ＴＨＫ

アクチュエータ　KR33

カタログ |

0件のレビュー（商品レビューの投稿ができます）

通常単価(税別): -

税込単価: -

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ＴＨＫ

アクチュエータ　SKR33

通常出荷日：15 日目～

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ＴＨＫ

【短納期対応品】アクチュエータ SKR33

通常出荷日：15 日目～

LMブロックとボールねじナットの一体構造インナブロックを配置した、コンパクトで...

詳細情報を確認する

本体/周辺部品
本体
呼び（高さ）
33
グリース
標準
潤滑ユニット有無
なし
リテーナ有無
あり
モータ種類
なし（お客様にて組み込み）
ボールねじ軸径 (Φ)
10
アンプ電圧
なし

未確定：候補が1,232型番あります。

商品情報
型番リスト
詳細情報

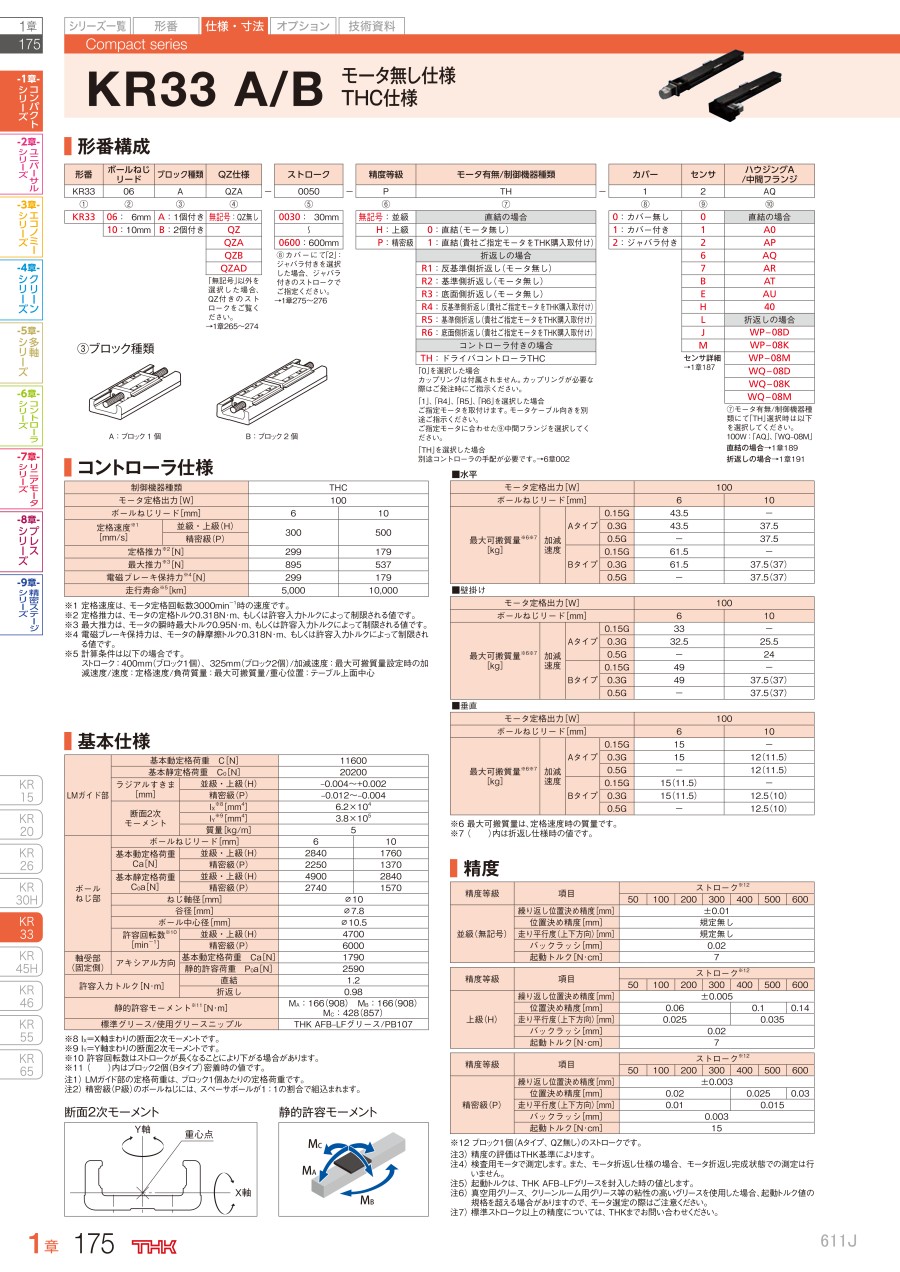

カタログ

商品情報

外形図

KR33 A/B

カバー付きモータ直結

※1 メカストッパからストローク開始位置までの寸法です。

カバー無しモータ直結

※1 メカストッパからストローク開始位置までの寸法です。
※2 ストローク可能範囲を算出する際のブロック長さを示します。
KR33のブロック2個（Bタイプ、QZ無し）は密着時に148mm（2個合計）となります。

カバー付きモータ折返し

※1 メカストッパからストローク開始位置までの寸法です。

カバー無しモータ折返し

KR33 C/D

カバー付きモータ直結

※1 メカストッパからストローク開始位置までの寸法です。

カバー無しモータ直結

※1 メカストッパからストローク開始位置までの寸法です。
※2 ストローク可能範囲を算出する際のショートブロック長さを示します。
KR33のショートブロック2個（Dタイプ、QZ無し）は密着時に97.2mm（2個合計）となります。

カバー付きモータ折返し

※1 メカストッパからストローク開始位置までの寸法です。

カバー無しモータ折返し

製品仕様

KR33 A/B

コントローラ仕様

定格速度^※1［mm/s］	精密級（P）	300	500
制御機器種類		THC
モータ定格出力［W］		100
ボールねじリード［mm］		6	10
定格速度^※1［mm/s］	並級・上級（H）	300	500
定格推力^※2［N］		299	179
最大推力^※3［N］		895	537
電磁ブレーキ保持力^※4［N］		299	179
走行寿命^※5［km］		5,000	10,000

※1 定格速度は、モータ定格回転数3000min^-1時の速度です。
※2 定格推力は、モータの定格トルク0.318N・m、もしくは許容入力トルクによって制限される値です。
※3 最大推力は、モータの瞬時最大トルク0.95N・m、もしくは許容入力トルクによって制限される値です。
※4 電磁ブレーキ保持力は、モータの静摩擦トルク0.318N・m、もしくは許容入力トルクによって制限される値です。
※5 計算条件は以下の場合です。
ストローク:400mm（ブロック1個）、325mm（ブロック2個）/加減速度:最大可搬質量設定時の加減速度/速度:定格速度/負荷質量:最大可搬質量/重心位置:テーブル上面中心

基本仕様

LMガイド部	基本動定格荷重 C［N］		11600
	基本静定格荷重 C₀［N］		20200
	ラジアルすきま［mm］	並級・上級（H）	-0.004～+0.002
	ラジアルすきま［mm］	精密級（P）	-0.012～-0.004
	断面2次モーメント	l_X^※1［mm⁴］	6.2×10⁴
		l_Y^※2［mm⁴］	3.8×10⁵
		質量［kg/m］	5
ボールねじ部	ボールねじリード［mm］		6	10
	基本動定格荷重 Ca［N］	並級・上級（H）	2840	1760
	基本動定格荷重 Ca［N］	精密級（P）	2250	1370
	基本静定格荷重 C₀a［N］	並級・上級（H）	4900	2840
	基本静定格荷重 C₀a［N］	精密級（P）	2740	1570
	ねじ軸径［mm］		φ10
	谷径［mm］		φ7.8
	ボール中心径［mm］		φ10.5
	許容回転数^※3［min^-1］	並級・上級（H）	4700
	許容回転数^※3［min^-1］	精密級（P）	6000
軸受部（固定側）	アキシアル方向	基本動定格荷重 Ca［N］	1790
軸受部（固定側）	アキシアル方向	静的許容荷重 P₀a［N］	2590
許容入力トルク［N・m］		直結	1.2
許容入力トルク［N・m］		折返し	0.98
静的許容モーメント^※4［N・m］			M_A:166（908） M_B:166（908） M_C:428（857）
標準グリース/使用グリースニップル			THK AFB-LFグリース/PB107

※1  l_X＝X軸まわりの断面2次モーメントです。
※2  l_Y＝Y軸まわりの断面2次モーメントです。
※3  許容回転数はストロークが長くなることにより下がる場合があります。
※4  （  ）内はブロック2個（Bタイプ）密着時の値です。
注1） LMガイド部の定格荷重は、ブロック1個あたりの定格荷重です。
注2）精密級（P級）のボールねじには、スペーサボールが1：1の割合で組込まれます。

断面2次モーメント

静的許容モーメント

KR33 C/D

コントローラ仕様

定格速度^※1［mm/s］	精密級（P）	300	500
制御機器種類		THC
モータ定格出力［W］		100
ボールねじリード［mm］		6	10
定格速度^※1［mm/s］	並級・上級（H）	300	500
定格推力^※2［N］		299	179
最大推力^※3［N］		895	537
電磁ブレーキ保持力^※4［N］		299	179
走行寿命^※5［km］		5,000	10,000

※1 定格速度は、モータ定格回転数3000min^-1時の速度です。
※2 定格推力は、モータの定格トルク0.318N・m、もしくは許容入力トルクによって制限される値です。
※3 最大推力は、モータの瞬時最大トルク0.95N・m、もしくは許容入力トルクによって制限される値です。
※4 電磁ブレーキ保持力は、モータの静摩擦トルク0.318N・m、もしくは許容入力トルクによって制限される値です。
※5 計算条件は以下の場合です。
ストローク:425mm（ショートブロック1個）、375mm（ショートブロック2個）/加減速度:最大可搬質量設定時の加減速度/速度:定格速度/負荷質量:最大可搬質量/
重心位置:テーブル上面中心

基本仕様

LMガイド部	基本動定格荷重 C［N］		4900
	基本静定格荷重 C₀［N］		10000
	ラジアルすきま［mm］	並級・上級（H）	-0.004～+0.002
	ラジアルすきま［mm］	精密級（P）	-0.012～-0.004
	断面2次モーメント	l_X^※1［mm⁴］	6.2×10⁴
		l_Y^※2［mm⁴］	3.8×10⁵
		質量［kg/m］	5
ボールねじ部	ボールねじリード［mm］		6	10
	基本動定格荷重 Ca［N］	並級・上級（H）	2840	1760
	基本動定格荷重 Ca［N］	精密級（P）	2250	1370
	基本静定格荷重 C₀a［N］	並級・上級（H）	4900	2840
	基本静定格荷重 C₀a［N］	精密級（P）	2740	1570
	ねじ軸径［mm］		φ10
	谷径［mm］		φ7.8
	ボール中心径［mm］		φ10.5
	許容回転数^※3［min^-1］	並級・上級（H）	4760
	許容回転数^※3［min^-1］	精密級（P）	6000
軸受部（固定側）	アキシアル方向	基本動定格荷重 Ca［N］	1790
軸受部（固定側）	アキシアル方向	静的許容荷重 P₀a［N］	2590
許容入力トルク［N・m］		直結	1.2
許容入力トルク［N・m］		折返し	0.98
静的許容モーメント^※4［N・m］			M_A:44（319） M_B:44（319） M_C:214（427）
標準グリース/使用グリースニップル			THK AFB-LFグリース/PB107

※1  l_X＝X軸まわりの断面2次モーメントです。
※2  l_Y＝Y軸まわりの断面2次モーメントです。
※3  許容回転数はストロークが長くなることにより下がる場合があります。
※4  （  ）内はショートブロック2個（Dタイプ）密着時の値です。
注1） LMガイド部の定格荷重は、ショートブロック1個あたりの定格荷重です。
注2）精密級（P級）のボールねじには、スペーサボールが1：1の割合で組込まれます。

断面2次モーメント

静的許容モーメント

規格表

KR33 A/B

カバー付きモータ直結

※2 ブロック2個（Bタイプ、QZ無し）密着時の値です。
※3 最高速度は、モータの回転数3000min^-1時の速度、もしくはアクチュエータの許容速度によって制限される速度です。
※4 ブロック2個（Bタイプ）の質量は、0.6kgが加算されます。
※5 ブレーキ付き選択時は、0.2kgが加算されます。

カバー無しモータ直結

※3 ブロック2個（Bタイプ、QZ無し）密着時の値です。
※4 最高速度は、モータの回転数3000min^-1時の速度、もしくはアクチュエータの許容速度によって制限される速度です。
※5 ブロック2個（Bタイプ）の質量は、0.4kgが加算されます。
※6 ブレーキ付き選択時は、0.2kgが加算されます。

カバー付きモータ折返し

カバー無しモータ折返し

KR33 C/D

カバー付きモータ直結

※2 ショートブロック2個（Dタイプ、QZ無し）密着時の値です。
※3 最高速度は、モータの回転数3000min^-1時の速度、もしくはアクチュエータの許容速度によって制限される速度です。
※4 ショートブロック2個（Dタイプ）の質量は、0.3kgが加算されます。
※5 ブレーキ付き選択時は、0.2kgが加算されます。

カバー無しモータ直結

※3 ショートブロック2個（Dタイプ、QZ無し）密着時の値です。
※4 最高速度は、モータの回転数3000min^-1時の速度、もしくはアクチュエータの許容速度によって制限される速度です。
※5 ショートブロック2個（Dタイプ）の質量は、0.2kgが加算されます。
※6 ブレーキ付き選択時は、0.2kgが加算されます。

カバー付きモータ折返し

カバー無しモータ折返し

型番リスト

表示件数

...

型番

KR3306A-[0050,0100,0200,0300,0400,0500,0600]-[0,R1,R2,R3]-[0,1]0

KR3306A-[0050,0100,0200,0300,0400,0500,0600]-[0,R1,R2,R3]-[0,1]0[40,A0,AP,AQ,AR,AT,AU,WP-08D,WP-08K,WP-08M,WQ-08D,WQ-08K,WQ-08M]

KR3306A-[0050,0100,0200,0300,0400,0500,0600]-[0,R1,R2,R3]-[0,1]1

KR3306A-[0050,0100,0200,0300,0400,0500,0600]-[0,R1,R2,R3]-[0,1]1[40,A0,AP,AQ,AR,AT,AU,WP-08D,WP-08K,WP-08M,WQ-08D,WQ-08K,WQ-08M]

KR3306A-[0050,0100,0200,0300,0400,0500,0600]-[0,R1,R2,R3]-[0,1]2

KR3306A-[0050,0100,0200,0300,0400,0500,0600]-[0,R1,R2,R3]-[0,1]2[40,A0,AP,AQ,AR,AT,AU,WP-08D,WP-08K,WP-08M,WQ-08D,WQ-08K,WQ-08M]

KR3306A-[0050,0100,0200,0300,0400,0500,0600]-[0,R1,R2,R3]-[0,1]6

KR3306A-[0050,0100,0200,0300,0400,0500,0600]-[0,R1,R2,R3]-[0,1]6[40,A0,AP,AQ,AR,AT,AU,WP-08D,WP-08K,WP-08M,WQ-08D,WQ-08K,WQ-08M]

KR3306A-[0050,0100,0200,0300,0400,0500,0600]-[0,R1,R2,R3]-[0,1]7

KR3306A-[0050,0100,0200,0300,0400,0500,0600]-[0,R1,R2,R3]-[0,1]7[40,A0,AP,AQ,AR,AT,AU,WP-08D,WP-08K,WP-08M,WQ-08D,WQ-08K,WQ-08M]

KR3306A-[0050,0100,0200,0300,0400,0500,0600]-[0,R1,R2,R3]-[0,1]B

KR3306A-[0050,0100,0200,0300,0400,0500,0600]-[0,R1,R2,R3]-[0,1]B[40,A0,AP,AQ,AR,AT,AU,WP-08D,WP-08K,WP-08M,WQ-08D,WQ-08K,WQ-08M]

KR3306A-[0050,0100,0200,0300,0400,0500,0600]-[0,R1,R2,R3]-[0,1]E

KR3306A-[0050,0100,0200,0300,0400,0500,0600]-[0,R1,R2,R3]-[0,1]E[40,A0,AP,AQ,AR,AT,AU,WP-08D,WP-08K,WP-08M,WQ-08D,WQ-08K,WQ-08M]

KR3306A-[0050,0100,0200,0300,0400,0500,0600]-[0,R1,R2,R3]-[0,1]H

KR3306A-[0050,0100,0200,0300,0400,0500,0600]-[0,R1,R2,R3]-[0,1]H[40,A0,AP,AQ,AR,AT,AU,WP-08D,WP-08K,WP-08M,WQ-08D,WQ-08K,WQ-08M]

KR3306A-[0050,0100,0200,0300,0400,0500,0600]-[0,R1,R2,R3]-[0,1]J

KR3306A-[0050,0100,0200,0300,0400,0500,0600]-[0,R1,R2,R3]-[0,1]J[40,A0,AP,AQ,AR,AT,AU,WP-08D,WP-08K,WP-08M,WQ-08D,WQ-08K,WQ-08M]

KR3306A-[0050,0100,0200,0300,0400,0500,0600]-[0,R1,R2,R3]-[0,1]L

KR3306A-[0050,0100,0200,0300,0400,0500,0600]-[0,R1,R2,R3]-[0,1]L[40,A0,AP,AQ,AR,AT,AU,WP-08D,WP-08K,WP-08M,WQ-08D,WQ-08K,WQ-08M]

KR3306A-[0050,0100,0200,0300,0400,0500,0600]-[0,R1,R2,R3]-[0,1]M

KR3306A-[0050,0100,0200,0300,0400,0500,0600]-[0,R1,R2,R3]-[0,1]M[40,A0,AP,AQ,AR,AT,AU,WP-08D,WP-08K,WP-08M,WQ-08D,WQ-08K,WQ-08M]

KR3306A-[0050,0100,0200,0300,0400,0500,0600]-[H,P][0,R1,R2,R3]-[0,1]0

KR3306A-[0050,0100,0200,0300,0400,0500,0600]-[H,P][0,R1,R2,R3]-[0,1]0[40,A0,AP,AQ,AR,AT,AU,WP-08D,WP-08K,WP-08M,WQ-08D,WQ-08K,WQ-08M]

KR3306A-[0050,0100,0200,0300,0400,0500,0600]-[H,P][0,R1,R2,R3]-[0,1]1

KR3306A-[0050,0100,0200,0300,0400,0500,0600]-[H,P][0,R1,R2,R3]-[0,1]1[40,A0,AP,AQ,AR,AT,AU,WP-08D,WP-08K,WP-08M,WQ-08D,WQ-08K,WQ-08M]

KR3306A-[0050,0100,0200,0300,0400,0500,0600]-[H,P][0,R1,R2,R3]-[0,1]2

KR3306A-[0050,0100,0200,0300,0400,0500,0600]-[H,P][0,R1,R2,R3]-[0,1]2[40,A0,AP,AQ,AR,AT,AU,WP-08D,WP-08K,WP-08M,WQ-08D,WQ-08K,WQ-08M]

KR3306A-[0050,0100,0200,0300,0400,0500,0600]-[H,P][0,R1,R2,R3]-[0,1]6

KR3306A-[0050,0100,0200,0300,0400,0500,0600]-[H,P][0,R1,R2,R3]-[0,1]6[40,A0,AP,AQ,AR,AT,AU,WP-08D,WP-08K,WP-08M,WQ-08D,WQ-08K,WQ-08M]

KR3306A-[0050,0100,0200,0300,0400,0500,0600]-[H,P][0,R1,R2,R3]-[0,1]7

KR3306A-[0050,0100,0200,0300,0400,0500,0600]-[H,P][0,R1,R2,R3]-[0,1]7[40,A0,AP,AQ,AR,AT,AU,WP-08D,WP-08K,WP-08M,WQ-08D,WQ-08K,WQ-08M]

KR3306A-[0050,0100,0200,0300,0400,0500,0600]-[H,P][0,R1,R2,R3]-[0,1]B

KR3306A-[0050,0100,0200,0300,0400,0500,0600]-[H,P][0,R1,R2,R3]-[0,1]B[40,A0,AP,AQ,AR,AT,AU,WP-08D,WP-08K,WP-08M,WQ-08D,WQ-08K,WQ-08M]

KR3306A-[0050,0100,0200,0300,0400,0500,0600]-[H,P][0,R1,R2,R3]-[0,1]E

KR3306A-[0050,0100,0200,0300,0400,0500,0600]-[H,P][0,R1,R2,R3]-[0,1]E[40,A0,AP,AQ,AR,AT,AU,WP-08D,WP-08K,WP-08M,WQ-08D,WQ-08K,WQ-08M]

KR3306A-[0050,0100,0200,0300,0400,0500,0600]-[H,P][0,R1,R2,R3]-[0,1]H

KR3306A-[0050,0100,0200,0300,0400,0500,0600]-[H,P][0,R1,R2,R3]-[0,1]H[40,A0,AP,AQ,AR,AT,AU,WP-08D,WP-08K,WP-08M,WQ-08D,WQ-08K,WQ-08M]

KR3306A-[0050,0100,0200,0300,0400,0500,0600]-[H,P][0,R1,R2,R3]-[0,1]J

KR3306A-[0050,0100,0200,0300,0400,0500,0600]-[H,P][0,R1,R2,R3]-[0,1]J[40,A0,AP,AQ,AR,AT,AU,WP-08D,WP-08K,WP-08M,WQ-08D,WQ-08K,WQ-08M]

KR3306A-[0050,0100,0200,0300,0400,0500,0600]-[H,P][0,R1,R2,R3]-[0,1]L

KR3306A-[0050,0100,0200,0300,0400,0500,0600]-[H,P][0,R1,R2,R3]-[0,1]L[40,A0,AP,AQ,AR,AT,AU,WP-08D,WP-08K,WP-08M,WQ-08D,WQ-08K,WQ-08M]

KR3306A-[0050,0100,0200,0300,0400,0500,0600]-[H,P][0,R1,R2,R3]-[0,1]M

KR3306A-[0050,0100,0200,0300,0400,0500,0600]-[H,P][0,R1,R2,R3]-[0,1]M[40,A0,AP,AQ,AR,AT,AU,WP-08D,WP-08K,WP-08M,WQ-08D,WQ-08K,WQ-08M]

注文停止中

KR3306AQZ-[0075,0175,0275,0375,0475,0575]-[0,R1,R2,R3]-[0,1]0

注文停止中

KR3306AQZ-[0075,0175,0275,0375,0475,0575]-[0,R1,R2,R3]-[0,1]0[40,A0,AP,AQ,AR,AT,AU,WP-08D,WP-08K,WP-08M,WQ-08D,WQ-08K,WQ-08M]

注文停止中

KR3306AQZ-[0075,0175,0275,0375,0475,0575]-[0,R1,R2,R3]-[0,1]1

注文停止中

KR3306AQZ-[0075,0175,0275,0375,0475,0575]-[0,R1,R2,R3]-[0,1]1[40,A0,AP,AQ,AR,AT,AU,WP-08D,WP-08K,WP-08M,WQ-08D,WQ-08K,WQ-08M]

注文停止中

KR3306AQZ-[0075,0175,0275,0375,0475,0575]-[0,R1,R2,R3]-[0,1]2

注文停止中

KR3306AQZ-[0075,0175,0275,0375,0475,0575]-[0,R1,R2,R3]-[0,1]2[40,A0,AP,AQ,AR,AT,AU,WP-08D,WP-08K,WP-08M,WQ-08D,WQ-08K,WQ-08M]

注文停止中

KR3306AQZ-[0075,0175,0275,0375,0475,0575]-[0,R1,R2,R3]-[0,1]6

注文停止中

KR3306AQZ-[0075,0175,0275,0375,0475,0575]-[0,R1,R2,R3]-[0,1]6[40,A0,AP,AQ,AR,AT,AU,WP-08D,WP-08K,WP-08M,WQ-08D,WQ-08K,WQ-08M]

注文停止中

KR3306AQZ-[0075,0175,0275,0375,0475,0575]-[0,R1,R2,R3]-[0,1]7

注文停止中

KR3306AQZ-[0075,0175,0275,0375,0475,0575]-[0,R1,R2,R3]-[0,1]7[40,A0,AP,AQ,AR,AT,AU,WP-08D,WP-08K,WP-08M,WQ-08D,WQ-08K,WQ-08M]

注文停止中

KR3306AQZ-[0075,0175,0275,0375,0475,0575]-[0,R1,R2,R3]-[0,1]B

注文停止中

KR3306AQZ-[0075,0175,0275,0375,0475,0575]-[0,R1,R2,R3]-[0,1]B[40,A0,AP,AQ,AR,AT,AU,WP-08D,WP-08K,WP-08M,WQ-08D,WQ-08K,WQ-08M]

注文停止中

KR3306AQZ-[0075,0175,0275,0375,0475,0575]-[0,R1,R2,R3]-[0,1]E

注文停止中

KR3306AQZ-[0075,0175,0275,0375,0475,0575]-[0,R1,R2,R3]-[0,1]E[40,A0,AP,AQ,AR,AT,AU,WP-08D,WP-08K,WP-08M,WQ-08D,WQ-08K,WQ-08M]

注文停止中

KR3306AQZ-[0075,0175,0275,0375,0475,0575]-[0,R1,R2,R3]-[0,1]H

注文停止中

KR3306AQZ-[0075,0175,0275,0375,0475,0575]-[0,R1,R2,R3]-[0,1]H[40,A0,AP,AQ,AR,AT,AU,WP-08D,WP-08K,WP-08M,WQ-08D,WQ-08K,WQ-08M]

精度

ボールねじリード

スライダ種類

静的許容モーメント MA（N・m）

静的許容モーメント MB（N・m）

静的許容モーメント MC（N・m）

ストローク

(mm)

潤滑装置QZ仕様

カバ―種類

モータ有無／制御機器種類

センサ

センサ形式（メーカ）

センサ種類

ハウジングA/中間フランジ記号

最小発注数量

並級

ロング1個

166

428

50 ～ 600

なし

カバ―付き / カバ―無し

0：直結（モータ無し） / R1：反基準側折返し（モータ無し） / R2：基準側折返し（モータ無し） / R3：底面側折返し（モータ無し）

なし

ハウジングA/中間フランジ：無し

1個

並級

ロング1個

166

428

50 ～ 600

なし

カバ―付き / カバ―無し

0：直結（モータ無し） / R1：反基準側折返し（モータ無し） / R2：基準側折返し（モータ無し） / R3：底面側折返し（モータ無し）

なし

WP-08D（折返し） / WP-08K（折返し） / WP-08M（折返し） / WQ-08D（折返し） / WQ-08K（折返し） / WQ-08M（折返し） / A0（直結） / 40（直結） / AP（直結） / AQ（直結） / AR（直結） / AT（直結） / AU（直結）

1個

並級

ロング1個

166

428

50 ～ 600

なし

カバ―付き / カバ―無し

0：直結（モータ無し） / R1：反基準側折返し（モータ無し） / R2：基準側折返し（モータ無し） / R3：底面側折返し（モータ無し）

センサレールのみ

ハウジングA/中間フランジ：無し

1個

並級

ロング1個

166

428

50 ～ 600

なし

カバ―付き / カバ―無し

0：直結（モータ無し） / R1：反基準側折返し（モータ無し） / R2：基準側折返し（モータ無し） / R3：底面側折返し（モータ無し）

センサレールのみ

1個

並級

ロング1個

166

428

50 ～ 600

なし

カバ―付き / カバ―無し

0：直結（モータ無し） / R1：反基準側折返し（モータ無し） / R2：基準側折返し（モータ無し） / R3：底面側折返し（モータ無し）

EE-SX671（オムロン(株)）

ハウジングA/中間フランジ：無し

1個

並級

ロング1個

166

428

50 ～ 600

なし

カバ―付き / カバ―無し

0：直結（モータ無し） / R1：反基準側折返し（モータ無し） / R2：基準側折返し（モータ無し） / R3：底面側折返し（モータ無し）

EE-SX671（オムロン(株)）

1個

並級

ロング1個

166

428

50 ～ 600

なし

カバ―付き / カバ―無し

0：直結（モータ無し） / R1：反基準側折返し（モータ無し） / R2：基準側折返し（モータ無し） / R3：底面側折返し（モータ無し）

EE-SX674（オムロン(株)）

ハウジングA/中間フランジ：無し

1個

並級

ロング1個

166

428

50 ～ 600

なし

カバ―付き / カバ―無し

0：直結（モータ無し） / R1：反基準側折返し（モータ無し） / R2：基準側折返し（モータ無し） / R3：底面側折返し（モータ無し）

EE-SX674（オムロン(株)）

1個

並級

ロング1個

166

428

50 ～ 600

なし

カバ―付き / カバ―無し

0：直結（モータ無し） / R1：反基準側折返し（モータ無し） / R2：基準側折返し（モータ無し） / R3：底面側折返し（モータ無し）

APM-D3A1-001（アズビル(株)）

ハウジングA/中間フランジ：無し

1個

並級

ロング1個

166

428

50 ～ 600

なし

カバ―付き / カバ―無し

0：直結（モータ無し） / R1：反基準側折返し（モータ無し） / R2：基準側折返し（モータ無し） / R3：底面側折返し（モータ無し）

APM-D3A1-001（アズビル(株)）

1個

並級

ロング1個

166

428

50 ～ 600

なし

カバ―付き / カバ―無し

0：直結（モータ無し） / R1：反基準側折返し（モータ無し） / R2：基準側折返し（モータ無し） / R3：底面側折返し（モータ無し）

APM-D3B1-003（アズビル(株)）

ハウジングA/中間フランジ：無し

1個

並級

ロング1個

166

428

50 ～ 600

なし

カバ―付き / カバ―無し

0：直結（モータ無し） / R1：反基準側折返し（モータ無し） / R2：基準側折返し（モータ無し） / R3：底面側折返し（モータ無し）

APM-D3B1-003（アズビル(株)）

1個

並級

ロング1個

166

428

50 ～ 600

なし

カバ―付き / カバ―無し

0：直結（モータ無し） / R1：反基準側折返し（モータ無し） / R2：基準側折返し（モータ無し） / R3：底面側折返し（モータ無し）

APM-D3A1-001・APM-D3B1-003（アズビル(株)）

ハウジングA/中間フランジ：無し

1個

並級

ロング1個

166

428

50 ～ 600

なし

カバ―付き / カバ―無し

0：直結（モータ無し） / R1：反基準側折返し（モータ無し） / R2：基準側折返し（モータ無し） / R3：底面側折返し（モータ無し）

APM-D3A1-001・APM-D3B1-003（アズビル(株)）

1個

並級

ロング1個

166

428

50 ～ 600

なし

カバ―付き / カバ―無し

0：直結（モータ無し） / R1：反基準側折返し（モータ無し） / R2：基準側折返し（モータ無し） / R3：底面側折返し（モータ無し）

GX-F12A（パナソニックデバイスSUNX(株)）

ハウジングA/中間フランジ：無し

1個

並級

ロング1個

166

428

50 ～ 600

なし

カバ―付き / カバ―無し

0：直結（モータ無し） / R1：反基準側折返し（モータ無し） / R2：基準側折返し（モータ無し） / R3：底面側折返し（モータ無し）

GX-F12A（パナソニックデバイスSUNX(株)）

1個

並級

ロング1個

166

428

50 ～ 600

なし

カバ―付き / カバ―無し

0：直結（モータ無し） / R1：反基準側折返し（モータ無し） / R2：基準側折返し（モータ無し） / R3：底面側折返し（モータ無し）

GX-F12A・GX-F12B（パナソニックデバイスSUNX(株)）

ハウジングA/中間フランジ：無し

1個

並級

ロング1個

166

428

50 ～ 600

なし

カバ―付き / カバ―無し

0：直結（モータ無し） / R1：反基準側折返し（モータ無し） / R2：基準側折返し（モータ無し） / R3：底面側折返し（モータ無し）

GX-F12A・GX-F12B（パナソニックデバイスSUNX(株)）

1個

並級

ロング1個

166

428

50 ～ 600

なし

カバ―付き / カバ―無し

0：直結（モータ無し） / R1：反基準側折返し（モータ無し） / R2：基準側折返し（モータ無し） / R3：底面側折返し（モータ無し）

GX-F12B（パナソニックデバイスSUNX(株)）

ハウジングA/中間フランジ：無し

1個

並級

ロング1個

166

428

50 ～ 600

なし

カバ―付き / カバ―無し

0：直結（モータ無し） / R1：反基準側折返し（モータ無し） / R2：基準側折返し（モータ無し） / R3：底面側折返し（モータ無し）

GX-F12B（パナソニックデバイスSUNX(株)）

1個

並級

ロング1個

166

428

50 ～ 600

なし

カバ―付き / カバ―無し

0：直結（モータ無し） / R1：反基準側折返し（モータ無し） / R2：基準側折返し（モータ無し） / R3：底面側折返し（モータ無し）

GX-F12A-P・GX-F12B-P（パナソニックデバイスSUNX(株)）

ハウジングA/中間フランジ：無し

1個

並級

ロング1個

166

428

50 ～ 600

なし

カバ―付き / カバ―無し

0：直結（モータ無し） / R1：反基準側折返し（モータ無し） / R2：基準側折返し（モータ無し） / R3：底面側折返し（モータ無し）

GX-F12A-P・GX-F12B-P（パナソニックデバイスSUNX(株)）

1個

上級 / 精密級

ロング1個

166

428

50 ～ 600

なし

カバ―付き / カバ―無し

0：直結（モータ無し） / R1：反基準側折返し（モータ無し） / R2：基準側折返し（モータ無し） / R3：底面側折返し（モータ無し）

なし

ハウジングA/中間フランジ：無し

1個

上級 / 精密級

ロング1個

166

428

50 ～ 600

なし

カバ―付き / カバ―無し

0：直結（モータ無し） / R1：反基準側折返し（モータ無し） / R2：基準側折返し（モータ無し） / R3：底面側折返し（モータ無し）

なし

1個

上級 / 精密級

ロング1個

166

428

50 ～ 600

なし

カバ―付き / カバ―無し

0：直結（モータ無し） / R1：反基準側折返し（モータ無し） / R2：基準側折返し（モータ無し） / R3：底面側折返し（モータ無し）

センサレールのみ

ハウジングA/中間フランジ：無し

1個

上級 / 精密級

ロング1個

166

428

50 ～ 600

なし

カバ―付き / カバ―無し

0：直結（モータ無し） / R1：反基準側折返し（モータ無し） / R2：基準側折返し（モータ無し） / R3：底面側折返し（モータ無し）

センサレールのみ

1個

上級 / 精密級

ロング1個

166

428

50 ～ 600

なし

カバ―付き / カバ―無し

0：直結（モータ無し） / R1：反基準側折返し（モータ無し） / R2：基準側折返し（モータ無し） / R3：底面側折返し（モータ無し）

EE-SX671（オムロン(株)）

ハウジングA/中間フランジ：無し

1個

上級 / 精密級

ロング1個

166

428

50 ～ 600

なし

カバ―付き / カバ―無し

0：直結（モータ無し） / R1：反基準側折返し（モータ無し） / R2：基準側折返し（モータ無し） / R3：底面側折返し（モータ無し）

EE-SX671（オムロン(株)）

1個

上級 / 精密級

ロング1個

166

428

50 ～ 600

なし

カバ―付き / カバ―無し

0：直結（モータ無し） / R1：反基準側折返し（モータ無し） / R2：基準側折返し（モータ無し） / R3：底面側折返し（モータ無し）

EE-SX674（オムロン(株)）

ハウジングA/中間フランジ：無し

1個

上級 / 精密級

ロング1個

166

428

50 ～ 600

なし

カバ―付き / カバ―無し

0：直結（モータ無し） / R1：反基準側折返し（モータ無し） / R2：基準側折返し（モータ無し） / R3：底面側折返し（モータ無し）

EE-SX674（オムロン(株)）

1個

上級 / 精密級

ロング1個

166

428

50 ～ 600

なし

カバ―付き / カバ―無し

0：直結（モータ無し） / R1：反基準側折返し（モータ無し） / R2：基準側折返し（モータ無し） / R3：底面側折返し（モータ無し）

APM-D3A1-001（アズビル(株)）

ハウジングA/中間フランジ：無し

1個

上級 / 精密級

ロング1個

166

428

50 ～ 600

なし

カバ―付き / カバ―無し

0：直結（モータ無し） / R1：反基準側折返し（モータ無し） / R2：基準側折返し（モータ無し） / R3：底面側折返し（モータ無し）

APM-D3A1-001（アズビル(株)）

1個

上級 / 精密級

ロング1個

166

428

50 ～ 600

なし

カバ―付き / カバ―無し

0：直結（モータ無し） / R1：反基準側折返し（モータ無し） / R2：基準側折返し（モータ無し） / R3：底面側折返し（モータ無し）

APM-D3B1-003（アズビル(株)）

ハウジングA/中間フランジ：無し

1個

上級 / 精密級

ロング1個

166

428

50 ～ 600

なし

カバ―付き / カバ―無し

0：直結（モータ無し） / R1：反基準側折返し（モータ無し） / R2：基準側折返し（モータ無し） / R3：底面側折返し（モータ無し）

APM-D3B1-003（アズビル(株)）

1個

上級 / 精密級

ロング1個

166

428

50 ～ 600

なし

カバ―付き / カバ―無し

0：直結（モータ無し） / R1：反基準側折返し（モータ無し） / R2：基準側折返し（モータ無し） / R3：底面側折返し（モータ無し）

APM-D3A1-001・APM-D3B1-003（アズビル(株)）

ハウジングA/中間フランジ：無し

1個

上級 / 精密級

ロング1個

166

428

50 ～ 600

なし

カバ―付き / カバ―無し

0：直結（モータ無し） / R1：反基準側折返し（モータ無し） / R2：基準側折返し（モータ無し） / R3：底面側折返し（モータ無し）

APM-D3A1-001・APM-D3B1-003（アズビル(株)）

1個

上級 / 精密級

ロング1個

166

428

50 ～ 600

なし

カバ―付き / カバ―無し

0：直結（モータ無し） / R1：反基準側折返し（モータ無し） / R2：基準側折返し（モータ無し） / R3：底面側折返し（モータ無し）

GX-F12A（パナソニックデバイスSUNX(株)）

ハウジングA/中間フランジ：無し

1個

上級 / 精密級

ロング1個

166

428

50 ～ 600

なし

カバ―付き / カバ―無し

0：直結（モータ無し） / R1：反基準側折返し（モータ無し） / R2：基準側折返し（モータ無し） / R3：底面側折返し（モータ無し）

GX-F12A（パナソニックデバイスSUNX(株)）

1個

上級 / 精密級

ロング1個

166

428

50 ～ 600

なし

カバ―付き / カバ―無し

0：直結（モータ無し） / R1：反基準側折返し（モータ無し） / R2：基準側折返し（モータ無し） / R3：底面側折返し（モータ無し）

GX-F12A・GX-F12B（パナソニックデバイスSUNX(株)）

ハウジングA/中間フランジ：無し

1個

上級 / 精密級

ロング1個

166

428

50 ～ 600

なし

カバ―付き / カバ―無し

0：直結（モータ無し） / R1：反基準側折返し（モータ無し） / R2：基準側折返し（モータ無し） / R3：底面側折返し（モータ無し）

GX-F12A・GX-F12B（パナソニックデバイスSUNX(株)）

1個

上級 / 精密級

ロング1個

166

428

50 ～ 600

なし

カバ―付き / カバ―無し

0：直結（モータ無し） / R1：反基準側折返し（モータ無し） / R2：基準側折返し（モータ無し） / R3：底面側折返し（モータ無し）

GX-F12B（パナソニックデバイスSUNX(株)）

ハウジングA/中間フランジ：無し

1個

上級 / 精密級

ロング1個

166

428

50 ～ 600

なし

カバ―付き / カバ―無し

0：直結（モータ無し） / R1：反基準側折返し（モータ無し） / R2：基準側折返し（モータ無し） / R3：底面側折返し（モータ無し）

GX-F12B（パナソニックデバイスSUNX(株)）

1個

上級 / 精密級

ロング1個

166

428

50 ～ 600

なし

カバ―付き / カバ―無し

0：直結（モータ無し） / R1：反基準側折返し（モータ無し） / R2：基準側折返し（モータ無し） / R3：底面側折返し（モータ無し）

GX-F12A-P・GX-F12B-P（パナソニックデバイスSUNX(株)）

ハウジングA/中間フランジ：無し

1個

上級 / 精密級

ロング1個

166

428

50 ～ 600

なし

カバ―付き / カバ―無し

0：直結（モータ無し） / R1：反基準側折返し（モータ無し） / R2：基準側折返し（モータ無し） / R3：底面側折返し（モータ無し）

GX-F12A-P・GX-F12B-P（パナソニックデバイスSUNX(株)）

1個

並級

ロング1個

166

428

75 ～ 575

QZ全ブロック両側付き

カバ―付き / カバ―無し

0：直結（モータ無し） / R1：反基準側折返し（モータ無し） / R2：基準側折返し（モータ無し） / R3：底面側折返し（モータ無し）

なし

ハウジングA/中間フランジ：無し

1個

並級

ロング1個

166

428

75 ～ 575

QZ全ブロック両側付き

カバ―付き / カバ―無し

0：直結（モータ無し） / R1：反基準側折返し（モータ無し） / R2：基準側折返し（モータ無し） / R3：底面側折返し（モータ無し）

なし

1個

並級

ロング1個

166

428

75 ～ 575

QZ全ブロック両側付き

カバ―付き / カバ―無し

0：直結（モータ無し） / R1：反基準側折返し（モータ無し） / R2：基準側折返し（モータ無し） / R3：底面側折返し（モータ無し）

センサレールのみ

ハウジングA/中間フランジ：無し

1個

並級

ロング1個

166

428

75 ～ 575

QZ全ブロック両側付き

カバ―付き / カバ―無し

0：直結（モータ無し） / R1：反基準側折返し（モータ無し） / R2：基準側折返し（モータ無し） / R3：底面側折返し（モータ無し）

センサレールのみ

1個

並級

ロング1個

166

428

75 ～ 575

QZ全ブロック両側付き

カバ―付き / カバ―無し

0：直結（モータ無し） / R1：反基準側折返し（モータ無し） / R2：基準側折返し（モータ無し） / R3：底面側折返し（モータ無し）

EE-SX671（オムロン(株)）

ハウジングA/中間フランジ：無し

1個

並級

ロング1個

166

428

75 ～ 575

QZ全ブロック両側付き

カバ―付き / カバ―無し

0：直結（モータ無し） / R1：反基準側折返し（モータ無し） / R2：基準側折返し（モータ無し） / R3：底面側折返し（モータ無し）

EE-SX671（オムロン(株)）

1個

並級

ロング1個

166

428

75 ～ 575

QZ全ブロック両側付き

カバ―付き / カバ―無し

0：直結（モータ無し） / R1：反基準側折返し（モータ無し） / R2：基準側折返し（モータ無し） / R3：底面側折返し（モータ無し）

EE-SX674（オムロン(株)）

ハウジングA/中間フランジ：無し

1個

並級

ロング1個

166

428

75 ～ 575

QZ全ブロック両側付き

カバ―付き / カバ―無し

0：直結（モータ無し） / R1：反基準側折返し（モータ無し） / R2：基準側折返し（モータ無し） / R3：底面側折返し（モータ無し）

EE-SX674（オムロン(株)）

1個

並級

ロング1個

166

428

75 ～ 575

QZ全ブロック両側付き

カバ―付き / カバ―無し

0：直結（モータ無し） / R1：反基準側折返し（モータ無し） / R2：基準側折返し（モータ無し） / R3：底面側折返し（モータ無し）

APM-D3A1-001（アズビル(株)）

ハウジングA/中間フランジ：無し

1個

並級

ロング1個

166

428

75 ～ 575

QZ全ブロック両側付き

カバ―付き / カバ―無し

0：直結（モータ無し） / R1：反基準側折返し（モータ無し） / R2：基準側折返し（モータ無し） / R3：底面側折返し（モータ無し）

APM-D3A1-001（アズビル(株)）

1個

並級

ロング1個

166

428

75 ～ 575

QZ全ブロック両側付き

カバ―付き / カバ―無し

0：直結（モータ無し） / R1：反基準側折返し（モータ無し） / R2：基準側折返し（モータ無し） / R3：底面側折返し（モータ無し）

APM-D3B1-003（アズビル(株)）

ハウジングA/中間フランジ：無し

1個

並級

ロング1個

166

428

75 ～ 575

QZ全ブロック両側付き

カバ―付き / カバ―無し

0：直結（モータ無し） / R1：反基準側折返し（モータ無し） / R2：基準側折返し（モータ無し） / R3：底面側折返し（モータ無し）

APM-D3B1-003（アズビル(株)）

1個

並級

ロング1個

166

428

75 ～ 575

QZ全ブロック両側付き

カバ―付き / カバ―無し

0：直結（モータ無し） / R1：反基準側折返し（モータ無し） / R2：基準側折返し（モータ無し） / R3：底面側折返し（モータ無し）

APM-D3A1-001・APM-D3B1-003（アズビル(株)）

ハウジングA/中間フランジ：無し

1個

並級

ロング1個

166

428

75 ～ 575

QZ全ブロック両側付き

カバ―付き / カバ―無し

0：直結（モータ無し） / R1：反基準側折返し（モータ無し） / R2：基準側折返し（モータ無し） / R3：底面側折返し（モータ無し）

APM-D3A1-001・APM-D3B1-003（アズビル(株)）

1個

並級

ロング1個

166

428

75 ～ 575

QZ全ブロック両側付き

カバ―付き / カバ―無し

0：直結（モータ無し） / R1：反基準側折返し（モータ無し） / R2：基準側折返し（モータ無し） / R3：底面側折返し（モータ無し）

GX-F12A（パナソニックデバイスSUNX(株)）

ハウジングA/中間フランジ：無し

1個

並級

ロング1個

166

428

75 ～ 575

QZ全ブロック両側付き

カバ―付き / カバ―無し

0：直結（モータ無し） / R1：反基準側折返し（モータ無し） / R2：基準側折返し（モータ無し） / R3：底面側折返し（モータ無し）

GX-F12A（パナソニックデバイスSUNX(株)）

1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	15日目
- ( - )	15日目
- ( - )	15日目
- ( - )	15日目
- ( - )	15日目
- ( - )	15日目
- ( - )	15日目
- ( - )	15日目
- ( - )	15日目
- ( - )	15日目
- ( - )	15日目
- ( - )	15日目
- ( - )	15日目
- ( - )	15日目
- ( - )	15日目
- ( - )	15日目
- ( - )	15日目
- ( - )	15日目
- ( - )	15日目
- ( - )	15日目
- ( - )	15日目
- ( - )	15日目
- ( - )	15日目
- ( - )	15日目
- ( - )	15日目
- ( - )	15日目
- ( - )	15日目
- ( - )	15日目
- ( - )	15日目
- ( - )	15日目
- ( - )	15日目
- ( - )	15日目
- ( - )	15日目
- ( - )	15日目
- ( - )	15日目
- ( - )	15日目
- ( - )	15日目
- ( - )	15日目
- ( - )	15日目
- ( - )	15日目
- ( - )	15日目
- ( - )	15日目
- ( - )	15日目
- ( - )	15日目
- ( - )	18日目
- ( - )	18日目
- ( - )	18日目
- ( - )	18日目
- ( - )	18日目
- ( - )	18日目
- ( - )	18日目
- ( - )	18日目
- ( - )	18日目
- ( - )	18日目
- ( - )	18日目
- ( - )	18日目
- ( - )	18日目
- ( - )	18日目
- ( - )	18日目
- ( - )	18日目

...

基本情報

基本情報

LMブロックとボールねじナットの一体構造インナブロックを配置した、コンパクトで高剛性、高精度なアクチュエータです。
また、ハウジングA／Bがサポートユニット、インナブロックがテーブルの役目も兼ねているので、
設計および組み立て工数を大幅に削減することが可能となりました。

【特長】
・4方向等荷重となるように接触角45°で配置しているので、あらゆる姿勢での使用が可能です。
・直線案内部は4列サーキュラーアーク溝のため、すきまがなく高剛性の案内が得られます。
・負荷の変動による摩擦抵抗の変化は最小に抑えられ、高精度送りに追従します。
・U字形断面形状のアウタレールにより、モーメントやねじりに対しての剛性が向上しました。

カタログ

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

アクチュエータ　KR33のレビュー

この商品のレビューはありません

この商品を見た人は、こんな商品も見ています

	今見ている商品アクチュエータ　KR33	アクチュエータ　KR26	アクチュエータ　KR20	アクチュエータ　KR15	アクチュエータ　KR30H	アクチュエータ　KR45H
メーカー	ＴＨＫ	ＴＨＫ	ＴＨＫ	ＴＨＫ	ＴＨＫ	ＴＨＫ
通常価格	-	-	-	-	-	-
通常出荷日	15日目〜	15日目〜	15日目	18日目〜	15日目	18日目
本体/周辺部品	本体	本体	本体	本体	本体	本体
呼び（高さ）	33	26	20	15	30	45
グリース	標準	標準	標準	標準	標準	標準
潤滑ユニット有無	なし	なし	なし	なし	なし	なし
リテーナ有無	あり	あり	あり	あり	あり	あり
