コガネイ

電動ロータリアクチュエータ エレウェーブシリーズ

電動ロータリアクチュエータ エレウェーブシリーズ
  • 一部SALE 2026/01/31まで
通常単価(税別)
55,366円～96,153円特別価格
税込単価
60,903円～105,768円特別価格

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ロータリアクチュエータ ベーンタイプ RAGシリーズ

コガネイ

ロータリアクチュエータ ベーンタイプ RAGシリーズ
0
通常価格(税別)： 35,690円 (税込価格：39,259円)

通常出荷日：8 日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

電動ハンド標準タイプ エレウェーブシリーズ

コガネイ

電動ハンド標準タイプ エレウェーブシリーズ
0
通常価格(税別)： 50,711円 (税込価格：55,782円)

通常出荷日：3 日目 ～

【特長】最大トルクが0.1N・mの電動ロータリアクチュエータです。

詳細情報を確認する

ご注意

  • 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
  • 商品画像は代表画像を掲載しています。詳細形状はカタログをご参照ください。
未確定：候補が9型番あります。
数量：

商品情報

外形図

電動ロータリアクチュエータ エレウェーブシリーズ 外形図1

注：テーブルの原点位置は、位置決めピン用長穴が上図の位置にある時となります。

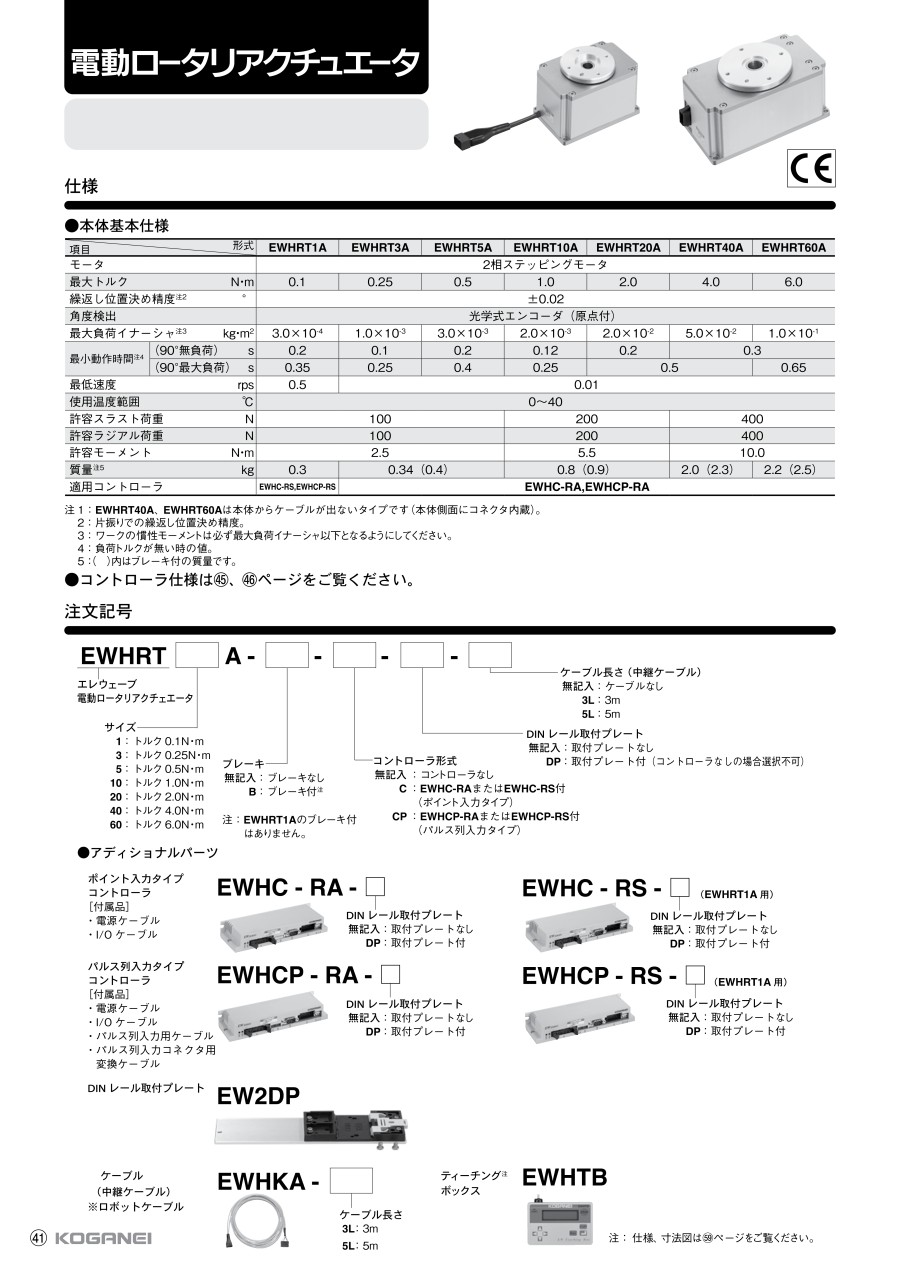

製品仕様

モータ2相ステッピングモータ
最大トルク N・m0.1
繰返し位置決め精度注1 °±0.02
角度検出光学式エンコーダ（原点付）
最大負荷イナーシャ注2  kg・m23.0×10-4
最小作動時間注3（90°無負荷） s0.2
（90°最大負荷） s0.35
最低速度 rps0.5
使用温度範囲 ℃0～+40
許容スラスト荷重 N100
許容ラジアル荷重 N100
許容モーメント N・m2.5
質量 kg0.3
適用コントローラEWHC-RS、EWHCP-RS
  • 注1：片振りでの繰返し位置決め精度。
  • 注2：ワークの慣性モーメントは必ず最大負荷イナーシャ以下となるようにしてください。
  • 注3：負荷トルクが無い時の値。

型番リスト

表示件数
  • 1
    • 型番
    EWHRT1A
    EWHRT1A-3L
    EWHRT1A-5L
    EWHRT1A-C
    EWHRT1A-C-3L
    EWHRT1A-C-5L
    EWHRT1A-CP
    EWHRT1A-CP-3L
    EWHRT1A-CP-5L

    コントローラ形式

    ケーブル長さ

    		最小発注数量
    コントローラなし
    ケーブルなし
    1個
    コントローラなし
    3m
    1個
    コントローラなし
    5m
    1個
    EWHC-RAまたはEWHC-RS付（ポイント入力タイプ）
    ケーブルなし
    1個
    EWHC-RAまたはEWHC-RS付（ポイント入力タイプ）
    3m
    1個
    EWHC-RAまたはEWHC-RS付（ポイント入力タイプ）
    5m
    1個
    EWHCP-RAまたはEWHCP-RS付（パルス列入力タイプ）
    ケーブルなし
    1個
    EWHCP-RAまたはEWHCP-RS付（パルス列入力タイプ）
    3m
    1個
    EWHCP-RAまたはEWHCP-RS付（パルス列入力タイプ）
    5m
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    55,366円49,829円
    ( 54,812円 )
    15日目
    65,534円58,980円
    ( 64,878円 )
    13日目
    67,403円60,662円
    ( 66,728円 )
    13日目
    82,443円74,198円
    ( 81,618円 )
    13日目
    91,466円82,319円
    ( 90,551円 )
    13日目
    96,153円86,537円
    ( 95,191円 )
    13日目
    82,443円74,198円
    ( 81,618円 )
    13日目
    91,469円82,322円
    ( 90,554円 )
    13日目
    96,150円86,535円
    ( 95,189円 )
    13日目
  • 1

    • 詳細情報

    基本情報

    【特長】最大トルクが0.1N・mの電動ロータリアクチュエータです。

    ご注意

    • 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
    • 商品画像は代表画像を掲載しています。詳細形状はカタログをご参照ください。

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
