コガネイ

電動ハンド標準タイプ／高速タイプエレウェーブEWHA□A／EWHA□Hシリーズ

カタログ |

一部SALE 2026/01/31まで

通常単価(税別): 76,428円～150,077円特別価格

税込単価: 84,071円～165,085円特別価格

よく一緒に見られています

閲覧中の商品と併せてご検討ください

通常出荷日：在庫品1日目

高速動作にも対応する小形、軽量の電動ハンドです。小形・軽量をコンセプトにご提案...

把持方法
メカハンド
フィンガの数
2本
閉寸法 L2 (mm)
0
種類
本体（電動タイプ）
作動方式
複動形
本体形状
角形(フラット形)
環境・用途
標準
付加機能
リニアガイド付 / 高精度 / ストローク調節機能
ストローク調節機構
開閉両側調節

ご注意

把持力につきましてはページ40ご参考ください。

未確定：候補が58型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

EWHA12A
※開側の原点位置の寸法です。原点位置の調整が必要な場合は原点シフトをご利用ください。

電動ハンド標準タイプ／高速タイプエレウェーブEWHA□A／EWHA□Hシリーズ外形図2

EWHA24A／EWHA36A
※開側の原点位置の寸法です。原点位置の調整が必要な場合は原点シフトをご利用ください。

電動ハンド標準タイプ／高速タイプエレウェーブEWHA□A／EWHA□Hシリーズ外形図3

EWHA6H

電動ハンド標準タイプ／高速タイプエレウェーブEWHA□A／EWHA□Hシリーズ外形図4

EWHA12H

電動ハンド標準タイプ／高速タイプエレウェーブEWHA□A／EWHA□Hシリーズ外形図5

EWHA24H／EWHA36H
※開側の原点位置の寸法です。原点位置の調整が必要な場合は原点シフトをご利用ください。

製品仕様

標準タイプ

形式			EWHA12A	EWHA24A	EWHA36A
モータ			2相ステッピングモータ
最高速度（片側、位置決めモード時） mm/s			70	35	24
最高速度（片側、把持モード時） mm/s			35	10	10
最低速度（片側） mm/s			1
最大把持力^注1N			12～17	22～35	33～47
使用温度範囲 ℃			0～+40
開閉ストローク mm			14（片側7mm）	20（片側10mm）
繰返し位置決め精度 mm			±0.0.3	±0.05
動的許容モーメント	Mp	N・m	0.05	0.1
	My	N・m	0.03	0.1
	Mr	N・m	0.06	0.2
最大可搬質量（片側）^注2 kg			0.3（0.15）	0.5（0.25）
質量 kg			0.17	0.26
適用コントローラ			EWHC-NH、EWHCP-NH

注1：把持レベル10時の最大把持力です。
注2：テーブルヘ取付ける爪の両側合計質量。

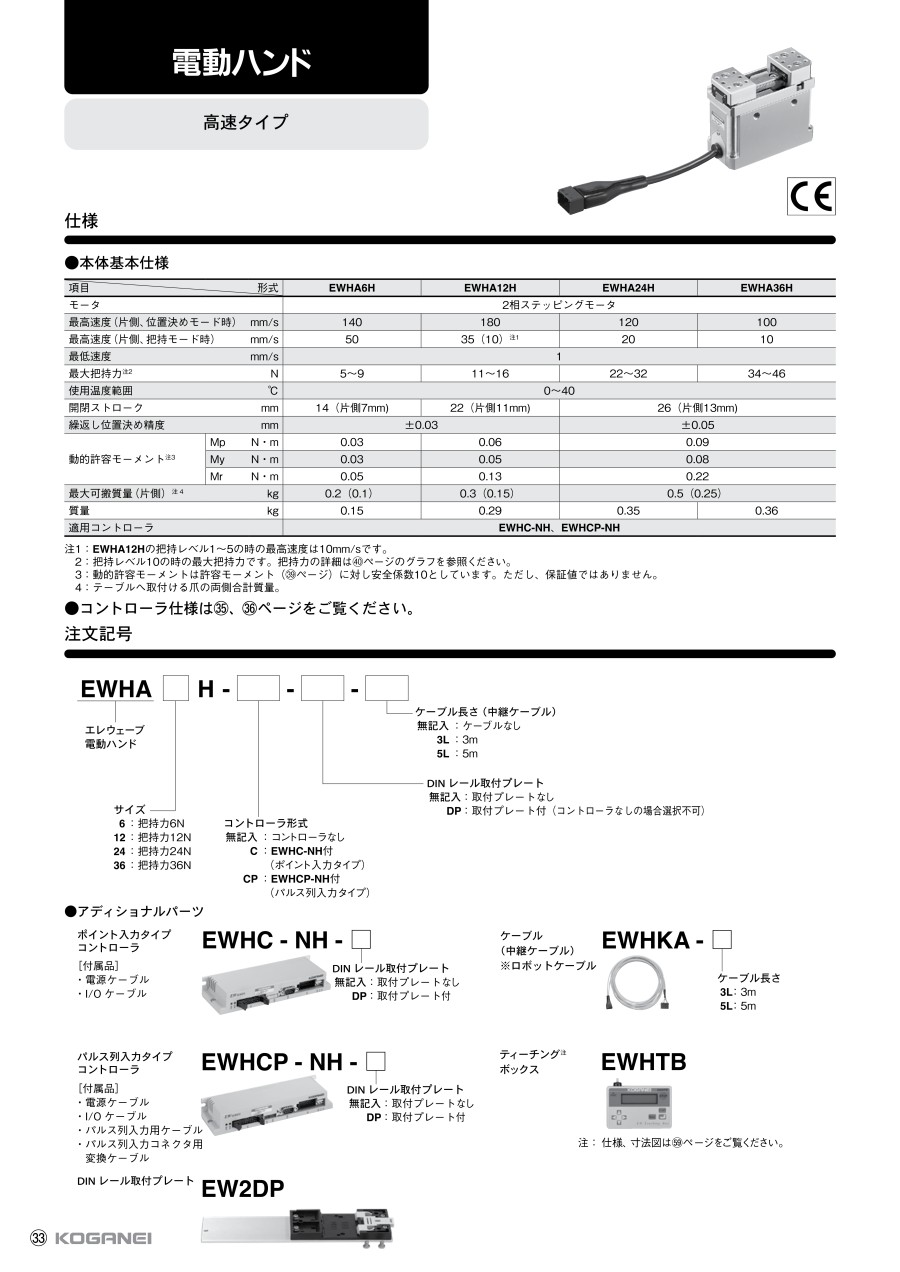

高速タイプ

形式			EWHA6H	EWHA12H	EWHA24H	EWHA36H
モータ			2相ステッピングモータ
最高速度（片側、位置決めモード時） mm/s			140	180	120	100
最高速度（片側、把持モード時） mm/s			50	35（10）^注1	20	10
最低速度（片側） mm/s			1
最大把持力^注2N			5～9	11～16	22～32	34～46
使用温度範囲 ℃			0～+40
開閉ストローク mm			14（片側7mm）	22（片側11mm）	26（片側13mm）
繰返し位置決め精度 mm			±0.0.3		±0.05
動的許容モーメント	Mp	N・m	0.03	0.06	0.09
	My	N・m	0.03	0.05	0.08
	Mr	N・m	0.05	0.13	0.22
最大可搬質量（片側）^注3 kg			0.2（0.1）	0.3（0.15）	0.5（0.25）
質量 kg			0.15	0.29	0.35	0.36
適用コントローラ			EWHC-NH、EWHCP-NH

注1：EWHA12Hの把持レベル1～5の時の最大速度は10mm/sです。
注2：把持レベル10時の最大把持力です。
注3：テーブルヘ取付ける爪の両側合計質量。

型番リスト

表示件数

型番

開寸法 L1

(mm)

仕様

把持力

コントローラ形式

ケーブル長さ

(m)

DIN レール取付プレート

最小発注数量

14	エレウェーブ電動ハンド（高速タイプ）	6N	コントローラなし	なし	なし	1個
14	エレウェーブ電動ハンド（高速タイプ）	6N	コントローラなし	3	なし	1個
14	エレウェーブ電動ハンド（高速タイプ）	6N	コントローラなし	5	なし	1個
14	エレウェーブ電動ハンド（高速タイプ）	6N	EWHC-NH付（ポイント入力タイプ）	なし	なし	1個
14	エレウェーブ電動ハンド（高速タイプ）	6N	EWHC-NH付（ポイント入力タイプ）	3	なし	1個
14	エレウェーブ電動ハンド（高速タイプ）	6N	EWHC-NH付（ポイント入力タイプ）	5	なし	1個
14	エレウェーブ電動ハンド（高速タイプ）	6N	EWHCP-NH付（パルス列入力タイプ）	なし	なし	1個
14	エレウェーブ電動ハンド（高速タイプ）	6N	EWHCP-NH付（パルス列入力タイプ）	3	なし	1個
14	エレウェーブ電動ハンド（高速タイプ）	6N	EWHCP-NH付（パルス列入力タイプ）	5	なし	1個
14	エレウェーブ電動ハンド（標準タイプ）	12N	コントローラなし	なし	なし	1個
14	エレウェーブ電動ハンド（標準タイプ）	12N	コントローラなし	3	なし	1個
14	エレウェーブ電動ハンド（標準タイプ）	12N	コントローラなし	5	なし	1個
14	エレウェーブ電動ハンド（標準タイプ）	12N	EWHC-NH付（ポイント入力タイプ）	なし	なし	1個
14	エレウェーブ電動ハンド（標準タイプ）	12N	EWHC-NH付（ポイント入力タイプ）	3	なし	1個
14	エレウェーブ電動ハンド（標準タイプ）	12N	EWHC-NH付（ポイント入力タイプ）	5	なし	1個
14	エレウェーブ電動ハンド（標準タイプ）	12N	EWHCP-NH付（パルス列入力タイプ）	なし	なし	1個
14	エレウェーブ電動ハンド（標準タイプ）	12N	EWHCP-NH付（パルス列入力タイプ）	3	なし	1個
14	エレウェーブ電動ハンド（標準タイプ）	12N	EWHCP-NH付（パルス列入力タイプ）	5	なし	1個
22	エレウェーブ電動ハンド（高速タイプ）	12N	コントローラなし	なし	なし	1個
22	エレウェーブ電動ハンド（高速タイプ）	12N	コントローラなし	3	なし	1個
22	エレウェーブ電動ハンド（高速タイプ）	12N	EWHC-NH付（ポイント入力タイプ）	なし	なし	1個
22	エレウェーブ電動ハンド（高速タイプ）	12N	EWHC-NH付（ポイント入力タイプ）	3	なし	1個
22	エレウェーブ電動ハンド（高速タイプ）	12N	EWHC-NH付（ポイント入力タイプ）	5	なし	1個
22	エレウェーブ電動ハンド（高速タイプ）	12N	EWHCP-NH付（パルス列入力タイプ）	なし	なし	1個
22	エレウェーブ電動ハンド（高速タイプ）	12N	EWHCP-NH付（パルス列入力タイプ）	3	なし	1個
22	エレウェーブ電動ハンド（高速タイプ）	12N	EWHCP-NH付（パルス列入力タイプ）	5	なし	1個
20	エレウェーブ電動ハンド（標準タイプ）	24N	コントローラなし	なし	なし	1個
20	エレウェーブ電動ハンド（標準タイプ）	24N	コントローラなし	3	なし	1個
20	エレウェーブ電動ハンド（標準タイプ）	24N	コントローラなし	5	なし	1個
20	エレウェーブ電動ハンド（標準タイプ）	24N	EWHC-NH付（ポイント入力タイプ）	なし	なし	1個
20	エレウェーブ電動ハンド（標準タイプ）	24N	EWHC-NH付（ポイント入力タイプ）	3	なし	1個
20	エレウェーブ電動ハンド（標準タイプ）	24N	EWHC-NH付（ポイント入力タイプ）	5	なし	1個
20	エレウェーブ電動ハンド（標準タイプ）	24N	EWHCP-NH付（パルス列入力タイプ）	なし	なし	1個
20	エレウェーブ電動ハンド（標準タイプ）	24N	EWHCP-NH付（パルス列入力タイプ）	3	なし	1個
20	エレウェーブ電動ハンド（標準タイプ）	24N	EWHCP-NH付（パルス列入力タイプ）	5	なし	1個
26	エレウェーブ電動ハンド（高速タイプ）	24N	コントローラなし	なし	なし	1個
26	エレウェーブ電動ハンド（高速タイプ）	24N	コントローラなし	3	なし	1個
26	エレウェーブ電動ハンド（高速タイプ）	24N	EWHC-NH付（ポイント入力タイプ）	なし	なし	1個
26	エレウェーブ電動ハンド（高速タイプ）	24N	EWHC-NH付（ポイント入力タイプ）	3	なし	1個
26	エレウェーブ電動ハンド（高速タイプ）	24N	EWHC-NH付（ポイント入力タイプ）	5	なし	1個
26	エレウェーブ電動ハンド（高速タイプ）	24N	EWHCP-NH付（パルス列入力タイプ）	なし	なし	1個
26	エレウェーブ電動ハンド（高速タイプ）	24N	EWHCP-NH付（パルス列入力タイプ）	3	なし	1個
26	エレウェーブ電動ハンド（高速タイプ）	24N	EWHCP-NH付（パルス列入力タイプ）	5	なし	1個
20	エレウェーブ電動ハンド（標準タイプ）	36N	コントローラなし	なし	なし	1個
20	エレウェーブ電動ハンド（標準タイプ）	36N	コントローラなし	3	なし	1個
20	エレウェーブ電動ハンド（標準タイプ）	36N	コントローラなし	5	なし	1個
20	エレウェーブ電動ハンド（標準タイプ）	36N	EWHC-NH付（ポイント入力タイプ）	なし	なし	1個
20	エレウェーブ電動ハンド（標準タイプ）	36N	EWHC-NH付（ポイント入力タイプ）	3	なし	1個
20	エレウェーブ電動ハンド（標準タイプ）	36N	EWHC-NH付（ポイント入力タイプ）	5	なし	1個
20	エレウェーブ電動ハンド（標準タイプ）	36N	EWHCP-NH付（パルス列入力タイプ）	なし	なし	1個
20	エレウェーブ電動ハンド（標準タイプ）	36N	EWHCP-NH付（パルス列入力タイプ）	3	なし	1個
20	エレウェーブ電動ハンド（標準タイプ）	36N	EWHCP-NH付（パルス列入力タイプ）	5	なし	1個
26	エレウェーブ電動ハンド（高速タイプ）	36N	コントローラなし	なし	なし	1個
26	エレウェーブ電動ハンド（高速タイプ）	36N	EWHC-NH付（ポイント入力タイプ）	なし	なし	1個
26	エレウェーブ電動ハンド（高速タイプ）	36N	EWHC-NH付（ポイント入力タイプ）	3	なし	1個
26	エレウェーブ電動ハンド（高速タイプ）	36N	EWHC-NH付（ポイント入力タイプ）	5	なし	1個
26	エレウェーブ電動ハンド（高速タイプ）	36N	EWHCP-NH付（パルス列入力タイプ）	なし	なし	1個
26	エレウェーブ電動ハンド（高速タイプ）	36N	EWHCP-NH付（パルス列入力タイプ）	5	なし	1個

通常単価(税別) (税込単価)	通常出荷日

93,397円84,057円 ( 92,463円 )	15日目
102,578円92,320円 ( 101,552円 )	15日目
103,813円93,431円 ( 102,774円 )	15日目
122,504円110,253円 ( 121,278円 )	15日目
129,393円116,453円 ( 128,098円 )	15日目
132,408円119,167円 ( 131,084円 )	15日目
122,504円110,253円 ( 121,278円 )	15日目
131,679円118,511円 ( 130,362円 )	15日目
132,407円119,166円 ( 131,083円 )	15日目
76,428円68,785円 ( 75,664円 )	3日目
86,492円77,842円 ( 85,626円 )	10日目
88,465円79,618円 ( 87,580円 )	10日目
106,887円96,198円 ( 105,818円 )	10日目
116,060円104,454円 ( 114,899円 )	10日目
120,047円 ( 132,052円 )	10日目
106,876円96,188円 ( 105,807円 )	10日目
116,067円104,460円 ( 114,906円 )	10日目
118,486円106,637円 ( 117,301円 )	10日目
93,392円84,052円 ( 92,457円 )	15日目
102,589円92,330円 ( 101,563円 )	15日目
122,495円110,245円 ( 121,270円 )	15日目
131,702円118,531円 ( 130,384円 )	15日目
134,745円121,270円 ( 133,397円 )	15日目
122,495円110,245円 ( 121,270円 )	15日目
131,691円118,521円 ( 130,373円 )	15日目
134,760円121,284円 ( 133,412円 )	15日目
92,592円83,332円 ( 91,665円 )	10日目
100,505円90,454円 ( 99,499円 )	10日目
105,343円94,808円 ( 104,289円 )	10日目
120,072円108,064円 ( 118,870円 )	10日目
131,386円118,247円 ( 130,072円 )	10日目
129,041円 ( 141,945円 )	18日目
117,272円105,544円 ( 116,098円 )	10日目
131,390円118,251円 ( 130,076円 )	10日目
134,450円121,005円 ( 133,106円 )	10日目
108,716円97,844円 ( 107,628円 )	15日目
117,906円106,115円 ( 116,727円 )	15日目
137,808円124,027円 ( 136,430円 )	15日目
147,011円132,309円 ( 145,540円 )	15日目
150,063円135,056円 ( 148,562円 )	15日目
137,806円124,025円 ( 136,428円 )	15日目
146,995円132,295円 ( 145,525円 )	15日目
150,077円135,069円 ( 148,576円 )	15日目
93,098円83,788円 ( 92,167円 )	10日目
102,283円92,054円 ( 101,259円 )	10日目
105,350円94,815円 ( 104,297円 )	10日目
122,195円109,975円 ( 120,973円 )	10日目
130,672円117,604円 ( 129,364円 )	10日目
134,453円121,007円 ( 133,108円 )	10日目
121,540円109,386円 ( 120,325円 )	10日目
131,394円118,254円 ( 130,079円 )	10日目
134,442円120,997円 ( 133,097円 )	10日目
108,708円97,837円 ( 107,621円 )	17日目
137,808円124,027円 ( 136,430円 )	17日目
146,990円132,291円 ( 145,520円 )	17日目
150,072円135,064円 ( 148,570円 )	17日目
137,808円124,027円 ( 136,430円 )	17日目
147,458円132,712円 ( 145,983円 )	17日目

詳細情報

基本情報

基本情報

高速動作にも対応する小形、軽量の電動ハンドです。
小形・軽量をコンセプトにご提案します。

ご注意

把持力につきましてはページ40ご参考ください。

カタログ

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
