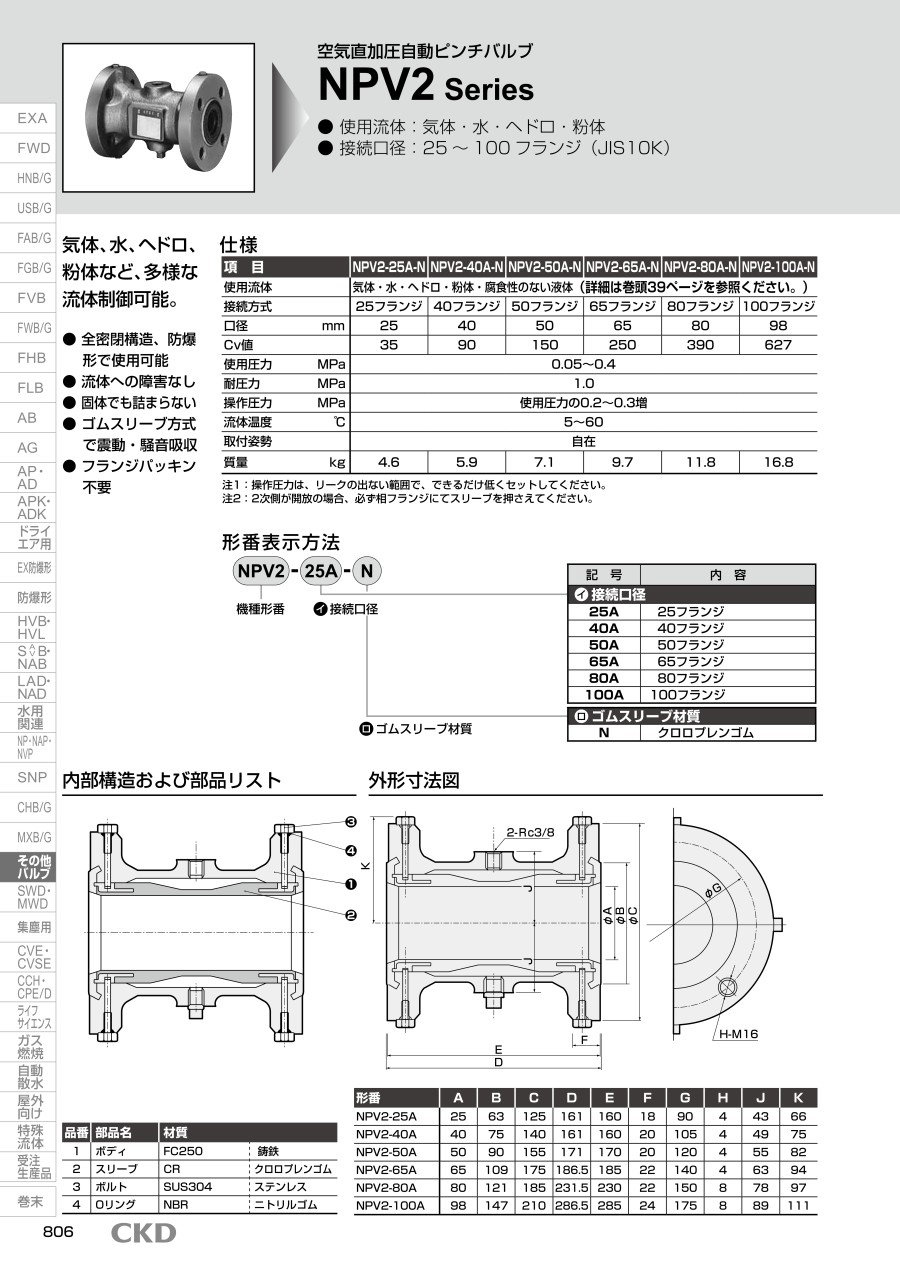

空気直加圧自動ピンチバルブ NPV2シリーズ
- 通常単価(税別)
- 68,060円～275,442円
- 税込単価
- 74,866円～302,986円
【特長】・圧縮空気により開閉操作を行うゴムスリーブ方式のピンチバルブです・気体、水、ヘドロ、粉体など、...
詳細を確認- 商品画像は代表画像を掲載しています。詳細形状はカタログをご参照ください。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
製品仕様
| 項目 | NPV2-25A-N | NPV2-40A-N | NPV2-50A-N | NPV2-65A-N | NPV2-80A-N | NPV2-100A-N |
|---|---|---|---|---|---|---|
| 使用流体 | 気体・水・ヘドロ・粉体・腐食性のない液体（詳細はデジタルカタログ巻頭39ページを参照ください。） | |||||
| 接続方式 | 25フランジ | 40フランジ | 50フランジ | 65フランジ | 80フランジ | 100フランジ |
| 口径 mm | 25 | 40 | 50 | 65 | 80 | 98 |
| Cv値 | 35 | 90 | 150 | 250 | 390 | 627 |
| 使用圧力 MPa | 0.05～0.4 | |||||
| 耐圧力 MPa | 1.0 | |||||
| 操作圧力 MPa | 使用圧力の0.2～0.3増 | |||||
| 流体温度 ℃ | 5～60 | |||||
| 取付姿勢 | 自在 | |||||
| 質量 kg | 4.6 | 5.9 | 7.1 | 9.7 | 11.8 | 16.8 |
注1:操作圧力は、リークの出ない範囲で、できるだけ低くセットしてください。
注2:2次側が開放の場合、必ず相フランジにてスリーブを押さえてください。
内部構造
部品リスト
| 品番 | 部品名 | 材質 | |
|---|---|---|---|
| 1 | ボディ | FC250 | 鋳鉄 |
| 2 | スリーブ | CR | クロロプレンゴム |
| 3 | ボルト | SUS304 | ステンレス |
| 4 | Oリング | NBR | ニトリルゴム |
規格表
型番リスト
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
68,060円 ( 74,866円 ) | 3日目 |
90,297円 ( 99,327円 ) | 3日目 |
103,459円 ( 113,805円 ) | 3日目 |
130,953円 ( 144,048円 ) | 3日目 |
178,410円 ( 196,251円 ) | 3日目 |
275,442円 ( 302,986円 ) | 3日目 |
詳細情報
基本情報
【特長】
・圧縮空気により開閉操作を行うゴムスリーブ方式のピンチバルブです
・気体、水、ヘドロ、粉体など、多様な流体制御可能
・全密閉構造、防爆形で使用可能
・流体への障害なし
・固体でも詰まらない
・ゴムスリーブ方式で震動・騒音吸収
・フランジパッキン不要
ご注意
- 商品画像は代表画像を掲載しています。詳細形状はカタログをご参照ください。
