中・高圧用エアオペレイト式3ポート弁 CVE・CVE3シリーズ
- 一部SALE 2026/01/31まで
- 通常単価(税別)
- 49,986円～221,753円特別価格
- 税込単価
- 54,985円～243,928円特別価格
工作機におけるクーラント液制御に特化した異物に強い3ポートエアオペレイトバルブ...
詳細情報を確認する- 使用流体
- 水 / クーラント液
- 種類
- エアオペレート式
- 切換の種類
- 3ポートノーマルオープン
- 接続種類
- Rc
- 使用環境
- 標準
- 駆動の種類
- パイロット式
- 使用温度範囲 (℃)
- -10::60
- ソレノイド数
- シングル
- ボディ材質
- 鋳鉄
- 取得規格
- CE
- ボディ材質
- 鋳鉄（めっき）
- 組付け方向
- オプションなし
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
- 商品画像は代表画像を掲載しています。詳細形状はカタログをご参照ください。
未確定：候補が567型番あります。
商品情報
外形図
CVE3-10A～25A-35-※※
※Yポートに加圧すると、流路は［C］→［A］になります。
CVE3-32A・40A・50A-35-※※
※Yポートに加圧すると、流路は［C］→［A］になります。
CVE3-10A～25A-70-※※
※Yポートに加圧すると、流路は［C］→［A］になります。
※上記以外の型番についての情報はデジタルカタログをご参照ください。

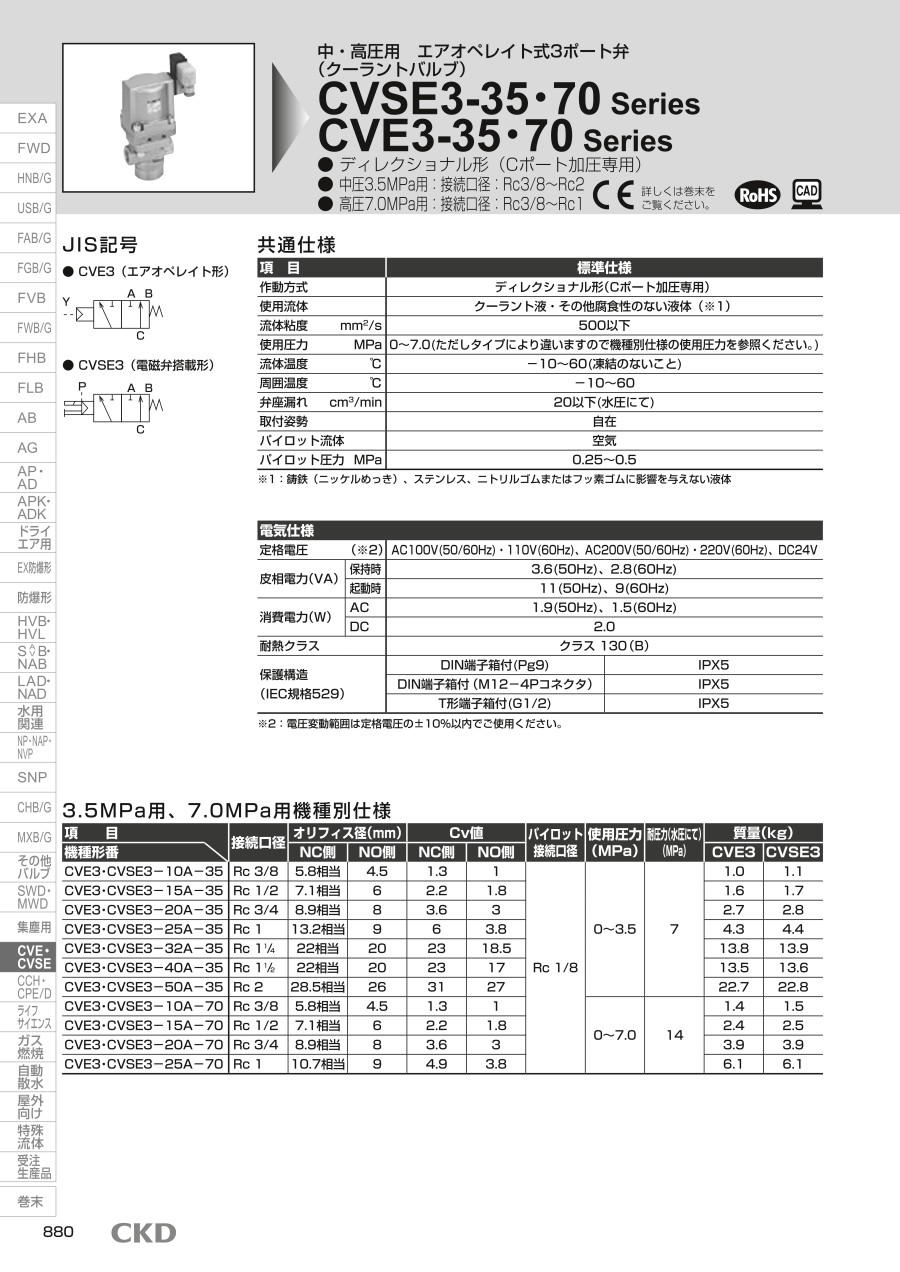

製品仕様
標準仕様
| 項目 | 標準仕様 |
|---|---|
| 作動方式 | ディレクショナル形（Cポート加圧専用） |
| 使用流体 | クーラント液・その他腐食性のない液体（※1） |
| 流体粘度 mm2/s | 500以下 |
| 使用圧力 MPa | 0～7.0（ただしタイプにより違いますので機種別仕様の使用圧力を参照ください。） |
| 流体温度 ℃ | -10～60（凍結のないこと） |
| 周囲温度 ℃ | -10～60 |
| 弁座漏れ cm3/min | 20以下（水圧にて） |
| 取付姿勢 | 自在 |
| パイロット流体 | 空気 |
| パイロット圧力 MPa | 0.25～0.5 |
※1:鋳鉄（ニッケルめっき）、ステンレス、ニトリルゴムまたはフッ素ゴムに影響を与えない液体
電気仕様
| 電気仕様 | |||
|---|---|---|---|
| 定格電圧（※1） | AC100V（50/60Hz）・110V（60Hz）、AC200V（50/60Hz）・220V（60Hz）、DC24V | ||
| 皮相電力（VA） | 保持時 | 3.6（50Hz）、2.8（60Hz） | |
| 起動時 | 11（50Hz）、9（60Hz） | ||
| 消費電力（W） | AC | 1.9（50Hz）、1.5（60Hz） | |
| DC | 2.0 | ||
| 耐熱クラス | クラス130（B） | ||
| 保護構造（IEC規格529） | DIN端子箱付（Pg9） | IPX5 | |
| DIN端子箱付（M12-4Pコネクタ） | IPX5 | ||
| T型端子箱付（G1/2） | IPX5 | ||
※1:電圧変動範囲は定格電圧の±10%以内でご使用ください。
内部構造
CVE3-10A～25A-35
CVE3-32A・40A・50A-35
CVE3-10A～25A-70
部品リスト
CVE3-10A～25A-35
CVE3-32A・40A・50A-35
| 品番 | 部品名称 | 材質 | |
|---|---|---|---|
| 1 | シリンダカバー | ADC12 | アルミダイカスト |
| 2 | ピストン | A2017 | アルミ |
| 3 | アダプタ | SUS303 | ステンレス |
| 4 | バルブステム | SUS420J2 | ステンレス |
| 5 | ボディ | FCD450 | 鋳鉄（めっき） |
| 6 | NOボディ | SUS303 | ステンレス |
| 7 | スプリング | SWP | ピアノ線 |
| 8 | ロッドパッキン | NBR（FKM） | ニトリルゴム（フッ素ゴム） |
| 9 | NC弁座 | SUS303 | ステンレス |
| 品番 | 部品名称 | 材質 | |
|---|---|---|---|
| 1 | シリンダカバー | AC7A | アルミ鋳物 |
| 2 | ピストン | A2017 | アルミ |
| 3 | アダプタ | SUS303 | ステンレス |
| 4 | バルブステム | SUS420J2 | ステンレス |
| 5 | ボディ | FCD450 | 鋳鉄 |
| 6 | NOボディ | SUS303 | ステンレス |
| 7 | スプリング | SWP | ピアノ線 |
| 8 | ロッドパッキン | NBR（FKM） | ニトリルゴム（フッ素ゴム） |
| 9 | NC弁座 | SUS303 | ステンレス |
CVE3-10A～25A-70
| 品番 | 部品名称 | 材質 | |
|---|---|---|---|
| 1 | シリンダカバー | ADC12 | アルミダイカスト |
| 2 | ピストン | A2017 | アルミ |
| 3 | アダプタ | SUS303 | ステンレス |
| 4 | バルブステム | SUS420J2 | ステンレス |
| 5 | ボディ | FCD450 | 鋳鉄 |
| 6 | NOボディ | SUS303 | ステンレス |
| 7 | スプリング | SWP | ピアノ線 |
| 8 | ロッドパッキン | NBR（FKM） | ニトリルゴム（フッ素ゴム） |
| 9 | NC弁座 | SUS303 | ステンレス |
※上記以外の型番についての情報はデジタルカタログをご参照ください。
規格表
CVE3-10A～25A-35-※※
CVE3-32A・40A・50A-35-※※
CVE3-10A～25A-70-※※
※上記以外の型番についての情報はデジタルカタログをご参照ください。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
49,986円45,987円 ( 50,586円 ) | 7日目 |
56,530円50,877円 ( 55,965円 ) | 9日目 |
52,069円47,903円 ( 52,693円 ) | 9日目 |
58,802円52,921円 ( 58,213円 ) | 9日目 |
55,915円51,441円 ( 56,585円 ) | 9日目 |
61,815円55,633円 ( 61,196円 ) | 9日目 |
62,111円55,899円 ( 61,489円 ) | 9日目 |
64,033円57,629円 ( 63,392円 ) | 9日目 |
58,535円53,852円 ( 59,237円 ) | 9日目 |
64,624円58,161円 ( 63,977円 ) | 9日目 |
60,748円55,888円 ( 61,477円 ) | 9日目 |
66,990円60,291円 ( 66,320円 ) | 9日目 |
62,955円56,659円 ( 62,325円 ) | 9日目 |
69,356円62,420円 ( 68,662円 ) | 9日目 |
65,163円58,646円 ( 64,511円 ) | 9日目 |
71,721円64,548円 ( 71,003円 ) | 9日目 |
70,443円64,807円 ( 71,288円 ) | 9日目 |
77,373円69,635円 ( 76,599円 ) | 9日目 |
72,720円66,902円 ( 73,592円 ) | 9日目 |
79,818円71,836円 ( 79,020円 ) | 9日目 |
77,010円70,849円 ( 77,934円 ) | 9日目 |
84,419円75,977円 ( 83,575円 ) | 9日目 |
79,298円72,954円 ( 80,249円 ) | 9日目 |
86,863円78,176円 ( 85,994円 ) | 9日目 |
81,443円74,927円 ( 82,420円 ) | 9日目 |
89,164円80,247円 ( 88,272円 ) | 9日目 |
90,249円81,224円 ( 89,346円 ) | 6日目 |
91,752円82,576円 ( 90,834円 ) | 9日目 |
86,800円79,856円 ( 87,842円 ) | 9日目 |
94,915円85,423円 ( 93,965円 ) | 9日目 |
89,220円82,082円 ( 90,290円 ) | 9日目 |
97,504円87,753円 ( 96,528円 ) | 9日目 |
142,878円128,590円 ( 141,449円 ) | 9日目 |
145,694円131,124円 ( 144,236円 ) | 9日目 |
142,878円128,590円 ( 141,449円 ) | 9日目 |
145,694円131,124円 ( 144,236円 ) | 9日目 |
196,485円176,836円 ( 194,520円 ) | 9日目 |
200,379円180,341円 ( 198,375円 ) | 9日目 |
59,530円53,577円 ( 58,935円 ) | 13日目 |
59,530円53,577円 ( 58,935円 ) | 13日目 |
59,530円53,577円 ( 58,935円 ) | 13日目 |
60,310円54,279円 ( 59,707円 ) | 13日目 |
60,310円54,279円 ( 59,707円 ) | 13日目 |
60,310円54,279円 ( 59,707円 ) | 13日目 |
60,982円54,883円 ( 60,371円 ) | 13日目 |
60,982円54,883円 ( 60,371円 ) | 13日目 |
60,982円54,883円 ( 60,371円 ) | 13日目 |
56,130円50,517円 ( 55,569円 ) | 13日目 |
62,716円56,444円 ( 62,088円 ) | 13日目 |
62,716円56,444円 ( 62,088円 ) | 13日目 |
62,716円56,444円 ( 62,088円 ) | 13日目 |
60,108円54,097円 ( 59,507円 ) | 13日目 |
60,108円54,097円 ( 59,507円 ) | 13日目 |
60,108円54,097円 ( 59,507円 ) | 13日目 |
60,888円54,799円 ( 60,279円 ) | 13日目 |
60,888円54,799円 ( 60,279円 ) | 13日目 |
60,888円54,799円 ( 60,279円 ) | 13日目 |
60,607円54,546円 ( 60,001円 ) | 13日目 |
60,607円54,546円 ( 60,001円 ) | 13日目 |
60,607円54,546円 ( 60,001円 ) | 13日目 |
詳細情報
基本情報
工作機におけるクーラント液制御に特化した異物に強い3ポートエアオペレイトバルブです。
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
- 商品画像は代表画像を掲載しています。詳細形状はカタログをご参照ください。
カタログ
