有接点センサスイッチ ZC201シリーズ
- 通常単価(税別)
- 2,157円～2,793円
- 税込単価
- 2,373円～3,072円
ロボットケーブルに使用されている導体と同じものを使用しているため、耐屈曲性に優...
詳細情報を確認する
未確定：候補が2型番あります。
商品情報
外形図
製品仕様
＜対応シリンダ＞
ペンシリンダ
内部回路
| 項目 | 形式 | |
|---|---|---|
| ZC201□ | ||
| 配線方式 | 2線式 | |
| 負荷電圧 | DC5～28V AC85～115V（r.m.s.） | |
| 負荷電流 | DC0.1～40mA AC2～25mA | |
| 内部降下電圧注1 | 0.1V MAX.（負荷40mA時） | |
| 漏れ電流 | 0mA | |
| 応答時間 | 1ms MAX. | |
| 絶縁抵抗 | 100MΩ MIN.（DC500Vメガーにて、ケース-リード線端末間） | |
| 耐電圧 | AC1,500V（50/60Hz）1分間（ケース-リード線端末間） | |
| 耐衝撃注2 | 294.2m/s2（非繰返し） | |
| 耐振動注2 | 88.3m/s2（複振幅1.5mm･10～55Hz） 共振周波数2,750±250Hz | |
| 保護構造 | IP67（IEC規格）、JIS C0920（防浸形） | |
| 作動表示 | - | |
| リード線注3 | PCCV 0.2SQ×2芯×L | |
| 周囲温度 | 0～+60℃ | |
| 保存温度範囲 | -10～+70℃ | |
| 接点保護対策 | 要（デジタルカタログ739ページの接点保護対策をご覧ください。） | |
| 質量 | 20g（リード線長さA：1,000mmの場合） | |
注1：内部下降電圧は負荷電流により変動します。
注2：コガネイ社試験規格による。
注3：リード線長さ L（A：1,000mm、B：3,000mm）

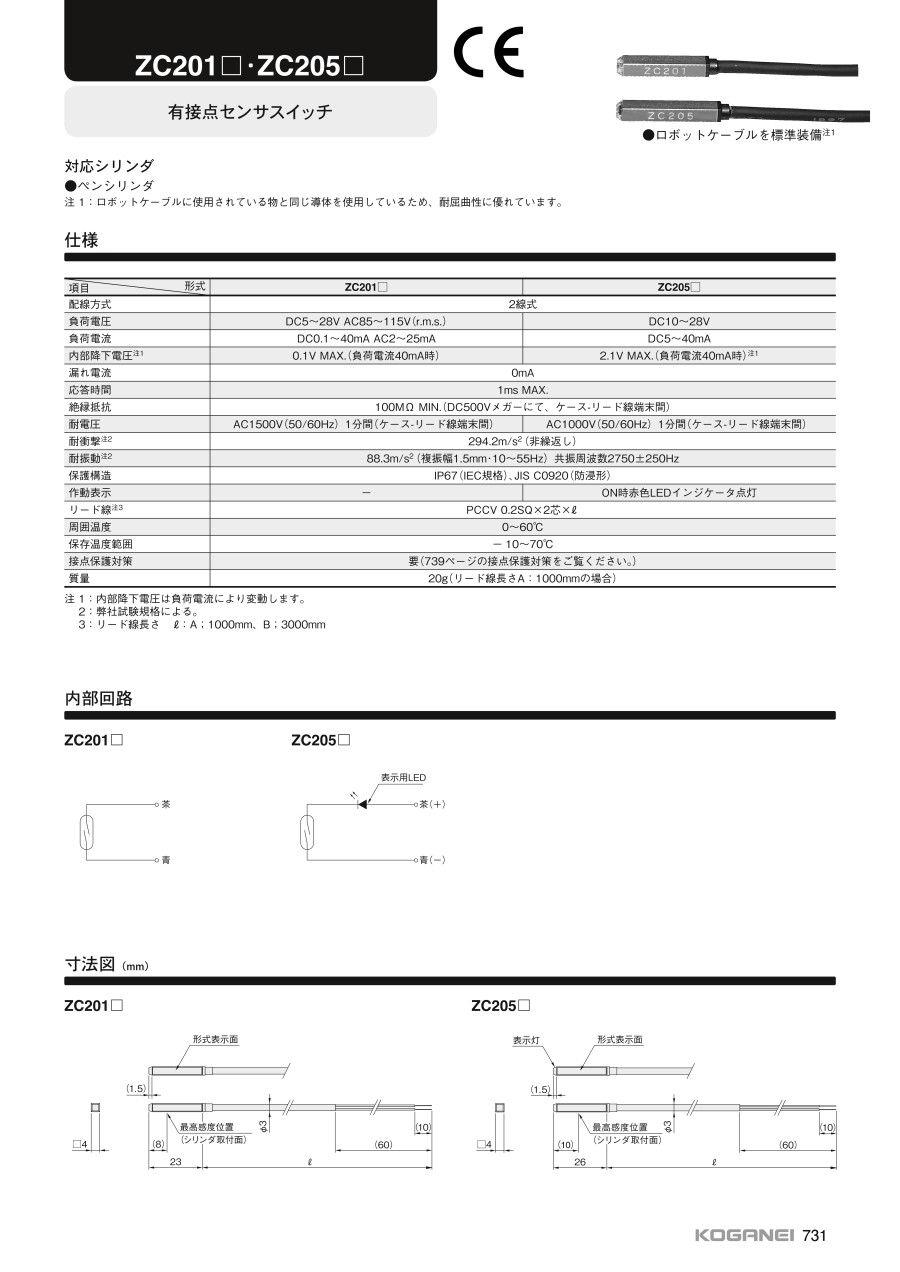

カタログ
