メカニカル部品技術窓口
残圧排気弁
- 通常単価(税別)
- 4,440円～5,138円
- 税込単価
- 4,884円～5,652円
【特長】・ニュートラル状態がなく、給気⇔排気の切替えが安全確実・排気ポートには...
詳細情報を確認する- 種類
- スロットルバルブ
- 本体形状
- ストレート
- 制御方向
- メーターイン・メーターアウト
- 接続部の種類
- 両側めねじ
- 本体材質
- アルミニウム合金
- ねじ部材質
- アルミニウム合金
- ツマミの種類
- 樹脂
- ロックナットの種類
- スライドロックレバー
- 使用温度範囲 (℃)
- 5::60
- 使用圧力範囲 (MPa)
- 0::0.9
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
未確定：候補が7型番あります。
商品情報
外形図
300V／600V
製品仕様
| 形式 | 300V-01 | 300V-02 | 300V-03 | 600V-04 | |
|---|---|---|---|---|---|
| 使用流体 | 空気 | ||||
| 操作方式 | 手動方式ノブ形 | ||||
| ポジション数・ポート数 | 2ポジション・3ポート | ||||
| 有効断面積（Cv値）mm2 | P・A | 15（0.83） | 27（1.50） | 40（2.22） | 55（3.06） |
| R | 10（0.56） | ||||
| 配管接続口径Rc | P・A | 1/8 | 1/4 | 3/8 | 1/2 |
| R | 1/4 | ||||
| 使用圧力範囲MPa | 0～0.9 | ||||
| 保証耐圧力MPa | 1.32 | ||||
| 使用温度範囲（雰囲気および使用流体） ℃ | +5～+60 | ||||
| 取付方向 | 自由 | ||||
| 給油 | 不要 | ||||
| 質量kg | 0.22 | 0.21 | 0.20 | 0.25 | |
| 材質 | 本体 | アルミダイカスト | |||
| ノブ | 樹脂 | ||||
| ノブ操作カ N・m | 0.69 | ||||
| ノブ揉作角度 | 90° | ||||
内部構造
詳細情報
基本情報
【特長】
・ニュートラル状態がなく、給気⇔排気の切替えが安全確実
・排気ポートには、急激な排気をおさえるオリフィスを設定
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

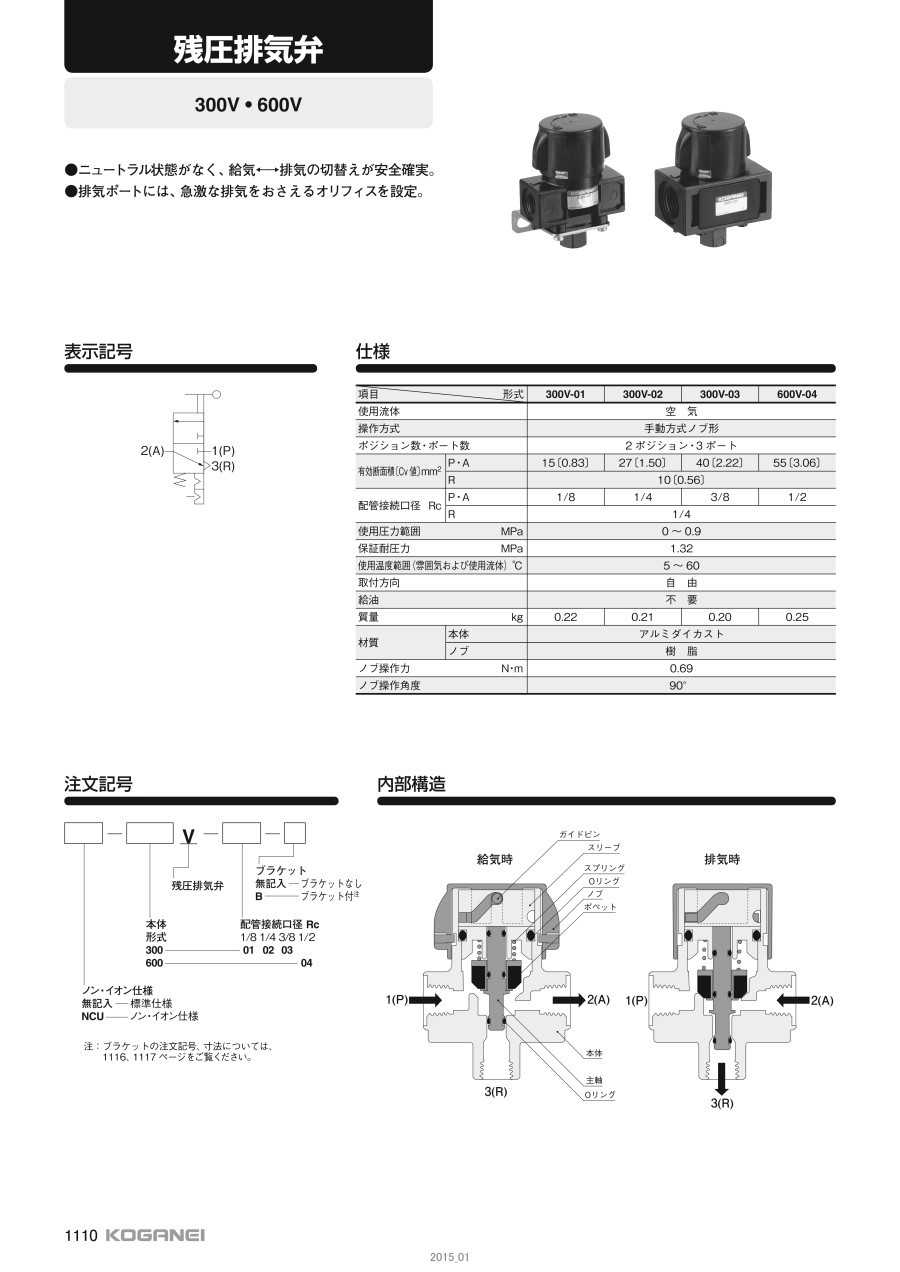

カタログ
