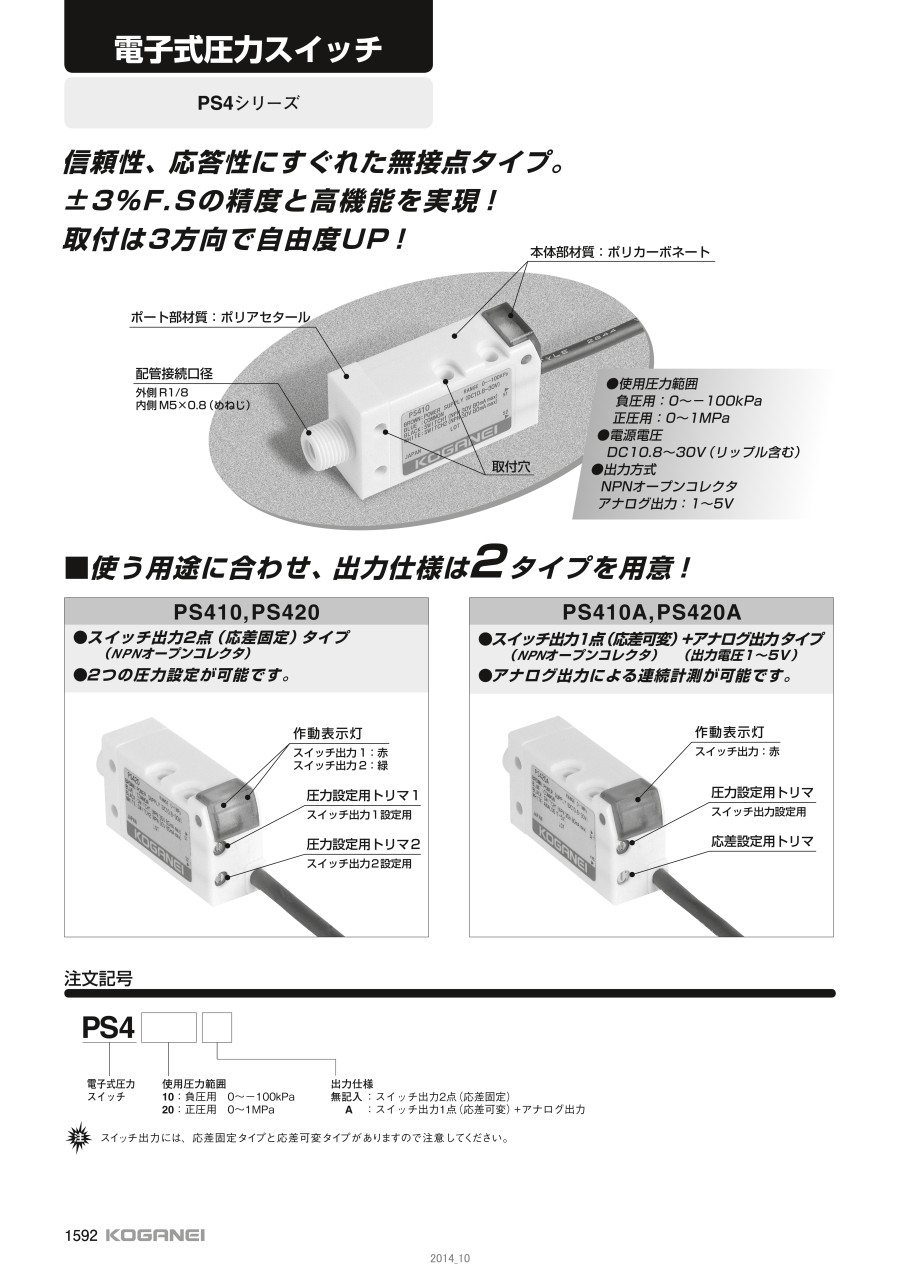

電子式圧力スイッチ PS4シリーズ

外形図

PS410、PS420

PS410A、PS420A

製品仕様

PS410・PS420

• スイッチ出力2点（応差固定）タイプ（NPNオープンコレクタ）
• 2つの圧力設定が可能です。
• 付属品：取付用ねじ（M3×30）2本、トリマ調整用ドライバー1本

PS410A・PS420A

• スイッチ出力1点（応差可変）（NPNオープンコレクタ）+アナログ出力タイプ（出力電圧1～5V）
• アナログ出力による連続計測が可能です。
• 付属品：取付用ねじ（M3×30）2本、トリマ調整用ドライバー1本

注1：電源電圧DC24V、出力ON時
注2：0～+50℃ 、25℃基準
注3：負荷抵抗5kΩ以上
備考：特記なき場合、周辺温度25±5℃、電源電圧DC12Vで規定する。

注意・禁止事項

• 1. 規定の締付トルク以上で締め付けた場合、圧力スイッチが破損することがあります。
• 2. スパナ掛けはポート部のみとし、それ以外の場所でのスパナ掛けは、行なわないでください。
• 3. 配管する前に、必ず配管内のフラッシング（圧縮空気の吹き流し）またはエアブローを十分に行なってください。配管作業中に発生した切屑やシールテープ、錆などが混入しないようにしてください。

• 1. 設定用トリマの取扱い時には、力をかけ過ぎないでください。
• 2. 応差設定用トリマの回転トルクは4.4N・cm以下としてください。
• 3. 圧力設定トリマは、調節範囲を超えて回されると、カチカチと音がして空回りします。調節範囲を超えているので圧力設定用トリマを戻してください。
