未確定：候補が4型番あります。
オムロン

マルチコードリーダ MicroHAWK V420-F／V430-Fシリーズ

マルチコードリーダ MicroHAWK V420-F／V430-Fシリーズ
通常単価(税別)
358,162円～386,229円
税込単価
393,978円～424,852円
通常出荷日：1日目

【V420-F】MicroHAWK V430-Fシリーズと同じ読取り性能を持つ、通信インターフェースが...

詳細を確認
  • 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
  • 商品画像は代表画像を掲載しています。詳細形状はカタログをご参照ください。
未確定：候補が4型番あります。
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：

商品情報

外形図

V430-F

マルチコードリーダ MicroHAWK V420-F／V430-Fシリーズ V430-F外形図

V420-F

マルチコードリーダ MicroHAWK V420-F／V430-Fシリーズ V420-F外形図

製品仕様

定格/性能

V430-Fタイプ

項目形式
V430-F□□□□12M-□□□
適用コード*1バーコードCode 39、Code 128、BC412、Interleave 2 of 5、UPC/EAN、Codabar、Code 93、Pharmacode、
PLANET、Postnet、Japanese Post、Australian Post、Royal Mail、Intelligent Mail、KIX
2次元コードData Matrix（ECC 0-200）、QR Code、Micro QR Code、Aztec Code、DotCode
スタック型コードPDF417、MicroPDF417、GS1 Databar（Composite、Stacked）
読取り性能*2読取り桁数最大の制限なし（バー幅と読取り距離により異なります）
エイミング光源青色LED×2
照明内側LED:白色×4、赤色×4（波長:625nm）
外側LED:赤色または白色×8（V430-F□□□□12M-R□□の場合は赤色または白色×24）
読取り距離/視野詳細はデジタルカタログ12ページの「読取り範囲」を参照ください。
ピッチ角（α）*3±30°
スキュー角（β）*3±30°
チルト角（γ）*3±180°
撮像焦点オートフォーカスまたは固定焦点の液体レンズ（広視野=5.2mm、中視野=7.7mm、狭視野=16mm）
解像度1280（縦）×960（横）
カラー/モノクロモノクロCMOS
シャッタグローバル
フレームレート42fps
露光時間50to100,000μs
画像ロギングFTP
トリガ外部トリガ（エッジ、レベル）、通信トリガ（Ethernet、RS-232C）
入出力仕様入力信号トリガ入力、新規マスタ:双方向、光絶縁、4.5～28V定格（10mA、DC28V時）
出力信号3本:双方向、光絶縁、1～28V定格（ICE<100mA、DC24V時、ユーザにより電流制限）
通信接続RS-232C、Ethernet TCP/IP、EtherNet/IPTM、PROFINET
Ethernet仕様100BASE-TX/10BASE-T
表示灯PASS（緑）、TRIG（橙）、MODE（橙）、LINK（橙）、FAIL（赤）、PWR（緑）
電源電圧DC5～30.0V、最大リップル200mV p-p
消費電流0.18A、DC24V時（最大）
耐環境性周囲温度範囲動作時:0～45℃、保存時:-50～75℃（結露、氷結なきこと）
周囲湿度範囲動作時・保存時:5%～95%（結露なきこと）
周囲環境腐食性ガスのないこと
耐振動（耐久）単振動:10Hz～55Hz、変位0.35mm、各方向20サイクル
ランダム振動:20Hz～2000Hz、6.295Grms、各方向30分
耐衝撃（耐久）50G、11ms、のこぎり波パルス、X、Y、Z各方向3回
保護等級IEC 60529 IP65/IP67
質量本体のみ約68g
梱包重量約174g（梱包箱含む）
外形寸法本体寸法44.5（W）×44.5（D）×25.4（H）mm
梱包寸法170（W）×117（D）×86（H）mm
付属品はじめにお読みください、CEコンプライアンスシート
LED安全規格IEC 62471-1:2006リスク免除グループ
安全規格EN 55024:2010、EN 55032:2015+AC:2016
FCC Part 15、Subpart B（Class B）UL60950-1
BIS
RCM、KC、EACおよびBSMI申請中
材質ケースアルミダイカスト、アルマイト処理（黒色）
読取り窓アクリル
ソフトウェアWebLink

*1. オムロン社の評価基準における読取り対応可能コードです。ご使用に際しては、ご使用条件下で都度評価をお願いします。
*2. 読取り性能は特に指定なき場合、視野の中央、R=∞（平面）で規定します。
*3.マルチコードリーダ MicroHAWK V420-F／V430-Fシリーズ コメント

V420-Fタイプ

項目形式
形V420-F□□□□12M-□□□
適用コード*1バーコードCode 39、Code 128、BC412、Interleave 2 of 5、UPC/EAN、Codabar、Code 93、Pharmacode、
PLANET、Postnet、Japanese Post、Australian Post、Royal Mail、Intelligent Mail、KIX
2次元コードData Matrix（ECC 0-200）、QR Code、Micro QR Code、Aztec Code、DotCode
スタック型コードPDF417、MicroPDF417、GS1 Databar（Composite、Stacked）
読取り性能*2読取り桁数最大の制限なし（バー幅と読取り距離により異なります）
エイミング光源青色LED×2
照明内側LED:白色×4、赤色×4（波長:625nm）
外側LED:赤色または白色×8
読取り距離/視野詳細はデジタルカタログ19ページの「読取り範囲」を参照ください。
ピッチ角（α）*3±30°
スキュー角（β）*3±30°
チルト角（γ）*3±180°
撮像焦点オートフォーカスまたは固定焦点の液体レンズ（広視野=5.2mm、中視野=7.7mm、狭視野=16mm）
解像度1280（縦）×960（横）
カラー/モノクロモノクロCMOS
シャッタグローバル
フレームレート42fps
露光時間50 to 100,000μs
画像ロギングFTP
トリガ外部トリガ（エッジ、レベル）、通信トリガ（Ethernet、RS-232C）
入出力仕様入力信号トリガ入力、新規マスタ:5～28V定格（0.16mA、DC5V時）、デフォルト:3.3V定格（0mA、3.3V時）
出力信号3本:5V TTL互換、シンク電流10mA、ソース電流10mA
通信接続RS-232C、USB 2.0 High Speed、Ethernet over USB/HID
Ethernet仕様100BASE-TX/10BASE-T
表示灯PASS（緑）、TRIG（橙）、MODE（橙）、LINK（橙）、FAIL（赤）、PWR（緑）
電源電圧DC5V ±5%
消費電流650mA、DC5V時（最大）
耐環境性周囲温度範囲動作時:0～45℃、保存時:-50～75℃（結露、氷結なきこと）
周囲湿度範囲動作時・保存時:5%～95%（結露なきこと）
周囲環境腐食性ガスのないこと
耐振動（耐久）単振動:10Hz～55Hz、変位0.35mm、各方向20サイクル
ランダム振動:20Hz～2000Hz、6.295Grms、各方向30分
耐衝撃（耐久）50G、11ms、のこぎり波パルス、X、Y、Z各方向3回
保護等級IEC 60529 IP54
質量本体のみ約120g
梱包重量約230g（梱包箱含む）
外形寸法本体寸法44.5（W）×38.1（D）×25.4（H）mm
梱包寸法170（W）×117（D）×86（H）mm
付属品はじめにお読みください、CEコンプライアンスシート
LED安全規格IEC 62471-1:2006リスク免除グループ
安全規格EN 55024:2010、EN 55032:2015+AC:2016
FCC Part 15、Subpart B（Class A）UL60950-1
BIS
RCM、KC、EACおよびBSMI申請中
材質ケースアルミダイカスト、アルマイト処理（黒色）
読取り窓アクリル
ソフトウェアWebLink

*1. オムロン社の評価基準における読み取り対応可能コードです。ご使用に際しては、ご使用条件下で都度評価をお願いします。
*2. 読み取り性能は特に指定なき場合、視野の中央、R=∞（平面）で規定します。
*3.マルチコードリーダ MicroHAWK V420-F／V430-Fシリーズ コメント

型番リスト

表示件数
  • 1
    • 型番
    V420-F000M12M-SRX
    V430-F000M12M-SRX
    V430-F000N12M-SRX
    V430-F000W12M-SRX

    インターフェース

    視野

    		最小発注数量
    Ethernet / USB2.0
    中視野（7.7mm）
    1個
    Ethernet
    中視野（7.7mm）
    1個
    Ethernet
    狭視野（16mm）
    1個
    Ethernet
    広視野（5.2mm）
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    358,162円
    ( 393,978円 )
    1日目
    386,229円
    ( 424,852円 )
    1日目
    386,229円
    ( 424,852円 )
    1日目
    386,229円
    ( 424,852円 )
    1日目
  • 1

    • 詳細情報

    基本情報

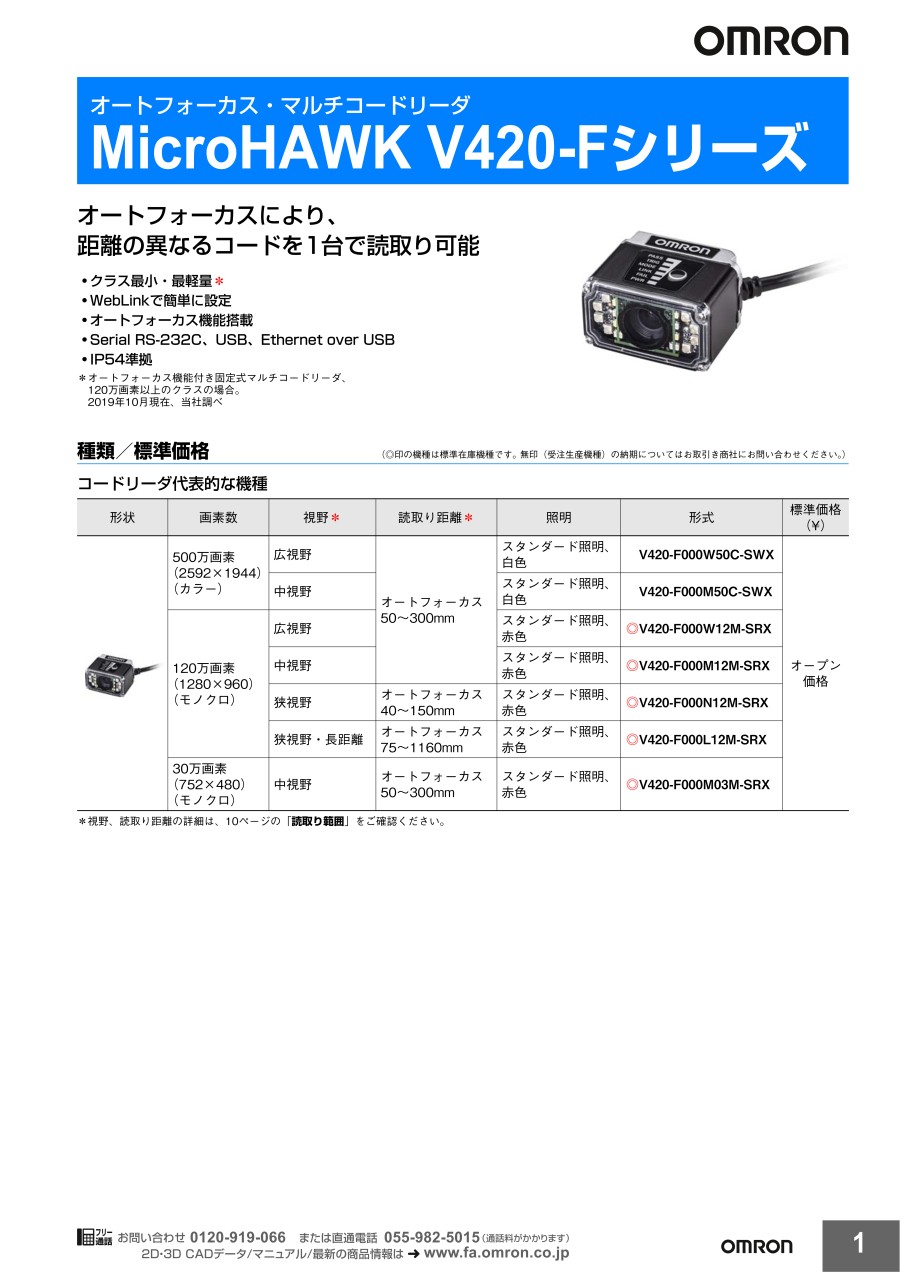

    【V420-F】
    MicroHAWK V430-Fシリーズと同じ読取り性能を持つ、通信インターフェースが違うタイプがV420-Fシリーズです。
    【特長】
    ・RS-232C、USB、Ethernet Over USB
    ・IP54準拠
    【V430-F】
    読取アルゴリズムを強化し、ロバスト性を向上した新V430-Fシリーズ。
    長距離から読取可能なロングレンジタイプやDPMに適した照明強化タイプ等を加えた幅広いラインナップとなっています。

    ご注意

    • 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
    • 商品画像は代表画像を掲載しています。詳細形状はカタログをご参照ください。

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
