形F430-F		形F430-F□□□□12M-□□□	形F430-F□□□□50C-□□□
適用コード *1	バーコード	Code 39、Code 128、BC412、Interleave 2 of 5、UPC/EAN、Codabar、Code 93、Pharmacode、 PLANET、Postnet、Japanese Post、Australian Post、Royal Mail、Intelligent Mail、KIX
	2次元コード	Data Matrix（ECC 0-200）、QR Code、Micro QR Code、Aztec Code、DotCode
	スタック型コード	PDF417、MicroPDF417、GS1 Databar（Composite、Stacked）
読取り性能 *2	読取り桁数	最大の制限なし（バー幅と読取り距離により異なります）
	エイミング光源	青色LED×2
	照明	内側LED:白色×4、赤色×4（波長:625nm）
	照明	外側LED:赤色または白色×8 （形V430-F□□□□12M-R□□の場合は赤色または白色×24）	外側LED:白色×8
	視野・設置距離	詳細は「視野・設置距離」を参照ください。
	ピッチ角（α）*3	±30°
	スキュー角（β）*3	±30°
	チルト角（γ）*3	±180°
ビジョンツール		位置特定、計数、有無判別、計測、ロジック、色の識別/一致
コード読取り/検証ツール		デコード、光学式文字認識（OCR）、一致文字列、文字列形式、光学式文字検査（OCV）、シンボル品質検査
撮像	焦点	オートフォーカスまたは固定焦点の液体レンズ（広視野=5.2mm、中視野=7.7mm、狭視野=16mm）
	解像度	1280（縦）×960（横）	2592（縦）×1944（横）
	カラー/モノクロ	モノクロCMOS	カラーCMOS
	シャッタ	グローバル	ローリング
	フレームレート	40fps	5fps
	露光時間	50～58,825μs	50～66,667μs
画像ロギング		FTP
トリガ		外部トリガ（エッジ、レベル）、通信トリガ（Ethernet、RS-232C）
入出力仕様	入力信号	トリガ入力、新規マスタ:双方向、光絶縁、4.5～28V定格（10mA、DC28V時）
入出力仕様	出力信号	3本:双方向、光絶縁、1～28V定格（ICE<100mA、DC24V時、ユーザにより電流制限）
通信	接続	RS-232C、Ethernet TCP/IP、EtherNet/IP^TM
通信	Ethernet仕様	100BASE-TX/10BASE-T
表示灯		PASS（緑）、TRIG（橙）、MODE（橙）、LINK（橙）、FAIL（赤）、PWR（緑）
電源電圧		DC5～30.0最大リップル200mV p-p
消費電流		0.18A、DC24V時（最大）
耐環境性	周囲温度範囲	動作時:0～45℃、保存時:-50～75℃（結露、氷結なきこと）
	周囲湿度範囲	動作時・保存時:5%～95%（結露なきこと）
	周囲環境	腐食性ガスのないこと
	耐振動（耐久）	単振動:10Hz～55Hz、変位0.35mm、各方向20サイクルランダム振動:20Hz～2000 Hz、6.295Grms、各方向30分
	耐衝撃（耐久）	50G、11ms、のこぎり波パルス、X、Y、Z各方向3回
	保護等級	IEC 60529 IP65/IP67
質量	本体のみ	約68g
質量	梱包重量	約174g（梱包箱含む）
外形寸法	本体寸法	44.5（W）×44.5（D）×25.4（H）mm
外形寸法	梱包寸法	170（W）×117（D）×86（H）mm
付属品		はじめにお読みください、CEコンプライアンスシート
LED安全規格		IEC 62471-1:2006リスク免除グループ
安全規格		EN 55024:2010、EN 55032:2015+AC:2016 FCC Part 15、Subpart B（Class B）UL60950-1 BIS RCM、KC、EACおよびBSMI申請中
材質	ケース	アルミダイカスト、アルマイト処理（黒色）
材質	読取り窓	アクリル
ソフトウェア		AutoVISION

*1. オムロン社の評価基準における読み取り対応可能コードです。ご使用に際しては、ご使用条件下で都度評価をお願いします。
*2. 読み取り性能は特に指定なき場合、視野の中央、R=∞（平面）で規定します。
*3. スマートカメラ MicroHAWK F430-Fシリーズコメント

型番リスト

表示件数

型番

カラー対応

画素数(範囲指定)

フレームレート

(fps)

タイプ

照明色

視野

最小発注数量

白黒	101～300万画素	40	グローバルシャッタ	白色	中視野（7.7mm焦点距離レンズ）	1個
カラー	301～500万画素	5	ローリングシャッタ	白色	中視野（7.7mm焦点距離レンズ）	1個
白黒	101～300万画素	40	グローバルシャッタ	白色	広視野（5.2mm焦点距離レンズ）	1個
カラー	301～500万画素	5	ローリングシャッタ	白色	広視野（5.2mm焦点距離レンズ）	1個

通常単価(税別) (税込単価)	通常出荷日

343,517円 ( 377,869円 )	1日目
395,046円 ( 434,551円 )	1日目
343,517円 ( 377,869円 )	1日目
395,046円 ( 434,551円 )	1日目

詳細情報

基本情報

基本情報

【特長】
・AutoVisionソフトウェアで検査条件を簡単設定
・オートフォーカス機能搭載
・500万画素のセンサを選択可能
・LED構成を選択可能
・IP65/67準拠
・Ethernet TCP/IP、EtherNet/IP（TM）に対応

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。

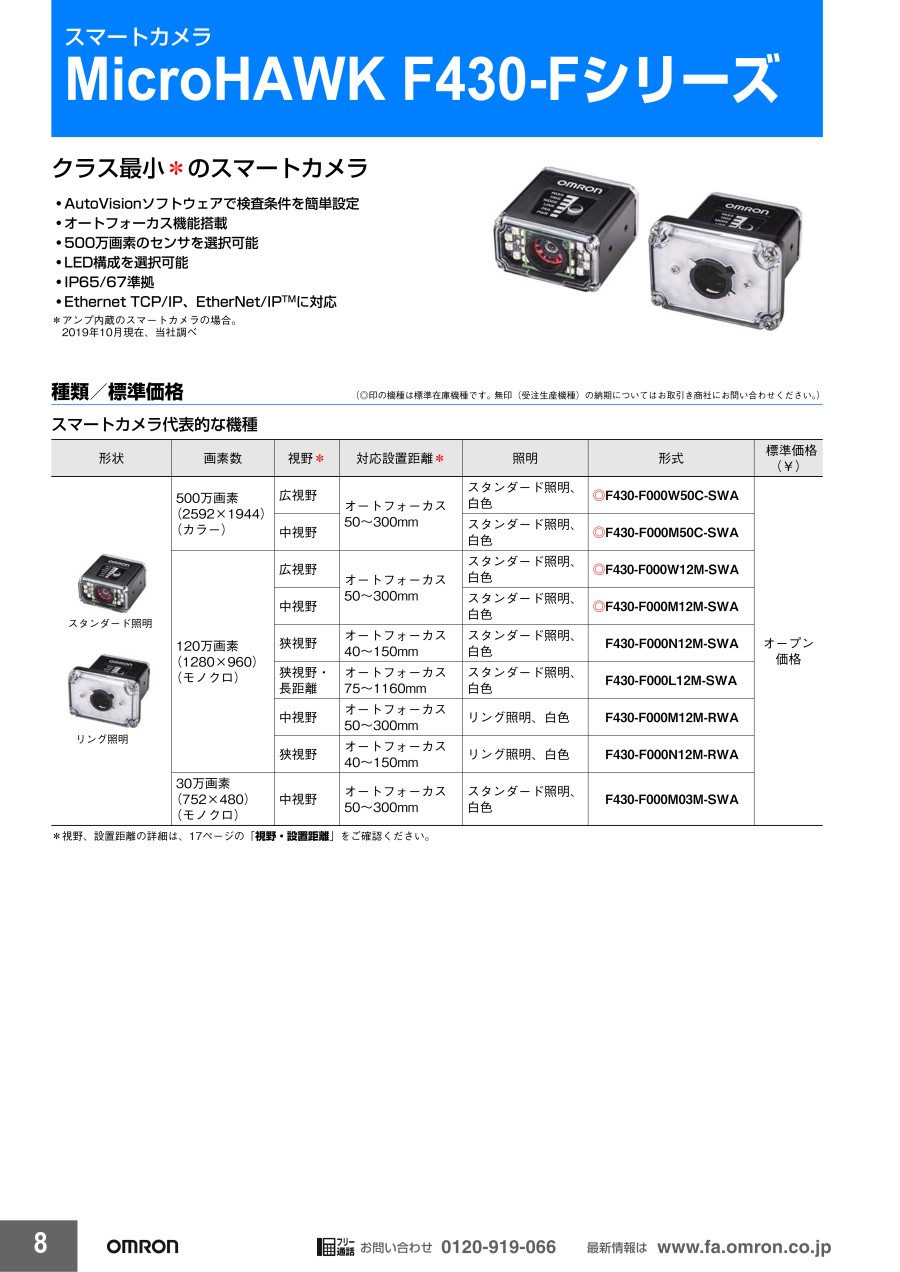

カタログ

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
