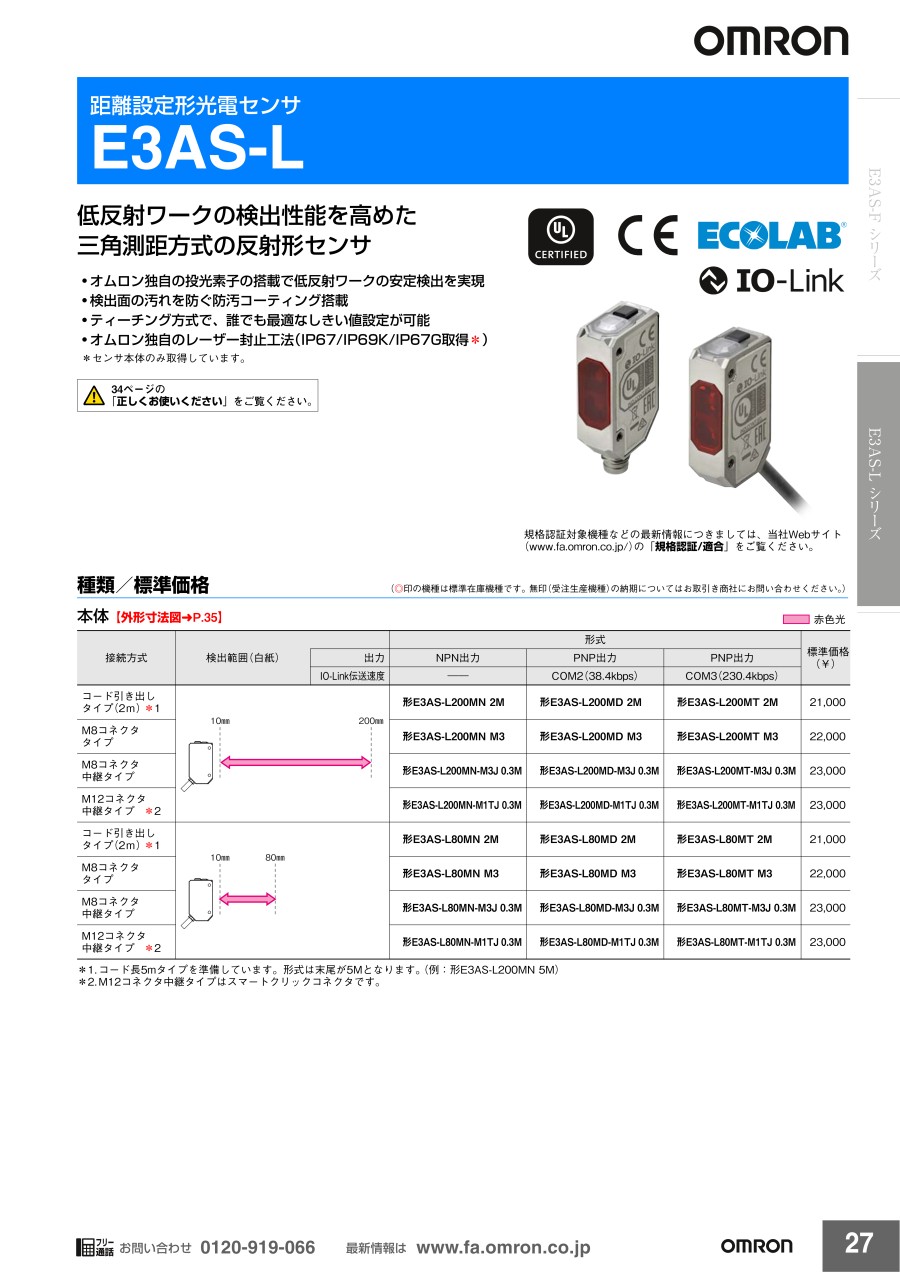

距離設定形光電センサ E3AS-L
- 通常単価(税別)
- 21,415円～23,794円
- 税込単価
- 23,557円～26,173円
低反射ワークの検出性能を高めた三角測距方式の反射形センサ。【特長】・オムロン独...
詳細情報を確認する- 環境対応
- RoHS対応（10物質）
- 種類
- 光電センサ
- 検出方式
- 拡散反射
- アンプ 種類
- 内蔵型
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
未確定：候補が10型番あります。
商品情報
外形図
コード引き出しタイプ/コネクタ中継タイプ
コネクタタイプ
製品仕様
定格/性能
| 項目 | 形式 | |||
|---|---|---|---|---|
| NPN出力 | 形E3AS-L200MN | 形E3AS-L80MN | ||
| PNP出力/COM3 | 形E3AS-L200MT | 形E3AS-L80MT | ||
| 検出方式 | 距離設定形 | |||
| 検出距離範囲 | 10mm～設定距離（白紙、黒紙100×100mm） | |||
| 設定範囲 | 40～200mm（白紙、黒紙100×100mm） | 20～80mm（白紙、黒紙100×100mm） | ||
| 投光スポット径（参考値） | □25mm（距離200mm時） | Φ4mm（距離80mm時） | ||
| 応差 | 設定距離の10％以下 | 白紙：設定距離の2％以下 黒紙：設定距離の5％以下 | ||
| 反射率特性（白黒誤差） | 設定距離の10％以下 | 設定距離の5％以下 | ||
| 光源（発光波長） | 赤色発光ダイオード（624nm） | 赤色発光ダイオード（650nm） | ||
| 電源電圧 | DC10～30V（リップル（p-p）10％含む）Class2 | |||
| 消費電流 | 35mA以下 | |||
| 入出力 | 制御出力 | 負荷電源電圧DC30V以下 Class2、負荷電流100mA以下 （残留電圧 負荷電流10mA未満：1V以下、負荷電流10～100mA未満：2V以下） オープンコレクタ出力形（NPN/PNP出力 形式によって異なります） | ||
| NPN | 出力1：NO（ノーマルオープン）、出力2：NC（ノーマルクローズ） | |||
| PNP/COM3 | 出力1：NO（ノーマルオープン）/COM3、出力2：NC（ノーマルクローズ） | |||
| 保護回路 | 電源逆接続保護、出力短絡保護、出力逆接続保護 | |||
| 応答時間 | 動作・復帰：各1ms以下 | |||
| 距離設定 | ティーチング方式/IO-Link通信での設定 | |||
| 使用周囲照度 | 受光面照度 白熱灯：3000lx以下、太陽光：10000lx以下 | |||
| 周囲温度範囲 | 動作時：-25～+55℃、保存時：-40～+70℃（ただし、氷結・結露しないこと） | |||
| 周囲湿度範囲 | 動作時：35～85％RH、保存時：35～95％RH（ただし、結露しないこと） | |||
| 絶縁抵抗 | 20MΩ以上（DC500Vメガにて） | |||
| 耐電圧 | AC1000V 50/60Hz 1min | |||
| 振動（耐久） | 10～55Hz 複振幅1.5mm X、Y、Z各方向 2h | |||
| 衝撃（耐久） | 500m/s2 X、Y、Z各方向 3回 | |||
| 保護構造 | IP67（IEC60529）、IP69K（ISO20653）、IP67G（JIS C 0920 附属書1） | |||
| 表示灯 | 動作表示灯（橙色）、安定・通信表示灯（緑色*） * IO-Link通信モード（COMモード）時：点滅 | |||
| 接続方式 | コード引き出しタイプ（標準コード長2m）、M8コネクタタイプ（標準コード長0.3m）、 M12スマートクリックコネクタ中継タイプ（標準コード長0.3m） | |||
| 質量 （梱包状態/ 本体のみ） | コード引き出しタイプ（2m） | 約135g/約90g | ||
| M8コネクタタイプ | 約75g/約30g | |||
| M12スマートクリック コネクタ中継タイプ | 約95g/約50g | |||
| 材質 | ケース | ステンレス（SUS316L） | ||
| レンズ部 | メタクリル樹脂（PMMA） | |||
| 表示部 | ポリアミド11（PA11） | |||
| 主なIO-Link機能 | ・NO（ノーマルオープン）/NC（ノーマルクローズ）の動作モード切替 ・ティーチングの実行（2点ティーチング、背景ティーチング） ・しきい値の設定 ・制御出力のタイマ機能およびタイマ時間の選択 ・設定初期化 ・キーロック機能設定（無効/有効（ボタンで解除可）/有効（ボタンで解除不可）） | |||
| IO-Link通信 仕様 | IO-Link仕様 | Ver1.1 | ||
| 伝送速度 | COM3（230.4kbps） | |||
| データ長 | PDサイズ：1byte、ODサイズ：1byte（M-sequence type：TYPE_2_1） | |||
| 最小サイクルタイム | COM3：1.2ms | |||
| 付属品 | 取扱説明書、コンプライアンスシート、インデックスリスト（IO-Linkタイプのみ付属） 注. 取りつけ金具は別売 | |||
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
21,631円 ( 23,794円 ) | 1日目 |
21,415円 ( 23,557円 ) | 1日目 |
22,207円 ( 24,428円 ) | 1日目 |
21,631円 ( 23,794円 ) | 1日目 |
23,794円 ( 26,173円 ) | 1日目 |
21,631円 ( 23,794円 ) | 1日目 |
23,794円 ( 26,173円 ) | 1日目 |
22,207円 ( 24,428円 ) | 1日目 |
21,631円 ( 23,794円 ) | 1日目 |
23,794円 ( 26,173円 ) | 1日目 |
詳細情報
基本情報
低反射ワークの検出性能を高めた三角測距方式の反射形センサ。
【特長】
・オムロン独自の投光素子の搭載で低反射ワークの安定検出を実現
・検出面の汚れを防ぐ防汚コーティング搭載
・ティーチング方式で、誰でも最適なしきい値設定が可能
・オムロン独自のレーザー封止工法IP67/IP69K/IP67G取得（センサ本体のみ取得しています）
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
距離設定形光電センサ E3AS-Lのレビュー
交換用に
4
4.02024/04/03
予防保全で巡視をしていたら反応が鈍くなって
いるように感じられらので購入。
検索しやすくすぐ見つかりました。
0人が参考にしています。
