オムロン

距離設定形光電センサ TOFレーザセンサ【E3AS-F】

カタログ |

通常単価(税別): 18,747円～23,794円

税込単価: 20,622円～26,173円

通常出荷日：1日目

反射形光電センサの「距離革新」搬送ラインに最適な50～1500mmの検出範囲。【特長】・搬送ワークを選...

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

よく一緒に見られています

通常出荷日：在庫品1日目

よく一緒に見られています

通常出荷日：在庫品1日目

未確定：候補が21型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

コード引き出しタイプ/コネクタ中継タイプ

コネクタタイプ

*A寸法
金属筐体（形E3AS-F□M□ M3）：9.6mm
樹脂筐体（形E3AS-F□P□ M3）：11.6mm

製品仕様

定格/性能

項目		形式
		NPN出力	形E3AS-F1500I□N	形E3AS-F1000I□N
		PNP出力/COM3	形E3AS-F1500I□T	形E3AS-F1000I□T
タイプ			金属筐体（□：M）、樹脂筐体（□：P）
検出方式			TOF（Time of flight）
検出距離範囲			50～設定距離（白紙、黒紙200×200mm）	50～設定距離（白紙、黒紙200×200mm）
設定範囲			100～1500mm（白紙200×200mm） 100～1000mm（黒紙200×200mm）	100～1000mm（白紙200×200mm） 100～500mm（黒紙200×200mm）
投光スポット径（参考値）			Φ95mm（距離1000mm時）
応差			設定距離の15％以下（設定距離200mm以上）
反射率特性（白黒誤差）			設定距離の10％以下（設定距離200mm以上）
光源（発光波長）			赤外レーザー（940nm）Class1（IEC/EN60825-1：2014）
電源電圧			DC10～30V（リップル（p-p）10％含む）Class2
消費電流			30mA以下
入出力	制御出力		負荷電源電圧DC30V以下 Class2、負荷電流100mA以下（残留電圧負荷電流10mA未満：1V以下、負荷電流10～100mA未満：2V以下）オープンコレクタ出力形（NPN/PNP出力形式によって異なります）
		NPN	出力1：NO（ノーマルオープン）、出力2：NC（ノーマルクローズ）
		PNP/COM3	出力1：NO（ノーマルオープン）/COM3、出力2：NC（ノーマルクローズ）
保護回路			電源逆接続保護、出力短絡保護、出力逆接続保護
応答時間			動作・復帰：各150ms以下	動作・復帰：各90ms以下
距離設定			ティーチング方式/IO-Link通信での設定
使用周囲照度			受光面照度白熱灯：3000lx以下、太陽光：10000lx以下
周囲温度範囲			動作時：-20～+55℃、保存時：-40～+70℃（ただし、氷結・結露しないこと）
周囲湿度範囲			動作時：35～85％RH、保存時：35～95％RH（ただし、結露しないこと）
絶縁抵抗			20MΩ以上（DC500Vメガにて）
耐電圧			AC1000V 50/60Hz 1min
振動（耐久）			10～55Hz 複振幅1.5mm X、Y、Z各方向 2h
衝撃（耐久）			500m/s2 X、Y、Z各方向 3回
保護構造			IP67（IEC60529）、IP69K（ISO20653）、IP67G（JIS C 0920 附属書1）
表示灯			動作表示灯（橙色）、安定・通信表示灯（緑色） IO-Link通信モード（COMモード）時：点滅
接続方式			コード引き出しタイプ（標準コード長2m）、M8コネクタタイプ（標準コード長0.3m）、 M12スマートクリックコネクタ中継タイプ（標準コード長0.3m）
質量（梱包状態/ 本体のみ）	コード引き出しタイプ（2m）		金属筐体タイプ：約135g/約90g 樹脂筐体タイプ：約115g/約70g
	M8コネクタタイプ		金属筐体タイプ：約75g/約30g 樹脂筐体タイプ：約60g/約15g
	M12スマートクリックコネクタ中継タイプ		金属筐体タイプ：約95g/約50g 樹脂筐体タイプ：約75g/約30g
材質	ケース		金属筐体タイプ：本体/取りつけ部/コネクタ部ステンレス（SUS316L）樹脂筐体タイプ：本体ポリブチレンテレフタレート（PBT）/ポリカーボネート（PC）、取りつけ部/コネクタ部黄銅Niメッキ
	レンズ部		メタクリル樹脂（PMMA）
	表示部		金属筐体タイプ：ポリアミド11（PA11）樹脂筐体タイプ：ポリエーテルスルホン樹脂（PES）
主なIO-Link機能			・NO（ノーマルオープン）/NC（ノーマルクローズ）の動作モード切替・ティーチングの実行（2点ティーチング、背景ティーチング）・しきい値の設定・制御出力のタイマ機能およびタイマ時間の選択・モニタ出力（検出量、受光量の出力）・設定初期化・キーロック機能設定（無効/有効（ボタンで解除可）/有効（ボタンで解除不可））
IO-Link通信仕様	IO-Link仕様		Ver1.1
	伝送速度		COM3（230.4kbps）
	データ長		PDサイズ：4byte、ODサイズ：1byte（M-sequence type：TYPE_2_V）
	最小サイクルタイム		COM3：1.2ms
付属品			取扱説明書、コンプライアンスシート、インデックスリスト（IO-Linkタイプのみ付属）、FDA証明ラベル注. 取りつけ金具は別売

型番リスト

表示件数

型番

注文停止中

E3AS-F1000IMN 2M

注文停止中

E3AS-F1000IMN-M1TJ 0.3M

注文停止中

E3AS-F1000IMN M3

注文停止中

E3AS-F1000IMT 2M

注文停止中

E3AS-F1000IMT-M1TJ 0.3M

注文停止中

E3AS-F1000IPN 2M

注文停止中

E3AS-F1000IPN-M1TJ 0.3M

注文停止中

E3AS-F1000IPN M3

注文停止中

E3AS-F1000IPT 2M

注文停止中

E3AS-F1000IPT-M1TJ 0.3M

注文停止中

E3AS-F1500IMN 2M

注文停止中

E3AS-F1500IMN-M1TJ 0.3M

注文停止中

E3AS-F1500IMN M3

注文停止中

E3AS-F1500IMT 2M

注文停止中

E3AS-F1500IMT-M1TJ 0.3M

注文停止中

E3AS-F1500IMT M3

注文停止中

E3AS-F1500IPN 2M

注文停止中

E3AS-F1500IPN-M1TJ 0.3M

注文停止中

E3AS-F1500IPN M3

注文停止中

E3AS-F1500IPT 2M

注文停止中

E3AS-F1500IPT-M1TJ 0.3M

検出距離【区分】

商品タイプ

出力形式

接続方式

コード長

(m)

RoHS?

最小発注数量

～1000	金属筐体	NPN出力	コード引き出しタイプ	2	10	1個
～1000	金属筐体	NPN出力	M12スマートクリックコネクタ中継タイプ	0.3	10	1個
～1000	金属筐体	NPN出力	M8コネクタタイプ	0.3	10	1個
～1000	金属筐体	PNP出力	コード引き出しタイプ	2	10	1個
～1000	金属筐体	PNP出力	M12スマートクリックコネクタ中継タイプ	0.3	10	1個
～1000	樹脂筐体	NPN出力	コード引き出しタイプ	2	10	1個
～1000	樹脂筐体	NPN出力	M12スマートクリックコネクタ中継タイプ	0.3	10	1個
～1000	樹脂筐体	NPN出力	M8コネクタタイプ	0.3	10	1個
～1000	樹脂筐体	PNP出力	コード引き出しタイプ	2	10	1個
～1000	樹脂筐体	PNP出力	M12スマートクリックコネクタ中継タイプ	0.3	10	1個
～2000	金属筐体	NPN出力	コード引き出しタイプ	2	10	1個
～2000	金属筐体	NPN出力	M12スマートクリックコネクタ中継タイプ	0.3	10	1個
～2000	金属筐体	NPN出力	M8コネクタタイプ	0.3	10	1個
～2000	金属筐体	PNP出力	コード引き出しタイプ	2	10	1個
～2000	金属筐体	PNP出力	M12スマートクリックコネクタ中継タイプ	0.3	10	1個
～2000	金属筐体	PNP出力	M8コネクタタイプ	0.3	10	1個
～2000	樹脂筐体	NPN出力	コード引き出しタイプ	2	10	1個
～2000	樹脂筐体	NPN出力	M12スマートクリックコネクタ中継タイプ	0.3	10	1個
～2000	樹脂筐体	NPN出力	M8コネクタタイプ	0.3	10	1個
～2000	樹脂筐体	PNP出力	コード引き出しタイプ	2	10	1個
～2000	樹脂筐体	PNP出力	M12スマートクリックコネクタ中継タイプ	0.3	10	1個

通常単価(税別) (税込単価)	通常出荷日

21,631円 ( 23,794円 )	1日目
23,794円 ( 26,173円 )	1日目
22,207円 ( 24,428円 )	1日目
21,631円 ( 23,794円 )	1日目
23,794円 ( 26,173円 )	1日目
18,747円 ( 20,622円 )	1日目
20,910円 ( 23,001円 )	1日目
19,179円 ( 21,097円 )	1日目
18,747円 ( 20,622円 )	1日目
20,910円 ( 23,001円 )	1日目
21,631円 ( 23,794円 )	1日目
23,794円 ( 26,173円 )	1日目
22,207円 ( 24,428円 )	1日目
21,631円 ( 23,794円 )	1日目
23,794円 ( 26,173円 )	1日目
22,207円 ( 24,428円 )	1日目
18,747円 ( 20,622円 )	1日目
20,910円 ( 23,001円 )	1日目
19,179円 ( 21,097円 )	1日目
18,747円 ( 20,622円 )	1日目
20,910円 ( 23,001円 )	1日目

詳細情報

基本情報

基本情報

反射形光電センサの「距離革新」搬送ラインに最適な50～1500mmの検出範囲。
【特長】
・搬送ワークを選ばないTOF方式
・取りつけ箇所を選ばない小型サイズ（金属筐体（SUS316L）、樹脂筐体）
・検出面の汚れを防ぐ防汚コーティング搭載
・ティーチング方式で、誰でも最適なしきい値設定が可能

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

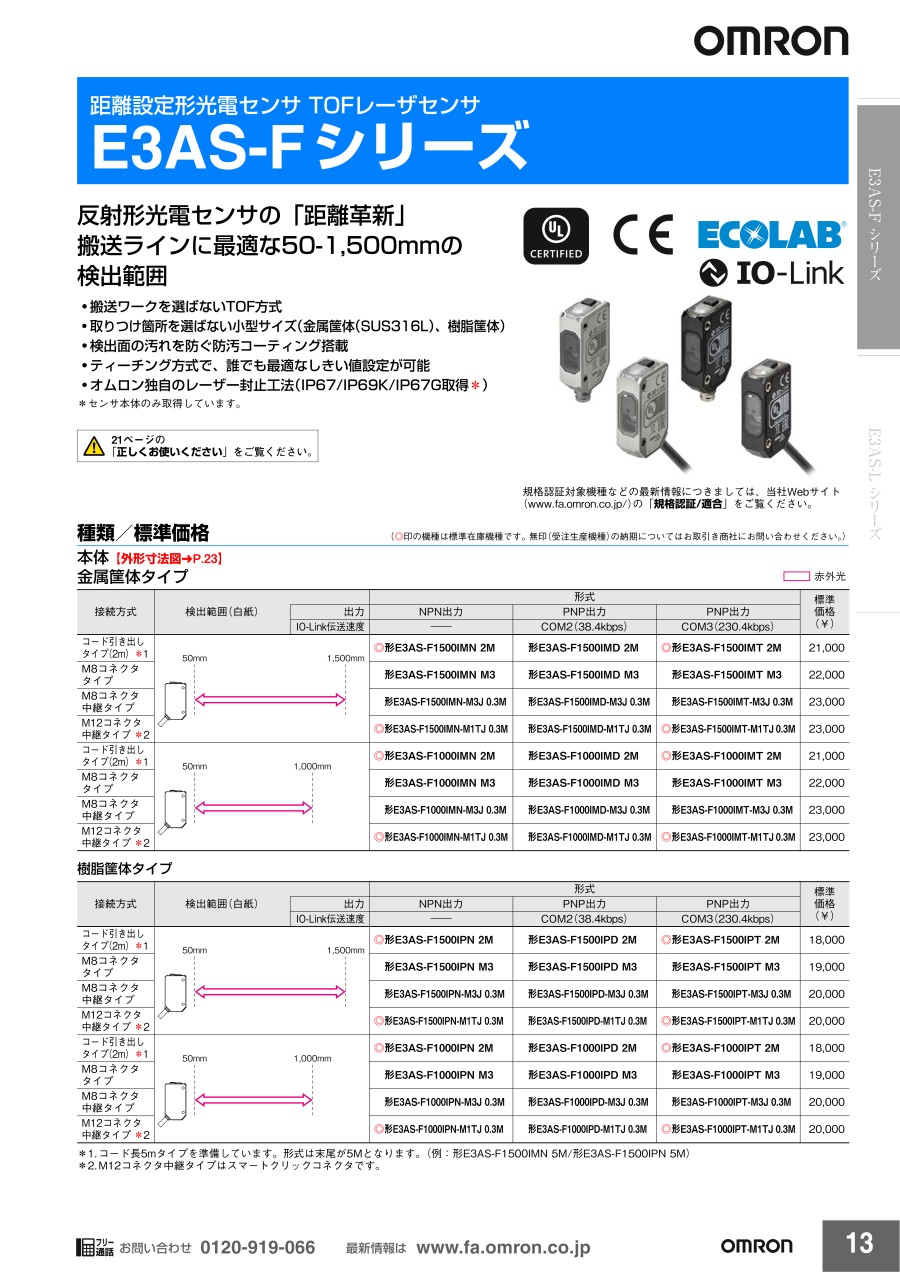

カタログ

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
