昌和発條製作所

フレックスシャフト両回転・遠隔操作用CSタイプ（すべり軸受）

カタログ |

通常単価(税別): -

税込単価: -

よく一緒に見られています

閲覧中の商品と併せてご検討ください

昌和発條製作所

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

昌和発條製作所

通常出荷日：9 日目

軸受けにオイレスメタル（ブッシュ）を使用。基本的には手回し（遠隔操作）用。【特...

種類
フレックスタイプ
最高回転数範囲 (r/min)
100未満
特徴
高精度 / 高耐久性 / 振動吸収
本体材質
硬鋼線
用途
標準
許容最高回転数 (r/min)
100
許容偏角 (deg)
180
動力伝達の記号
C
軸受形式
すべり軸受

ご注意

商品画像は代表画像を掲載しています。詳細形状はカタログをご参照ください。

未確定：候補が15型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

CS-04F、CS-06F、CS-08F、CS-10F、CS-13F

CS-04M、CS-06M、CS-08M、CS-10M、CS-13M

製品仕様

伝導能力

ねじれ角の時計方向とは被駆動軸端面を正面に見た場合を示します。

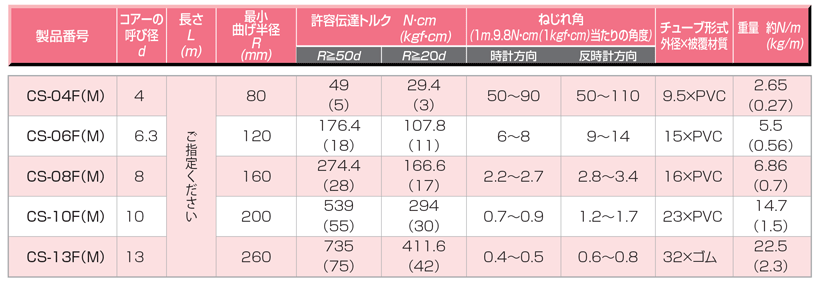

規格表

注意・禁止事項

1）長さ（L寸法）は設計上の最適寸法を御指定ください。
2）このシリーズは直結形です。オーバーハングロードのかかる用途では御注意ください。
3）呼び径10以上の各形式はグリースニップル付きです。
4）このシリーズはコアーとチューブの取外しが可能です。
5）このシリーズのコアーは左右両回転用です。

型番リスト

表示件数

型番

許容トルク範囲

(N・m)

外径 A

(φ)

許容トルク

(N・m)

許容偏心

(mm)

コアー呼び径

駆動側軸端形式

従動側軸端形式

許容偏心範囲詳細

(mm)

長さ

(mm)

RoHS?

最小発注数量

0.05～1.00	16	0.294	4,790	4	丸穴	丸穴	290～4,790	86 ～ 5000	10	1個
0.05～1.00	16	0.294	4,790	4	丸軸	丸穴	290～4,790	86 ～ 5000	10	1個
0.05～1.00	16	0.294	4,790	4	丸軸	丸軸	290～4,790	86 ～ 5000	10	1個
1.01～3.00	22	1.078	4,700	6.3	丸穴	丸穴	200～4,700	112 ～ 5000	10	1個
1.01～3.00	22	1.078	4,700	6.3	丸軸	丸穴	200～4,700	112 ～ 5000	10	1個
1.01～3.00	22	1.078	4,700	6.3	丸軸	丸軸	200～4,700	112 ～ 5000	10	1個
1.01～3.00	28	1.666	4,610	8	丸穴	丸穴	120～4,610	134 ～ 5000	-	1個
1.01～3.00	28	1.666	4,610	8	丸軸	丸穴	120～4,610	134 ～ 5000	10	1個
1.01～3.00	28	1.666	4,610	8	丸軸	丸軸	120～4,610	134 ～ 5000	10	1個
1.01～3.00	32	2.94	4,520	10	丸穴	丸穴	70～4,520	158 ～ 5000	10	1個
1.01～3.00	32	2.94	4,520	10	丸軸	丸穴	70～4,520	158 ～ 5000	10	1個
1.01～3.00	32	2.94	4,520	10	丸軸	丸軸	70～4,520	158 ～ 5000	10	1個
3.01～5.00	35	4.116	4,380	13	丸穴	丸穴	30～4,380	198 ～ 5000	10	1個
3.01～5.00	35	4.116	4,380	13	丸軸	丸穴	30～4,380	198 ～ 5000	10	1個
3.01～5.00	35	4.116	4,380	13	丸軸	丸軸	30～4,380	198 ～ 5000	10	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目

詳細情報

基本情報

基本情報

軸受けにオイレスメタル（ブッシュ）を使用。
基本的には手回し（遠隔操作）用。
【特長】
・インナーシャフト以外の構造はDSタイプと全く同じなので、ローコストで丈夫である
・反時計方向の回転時でも許容伝達トルクが80％までしか下がらない

ご注意

商品画像は代表画像を掲載しています。詳細形状はカタログをご参照ください。

カタログ

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
