FRZシリーズ フィルタレギュレータ
- 通常単価(税別)
- 8,005円～14,949円
- 税込単価
- 8,806円～16,444円
水滴・ドレン除去完了後のラインに最適な新世代フィルタレギュレータ。【特長】・流...
詳細情報を確認する
商品情報
外形図
FRZB30／FRZB31／FRZB32
FRZB40／FRZB41
FRZB50／FRZB51

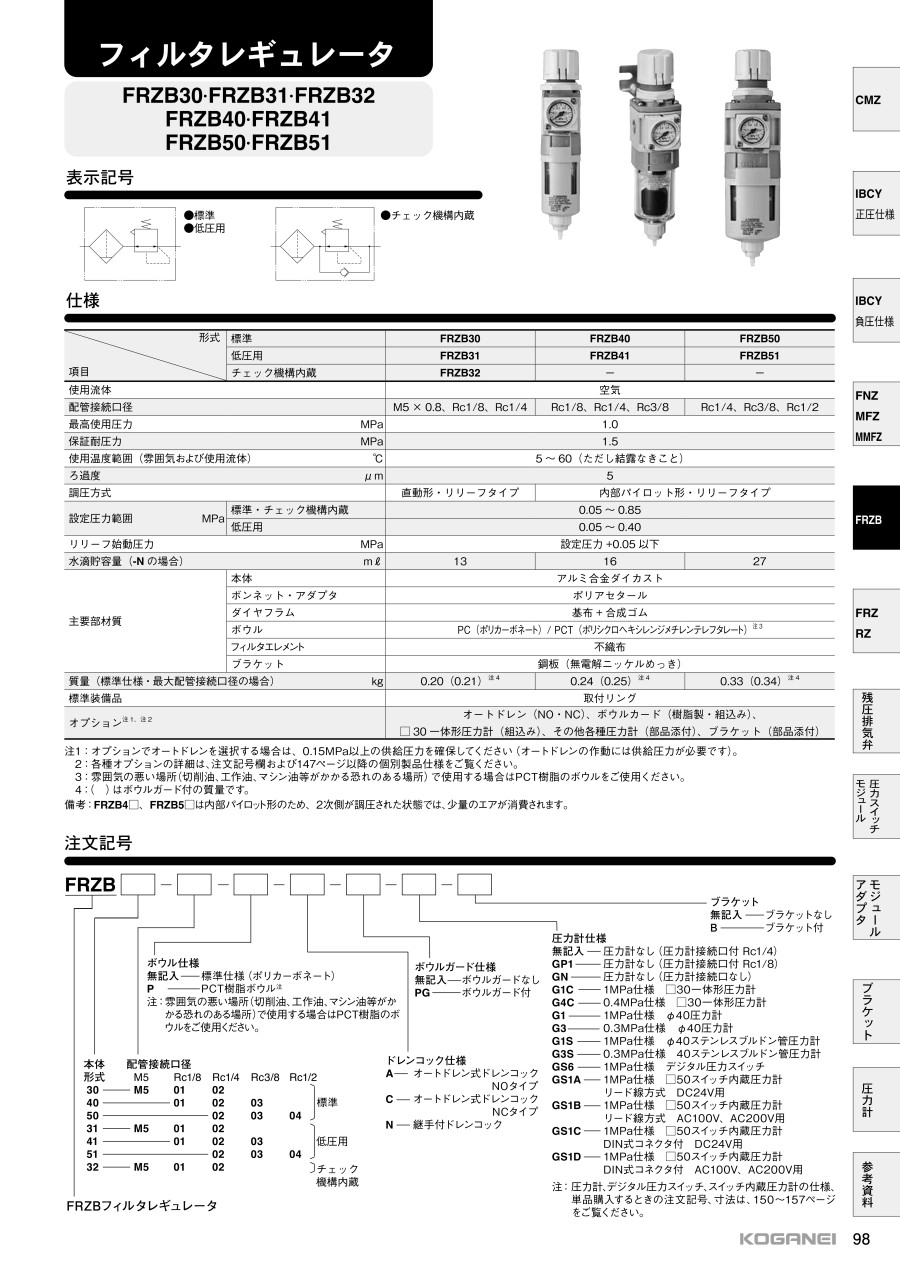

製品仕様
内部構造
FRZB3□／FRZB4□、FRZB5□
| 形式 | FRZB30 | FRZB40 | FRZB50 | |
|---|---|---|---|---|
| FRZB31 | FRZB41 | FRZB51 | ||
| FRZB32 | - | - | ||
| 使用流体 | 空気 | |||
| 配管接続口径 | M5×0.8、Rc1/8、Rc1/4 | Rc1/8、Rc1/4、Rc3/8 | Rc1/4、Rc3/8、Rc1/2 | |
| 最高使用圧力 MPa | 1.0 | |||
| 保証耐圧力 MPa | 1.5 | |||
| 使用温度範囲（雰囲気および使用流体） ℃ | +5～+60（ただし結露なきこと） | |||
| ろ過度μm | 5 | |||
| 調圧方式 | 直動形・リリーフタイプ | 内部パイロット形・リリーフタイプ | ||
| 設定圧力範囲 MPa | 標準・チェック機構内蔵 | 0.05～0.85 | ||
| 低圧用 | 0.05～0.40 | |||
| リリーフ始動圧力 MPa | 設定圧力＋0.05以下 | |||
| 水滴貯容量（-Nの場合） mL | 13 | 16 | 27 | |
| 主要部材質 | 本体 | アルミ合金ダイカスト | ||
| ボンネット・アダプタ | ポリアセタール | |||
| ダイヤフラム | 基布＋合成ゴム | |||
| ボウル | PC（ポリカーポネート）／PCT（ポリシクロヘキシレンジメチレンテレフタレート）注3 | |||
| フィルタエレメント | 不織布 | |||
| ブラケット | 鋼板（無電解ニッケルめっき） | |||
| 質量（標準仕様・最大配管接続口径の場合） kg | 0.20（0.21）注4 | 0.24（0.25）注4 | 0.33（0.34）注4 | |
| 標準装備品 | 取付リング | |||
| オプション注1、注2 | オートドレン（NO・NC）、ボウルカード（樹脂製・組込み）、 □30一体形圧力計（組込み）、その他各種圧力計（部品添付）、ブラケット（部品添付） | |||
- 注1：オプションでオートドレンを選択する場合は、0.15MPa以上の供給圧力を確保してください（オートドレンの作動には供給圧力が必要です）。
- 注2：各種オプションの詳細は、注文記号欄およびデジタルカタログの個別製品仕様をご覧ください。
- 注3：雰囲気の悪い場所（切削油、工作油、マシン油等がかかる恐れのある場所）で使用する場合はPCT樹脂のボウルをご使用ください。
- 注4：（ ）はボウルガード付の質量です。
- 備考：FRZB4□、FRZB5□は内部パイロット形のため、2次側が調圧された状態では、少量のエアが消費されます。
選定サポート情報
注：圧力計、デジタル圧力スイッチ、スイッチ内蔵圧力計の仕様、単品購入するときの注文記号、寸法は、デジタルカタログをご覧ください。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
8,131円 ( 8,944円 ) | 3日目 |
8,131円 ( 8,944円 ) | 3日目 |
8,336円 ( 9,170円 ) | 3日目 |
8,131円 ( 8,944円 ) | 3日目 |
8,131円 ( 8,944円 ) | 3日目 |
9,524円 ( 10,476円 ) | 3日目 |
11,494円 ( 12,643円 ) | 9日目 |
11,495円 ( 12,645円 ) | 10日目 |
13,580円 ( 14,938円 ) | 9日目 |
11,495円 ( 12,645円 ) | 3日目 |
8,775円 ( 9,653円 ) | 9日目 |
8,005円 ( 8,806円 ) | 3日目 |
9,860円 ( 10,846円 ) | 3日目 |
11,494円 ( 12,643円 ) | 10日目 |
11,663円 ( 12,829円 ) | 20日目 |
14,949円 ( 16,444円 ) | 10日目 |
14,949円 ( 16,444円 ) | 3日目 |
13,310円 ( 14,641円 ) | 3日目 |
14,949円 ( 16,444円 ) | 3日目 |
10,719円 ( 11,791円 ) | 3日目 |
詳細情報
基本情報
水滴・ドレン除去完了後のラインに最適な新世代フィルタレギュレータ。
【特長】
・流量特性向上による小形化（短い面間寸法を実現）
・ハンドルの操作性が向上、ボウルの脱着も容易
・□30の一体形圧力計や各種圧力計、圧力スイッチに対応
・耐オゾン仕様、NCU仕様（銅系材質不使用）標準対応（圧力スイッチ、圧力計オプションを除く）
ご注意
- 商品画像は代表画像を掲載しています。詳細形状はカタログをご参照ください。
- 流量特性につきましてはページ100ご参考ください。
