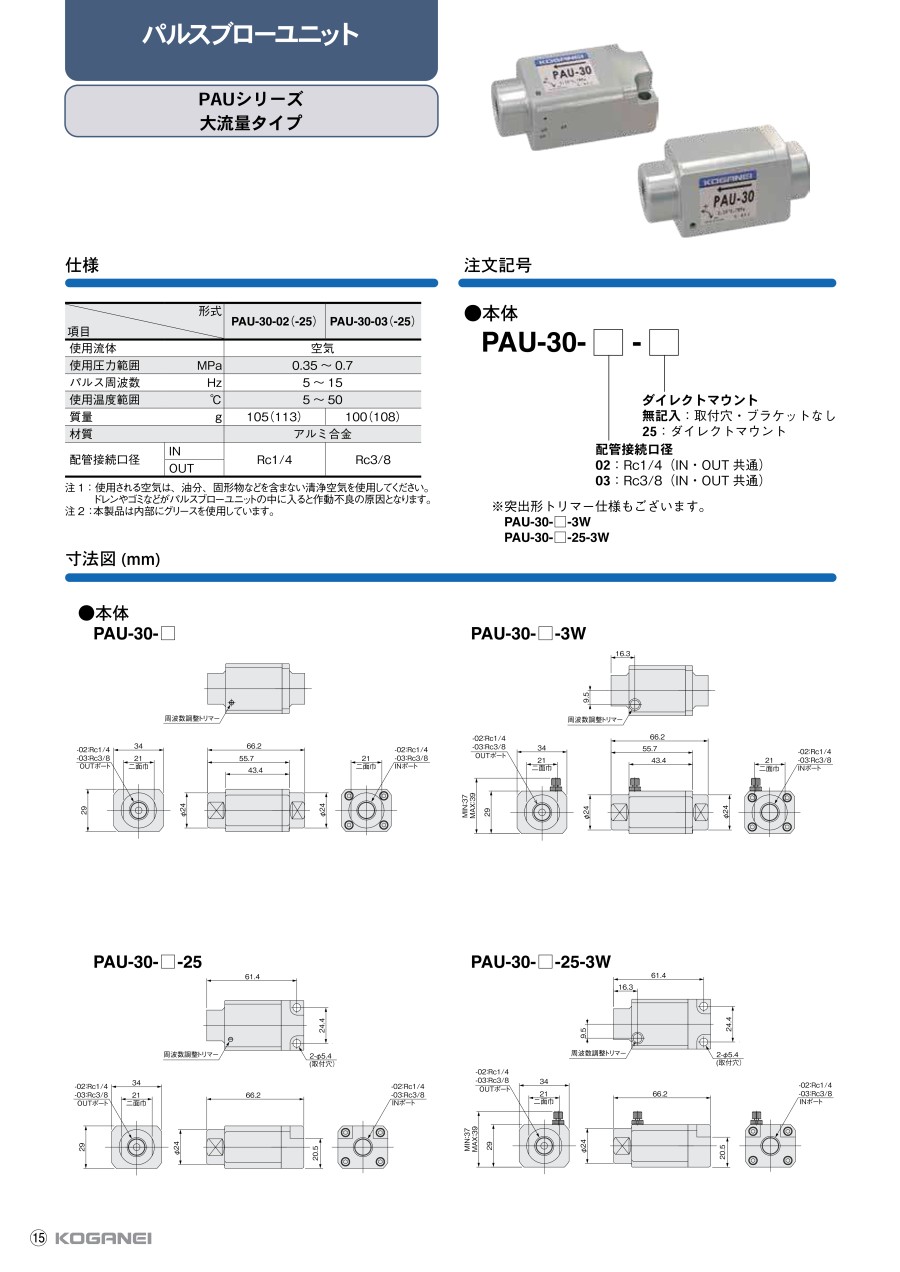

パルスブローエアーガン PAUシリーズ 大流量タイプ

外形図

PAU-30-□／PAU-30-□-25

製品仕様

• 注1：使用される空気は、油分、固形物などを含まない清浄空気を使用してください。 ドレンやゴミなどがパルスブローユニットの中に入ると作動不良の原因となります。
• 注2：本製品は内部にグリースを使用しています。

選定サポート情報

性能・試験情報

トリマー回転数に対する周波数特性及び流量特性

周波数特性／流量特性

• 注1：コガネイ社試験条件（1）による。
• 注2：配管条件や使用するノズルにより周波数特性と流量特性は異なります。
• 注3：仕様表に記載のパルス周波数範囲内（5～15Hz）でご使用ください。

試験条件（1）

パルスブローエアーガン 配管条件による動作について

INポート側の配管条件により動作が不安定になる場合があります。下表をご参照ください。

• 注1：○：動作安定 △：最低周波数5～10Hz（コガネイ社試験条件（2）による）
• 注2：配管条件により圧力降下、流量不足が生じた場合、動作が不安定になります。

試験条件（2）

注意・禁止事項

注意・禁止事項

• エアブローにより飛散物が目に入ること、また騒音性難聴になる可能性があるため保護メガネと耳栓を着用してください。
• 万一に漏れが発生した場合や破損時の安全確保のため、供給側に遮断弁を設置してください。

注意

• 油分、固形物が混入した空気は使用できません。供給流体には清浄空気（ろ過度40μm以下のフィルタを使用のこと）を使用してください。本製品内にドレンやゴミなどが入ると作動不良の原因となります。
• 供給流体は、製品のブローによって結露・結霜が発生しないように、冷凍式エアドライヤ・アフタークーラなどを介して、露点温度を周囲雰囲気温度よりも低くしてください。
• 本製品は仕様表に記載のパルス周波数範囲内でご使用ください。
• 本製品は圧力のバランスで動作するため、パルス動作が安定するよう十分な圧力と流量を供給してください。
• 本製品と連結するエアブローガンは、1対1を推奨します。
• 本製品とエアブローガンを離して接地する場合は、φ8×6チューブ、2m以内を推奨します。
• INポートやOUTポートへの配管の際は下記トルク範囲で締め込んでください。

※INポート側・OUTポート側配管共通

• チューブは外面にキズの無いものを使用してください。また、INポート付近で極端に曲げたりこじったりしないでください。エア漏れの原因になります。
