コンパクト5ポートJSY1000・3000・5000 マニホールドオプションパーツ
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
製品仕様

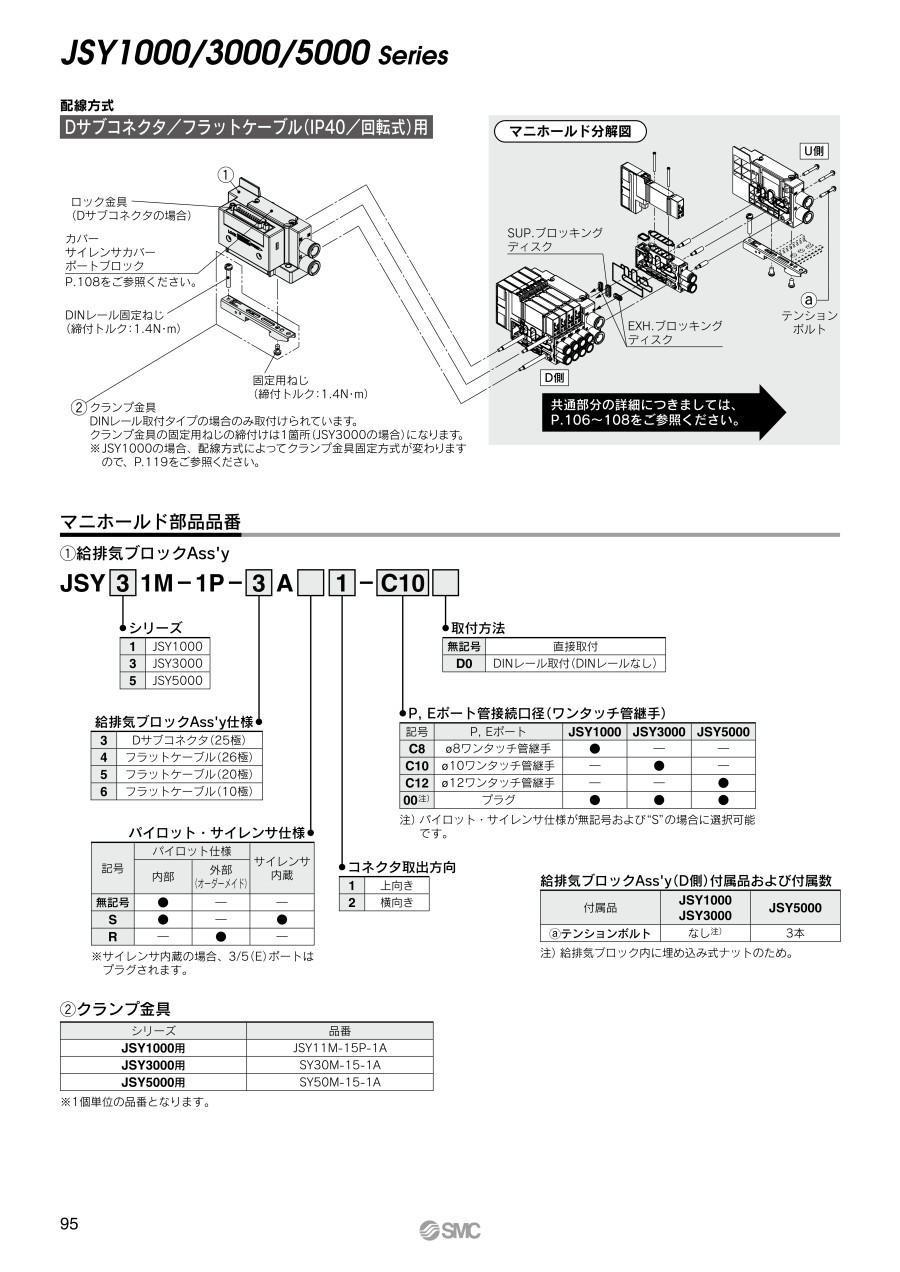

配線方式：Dサブコネクタ／フラットケーブル（IP40／回転式）用
※JSY1000の場合、配線方式によってクランプ金具固定方式が変わります。
■マニホールド部品型番
配線方式：EX120用
※JSY1000の場合、配線方式によってクランプ金具固定方式が変わります。
■マニホールド部品型番
JJ5SY1-10用、JJ5SY3-10用、JJ5SY5-10用
■マニホールド部品型番
【マニホールドブロックAss‘y付属品および付属数】
| 付属品 | 付属数 |
|---|---|
| （1）ベースガスケット | 1枚 |
| （2）コネクタガスケット注） | 1枚 |
| （3）マニホールドブロックガスケット | 1枚 |
| （4）増連用タイロッド | 3本 |
注）JSY1000シリーズにはありません。
【給排気（エンド）ブロックAss'y用カバー、サイレンサカバー、ポートブロック】
注）
1. 分解する前に必ず電源とエアの供給を止めてください。また、アクチュエータ、配管およびマニホールド内部にエアが残っている場合がありますので、エアが完全に排気された事を確認してから、作業してください。
2. 分解、組付を行った場合、カバー、ポートブロックAss'yの締付けが不十分ですとエア漏れの原因になりますのでご注意ください。
ワンタッチ管継手
| 管接続口径 | シリーズ | ||||
|---|---|---|---|---|---|
| JSY1000 | JSY3000 | JSY5000 | |||
| 6.5mmピッチ | 9mmピッチ | ||||
| A・Bポート | φ2 | KQSY10-C2 | - | - | - |
| φ4 | KQSY10-C4-X1336 | - | - | - | |
| φ6 | - | KQSY11-C6-X1336 | KQSY30-C6 | - | |
| φ8 | - | - | KQSY30-C8-X1336 | - | |
| φ10 | - | - | - | KQSY50-C10 | |
| φ12 | - | - | - | KQSY50-C12-X1336 | |
| P・Eポート | φ8 | KQSY30-C8-X1336 | - | - | |
| φ10 | - | - | KQSY31-C10-X1336 | - | |
| φ12 | - | - | - | KQSY50-C12-X1336 | |
プラグ
| 配管ポート | シリーズ | ||
|---|---|---|---|
| JSY1000 | JSY3000 | JSY5000 | |
| P・Eポート | JSY11M-62P-1A | JSY31M-62P-1A | JSY51M-62P-1A |
注）A,Bポートのプラグはありませんので、KQ2Pシリーズをご使用ください。
クリップ、ポートプレート
| 配管ポート | シリーズ | |||
|---|---|---|---|---|
| JSY1000 | JSY3000 | JSY5000 | ||
| A・Bポート C2／C4継手用 | A・Bポート C6継手用 | |||
| A・Bポート（クリップ） | SJ1000-CL-1 | JSY11M-19P-1A | JSY31M-19P-1A | JSY51M-19P-1A |
| P・Eポート（ポートプレート） | JSY11M-10P-1 | JSY31M-10P-1 | JSY51M-10P-1 | |
マニホールドオプション
注）取付ねじ締付トルク
- M1.4：0.06N・m（JSY1000）
- M2：0.16N・m（JSY3000）
- M3：0.8N・m（JSY5000）
■ブランキングプレート
- 取付ねじ2本付属
- バルブの追加予定がある場合やメンテナンス時に使用します。
■単独SUP.／EXH.スペーサ
【単独SUP.スペーサ】
- 取付ねじ（2本）、コネクタガスケット、ベースガスケット各1ヶ付属
- 同じマニホールドで異種圧力を使用する場合等に異種圧力の供給ポートとして使用します。
※JSY1000シリーズは本体とプラグインスペーサ部が分離されています。また、コネクタガスケットはありません。
【単独EXH.スペーサ】
- 取付ねじ（2本）、コネクタガスケット、ベースガスケット各1ヶ付属
- 回路上、バルブ排気が他のバルブに影響するような場合等、単独で排気させる時に使用します。
※JSY1000シリーズは本体とプラグインスペーサ部が分離されています。また、コネクタガスケットはありません。
※取付ねじ型番（補修用）
- JSY1000：JSY11V-23-2A
- JSY3000：JSY31V-23-2A
- JSY5000：JSY51V-23-2A
■SUP.、EXH.ブロッキングディスク
【SUP.ブロッキングディスク】
- マニホールドバルブの圧力供給通路に、SUP.ブロッキングディスクを入れることにより、高低2種類の異なった圧力をひとつのマニホールドに供給することができます。
【EXH.ブロッキングディスク】
- マニホールドバルブの排気通路に、EXH.ブロッキングディスクを入れることにより、バルブの排気が他のバルブに影響しないように、分割することができます。また、正圧、真空混合のマニホールドにも使用できます。（EA／EB両側のEXH.をブロックする場合、2ヶ必要になります。
| シリーズ | SUP.ブロッキングディスク | EXH.ブロッキングディスク |
|---|---|---|
| JSY1000 | JSY11M-40P-1A | JSY11M-40P-1A |
| JSY3000 | JSY31M-40P-1A | JSY31M-40P-2A |
| JSY5000 | JSY51M-40P-1A | JSY51M-40P-1A |
型番リスト
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
2,408円 ( 2,649円 ) | 9日目 |
2,408円 ( 2,649円 ) | 9日目 |
958円 ( 1,054円 ) | 9日目 |
詳細情報
