メカニカル部品技術窓口
コンパクト5ポートJSY1000・3000・5000 マニホールド オプションパーツ
- 通常単価(税別)
- 896円
- 税込単価
- 986円
コンパクト5ポートソレノイドバルブ ノンプラグイン JSY1000・3000・...
詳細情報を確認する未確定：候補が2型番あります。
商品情報
製品仕様

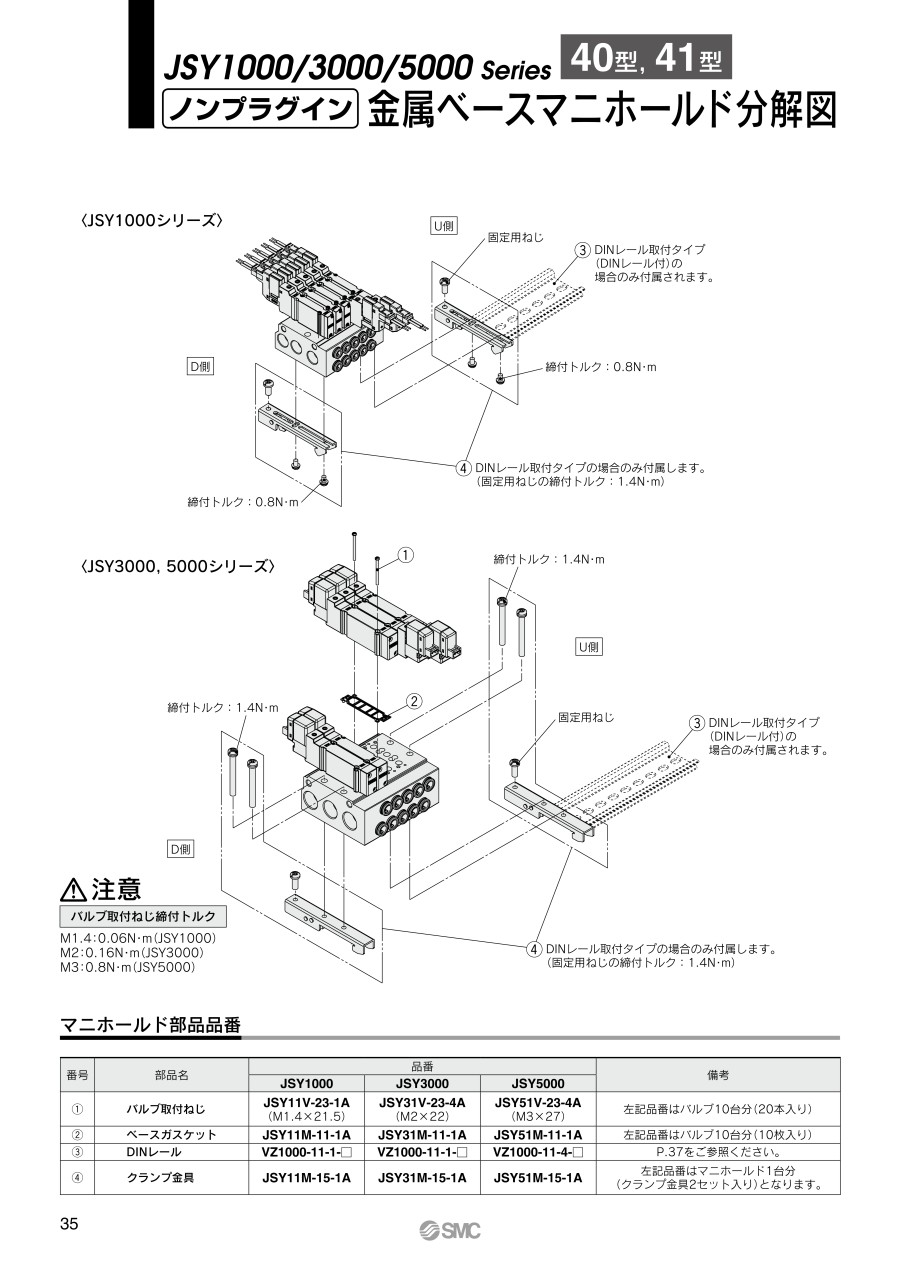

マニホールド分解図
■JSY1000シリーズ
■JSY3000、5000シリーズ
【注意】
バルブ取付ねじ締付トルク
- M1.4：0.06N・m（JSY1000）
- M2：0.16N・m（JSY3000）
- M3：0.8N・m（JSY5000）
マニホールド部品型番
| 番号 | 部品名 | 型番 | ||
|---|---|---|---|---|
| JSY1000 | JSY3000 | JSY5000 | ||
| （1） | バルブ取付ねじ | - | JSY31V-23-4A（M2×22） | JSY51V-23-4A（M3×27） |
| （2） | ベースガスケット | JSY11M-11-1A | JSY31M-11-1A | JSY51M-11-1A |
| （4） | クランプ金具 | JSY11M-15-1A | JSY31M-15-1A | JSY51M-15-1A |
ワンタッチ管継手
| 接続口径 | JSY3000 | JSY5000 | |
|---|---|---|---|
| A・Bポート | φ4 | KQSY30-C4 | - |
| φ6 | - | KQSY50-C6 | |
| φ8 | - | KQSY50-C8 | |
クリップ、ポートプレート
| - | JSY1000 | JSY3000 | JSY5000 | |
|---|---|---|---|---|
| A・BポートC2／C4継手用 | A・BポートC6継手用 | |||
| クリップ | JSY11M-19-4A | JSY11M-19-3A | JSY31M-19-3A | JSY51M-19-3A |
| ポートプレート | JSY11M-10-4A | JSY11M-10-3A | JSY31M-10-3A | JSY51M-10-3A |
ブランキングプレート
- 取付ねじ2本入り付
- バルブの追加予定がある場合やメンテナンス時に使用します。
【型番表示方法】
単独SUP.／EXH.スペーサ
■単独SUP.スペーサ
- 取付ねじ2本入り、ベースガスケット1ヶ付
- 同じマニホールドで異種圧力を使用する場合等に異種圧力の供給ポートとして使用します。
■単独EXH.スペーサ
- 取付ねじ2本入り、ベースガスケット1ヶ付
- 回路上、バルブ排気が他のバルブに影響するような場合等、単独で排気させる時に使用します。
【型番表示方法】
【取付ねじ型番（補修用）】
- JSY3000：JSY31V-23-5A
- JSY5000：JSY51V-23-5A
プラグコネクタ
【型番表示方法】
■JSY1000用
詳細情報
