4ポートソレノイドバルブ SJ2000・3000シリーズ マニホールドオプションパーツ
- 通常単価(税別)
- 287円～42,789円
- 税込単価
- 316円～47,068円
4ポートソレノイドバルブ SJ2000・3000シリーズ、ブロックAss'y等...
詳細情報を確認する- 適用シリーズ
- SMC SJ2000/3000シリーズ
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
- 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
- スペック、材質の詳細はカタログをご参照ください。
- 商品画像はイメージです。実際の商品とは異なりますのでご注意ください。
商品情報
製品仕様
コネクタ接続
60P形（フラットケーブル対応）マニホールドの場合
■構成部品／プラグインタイプ（コネクタ接続）
| 番号 | 部品名 | 型番 | 備考 | |
|---|---|---|---|---|
| 1 | 給排気ブロックAss'y | 異種圧力用内部パイロット仕様注1） | SJ3000-50-3A-C8 | （ミリサイズ） C8：Φ8ワンタッチ管継手付（ストレート） |
| 3 | コネクタブロックAss'y | SJ3000-42-□A-□ | 下記コネクタブロックAss'y型番表をご参照ください。 | |
注1）異種圧力用給排気ブロックAss'yのみではバルブは作動できませんので、必ず内部または外部パイロット仕様給排気ブロックAss'yと組合せてご選定ください。
■コネクタブロックAss'y型番表
| コネクタ仕様 | 取付位置 | 型番 | 備考 |
|---|---|---|---|
| フラットケーブル26極用 | D側 | SJ3000-42-2A-□ | □：1（コネクタ上向） |
■コネクタブロックAss'y型番表示方法

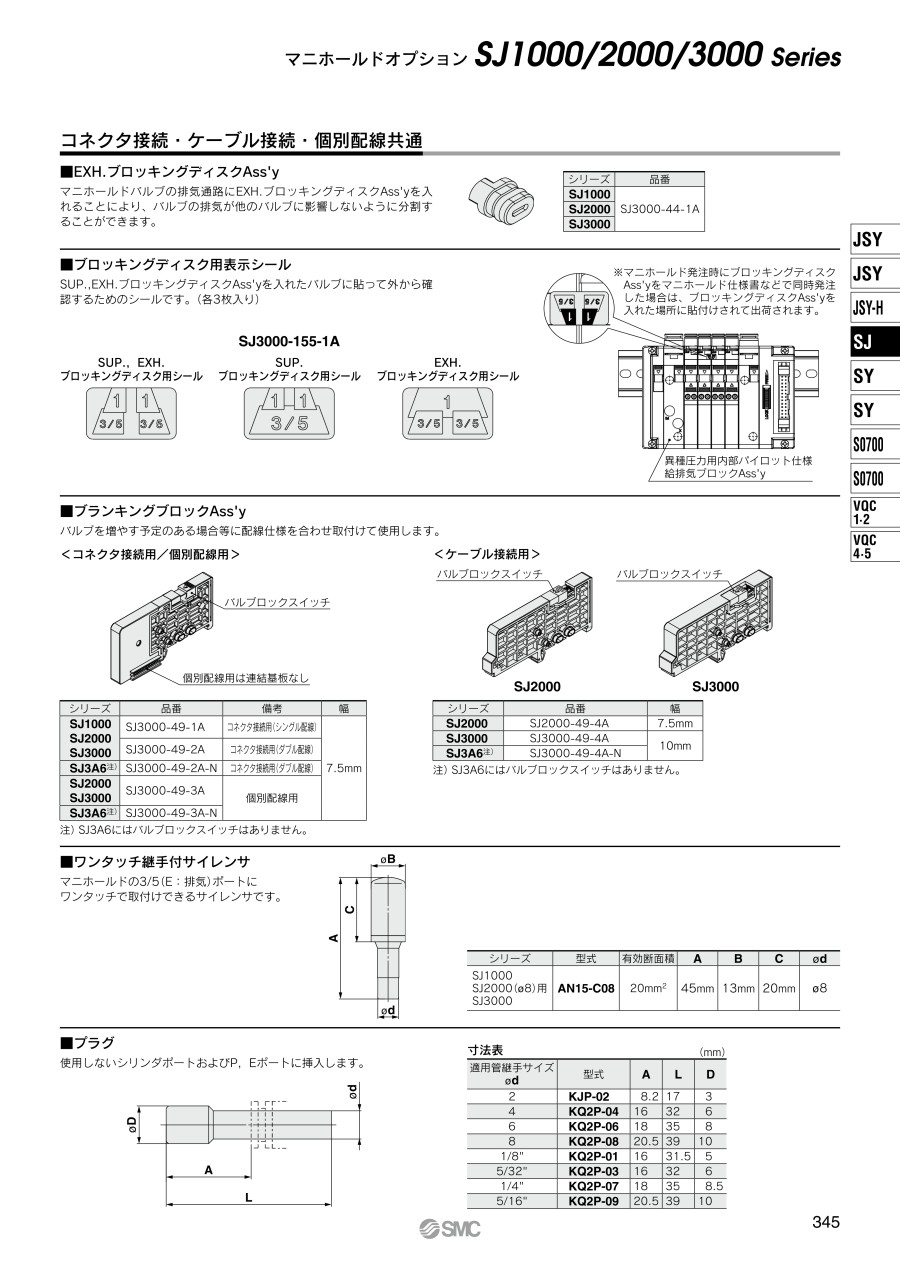

コネクタ接続・ケーブル接続・個別配線共通
■ブランキングブロックAss'y
- バルブを増やす予定のある場合等に配線仕様を合わせ取付けて使用します。
＜コネクタ接続用／個別配線用＞
| シリーズ | 型番 | 備考 | 幅 |
|---|---|---|---|
| SJ2000 SJ3000 | SJ3000-49-2A | コネクタ接続用（ダブル配線） | 7.5mm |
コネクタ接続・個別配線用
■減圧弁ブロック／型番表示方法
- D側より供給された圧力をマニホールド内で減圧する場合に使用します。
- 減圧弁ブロックよりU側のバルブはすべて減圧されます。
注1）減圧弁ブロックは、必ずマニホールドの1（P）ポートから加圧してご使用ください。
注意・禁止事項
- ※ 上記以外の情報につきましてはデジタルカタログをご覧ください。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
6,919円 ( 7,611円 ) | 6日目 |
7,689円 ( 8,458円 ) | 6日目 |
7,256円 ( 7,982円 ) | 6日目 |
42,789円 ( 47,068円 ) | 15日目 |
391円 ( 430円 ) | 6日目 |
313円 ( 344円 ) | 15日目 |
342円 ( 376円 ) | 15日目 |
361円 ( 397円 ) | 15日目 |
412円 ( 453円 ) | 15日目 |
287円 ( 316円 ) | 15日目 |
2,958円 ( 3,254円 ) | 6日目 |
3,509円 ( 3,860円 ) | 6日目 |
3,509円 ( 3,860円 ) | 6日目 |
5,071円 ( 5,578円 ) | 6日目 |
6,594円 ( 7,253円 ) | 9日目 |
1,747円 ( 1,922円 ) | 6日目 |
554円 ( 609円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
4ポートソレノイドバルブ SJ2000・3000シリーズ、ブロックAss'y等のマニホールドオプションパーツです。
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
- 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
- スペック、材質の詳細はカタログをご参照ください。
- 商品画像はイメージです。実際の商品とは異なりますのでご注意ください。
