商品情報

外形図

直接配管形：SYJA3□2-M3（-F）

ベース配管形：SYJA3□4-M5

製品仕様

型式表示方法

仕様

使用流体	空気
使用圧力範囲 MPa	+0.15～+0.7
^注1）パイロット圧力範囲 MPa	使用圧力～+0.7
周囲温度および使用流体温度 ℃	-10～+60（ただし凍結なきこと。）
給油	不要
取付姿勢	自由
^注2）耐衝撃／耐振動 m/s²	150／30

注1）リターン圧力は供給ポート｛1（P）ポート｝より導入し、作動する構造となっていますので、必ず供給ポートには、使用圧力範囲の圧力を供給してください。
注2）耐衝撃：落下式衝撃試験機で主弁の軸方向および直角方向、パイロット信号ONおよびOFF時の各条件でそれぞれ1回試験したとき誤動作なし。（初期における値）
耐振動：45～2,000Hz 1掃引、主弁の軸方向および直角方向、パイロット信号ONおよびOFF時の各条件で試験したとき誤動作なし。（初期における値）

流量特性／質量表

バルブ型番		切換方式	管接続口径	流量特性						パイロット接続口径	質量 g	有効断面積 mm²
				1→2（P→A）			2→3（A→R）
				C［dm³/（s・bar）］	b	Cv	C［dm³/（s・bar）］	b	Cv
直接配管形	SYJA312-M3	N.C.	M3×0.5	-	-	-	-	-	-	M3×0.5	18	0.9
直接配管形	SYJA322-M3	N.O.	M3×0.5	-	-	-	-	-	-		18	0.9
ベース配管形（サブプレート付）	SYJA314-M5	N.C.	M5×0.8	0.41	0.18	0.086	0.35	0.33	0.086		39（サブプレートなし18）	-
ベース配管形（サブプレート付）	SYJA324-M5	N.O.	M5×0.8	0.36	0.31	0.089	0.36	0.31	0.089		39（サブプレートなし18）	-

注）ベース配管形のサブプレートなしの型番はSYJA314／SYJA324となります。

型番リスト

表示件数

型番

切換の種類	接続種類	配管ねじの呼び	ブラケット	配管形式	配管接続口径	最小発注数量

ノーマルクローズ	M	M3	なし	直接配管形	-	1個
ノーマルクローズ	M	M3	あり	直接配管形	-	1個
ノーマルクローズ	M	M5	なし	ベース配管形	M5ポートサブプレート付	1個
ノーマルオープン	M	M3	なし	直接配管形	-	1個
ノーマルオープン	M	M3	あり	直接配管形	-	1個
ノーマルオープン	M	M5	なし	ベース配管形	M5ポートサブプレート付	1個

通常単価(税別) (税込単価)	通常出荷日

3,320円 ( 3,652円 )	6日目
3,469円 ( 3,816円 )	6日目
3,978円 ( 4,376円 )	6日目
3,320円 ( 3,652円 )	6日目
3,638円 ( 4,002円 )	6日目
3,978円 ( 4,376円 )	6日目

詳細情報

基本情報

基本情報

・3ポートエアオペレートバルブのSYJA300シリーズです。

ご注意

■SMC エアシリンダ製品の選定・技術情報
特集ページは　こちら　から、ご確認下さい。

■SMC製品取扱いについて
Webページが無い製品については順次公開を予定しています。
型番が決まっている方は　こちら　から、お見積/ご注文下さい。
スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像を掲載しています。詳細形状はカタログをご参照ください。
CADデータは、一部の型番には対応しておりません。

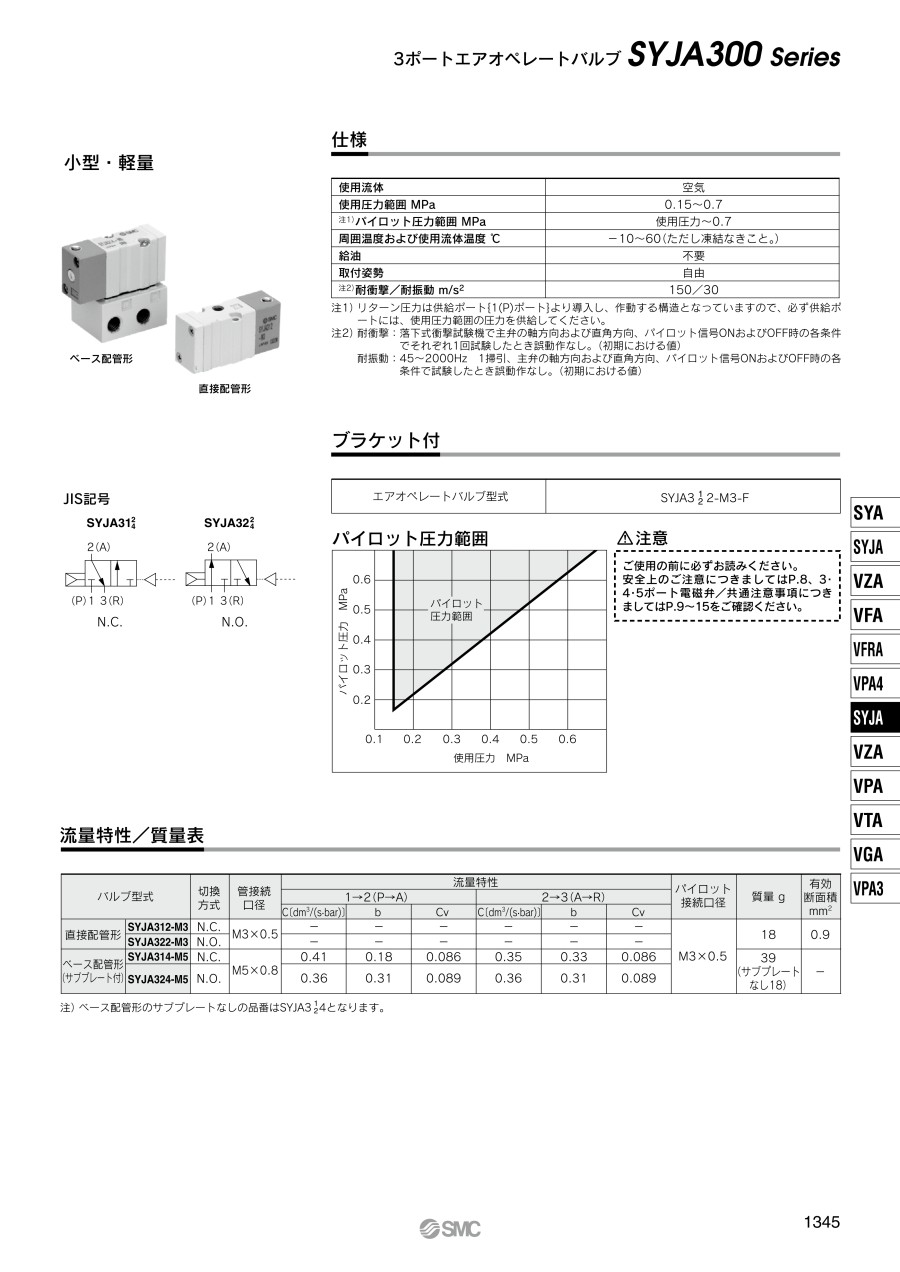

カタログ
