2色表示式 デジタルフロースイッチ PF2M7シリーズ
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
PF2M7□-C4／C6／C8
規格表
| 型番 | A | P |
|---|---|---|
| PF2M701／702／705／710-C4 | 59.1 | φ2.8 深8.4 |
| PF2M701／702／705／710／725／750-C6 | 59.9 | φ2.8 深8.4 |
| PF2M711/721-C8 | 68 | φ2.8 深6.2 |
PF2M7□-□1／2
規格表
| 型番 | A | B | P |
|---|---|---|---|
| PF2M701／702／705／710／725／750-01 | 66 | 14 | φ2.8 深8.4 |
| PF2M701／702／705／710／725／750-N1 | 68 | 14 | φ2.8 深8.4 |
| PF2M701／702／705／710／725／750-F1 | 70 | 14 | φ2.8 深8.4 |
| PF2M711/721-02 | 70 | 17 | φ2.8 深6.2 |
| PF2M711/721-N2 | 70 | 17 | φ2.8 深6.2 |
| PF2M711-F2 | 78 | 21 | φ2.8 深6.2 |
製品仕様
仕様
| 型式 | PF2M701 | PF2M702 | PF2M705 | PF2M710 | PF2M725 | PF2M750 | PF2M711 | PF2M721 | ||
|---|---|---|---|---|---|---|---|---|---|---|
| 流体 | 適用流体注1） | 乾燥空気、N2、Ar、CO2（JIS B8392-1 1.1.2～1.6.2、ISO8573-1 1.1.2～1.6.2） | ||||||||
| 流体温度範囲 | 0～50℃ | |||||||||
| 流量仕様 | 検出方式 | 熱式（本流式） | 熱式（分流式） | |||||||
| 定格流量範囲［L/min］ | 乾燥空気、N2、Ar | 0.01～1 | 0.02～2 | 0.05～5 | 0.1～10 | 0.3～25 | 0.5～50 | 1～100 | 2～200 | |
| CO2 | 0.01～0.5 | 0.02～1 | 0.05～2.5 | 0.1～5 | 0.3～12.5 | 0.5～25 | 1～50 | 2～100 | ||
| 設定流量範囲 | 瞬時流量［L/min］ | -0.05～1.05 | -0.1～2.1 | -0.25～5.25 | -0.5～10.5 | -1.3～26.3 | -2.5～52.5 | -5～105 | -10～210 | |
| 積算流量［L］ | 0.00～9999999.99 | 0.0～99999999.9 | 0～999999999 | |||||||
| 設定最小単位 | 瞬時流量［L/min］ | 0.001 | 0.01 | 0.1 | 1 | |||||
| 積算流量［L］ | 0.01 | 0.1 | 1 | |||||||
| 積算パルスの換算値［L/pulse］ | 0.01 | 0.1 | 1 | |||||||
| 積算保持機能注2） | 2分間隔、5分間隔より選択 | |||||||||
| 圧力仕様 | 使用圧力範囲 | -0.1～0.75MPa | ||||||||
| 定格圧力範囲注3） | -0.07～0.75MPa | |||||||||
| 耐圧力 | 1.0MPa | |||||||||
| 圧力損失 | 圧力損失グラフ参照 | |||||||||
| 圧力特性 | ±5％F.S.±1digit（0.35MPa基準） | |||||||||
| 電気仕様 | 電源電圧注4） | スイッチ出力機器の場合 | DC12～24V±10％ | |||||||
| IO-Linkデバイスの場合 | DC18～30V±10％ | |||||||||
| 消費電流 | 35mA以下 | |||||||||
| 保護 | 逆接続保護 | |||||||||
| 精度注5） | 表示精度 | ±3％F.S.±1digit | ||||||||
| アナログ出力精度 | ±3％F.S. | |||||||||
| 繰返し精度 | ±1％F.S.±1digit（デジタルフィルタ0.05s選択時は±2％F.S.±1digit） | |||||||||
| 温度特性 | ±3％F.S.±1digit（15～35℃：25℃基準） ±5％F.S.±1digit（0～50℃：25℃基準） | |||||||||
| スイッチ出力 | 出力形式 | NPN/PNPオープンコレクタ | ||||||||
| 出力モード | ヒステリシスモード、ウィンドコンパレータモード、積算出力モード、積算パルス出力モード、エラー出力、スイッチ出力オフより選択 | |||||||||
| スイッチ動作 | 正転出力、反転出力より選択 | |||||||||
| 最大負荷電流 | 80mA | |||||||||
| 最大印加電圧 | 標準品 | DC28V（NPNのみ） | ||||||||
| IO-Link対応品 | DC30V（NPNのみ） | |||||||||
| 内部降下電圧 | 標準品 | NPN：1V以下（負荷電流80mA）PNP：1.5V以下（負荷電流80mA） | ||||||||
| IO-Link対応品 | 1.5V以下（負荷電流80mA） | |||||||||
| 応答時間注6） | 50ms以下 | |||||||||
| ディレー時間注7） | 0～0.10s（0.01s刻み）、0.1～1.0s（0.1s刻み）、1～10s（1s刻み）、20s、30s、40s、50s、60sより選択 | |||||||||
| 応差注8） | 0から可変 | |||||||||
| 保護 | 短絡保護 | |||||||||
| アナログ出力注9） | 出力形式 | 電圧出力：1～5V、0～10V（電源電圧DC24V時のみ）より選択注10）、電流出力4～20mA | ||||||||
| インピーダンス | 電圧出力 | 出力インピーダンス約1kΩ | ||||||||
| 電流出力 | 最大負荷インピーダンス 電源電圧24V時：600Ω 電源電圧12V時：300Ω | |||||||||
| 応答時間注6） | 50ms±40％ | |||||||||
| 表示 | 表示単位基準注11） | 標準状態（STD）、基準状態（NOR）選択 | ||||||||
| 表示モード | 瞬時流量表示、積算流量表示 選択 | |||||||||
| 単位注12） | 瞬時流量 | L/min、cfm | ||||||||
| 積算流量 | L、ft3 | |||||||||
| 表示可能範囲 | 瞬時流量［L/min］ | -0.05～1.05 | -0.1～2.1 | -0.25～5.25 | -0.5～10.5 | -1.3～26.3 | -2.5～52.5 | -5～105 | -10～210 | |
| ゼロカット範囲 | 0～±10％F.S.（最大定格流量に対して1％F.S.毎で選択） | |||||||||
| 積算流量［L］注13） | 0.00～9999999.99 | 0.0～99999999.9 | 0～999999999 | |||||||
| 表示部 | 表示方式：LCD 表示色：赤色、緑色 表示桁数：4桁7セグメント | |||||||||
| 動作表示灯 | スイッチON時点灯OUT1/2：橙 | |||||||||
| デジタルフィルタ注14） | 0.05s、0.1s、0.5s、1s、2s、5sより選択 | |||||||||
| 耐環境 | 保護構造 | IP40 | ||||||||
| 耐電圧 | AC1000V1分間充電部一括と筐体間 | |||||||||
| 絶縁抵抗 | 50MΩ以上（DC500Vメガにて）充電部一括と筐体間 | |||||||||
| 使用温度範囲 | 動作時：0～50℃、保存時：-10～60℃（結露および凍結なきこと） | |||||||||
| 使用湿度範囲 | 動作時・保存時：35～85％RH（結露および凍結なきこと） | |||||||||
| 規格 | CE/UKCAマーキング、UL（CSA） | |||||||||
| 配管注15） | 配管仕様 | ワンタッチ管継手 | C4（Φ4）／C6（Φ6） | C6（Φ6）／N7（Φ1/4"） | C8（Φ8）／N7（Φ1/4"） | |||||
| ねじ込み（Rc/NPT/G） | 01（Rc1/8）/N1（NPT1/8）/F1（G1/8） | 02（Rc1/4）/N2（NPT1/4）/F2（G1/4） | ||||||||
| 配管取出方向 | ストレート、背面 | |||||||||
| 接流体部主材質 | PPS、PBT、FKM、SUS304、黄銅（無電解ニッケルめっき）、Si、Au、GE4F | |||||||||
| 質量 | 本体 | ワンタッチ管継手 | ストレート：40g 背面：55g | ストレート：48g 背面：63g | ||||||
| ねじ込み | ストレート：60g 背面：75g | ストレート：72g（G1/4：117g） 背面：87g（G1/4：132g） | ||||||||
| 流量調整弁 | - | +34g | ||||||||
| リード線 | +35g | |||||||||
| ブラケット | +20g | |||||||||
| パネルマウントアダプタ | +15g | |||||||||
| DINレール取付金具 | +65g | |||||||||
注2）積算保持機能を使用する場合は、使用条件から寿命を計算し、寿命の範囲内でご使用ください。記憶素子（電子部品）のアクセス回数限界は370万回です。24時間通電の場合、寿命は次のようになります。
- 5分間隔：5分×370万回=1,850万分=35年
- 2分間隔：2分×370万回=740万分=14年
注3）負圧は製品IN側（1次側）の圧力値になります。
注4）製品を複数密着設置する場合は、電源電圧の上限をDC24Vでご使用ください。
注5）適用流体：乾燥空気を流した場合の精度です。空気以外のガス種の場合は参考値になります。
注6）デジタルフィルタ：0.05s時の値です。
注7）瞬時流量が設定値に達してから、スイッチ出力が動作するまでの時間を設定できます。
注8）流量が設定値付近で変動する場合、変動幅以上の設定値を設けないとチャタリングが発生します。
注9）アナログ出力付の製品をご使用の場合です。
注10）0～10Vを選択した場合、許容負荷電流に関してはアナログ出力のグラフをご参照ください。
注11）標準状態（STD）：20［℃］、101.3［kPa］（絶対圧力）、65［％RH］（仕様に記載している流量は標準状態の値です）
基準状態（NOR）：0［℃］、101.3［kPa］（絶対圧力）、0［％RH］
注12）単位切換機能付の製品をご使用の場合に設定できます。
注13）積算流量表示はべき乗表示です。常時、上位4桁が表示されます。
注14）センサ入力に対して、デジタルフィルタの時間を設定できます。ステップ入力に対する90％応答の時間です。
注15）ワンタッチ管継手の注意事項をご確認のうえ、ご使用ください。また、背面取付け等の配管状態の変更を行う際には、汎用管継手（KQ□Lシリーズ）をご使用ください。配管条件によっては、流量精度に影響を及ぼす恐れがあります。
注16）品質向上に努めておりますが、性能上支障のない外観の僅かなキズ、汚れ、表示色、輝度むら等は良品としております。

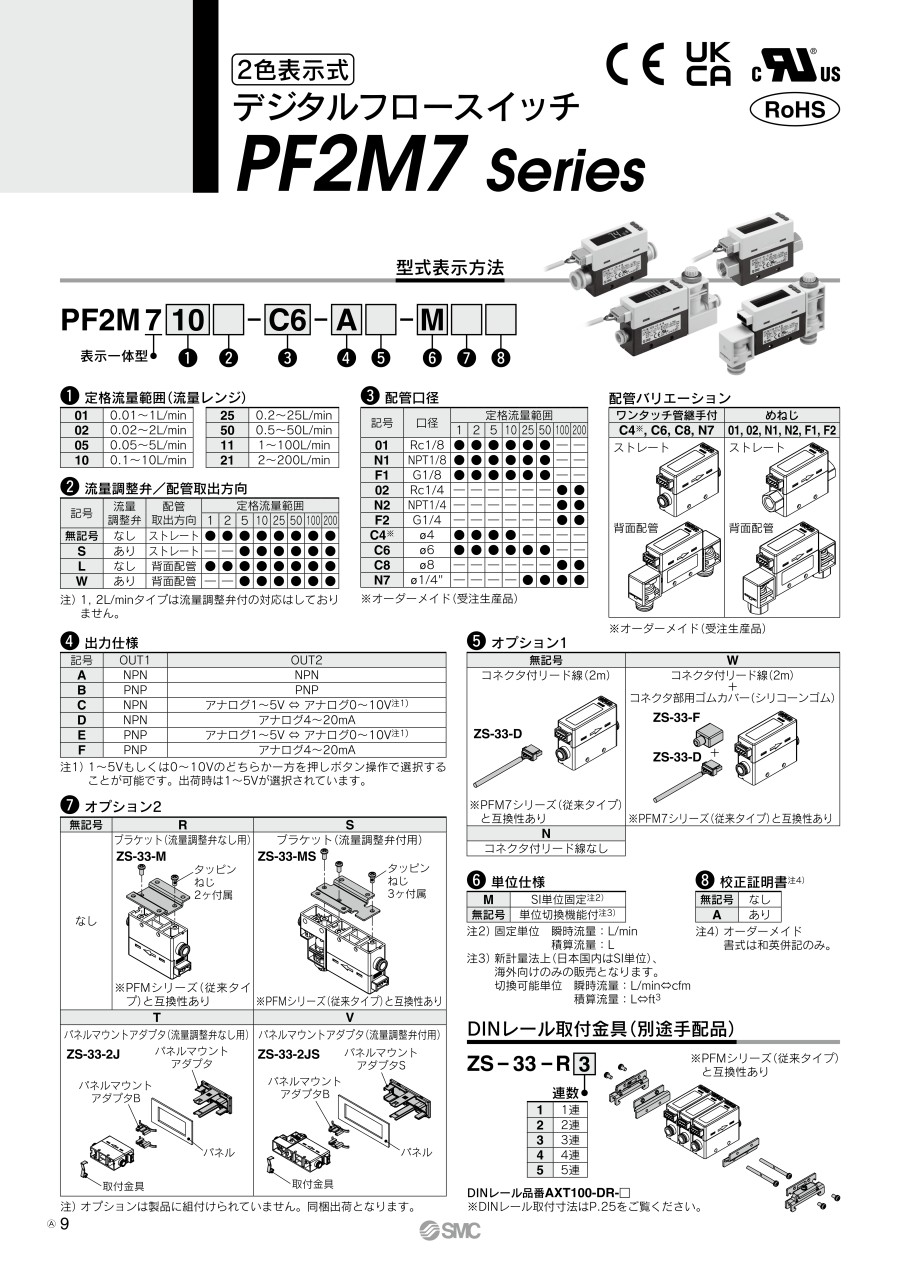

型式表示方法
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
15,223円 ( 16,745円 ) | 19日目 |
15,223円 ( 16,745円 ) | 19日目 |
15,607円 ( 17,168円 ) | 9日目 |
16,593円 ( 18,252円 ) | 19日目 |
16,593円 ( 18,252円 ) | 19日目 |
16,896円 ( 18,586円 ) | 19日目 |
16,215円 ( 17,837円 ) | 19日目 |
17,506円 ( 19,257円 ) | 19日目 |
15,985円 ( 17,584円 ) | 19日目 |
15,223円 ( 16,745円 ) | 6日目 |
16,593円 ( 18,252円 ) | 9日目 |
15,985円 ( 17,584円 ) | 9日目 |
15,223円 ( 16,745円 ) | 9日目 |
15,223円 ( 16,745円 ) | 9日目 |
15,223円 ( 16,745円 ) | 19日目 |
15,223円 ( 16,745円 ) | 19日目 |
15,223円 ( 16,745円 ) | 9日目 |
15,607円 ( 17,168円 ) | 19日目 |
16,593円 ( 18,252円 ) | 19日目 |
15,607円 ( 17,168円 ) | 19日目 |
16,593円 ( 18,252円 ) | 19日目 |
16,593円 ( 18,252円 ) | 19日目 |
15,223円 ( 16,745円 ) | 19日目 |
15,223円 ( 16,745円 ) | 19日目 |
15,223円 ( 16,745円 ) | 19日目 |
15,223円 ( 16,745円 ) | 19日目 |
15,777円 ( 17,355円 ) | 6日目 |
15,777円 ( 17,355円 ) | 9日目 |
16,520円 ( 18,172円 ) | 19日目 |
16,174円 ( 17,791円 ) | 19日目 |
16,896円 ( 18,586円 ) | 19日目 |
16,174円 ( 17,791円 ) | 19日目 |
16,896円 ( 18,586円 ) | 19日目 |
16,215円 ( 17,837円 ) | 19日目 |
15,607円 ( 17,168円 ) | 19日目 |
15,607円 ( 17,168円 ) | 19日目 |
16,565円 ( 18,222円 ) | 19日目 |
15,985円 ( 17,584円 ) | 19日目 |
15,223円 ( 16,745円 ) | 19日目 |
15,607円 ( 17,168円 ) | 19日目 |
14,005円 ( 15,406円 ) | 19日目 |
15,607円 ( 17,168円 ) | 19日目 |
15,777円 ( 17,355円 ) | 19日目 |
15,777円 ( 17,355円 ) | 9日目 |
16,174円 ( 17,791円 ) | 6日目 |
17,510円 ( 19,261円 ) | 19日目 |
15,607円 ( 17,168円 ) | 19日目 |
15,985円 ( 17,584円 ) | 19日目 |
16,593円 ( 18,252円 ) | 19日目 |
15,777円 ( 17,355円 ) | 19日目 |
16,174円 ( 17,791円 ) | 19日目 |
16,174円 ( 17,791円 ) | 19日目 |
16,896円 ( 18,586円 ) | 19日目 |
15,607円 ( 17,168円 ) | 19日目 |
16,565円 ( 18,222円 ) | 19日目 |
17,281円 ( 19,009円 ) | 19日目 |
15,223円 ( 16,745円 ) | 19日目 |
16,520円 ( 18,172円 ) | 19日目 |
15,223円 ( 16,745円 ) | 19日目 |
15,607円 ( 17,168円 ) | 19日目 |
詳細情報
基本情報
省エネ管理にデジタルフロースイッチ！
【特長】
・適用流体：乾燥空気、N2、Ar、CO2
・1台で幅広い流量の計測が可能
・レンジアビリティ：100:1、最小設定単位 0.01L/min
・耐水分・耐異物性向上
・小型・軽量
質量：27.3％低減（55g→40g）
・低消費電流：35mA以下
・表示部反転機能
・配管バリエーション
ワンタッチ管継手
めねじ
・流量調整弁を一体化
・デジタル表示で流量を「見える化」
・使用流体に応じて切替えか可能
・ディレー時間設定
・ノングリース
・アナログフリースパン機能
・アナログ電圧出力切替機能採用
