一体型 水用デジタルフロースイッチ/マニホールド ベーシックタイプ PF3WBシリーズ
- 一部SALE 2026/01/31まで
- 通常単価(税別)
- 72,061円～699,951円特別価格
- 税込単価
- 79,267円～769,946円特別価格
【特長】・適用流体：水、エチレングリコール水溶液・省スペースフットプリント最大...
詳細情報を確認する商品情報
外形図
PF3WB□□□-□□□□-□-□□-□
n：連数
製品仕様
| 流量レンジ（L/min） | A | B | a | ||
|---|---|---|---|---|---|
| オープン | クローズ | オープン | クローズ | ||
| 0.5～4（記号04） | 33 | 14 | 33 | 14 | 40 |
| 2～16（記号20） | 33 | 14 | 33 | 14 | 40 |
| 5～40（記号40） | 33 | 14 | 33 | 14 | 45 |
マニホールド共通仕様
| マニホールドタイプ | 一体型 | |
|---|---|---|
| 系統 | 1～10連注1） | |
| ユニット | 定格流量範囲 | 0.5～4L/min、2～16L/min、5～40L/min |
| サプライユニット構成 | 流量調整弁、ストップ弁 | |
| リターンユニット構成 | 流量スイッチ、流量調整弁、ストップ弁 | |
| 流体 | 適用流体 | 水およびエチレングリコール水溶液（ただし粘度3mPa・s［3cP］以下）注2） |
| 使用流体温度 | 0～90℃（凍結および結露なきこと） | |
| 圧力仕様 | 使用圧力範囲注3） | 0～1MPa |
| 耐圧力注3） | 1.5MPa | |
| 圧力損失 | 圧力損失グラフ参照 | |
| 耐環境 | 保護構造 | IP65 |
| 使用温度範囲 | 0～50℃（凍結および結露なきこと） | |
| 使用湿度範囲 | 動作時、保存時：85%R.H.（結露なきこと） | |
| 接液部材質 | PPS、SUS304、FKM | |
| ノングリース仕様 | ||
| 配管口径注5） | メイン配管 | 1 |
| アタッチメント | 3/8、1/2、3/4 | |
注1）サプライ／リターンユニットにおいて流量レンジを40L/minで選定した場合、最大5連までの対応となります。
注2）接液部を腐食しない流体で粘度が3mPa・s［3cP］以下であれば測定可能です。ただし流体の種類によっては、内部のパッキンが縮小あるいは膨潤し、水漏れが発生する恐れがありますのでご注意ください。
注3）流体温度により使用圧力範囲、耐圧力が変化します。
注5）配管径や配管流路が絞られると、仕様を満足しない場合があります。
注6）品質向上を努めておりますが、性能上支障のない外観の僅かなキズ、汚れ、流量スイッチの表示色、輝度むら等は良品としております。

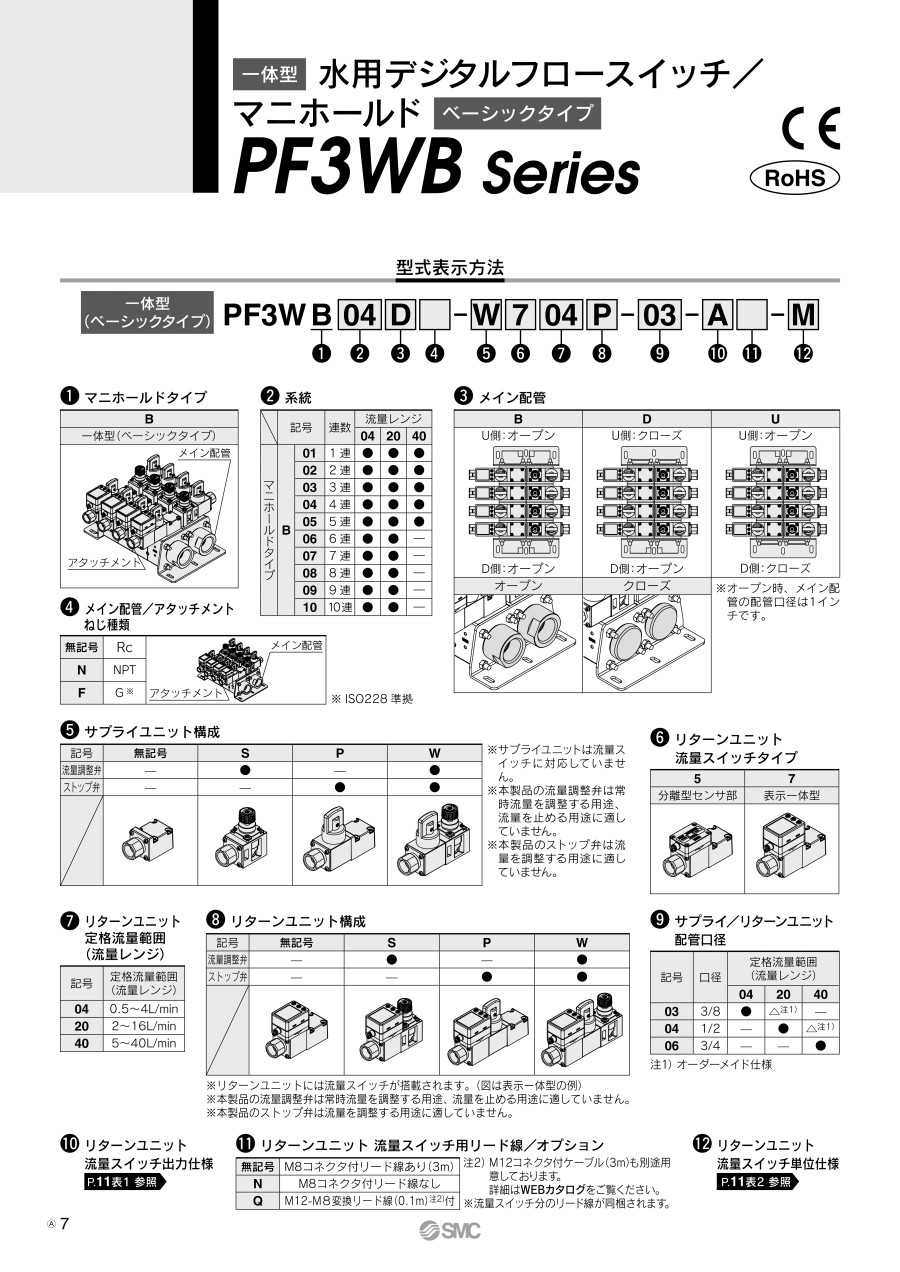

型式表示方法
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
78,329円 ( 86,162円 ) | 19日目 |
78,329円 ( 86,162円 ) | 19日目 |
86,265円 ( 94,892円 ) | 19日目 |
72,061円 ( 79,267円 ) | 19日目 |
74,899円 ( 82,389円 ) | 19日目 |
74,899円 ( 82,389円 ) | 19日目 |
82,835円 ( 91,119円 ) | 19日目 |
74,899円 ( 82,389円 ) | 19日目 |
76,688円 ( 84,357円 ) | 19日目 |
82,835円 ( 91,119円 ) | 19日目 |
85,694円 ( 94,263円 ) | 19日目 |
85,905円 ( 94,496円 ) | 19日目 |
94,841円 ( 104,325円 ) | 19日目 |
124,211円111,789円 ( 122,968円 ) | 19日目 |
152,226円137,003円 ( 150,703円 ) | 19日目 |
123,640円111,276円 ( 122,404円 ) | 19日目 |
127,191円114,471円 ( 125,918円 ) | 19日目 |
132,788円119,509円 ( 131,460円 ) | 19日目 |
172,809円155,528円 ( 171,081円 ) | 19日目 |
87,049円 ( 95,754円 ) | 19日目 |
91,885円82,696円 ( 90,966円 ) | 19日目 |
90,764円 ( 99,840円 ) | 19日目 |
90,621円 ( 99,683円 ) | 19日目 |
118,493円106,643円 ( 117,307円 ) | 19日目 |
114,777円103,299円 ( 113,629円 ) | 19日目 |
119,957円107,961円 ( 118,757円 ) | 19日目 |
147,795円133,015円 ( 146,317円 ) | 19日目 |
149,619円134,657円 ( 148,123円 ) | 19日目 |
123,574円111,216円 ( 122,338円 ) | 19日目 |
149,619円134,657円 ( 148,123円 ) | 19日目 |
123,718円111,346円 ( 122,481円 ) | 19日目 |
149,619円134,657円 ( 148,123円 ) | 19日目 |
123,574円111,216円 ( 122,338円 ) | 19日目 |
149,619円134,657円 ( 148,123円 ) | 19日目 |
141,363円127,226円 ( 139,949円 ) | 19日目 |
125,783円113,204円 ( 124,524円 ) | 19日目 |
129,357円116,421円 ( 128,063円 ) | 19日目 |
147,795円133,015円 ( 146,317円 ) | 19日目 |
125,783円113,204円 ( 124,524円 ) | 19日目 |
125,783円113,204円 ( 124,524円 ) | 19日目 |
151,512円136,360円 ( 149,996円 ) | 19日目 |
151,512円136,360円 ( 149,996円 ) | 19日目 |
130,954円117,858円 ( 129,644円 ) | 19日目 |
129,357円116,421円 ( 128,063円 ) | 19日目 |
169,379円152,441円 ( 167,685円 ) | 19日目 |
180,098円162,088円 ( 178,297円 ) | 19日目 |
185,461円166,914円 ( 183,605円 ) | 19日目 |
224,054円201,648円 ( 221,813円 ) | 19日目 |
211,904円190,713円 ( 209,784円 ) | 19日目 |
215,314円193,782円 ( 213,160円 ) | 19日目 |
245,351円220,815円 ( 242,897円 ) | 19日目 |
165,737円149,163円 ( 164,079円 ) | 19日目 |
173,427円156,084円 ( 171,692円 ) | 19日目 |
171,094円153,984円 ( 169,382円 ) | 19日目 |
173,427円156,084円 ( 171,692円 ) | 19日目 |
209,685円188,716円 ( 207,588円 ) | 19日目 |
209,685円188,716円 ( 207,588円 ) | 19日目 |
188,749円169,874円 ( 186,861円 ) | 19日目 |
188,749円169,874円 ( 186,861円 ) | 19日目 |
230,773円207,695円 ( 228,465円 ) | 19日目 |
