一体型 水用デジタルフロースイッチ/マニホールド ストレートタイプ PF3WCシリーズ
- 一部SALE 2026/01/31まで
- 通常単価(税別)
- 63,605円～390,859円特別価格
- 税込単価
- 69,966円～429,945円特別価格
【特長】・適用流体：水、エチレングリコール水溶液・省スペースフットプリント最大...
詳細情報を確認する未確定：候補が16型番あります。
商品情報
外形図
PF3WC□□□-□□□□-□-□□-□
n：連数
製品仕様
単位：mm
| 流量レンジ（L/min） | a |
|---|---|
| 0.5～4（記号04） | 40 |
| 2～16（記号20） | 40 |
| 5～40（記号40） | 45 |
マニホールド共通仕様
| マニホールドタイプ | 一体型 | |
|---|---|---|
| 系統 | サプライ：1～5連 リターン：1～5連 | |
| ユニット | 定格流量範囲 | 0.5～4L/min、2～16L/min、5～40L/min |
| サプライユニット構成 | 流量調整弁、ストップ弁 | |
| リターンユニット構成 | 流量スイッチ、流量調整弁、ストップ弁 | |
| 流体 | 適用流体 | 水およびエチレングリコール水溶液（ただし粘度3mPa・s［3cP］以下）注2） |
| 使用流体温度 | 0～90℃（凍結および結露なきこと） | |
| 圧力仕様 | 使用圧力範囲注3） | 0～1MPa |
| 耐圧力注3） | 1.5MPa | |
| 圧力損失 | 圧力損失グラフ参照 | |
| 耐環境 | 保護構造 | IP65 |
| 使用温度範囲 | 0～50℃（凍結および結露なきこと） | |
| 使用湿度範囲 | 動作時、保存時：85%R.H.（結露なきこと） | |
| 接液部材質 | PPS、SUS304、FKM | |
| ノングリース仕様 | ||
| 配管口径注5） | メイン配管 | 1 |
| アタッチメント | 3/8、1/2、3/4 | |
注2）接液部を腐食しない流体で粘度が3mPa・s［3cP］以下であれば測定可能です。ただし流体の種類によっては、内部のパッキンが縮小あるいは膨潤し、水漏れが発生する恐れがありますのでご注意ください。
注3）流体温度により使用圧力範囲、耐圧力が変化します。
注5）配管径や配管流路が絞られると、仕様を満足しない場合があります。
注6）品質向上を努めておりますが、性能上支障のない外観の僅かなキズ、汚れ、流量スイッチの表示色、輝度むら等は良品としております。

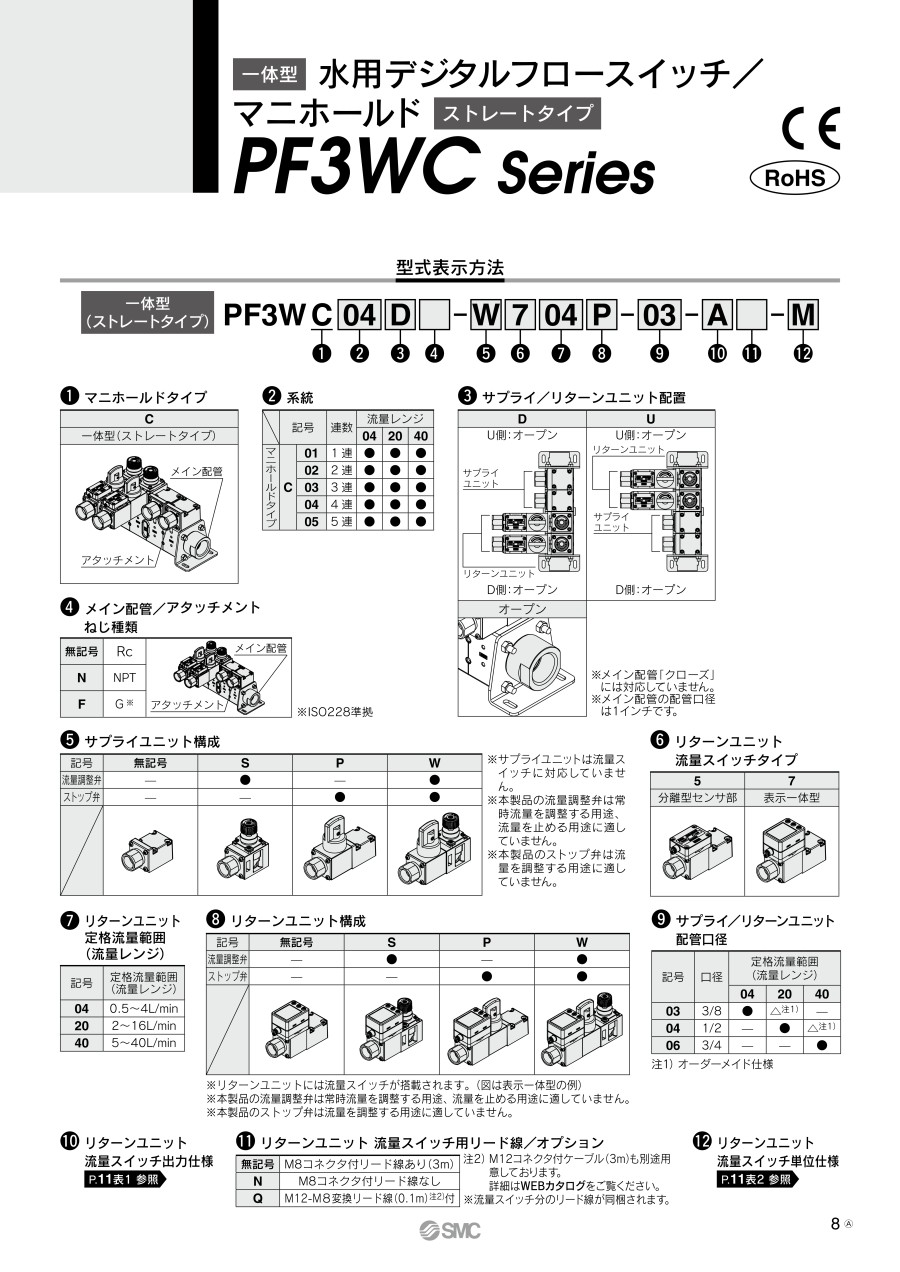

型式表示方法
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
63,605円57,244円 ( 62,968円 ) | 19日目 |
135,439円121,895円 ( 134,085円 ) | 19日目 |
108,060円97,254円 ( 106,979円 ) | 19日目 |
81,322円73,189円 ( 80,508円 ) | 19日目 |
109,393円98,453円 ( 108,298円 ) | 19日目 |
204,969円184,472円 ( 202,919円 ) | 19日目 |
171,522円154,369円 ( 169,806円 ) | 19日目 |
210,332円189,298円 ( 208,228円 ) | 19日目 |
168,431円151,587円 ( 166,746円 ) | 19日目 |
210,332円189,298円 ( 208,228円 ) | 19日目 |
207,542円186,787円 ( 205,466円 ) | 19日目 |
247,782円223,003円 ( 245,303円 ) | 19日目 |
204,895円184,405円 ( 202,846円 ) | 19日目 |
219,944円197,949円 ( 217,744円 ) | 19日目 |
271,746円244,571円 ( 269,028円 ) | 19日目 |
390,859円351,773円 ( 386,950円 ) | 19日目 |
