商品情報

外形図

PF3WS□□□-□□-□

n：連数

製品仕様

単位：mm

流量レンジ（L/min）	A		B		a
流量レンジ（L/min）	オープン	クローズ	オープン	クローズ	a
0.5～4（記号04）	33	14	33	14	40
2～16（記号20）	33	14	33	14	40
5～40（記号40）	33	14	33	14	45

マニホールド共通仕様

マニホールドタイプ		分離型
系統		1～10連^注1）
ユニット	定格流量範囲	0.5～4L/min、2～16L/min、5～40L/min
ユニット	サプライユニット構成	流量調整弁、ストップ弁
流体	適用流体	水およびエチレングリコール水溶液（ただし粘度3mPa・s［3cP］以下）^注2）
流体	使用流体温度	0～90℃（凍結および結露なきこと）
圧力仕様	使用圧力範囲^注3）	0～1MPa
	耐圧力^注3）	1.5MPa
	圧力損失	圧力損失グラフ参照
耐環境	保護構造	IP65
	使用温度範囲	0～50℃（凍結および結露なきこと）
	使用湿度範囲	動作時、保存時：85%R.H.（結露なきこと）
接液部材質		PPS、SUS304、FKM
接液部材質		ノングリース仕様
配管口径^注5）	メイン配管	1
配管口径^注5）	アタッチメント	3/8、1/2、3/4

注1）サプライユニットにおいて流量レンジを40L/minで選定した場合、最大5連までの対応となります。
注2）接液部を腐食しない流体で粘度が3mPa・s［3cP］以下であれば測定可能です。ただし流体の種類によっては、内部のパッキンが縮小あるいは膨潤し、水漏れが発生する恐れがありますのでご注意ください。
注3）流体温度により使用圧力範囲、耐圧力が変化します。
注5）配管径や配管流路が絞られると、仕様を満足しない場合があります。
注6）品質向上を努めておりますが、性能上支障のない外観の僅かなキズ、汚れ、流量スイッチの表示色、輝度むら等は良品としております。

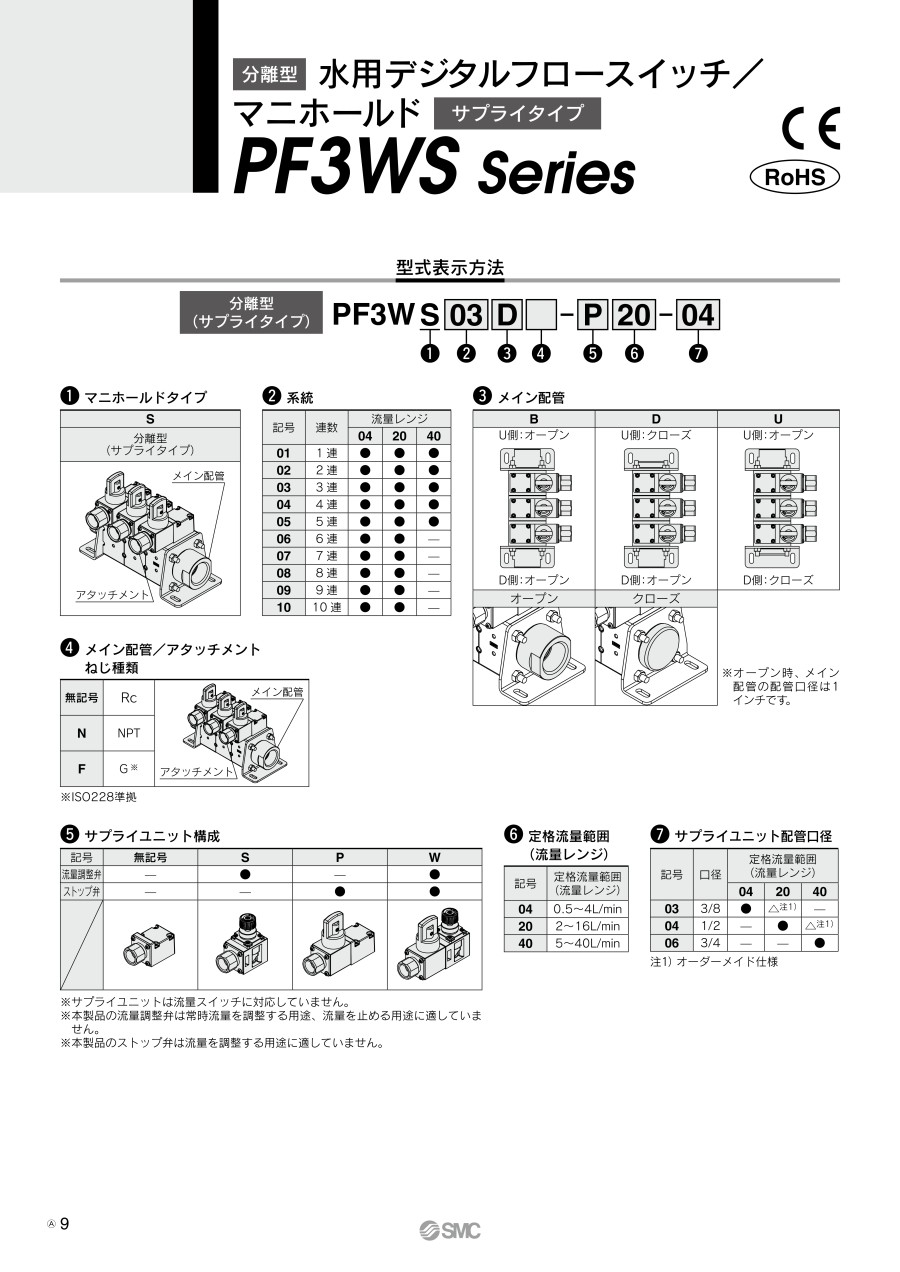

型式表示方法

分離型水用デジタルフロースイッチ/マニホールドサプライタイプ PF3WSシリーズ型番表示方法

型番リスト

表示件数

型番

流量範囲（最大値）

(L/min)

配管ねじの呼び

配管ねじの種類

定格流量範囲

(L/min)

連数

メイン配管

サプライユニット構成

最小発注数量

10～50未満	[1/2] 1/2	[Rc(R)] Rc	2～16	1連	U側：クローズ、D側：オープン	なし	1個
～10未満	[3/8] 3/8	[Rc(R)] Rc	0.5～4	1連	U側：クローズ、D側：オープン	ストップ弁	1個
10～50未満	[3/8] 3/8	[Rc(R)] Rc	2～16	1連	U側：クローズ、D側：オープン	ストップ弁	1個
10～50未満	[1/2] 1/2	[Rc(R)] Rc	5～40	1連	U側：クローズ、D側：オープン	ストップ弁	1個
10～50未満	[1/2] 1/2	[Rc(R)] Rc	2～16	2連	U側：オープン、D側：オープン	なし	1個
10～50未満	[3/8] 3/8	[Rc(R)] Rc	2～16	2連	U側：クローズ、D側：オープン	ストップ弁	1個
10～50未満	[1/2] 1/2	[Rc(R)] Rc	2～16	2連	U側：クローズ、D側：オープン	ストップ弁	1個
10～50未満	[1/2] 1/2	[Rc(R)] Rc	2～16	2連	U側：クローズ、D側：オープン	流量調整弁	1個
～10未満	[3/8] 3/8	[G] G	0.5～4	2連	U側：クローズ、D側：オープン	ストップ弁、流量調整弁	1個
10～50未満	[1/2] 1/2	[Rc(R)] Rc	2～16	2連	U側：オープン、D側：クローズ	なし	1個
10～50未満	[1/2] 1/2	[Rc(R)] Rc	2～16	3連	U側：オープン、D側：オープン	なし	1個
10～50未満	[3/4] 3/4	[Rc(R)] Rc	5～40	3連	U側：オープン、D側：オープン	なし	1個
10～50未満	[3/4] 3/4	[Rc(R)] Rc	5～40	3連	U側：オープン、D側：オープン	ストップ弁、流量調整弁	1個
10～50未満	[1/2] 1/2	[G] G	2～16	3連	U側：オープン、D側：オープン	ストップ弁	1個
10～50未満	[1/2] 1/2	[G] G	2～16	3連	U側：オープン、D側：オープン	流量調整弁	1個
10～50未満	[1/2] 1/2	[Rc(R)] Rc	2～16	3連	U側：クローズ、D側：オープン	なし	1個
10～50未満	[1/2] 1/2	[Rc(R)] Rc	2～16	3連	U側：クローズ、D側：オープン	ストップ弁	1個
～10未満	[3/8] 3/8	[Rc(R)] Rc	0.5～4	3連	U側：クローズ、D側：オープン	ストップ弁、流量調整弁	1個
10～50未満	[1/2] 1/2	[Rc(R)] Rc	2～16	3連	U側：クローズ、D側：オープン	ストップ弁、流量調整弁	1個
～10未満	[3/8] 3/8	[G] G	0.5～4	3連	U側：クローズ、D側：オープン	ストップ弁、流量調整弁	1個
～10未満	[3/8] 3/8	[NPT] NPT	0.5～4	3連	U側：クローズ、D側：オープン	ストップ弁、流量調整弁	1個
10～50未満	[1/2] 1/2	[Rc(R)] Rc	2～16	4連	U側：オープン、D側：オープン	なし	1個
10～50未満	[3/4] 3/4	[Rc(R)] Rc	5～40	4連	U側：オープン、D側：オープン	ストップ弁、流量調整弁	1個
10～50未満	[1/2] 1/2	[Rc(R)] Rc	2～16	4連	U側：クローズ、D側：オープン	なし	1個
10～50未満	[3/4] 3/4	[Rc(R)] Rc	5～40	4連	U側：クローズ、D側：オープン	なし	1個
～10未満	[3/8] 3/8	[Rc(R)] Rc	0.5～4	4連	U側：クローズ、D側：オープン	ストップ弁	1個
10～50未満	[3/8] 3/8	[Rc(R)] Rc	2～16	4連	U側：クローズ、D側：オープン	ストップ弁	1個
10～50未満	[1/2] 1/2	[Rc(R)] Rc	2～16	4連	U側：クローズ、D側：オープン	ストップ弁	1個
10～50未満	[1/2] 1/2	[Rc(R)] Rc	5～40	4連	U側：クローズ、D側：オープン	ストップ弁	1個
10～50未満	[1/2] 1/2	[Rc(R)] Rc	2～16	4連	U側：クローズ、D側：オープン	流量調整弁	1個
～10未満	[3/8] 3/8	[Rc(R)] Rc	0.5～4	4連	U側：クローズ、D側：オープン	ストップ弁、流量調整弁	1個
10～50未満	[1/2] 1/2	[G] G	2～16	4連	U側：クローズ、D側：オープン	ストップ弁	1個
10～50未満	[3/4] 3/4	[Rc(R)] Rc	5～40	4連	U側：オープン、D側：クローズ	なし	1個
10～50未満	[1/2] 1/2	[Rc(R)] Rc	2～16	5連	U側：オープン、D側：オープン	なし	1個
10～50未満	[1/2] 1/2	[Rc(R)] Rc	5～40	5連	U側：オープン、D側：オープン	なし	1個
10～50未満	[1/2] 1/2	[Rc(R)] Rc	5～40	5連	U側：オープン、D側：オープン	流量調整弁	1個
10～50未満	[1/2] 1/2	[G] G	2～16	5連	U側：オープン、D側：オープン	ストップ弁	1個
10～50未満	[1/2] 1/2	[Rc(R)] Rc	2～16	5連	U側：クローズ、D側：オープン	ストップ弁	1個
10～50未満	[1/2] 1/2	[Rc(R)] Rc	2～16	5連	U側：クローズ、D側：オープン	ストップ弁、流量調整弁	1個
10～50未満	[1/2] 1/2	[G] G	2～16	5連	U側：クローズ、D側：オープン	ストップ弁、流量調整弁	1個
10～50未満	[1/2] 1/2	[G] G	2～16	5連	U側：オープン、D側：クローズ	ストップ弁、流量調整弁	1個
10～50未満	[1/2] 1/2	[Rc(R)] Rc	2～16	6連	U側：オープン、D側：オープン	なし	1個
10～50未満	[1/2] 1/2	[Rc(R)] Rc	2～16	6連	U側：オープン、D側：オープン	ストップ弁、流量調整弁	1個
10～50未満	[1/2] 1/2	[G] G	2～16	6連	U側：オープン、D側：オープン	ストップ弁	1個
～10未満	[3/8] 3/8	[Rc(R)] Rc	0.5～4	6連	U側：クローズ、D側：オープン	ストップ弁	1個
10～50未満	[1/2] 1/2	[Rc(R)] Rc	2～16	6連	U側：クローズ、D側：オープン	ストップ弁	1個
10～50未満	[1/2] 1/2	[Rc(R)] Rc	2～16	6連	U側：オープン、D側：クローズ	ストップ弁	1個
10～50未満	[1/2] 1/2	[Rc(R)] Rc	2～16	7連	U側：オープン、D側：オープン	なし	1個
10～50未満	[1/2] 1/2	[Rc(R)] Rc	2～16	7連	U側：オープン、D側：オープン	流量調整弁	1個
10～50未満	[3/8] 3/8	[Rc(R)] Rc	2～16	8連	U側：クローズ、D側：オープン	ストップ弁	1個
10～50未満	[1/2] 1/2	[Rc(R)] Rc	2～16	8連	U側：クローズ、D側：オープン	ストップ弁	1個

通常単価(税別) (税込単価)	通常出荷日

18,299円 ( 20,129円 )	19日目
19,638円 ( 21,602円 )	19日目
19,638円 ( 21,602円 )	19日目
23,290円 ( 25,619円 )	19日目
24,355円 ( 26,791円 )	19日目
26,487円 ( 29,136円 )	19日目
26,487円 ( 29,136円 )	19日目
26,334円 ( 28,967円 )	19日目
29,156円 ( 32,072円 )	19日目
23,348円 ( 25,683円 )	19日目
28,130円 ( 30,943円 )	19日目
32,672円 ( 35,939円 )	19日目
52,891円 ( 58,180円 )	19日目
33,844円 ( 37,228円 )	19日目
33,628円 ( 36,991円 )	19日目
27,688円 ( 30,457円 )	19日目
33,686円 ( 37,055円 )	19日目
37,584円 ( 41,342円 )	19日目
37,584円 ( 41,342円 )	19日目
39,458円35,512円 ( 39,063円 )	19日目
37,584円 ( 41,342円 )	19日目
34,455円 ( 37,901円 )	19日目
64,179円 ( 70,597円 )	19日目
32,610円 ( 35,871円 )	19日目
37,068円 ( 40,775円 )	19日目
38,679円 ( 42,547円 )	19日目
38,679円 ( 42,547円 )	19日目
40,608円36,547円 ( 40,202円 )	19日目
52,304円 ( 57,534円 )	19日目
40,300円36,270円 ( 39,897円 )	19日目
46,004円 ( 50,604円 )	19日目
38,679円 ( 42,547円 )	19日目
37,068円 ( 40,775円 )	19日目
37,507円 ( 41,258円 )	19日目
46,074円 ( 50,681円 )	19日目
59,630円 ( 65,593円 )	19日目
47,030円 ( 51,733円 )	19日目
46,373円 ( 51,010円 )	19日目
54,433円 ( 59,876円 )	19日目
54,433円 ( 59,876円 )	19日目
54,433円 ( 59,876円 )	19日目
43,222円 ( 47,544円 )	19日目
64,611円58,149円 ( 63,964円 )	19日目
53,623円 ( 58,985円 )	19日目
51,865円 ( 57,052円 )	19日目
51,865円 ( 57,052円 )	19日目
51,865円 ( 57,052円 )	19日目
48,024円 ( 52,826円 )	19日目
60,847円54,762円 ( 60,238円 )	19日目
65,051円58,545円 ( 64,400円 )	19日目
66,294円59,664円 ( 65,630円 )	19日目

詳細情報

基本情報

基本情報

【特長】
・適用流体：水、エチレングリコール水溶液
・省スペース
フットプリント最大85％削減
質量最大65％削減
・配管レス：施工工数最大45％削減
・IO-Link対応
・3色表示・2画面表示対応
・使用流体温度0～90℃

ご注意

■SMC エアシリンダ製品の選定・技術情報
特集ページは　こちら　から、ご確認下さい。

■SMC製品取扱いについて
Webページが無い製品については順次公開を予定しています。
型番が決まっている方は　こちら　から、お見積/ご注文下さい。
スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
