分離型 水用デジタルフロースイッチ/マニホールド リターンタイプ PF3WRシリーズ
- 通常単価(税別)
- 51,332円～371,903円
- 税込単価
- 56,465円～409,093円
【特長】・適用流体：水、エチレングリコール水溶液・省スペースフットプリント最大...
詳細情報を確認する商品情報
外形図
PF3WR□□□-□□□-□-□□-□
n：連数
製品仕様
| 流量レンジ（L/min） | A | B | a | ||
|---|---|---|---|---|---|
| オープン | クローズ | オープン | クローズ | ||
| 0.5～4（記号04） | 33 | 14 | 33 | 14 | 40 |
| 2～16（記号20） | 33 | 14 | 33 | 14 | 40 |
| 5～40（記号40） | 33 | 14 | 33 | 14 | 45 |
マニホールド共通仕様
| マニホールドタイプ | 分離型 | |
|---|---|---|
| 系統 | 1～10連注1） | |
| ユニット | 定格流量範囲 | 0.5～4L/min、2～16L/min、5～40L/min |
| リターンユニット構成 | 流量スイッチ、流量調整弁、ストップ弁 | |
| 流体 | 適用流体 | 水およびエチレングリコール水溶液（ただし粘度3mPa・s［3cP］以下）注2） |
| 使用流体温度 | 0～90℃（凍結および結露なきこと） | |
| 圧力仕様 | 使用圧力範囲注3） | 0～1MPa |
| 耐圧力注3） | 1.5MPa | |
| 圧力損失 | 圧力損失グラフ参照 | |
| 耐環境 | 保護構造 | IP65 |
| 使用温度範囲 | 0～50℃（凍結および結露なきこと） | |
| 使用湿度範囲 | 動作時、保存時：85%R.H.（結露なきこと） | |
| 接液部材質 | PPS、SUS304、FKM | |
| ノングリース仕様 | ||
| 配管口径注5） | メイン配管 | 1 |
| アタッチメント | 3/8、1/2、3/4 | |
注1）リターンユニットにおいて流量レンジを40L/minで選定した場合、最大5連までの対応となります。
注2）接液部を腐食しない流体で粘度が3mPa・s［3cP］以下であれば測定可能です。ただし流体の種類によっては、内部のパッキンが縮小あるいは膨潤し、水漏れが発生する恐れがありますのでご注意ください。
注3）流体温度により使用圧力範囲、耐圧力が変化します。
注5）配管径や配管流路が絞られると、仕様を満足しない場合があります。
注6）品質向上を努めておりますが、性能上支障のない外観の僅かなキズ、汚れ、流量スイッチの表示色、輝度むら等は良品としております。

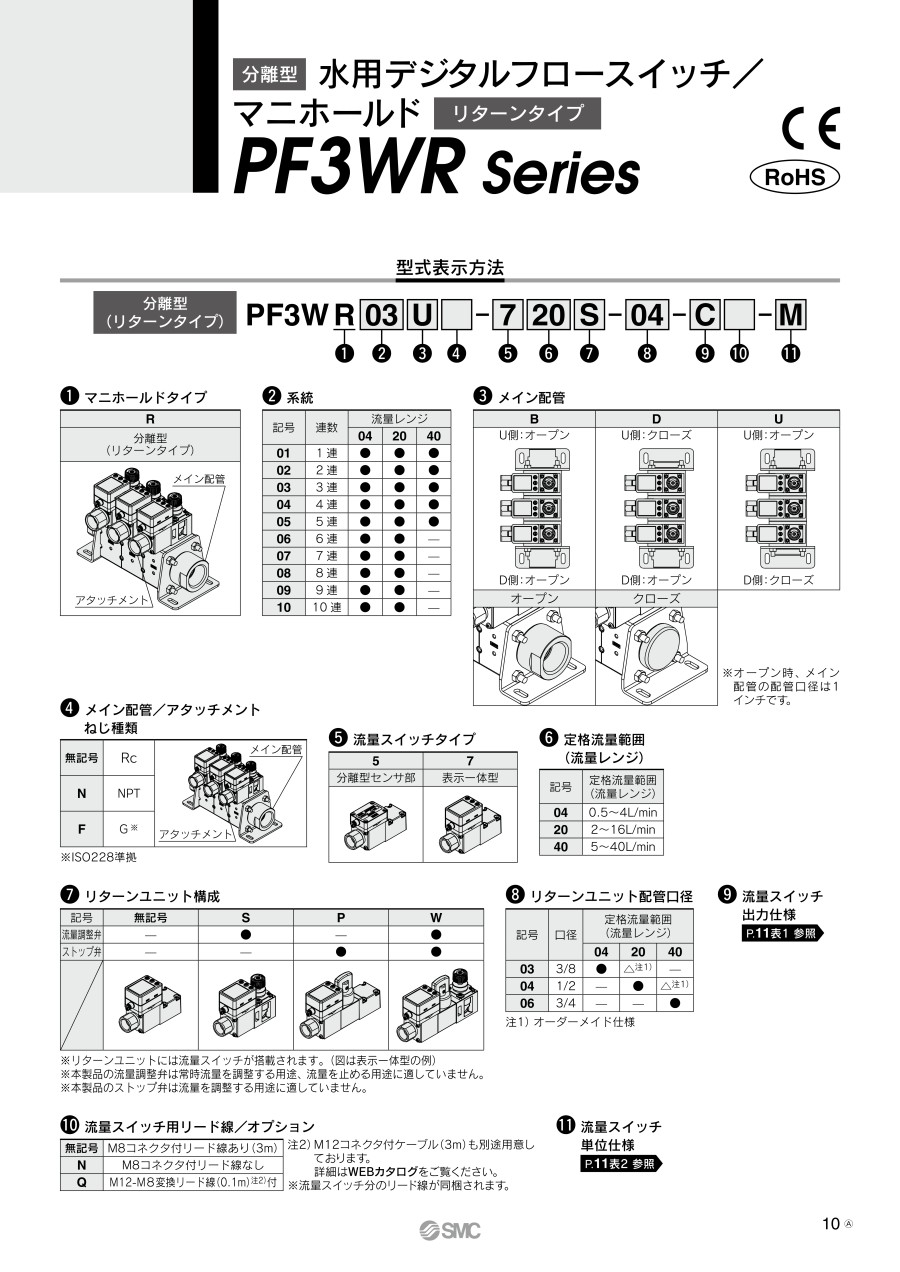

型式表示方法
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
55,968円 ( 61,565円 ) | 19日目 |
57,871円 ( 63,658円 ) | 19日目 |
54,139円 ( 59,553円 ) | 19日目 |
51,332円 ( 56,465円 ) | 19日目 |
67,466円 ( 74,213円 ) | 19日目 |
57,871円 ( 63,658円 ) | 19日目 |
69,324円 ( 76,256円 ) | 19日目 |
62,489円 ( 68,738円 ) | 19日目 |
55,968円 ( 61,565円 ) | 19日目 |
112,176円 ( 123,394円 ) | 19日目 |
86,733円 ( 95,406円 ) | 19日目 |
111,999円 ( 123,199円 ) | 19日目 |
113,977円 ( 125,375円 ) | 19日目 |
107,417円 ( 118,159円 ) | 19日目 |
86,733円 ( 95,406円 ) | 19日目 |
93,505円 ( 102,856円 ) | 19日目 |
107,673円 ( 118,440円 ) | 19日目 |
107,673円 ( 118,440円 ) | 19日目 |
127,356円 ( 140,092円 ) | 19日目 |
166,720円 ( 183,392円 ) | 19日目 |
160,741円 ( 176,815円 ) | 19日目 |
130,639円 ( 143,703円 ) | 19日目 |
125,811円 ( 138,392円 ) | 19日目 |
127,364円 ( 140,100円 ) | 19日目 |
160,545円 ( 176,600円 ) | 19日目 |
165,562円 ( 182,118円 ) | 19日目 |
132,054円 ( 145,259円 ) | 19日目 |
165,562円 ( 182,118円 ) | 19日目 |
163,057円 ( 179,363円 ) | 19日目 |
127,364円 ( 140,100円 ) | 19日目 |
127,364円 ( 140,100円 ) | 19日目 |
124,979円 ( 137,477円 ) | 19日目 |
188,717円 ( 207,589円 ) | 19日目 |
167,736円 ( 184,510円 ) | 19日目 |
212,002円 ( 233,202円 ) | 19日目 |
160,801円 ( 176,881円 ) | 19日目 |
167,235円 ( 183,959円 ) | 19日目 |
170,837円 ( 187,921円 ) | 19日目 |
166,174円 ( 182,791円 ) | 19日目 |
210,458円 ( 231,504円 ) | 19日目 |
170,837円 ( 187,921円 ) | 19日目 |
175,420円 ( 192,962円 ) | 19日目 |
175,420円 ( 192,962円 ) | 19日目 |
226,470円 ( 249,117円 ) | 19日目 |
186,659円 ( 205,325円 ) | 19日目 |
123,368円 ( 135,705円 ) | 19日目 |
157,714円 ( 173,485円 ) | 19日目 |
166,174円 ( 182,791円 ) | 19日目 |
217,405円 ( 239,146円 ) | 19日目 |
261,914円 ( 288,105円 ) | 19日目 |
205,311円 ( 225,842円 ) | 19日目 |
260,371円 ( 286,408円 ) | 19日目 |
268,732円 ( 295,605円 ) | 19日目 |
203,450円 ( 223,795円 ) | 19日目 |
252,333円 ( 277,566円 ) | 19日目 |
260,695円 ( 286,765円 ) | 19日目 |
245,354円 ( 269,889円 ) | 19日目 |
245,354円 ( 269,889円 ) | 19日目 |
302,179円 ( 332,397円 ) | 19日目 |
312,212円 ( 343,433円 ) | 19日目 |
