分離型圧力センサ 汎用流体用 クリーンシリーズ 10-PSE560シリーズ
- 一部SALE 2026/01/31まで
- 通常単価(税別)
- 18,564円～36,050円特別価格
- 税込単価
- 20,420円～39,655円特別価格
【10-シリーズ クリーンシリーズ】・クリーン環境に対応・クリーンルーム内への...
詳細情報を確認する未確定：候補が55型番あります。
商品情報
外形図
10-PSE56□-01／02、10-PSE56□-N01／N02
※C部の外形および寸法は全て共通です。
10-PSE56□-C01
10-PSE56□-A2
10-PSE56□-B2
製品仕様

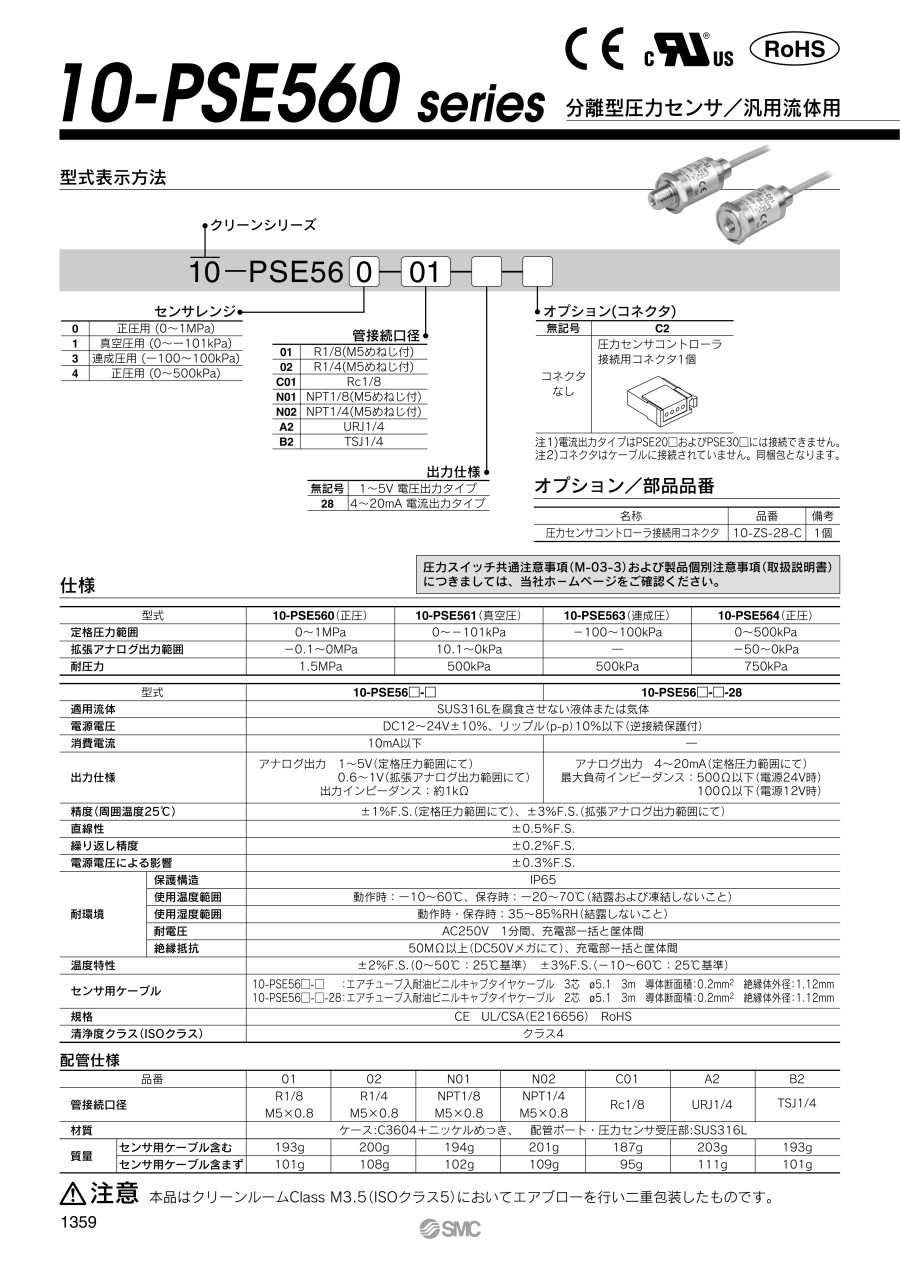

型式表示方法
仕様
| 型番 | 10-PSE560（正圧） | 10-PSE561（真空圧） | 10-PSE563（連成圧） | 10-PSE564（正圧） |
|---|---|---|---|---|
| 定格圧力範囲 | 0～+1MPa | 0～-101kPa | -100～+100kPa | 0～+500kPa |
| 拡張アナログ出力範囲 | -0.1～0MPa | +10.1～0kPa | - | -50～0kPa |
| 耐圧力 | 1.5MPa | 500kPa | 500kPa | 750kPa |
| 型番 | 10-PSE56□-□ | 10-PSE56□-□-28 | |
|---|---|---|---|
| 適用流体 | SUS316Lを腐食させない液体または気体 | ||
| 電源電圧 | DC12～24V±10%、リップル（p-p）10%以下（逆接続保護付） | ||
| 消費電流 | 10mA以下 | - | |
| 出力仕様 |
|
| |
| 精度（周囲温度25℃） | ±1%F.S.（定格圧力範囲にて）、±3%F.S.（拡張アナログ出力範囲にて） | ||
| 直線性 | ±0.5%F.S. | ||
| 繰り返し精度 | ±0.2%F.S. | ||
| 電源電圧による影響 | ±0.3%F.S. | ||
| 耐環境 | 保護構造 | IP65 | |
| 使用温度範囲 | 動作時：-10～+60℃、保存時：-20～+70℃（結露および凍結しないこと） | ||
| 使用湿度範囲 | 動作時・保存時：35～85%RH（結露しないこと） | ||
| 耐電圧 | AC250V 1分間、充電部一括と筐体間 | ||
| 絶縁抵抗 | 50MΩ以上（DC50Vメガにて）、充電部一括と筐体間 | ||
| 温度特性 | ±2%F.S.（0～+50℃：25℃基準） ±3%F.S.（-10～+60℃：25℃基準） | ||
| センサ用ケーブル |
| ||
| 清浄度クラス（ISOクラス） | クラス4 | ||
規格表
| 型番 | A | B |
|---|---|---|
| 10-PSE56□-01 | 8.2 | R1/8 |
| 10-PSE56□-02 | 12 | R1/4 |
| 10-PSE56□-N01 | 9.2 | NPT1/8 |
| 10-PSE56□-N02 | 12.2 | NPT1/4 |
| 10-PSE56□-C01 | - | Rc1/8 |
| 10-PSE56□-A2 | 15.5 | URJ1/4 |
| 10-PSE56□-B2 | 9.5 | TSJ1/4 |
注意・禁止事項
- 本品はクリーンルームClass M3.5（ISOクラス5）においてエアブローを行い二重包装したものです。
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
18,564円 ( 20,420円 ) | 19日目 |
18,795円 ( 20,675円 ) | 19日目 |
18,789円 ( 20,668円 ) | 19日目 |
18,789円 ( 20,668円 ) | 19日目 |
18,564円 ( 20,420円 ) | 19日目 |
18,564円 ( 20,420円 ) | 19日目 |
18,789円 ( 20,668円 ) | 19日目 |
18,789円 ( 20,668円 ) | 19日目 |
27,313円 ( 30,044円 ) | 19日目 |
27,313円 ( 30,044円 ) | 19日目 |
27,533円 ( 30,286円 ) | 19日目 |
28,245円 ( 31,070円 ) | 19日目 |
26,144円 ( 28,758円 ) | 19日目 |
26,064円 ( 28,670円 ) | 19日目 |
18,795円 ( 20,675円 ) | 19日目 |
18,789円 ( 20,668円 ) | 19日目 |
18,789円 ( 20,668円 ) | 19日目 |
18,564円 ( 20,420円 ) | 19日目 |
18,564円 ( 20,420円 ) | 19日目 |
20,782円 ( 22,860円 ) | 19日目 |
20,782円 ( 22,860円 ) | 19日目 |
19,412円 ( 21,353円 ) | 19日目 |
19,412円 ( 21,353円 ) | 19日目 |
25,120円22,608円 ( 24,869円 ) | 19日目 |
19,638円 ( 21,602円 ) | 19日目 |
19,412円 ( 21,353円 ) | 19日目 |
19,638円 ( 21,602円 ) | 19日目 |
28,162円 ( 30,978円 ) | 19日目 |
36,050円32,445円 ( 35,690円 ) | 19日目 |
28,381円 ( 31,219円 ) | 19日目 |
29,841円 ( 32,825円 ) | 19日目 |
26,912円 ( 29,603円 ) | 19日目 |
19,638円 ( 21,602円 ) | 19日目 |
21,696円 ( 23,866円 ) | 19日目 |
19,412円 ( 21,353円 ) | 19日目 |
19,845円 ( 21,830円 ) | 19日目 |
19,638円 ( 21,602円 ) | 19日目 |
19,845円 ( 21,830円 ) | 19日目 |
19,638円 ( 21,602円 ) | 19日目 |
19,638円 ( 21,602円 ) | 19日目 |
28,162円 ( 30,978円 ) | 19日目 |
28,162円 ( 30,978円 ) | 19日目 |
28,381円 ( 31,219円 ) | 19日目 |
26,685円 ( 29,354円 ) | 19日目 |
26,912円 ( 29,603円 ) | 19日目 |
26,912円 ( 29,603円 ) | 19日目 |
19,412円 ( 21,353円 ) | 19日目 |
18,564円 ( 20,420円 ) | 19日目 |
20,550円 ( 22,605円 ) | 19日目 |
18,564円 ( 20,420円 ) | 19日目 |
18,795円 ( 20,675円 ) | 19日目 |
18,789円 ( 20,668円 ) | 19日目 |
18,564円 ( 20,420円 ) | 19日目 |
18,564円 ( 20,420円 ) | 19日目 |
18,789円 ( 20,668円 ) | 19日目 |
