商品情報

外形図

シール方式／ガスケットシール：ねじの種類／M3,M5,10-32UNF

シール方式／シール剤：ねじの種類／R,NPT

ワンタッチ管継手付スピードコントローラプッシュロック式薄形コンパクトエルボタイプ JASシリーズ外形図02

シール方式／パッキンシール：ねじの種類／G

ワンタッチ管継手付スピードコントローラプッシュロック式薄形コンパクトエルボタイプ JASシリーズ外形図03

製品仕様

仕様

使用流体	空気
保証耐圧力	1.05MPa
最高使用圧力	0.7MPa
最低使用圧力	0.05MPa
周囲温度および使用流体温度	-5～+60℃（凍結なきこと）
適用チューブ材質	ナイロン、ソフトナイロン、ポリウレタン、FEP、PFA

注）ソフトナイロン・ポリウレタンは最高使用圧力にご注意ください。

規格表

単位：mm

シール方式／ガスケットシール：ねじの種類／M3,M5,10-32UNF

■ミリサイズ

型番	d	T	H	リリースブッシュ寸法		D₃	D₄	A		L₁	L₂	L₃	L₄	H₁	H₂	H₃	M	質量（g）
型番	d	T	H	D₁	D₂	D₃	D₄	Unlock	Lock	L₁	L₂	L₃	L₄	H₁	H₂	H₃	M	質量（g）
JAS-L□□23-M3	3.2	M3×0.5	2.5	9.5	6.7	7.2	12.1	35.6	34.3	18.6	12.9	17.4	6.9	12.7	6.6	15.2	13.3	5
JAS-L□□04-M3	4	M3×0.5		10	7.7	8.2										15.2		5
JAS-L□□23-M5	3.2	M5×0.8		9.5	6.7	7.2										16.2		5
JAS-L□□04-M5	4			10	7.7	8.2												6
JAS-L□□06-M5	6			12	9.7	10.4												6

■インチサイズ

型番	d	T	H	リリースブッシュ寸法		D₃	D₄	A		L₁	L₂	L₃	L₄	H₁	H₂	H₃	M	質量（g）
型番	d	T	H	D₁	D₂	D₃	D₄	Unlock	Lock	L₁	L₂	L₃	L₄	H₁	H₂	H₃	M	質量（g）
JAS-L□□01-U10	1/8	10/32UNF	2.5	9.5	6.7	7.2	12.1	35.6	34.3	18.6	12.9	17.4	6.9	12.7	6.6	16.2	13.3	5
JAS-L□□03-U10	5/32	10/32UNF	2.5	10	7.7	8.2	12.1	35.6	34.3	18.6	12.9	17.4	6.9	12.7	6.6	16.2	13.3	6

シール方式／シール材：ねじの種類／R,NPT

■ミリサイズ

型番	d	T （R,NPT）	H	リリースブッシュ寸法		D₃	D₄	A		L₁	L₂	L₃	L₄	H₁	H₂	H₃	M	質量（g）
型番	d	T （R,NPT）	H	D₁	D₂	D₃	D₄	Unlock	Lock	L₁	L₂	L₃	L₄	H₁	H₂	H₃	M	質量（g）
JAS-L□□04-01（S）	4	1/8	6	10	7.7	8.2	14.7	42.7	40.9	20.4	17.5	24.2	10.2	17.1	9.7	20.3	13.3	14
JAS-L□□06-01（S）	6	1/8	6	12	9.7	10.4	14.7	42.7	40.9	20.4	17.5	24.2	10.2	17.1	9.7	20.3	13.3	14

■インチサイズ

型番	d	T （R,NPT）	H	リリースブッシュ寸法		D₃	D₄	A		L₁	L₂	L₃	L₄	H₁	H₂	H₃	M	質量（g）
型番	d	T （R,NPT）	H	D₁	D₂	D₃	D₄	Unlock	Lock	L₁	L₂	L₃	L₄	H₁	H₂	H₃	M	質量（g）
JAS-L□□03-N01（S）	5/32	1/8	5.56	10	7.7	8.2	14.7	42.7	40.9	20.4	17.5	24.2	10.2	17.1	9.7	20.3	13.3	14
JAS-L□□07-N01（S）	1/4	1/8	5.56	10.9	-	11.2	14.7	42.7	40.9	20.4	17.5	24.2	10.2	17.1	9.7	20.3	13.3	15

シール方式／パッキンシール：ねじの種類／G

■ミリサイズ

型番	d	T	H	リリースブッシュ寸法		D₃	D₄	A		L₁	L₂	L₃	L₄	H₁	H₂	H₃	M	質量（g）
型番	d	T	H	D₁	D₂	D₃	D₄	Unlock	Lock	L₁	L₂	L₃	L₄	H₁	H₂	H₃	M	質量（g）
JAS-L□□04-G01	4	1/8	6	10	7.7	8.2	14.7	42.7	40.9	20.4	17.5	24.2	10.2	15.6	8.3	20.9	13.3	14
JAS-L□□06-G01	6	1/8	6	12	9.7	10.4	14.7	42.7	40.9	20.4	17.5	24.2	10.2	15.6	8.3	20.9	13.3	14

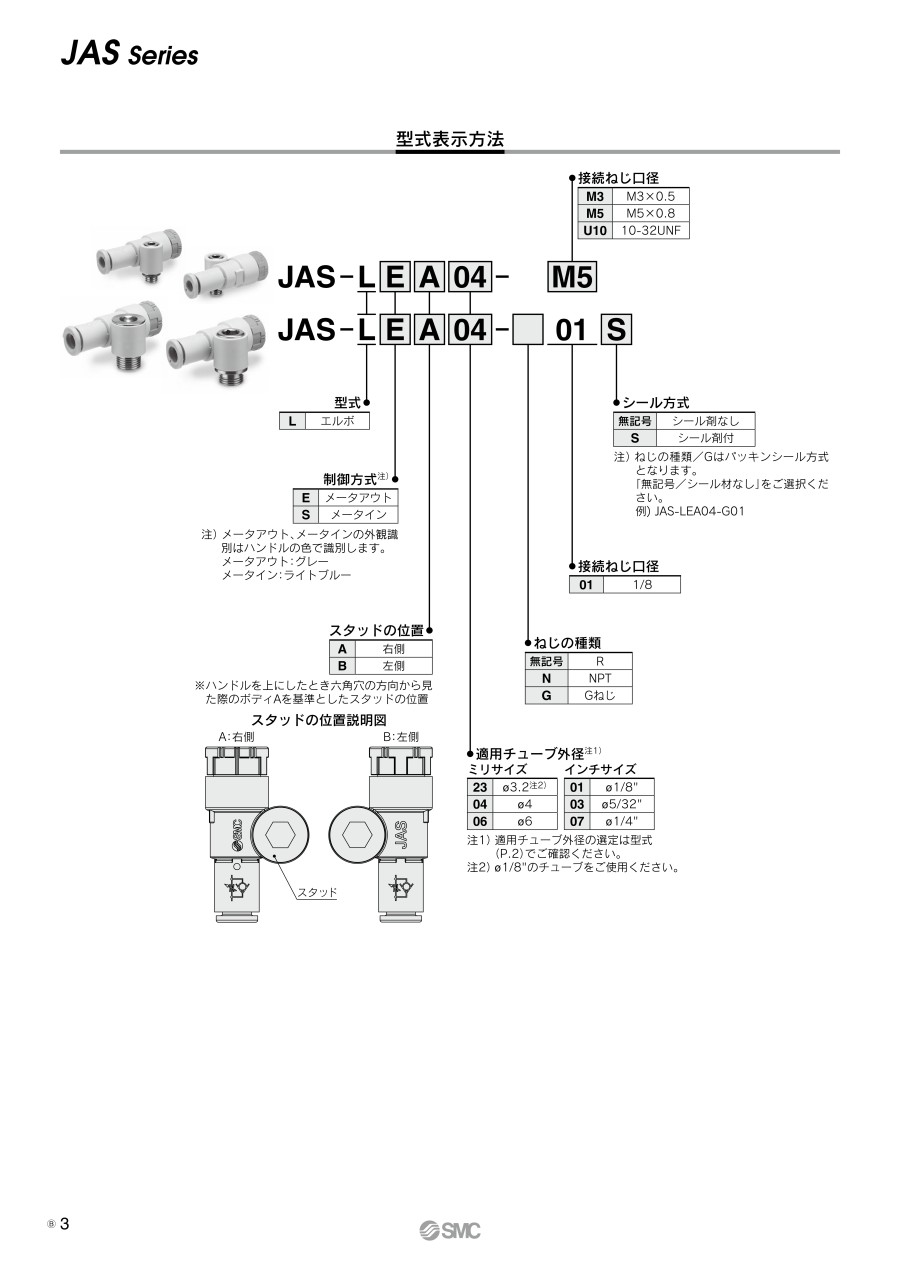

型番リスト

表示件数

型番

制御方式

接続口径

ねじの種類

適用チューブ外径ミリサイズ

(mm)

適用チューブ外径インチサイズ

(inch)

シール方式

スタッドの位置

最小発注数量

メータアウト	10-32UNF	UNF	-	Φ1/8"	シール剤なし	右側	1個
メータアウト	1/8	NPT	-	Φ5/32"	シール剤なし	右側	1個
メータアウト	1/8	NPT	-	Φ5/32"	シール剤付	右側	1個
メータアウト	10-32UNF	UNF	-	Φ5/32"	シール剤なし	右側	1個
メータアウト	1/8	R	Φ4	-	シール剤なし	右側	1個
メータアウト	1/8	R	Φ4	-	シール剤付	右側	1個
メータアウト	1/8	G	Φ4	-	シール剤なし	右側	1個
メータアウト	M3×0.5	M	Φ4	-	シール剤なし	右側	1個
メータアウト	M5×0.8	M	Φ4	-	シール剤なし	右側	1個
メータアウト	1/8	R	Φ6	-	シール剤なし	右側	1個
メータアウト	1/8	R	Φ6	-	シール剤付	右側	1個
メータアウト	1/8	G	Φ6	-	シール剤なし	右側	1個
メータアウト	M5×0.8	M	Φ6	-	シール剤なし	右側	1個
メータアウト	1/8	NPT	-	Φ1/4"	シール剤なし	右側	1個
メータアウト	1/8	NPT	-	Φ1/4"	シール剤付	右側	1個
メータアウト	M3×0.5	M	Φ3.2	-	シール剤なし	右側	1個
メータアウト	M5×0.8	M	Φ3.2	-	シール剤なし	右側	1個
メータアウト	10-32UNF	UNF	-	Φ1/8"	シール剤なし	左側	1個
メータアウト	1/8	NPT	-	Φ5/32"	シール剤なし	左側	1個
メータアウト	1/8	NPT	-	Φ5/32"	シール剤付	左側	1個
メータアウト	10-32UNF	UNF	-	Φ5/32"	シール剤なし	左側	1個
メータアウト	1/8	R	Φ4	-	シール剤なし	左側	1個
メータアウト	1/8	R	Φ4	-	シール剤付	左側	1個
メータアウト	1/8	G	Φ4	-	シール剤なし	左側	1個
メータアウト	M3×0.5	M	Φ4	-	シール剤なし	左側	1個
メータアウト	M5×0.8	M	Φ4	-	シール剤なし	左側	1個
メータアウト	1/8	R	Φ6	-	シール剤なし	左側	1個
メータアウト	1/8	R	Φ6	-	シール剤付	左側	1個
メータアウト	1/8	G	Φ6	-	シール剤なし	左側	1個
メータアウト	M5×0.8	M	Φ6	-	シール剤なし	左側	1個
メータアウト	1/8	NPT	-	Φ1/4"	シール剤なし	左側	1個
メータアウト	1/8	NPT	-	Φ1/4"	シール剤付	左側	1個
メータアウト	M3×0.5	M	Φ3.2	-	シール剤なし	左側	1個
メータアウト	M5×0.8	M	Φ3.2	-	シール剤なし	左側	1個
メータイン	10-32UNF	UNF	-	Φ1/8"	シール剤なし	右側	1個
メータイン	1/8	NPT	-	Φ5/32"	シール剤なし	右側	1個
メータイン	1/8	NPT	-	Φ5/32"	シール剤付	右側	1個
メータイン	10-32UNF	UNF	-	Φ5/32"	シール剤なし	右側	1個
メータイン	1/8	R	Φ4	-	シール剤なし	右側	1個
メータイン	1/8	R	Φ4	-	シール剤付	右側	1個
メータイン	1/8	G	Φ4	-	シール剤なし	右側	1個
メータイン	M3×0.5	M	Φ4	-	シール剤なし	右側	1個
メータイン	M5×0.8	M	Φ4	-	シール剤なし	右側	1個
メータイン	1/8	R	Φ6	-	シール剤なし	右側	1個
メータイン	1/8	R	Φ6	-	シール剤付	右側	1個
メータイン	1/8	G	Φ6	-	シール剤なし	右側	1個
メータイン	M5×0.8	M	Φ6	-	シール剤なし	右側	1個
メータイン	1/8	NPT	-	Φ1/4"	シール剤なし	右側	1個
メータイン	1/8	NPT	-	Φ1/4"	シール剤付	右側	1個
メータイン	M3×0.5	M	Φ3.2	-	シール剤なし	右側	1個
メータイン	M5×0.8	M	Φ3.2	-	シール剤なし	右側	1個
メータイン	10-32UNF	UNF	-	Φ1/8"	シール剤なし	左側	1個
メータイン	1/8	NPT	-	Φ5/32"	シール剤なし	左側	1個
メータイン	1/8	NPT	-	Φ5/32"	シール剤付	左側	1個
メータイン	10-32UNF	UNF	-	Φ5/32"	シール剤なし	左側	1個
メータイン	1/8	R	Φ4	-	シール剤なし	左側	1個
メータイン	1/8	R	Φ4	-	シール剤付	左側	1個
メータイン	1/8	G	Φ4	-	シール剤なし	左側	1個
メータイン	M3×0.5	M	Φ4	-	シール剤なし	左側	1個
メータイン	M5×0.8	M	Φ4	-	シール剤なし	左側	1個

通常単価(税別) (税込単価)	通常出荷日

1,460円 ( 1,606円 )	6日目
1,802円 ( 1,982円 )	6日目
1,850円 ( 2,035円 )	6日目
1,415円 ( 1,557円 )	6日目
1,802円 ( 1,982円 )	6日目
1,850円 ( 2,035円 )	6日目
1,866円 ( 2,053円 )	6日目
1,715円 ( 1,887円 )	6日目
1,484円 ( 1,632円 )	6日目
1,889円 ( 2,078円 )	6日目
1,940円 ( 2,134円 )	6日目
1,866円 ( 2,053円 )	6日目
1,484円 ( 1,632円 )	6日目
1,802円 ( 1,982円 )	6日目
1,850円 ( 2,035円 )	6日目
1,765円 ( 1,942円 )	6日目
1,460円 ( 1,606円 )	6日目
1,460円 ( 1,606円 )	6日目
1,802円 ( 1,982円 )	6日目
1,850円 ( 2,035円 )	6日目
1,415円 ( 1,557円 )	6日目
1,802円 ( 1,982円 )	6日目
1,850円 ( 2,035円 )	6日目
1,866円 ( 2,053円 )	6日目
1,715円 ( 1,887円 )	6日目
1,484円 ( 1,632円 )	6日目
1,802円 ( 1,982円 )	6日目
1,940円 ( 2,134円 )	6日目
1,866円 ( 2,053円 )	6日目
1,484円 ( 1,632円 )	6日目
1,802円 ( 1,982円 )	6日目
1,850円 ( 2,035円 )	6日目
1,765円 ( 1,942円 )	6日目
1,460円 ( 1,606円 )	6日目
1,460円 ( 1,606円 )	6日目
1,802円 ( 1,982円 )	6日目
1,850円 ( 2,035円 )	6日目
1,415円 ( 1,557円 )	6日目
1,802円 ( 1,982円 )	6日目
1,940円 ( 2,134円 )	6日目
1,866円 ( 2,053円 )	6日目
1,715円 ( 1,887円 )	6日目
1,415円 ( 1,557円 )	6日目
1,802円 ( 1,982円 )	6日目
1,850円 ( 2,035円 )	6日目
1,866円 ( 2,053円 )	6日目
1,415円 ( 1,557円 )	6日目
1,802円 ( 1,982円 )	6日目
1,850円 ( 2,035円 )	6日目
1,765円 ( 1,942円 )	6日目
1,460円 ( 1,606円 )	6日目
1,460円 ( 1,606円 )	6日目
1,802円 ( 1,982円 )	6日目
1,850円 ( 2,035円 )	6日目
1,415円 ( 1,557円 )	6日目
1,802円 ( 1,982円 )	6日目
1,942円 ( 2,136円 )	6日目
1,866円 ( 2,053円 )	6日目
1,715円 ( 1,887円 )	6日目
1,415円 ( 1,557円 )	6日目

基本情報

基本情報

【特長】
・高さ12.7mm、高さ寸法 9.7mm削減（43.3％削減）
狭小スペースでの流量調整が可能
六角レンチによる取付作業性の向上
・最低使用圧力：0.05MPa
・簡単プッシュロック式
・流量の再現性と操作性向上

ご注意

■SMC エアシリンダ製品の選定・技術情報
特集ページはこちらから、ご確認下さい。

■SMC製品取扱いについて
Webページが無い製品については順次公開を予定しています。
型番が決まっている方はこちらから、お見積/ご注文下さい。
スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。

カタログ

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
