未確定：候補が79型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

製品仕様

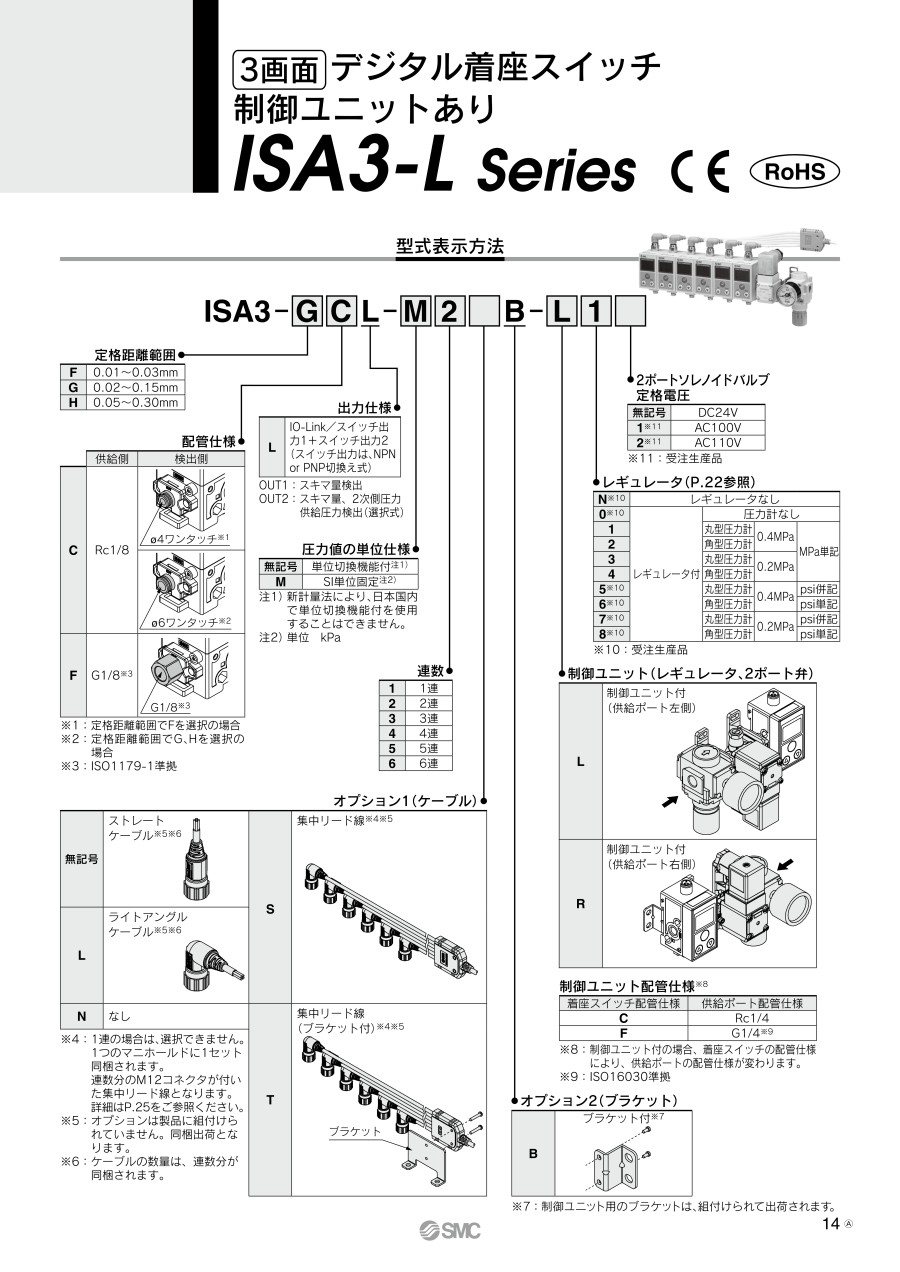

型式表示方法

仕様

※1：詳細はカタログ「表示値と距離の関係」をご参照ください。
※2：Fタイプは、応差3の場合57までになります。Gタイプは、応差20の場合280までになります。Hタイプは、応差20の場合480までになります。（反転出力の場合：工場出荷時）
※3：ゼロカット設定により、工場出荷時8以下は0を表示します。
※4：ゼロカット設定により、工場出荷時29以下は0を表示します。
※5：圧力値はサブ画面に表示されます。
※6：OUT2を距離検出に設定した場合になります。
※7：OUT2を圧力検出に設定した場合になります。
※8：印加圧力が設定値付近で変動する場合、変動幅以上の応差を設定しないとチャタリングが発生します。
※9：検出ノズルの詳細は、カタログをご参照ください。
※10：制御ユニット部を除く、テジタル着座スイッチ本体のみに適用されます。
※11：設定ファイルは、SMCホームページからダウンロードできます。
※12：品質向上に努めておりますが、性能上支障のない外観の僅かなキズ、汚れ、表示色、輝度むら等は良品としています。

単位：mm

連数	1	2	3	4	5	6
L1	55.6	93.6	131.6	169.6	207.6	245.6
L2	136.4	174.4	212.4	250.4	288.4	326.4

配管仕様	C（φ4ワンタッチ管継手）	C（φ6ワンタッチ管継手）	F（Gねじ）
H	13	13.6	19

型番リスト

表示件数

型番

連数

制御ユニット

電圧

(V)

検出距離

(mm)

配管仕様

圧力値の単位仕様

レギュレータ

ケーブル

最小発注数量

1連	制御ユニット付（供給ポート左側）	DC24	0.01～0.03	供給側（Rc1/8）、検出側（Φ4ワンタッチ）	単位切換機能付	レギュレータ付・丸型圧力計・0.4MPa・MPa単記	ストレートケーブル	1個
1連	制御ユニット付（供給ポート右側）	DC24	0.01～0.03	供給側（Rc1/8）、検出側（Φ4ワンタッチ）	単位切換機能付	レギュレータ付・角型圧力計・0.4MPa・MPa単記	ライトアングルケーブル	1個
2連	制御ユニット付（供給ポート右側）	DC24	0.01～0.03	供給側（Rc1/8）、検出側（Φ4ワンタッチ）	単位切換機能付	レギュレータ付・角型圧力計・0.4MPa・MPa単記	ライトアングルケーブル	1個
3連	制御ユニット付（供給ポート右側）	DC24	0.01～0.03	供給側（Rc1/8）、検出側（Φ4ワンタッチ）	単位切換機能付	レギュレータ付・角型圧力計・0.4MPa・MPa単記	ライトアングルケーブル	1個
3連	制御ユニット付（供給ポート左側）	DC24	0.01～0.03	供給側（Rc1/8）、検出側（Φ4ワンタッチ）	単位切換機能付	レギュレータ付・角型圧力計・0.2MPa・MPa単記	集中リード線（ブラケット付）	1個
4連	制御ユニット付（供給ポート右側）	DC24	0.01～0.03	供給側（Rc1/8）、検出側（Φ4ワンタッチ）	単位切換機能付	レギュレータ付・角型圧力計・0.4MPa・MPa単記	ライトアングルケーブル	1個
5連	制御ユニット付（供給ポート右側）	DC24	0.01～0.03	供給側（Rc1/8）、検出側（Φ4ワンタッチ）	単位切換機能付	レギュレータ付・角型圧力計・0.4MPa・MPa単記	ライトアングルケーブル	1個
6連	制御ユニット付（供給ポート右側）	DC24	0.01～0.03	供給側（Rc1/8）、検出側（Φ4ワンタッチ）	単位切換機能付	レギュレータ付・角型圧力計・0.4MPa・MPa単記	ライトアングルケーブル	1個
1連	制御ユニット付（供給ポート左側）	DC24	0.01～0.03	供給側（Rc1/8）、検出側（Φ4ワンタッチ）	SI単位固定	レギュレータなし	なし	1個
1連	制御ユニット付（供給ポート左側）	AC100V	0.01～0.03	供給側（Rc1/8）、検出側（Φ4ワンタッチ）	SI単位固定	レギュレータなし	なし	1個
1連	制御ユニット付（供給ポート右側）	DC24	0.02～0.15	供給側（Rc1/8）、検出側（Φ6ワンタッチ）	単位切換機能付	レギュレータ付・角型圧力計・0.4MPa・MPa単記	ライトアングルケーブル	1個
1連	制御ユニット付（供給ポート右側）	DC24	0.02～0.15	供給側（Rc1/8）、検出側（Φ6ワンタッチ）	単位切換機能付	レギュレータ付・丸型圧力計・0.4MPa・MPa単記	なし	1個
2連	制御ユニット付（供給ポート右側）	DC24	0.02～0.15	供給側（Rc1/8）、検出側（Φ6ワンタッチ）	単位切換機能付	レギュレータ付・丸型圧力計・0.4MPa・MPa単記	なし	1個
2連	制御ユニット付（供給ポート右側）	DC24	0.02～0.15	供給側（Rc1/8）、検出側（Φ6ワンタッチ）	単位切換機能付	レギュレータ付・角型圧力計・0.4MPa・MPa単記	集中リード線（ブラケット付）	1個
4連	制御ユニット付（供給ポート右側）	DC24	0.02～0.15	供給側（Rc1/8）、検出側（Φ6ワンタッチ）	単位切換機能付	レギュレータ付・丸型圧力計・0.4MPa・MPa単記	なし	1個
4連	制御ユニット付（供給ポート右側）	DC24	0.02～0.15	供給側（Rc1/8）、検出側（Φ6ワンタッチ）	単位切換機能付	レギュレータ付・丸型圧力計・0.4MPa・MPa単記	集中リード線（ブラケット付）	1個
6連	制御ユニット付（供給ポート右側）	DC24	0.02～0.15	供給側（Rc1/8）、検出側（Φ6ワンタッチ）	単位切換機能付	レギュレータ付・角型圧力計・0.4MPa・MPa単記	ライトアングルケーブル	1個
1連	制御ユニット付（供給ポート左側）	DC24	0.02～0.15	供給側（Rc1/8）、検出側（Φ6ワンタッチ）	SI単位固定	レギュレータ付・圧力計なし	ストレートケーブル	1個
1連	制御ユニット付（供給ポート左側）	AC100V	0.02～0.15	供給側（Rc1/8）、検出側（Φ6ワンタッチ）	SI単位固定	レギュレータ付・圧力計なし	ストレートケーブル	1個
1連	制御ユニット付（供給ポート左側）	DC24	0.02～0.15	供給側（Rc1/8）、検出側（Φ6ワンタッチ）	SI単位固定	レギュレータ付・丸型圧力計・0.4MPa・MPa単記	ストレートケーブル	1個
1連	制御ユニット付（供給ポート左側）	DC24	0.02～0.15	供給側（Rc1/8）、検出側（Φ6ワンタッチ）	SI単位固定	レギュレータ付・角型圧力計・0.4MPa・MPa単記	ストレートケーブル	1個
1連	制御ユニット付（供給ポート左側）	DC24	0.02～0.15	供給側（Rc1/8）、検出側（Φ6ワンタッチ）	SI単位固定	レギュレータ付・丸型圧力計・0.4MPa・MPa単記	ライトアングルケーブル	1個
1連	制御ユニット付（供給ポート左側）	DC24	0.02～0.15	供給側（Rc1/8）、検出側（Φ6ワンタッチ）	SI単位固定	レギュレータ付・角型圧力計・0.4MPa・MPa単記	ライトアングルケーブル	1個
1連	制御ユニット付（供給ポート右側）	DC24	0.02～0.15	供給側（Rc1/8）、検出側（Φ6ワンタッチ）	SI単位固定	レギュレータ付・丸型圧力計・0.4MPa・MPa単記	ライトアングルケーブル	1個
1連	制御ユニット付（供給ポート左側）	DC24	0.02～0.15	供給側（Rc1/8）、検出側（Φ6ワンタッチ）	SI単位固定	レギュレータ付・角型圧力計・0.4MPa・MPa単記	なし	1個
1連	制御ユニット付（供給ポート左側）	DC24	0.02～0.15	供給側（Rc1/8）、検出側（Φ6ワンタッチ）	SI単位固定	レギュレータなし	なし	1個
2連	制御ユニット付（供給ポート左側）	DC24	0.02～0.15	供給側（Rc1/8）、検出側（Φ6ワンタッチ）	SI単位固定	レギュレータ付・圧力計なし	ストレートケーブル	1個
2連	制御ユニット付（供給ポート左側）	DC24	0.02～0.15	供給側（Rc1/8）、検出側（Φ6ワンタッチ）	SI単位固定	レギュレータ付・丸型圧力計・0.4MPa・MPa単記	ストレートケーブル	1個
2連	制御ユニット付（供給ポート左側）	DC24	0.02～0.15	供給側（Rc1/8）、検出側（Φ6ワンタッチ）	SI単位固定	レギュレータ付・角型圧力計・0.4MPa・MPa単記	ストレートケーブル	1個
2連	制御ユニット付（供給ポート左側）	DC24	0.02～0.15	供給側（Rc1/8）、検出側（Φ6ワンタッチ）	SI単位固定	レギュレータ付・角型圧力計・0.4MPa・MPa単記	ライトアングルケーブル	1個
2連	制御ユニット付（供給ポート左側）	DC24	0.02～0.15	供給側（Rc1/8）、検出側（Φ6ワンタッチ）	SI単位固定	レギュレータ付・圧力計なし	なし	1個
2連	制御ユニット付（供給ポート左側）	DC24	0.02～0.15	供給側（Rc1/8）、検出側（Φ6ワンタッチ）	SI単位固定	レギュレータ付・角型圧力計・0.4MPa・MPa単記	なし	1個
2連	制御ユニット付（供給ポート左側）	DC24	0.02～0.15	供給側（Rc1/8）、検出側（Φ6ワンタッチ）	SI単位固定	レギュレータ付・圧力計なし	集中リード線（ブラケット付）	1個
2連	制御ユニット付（供給ポート左側）	DC24	0.02～0.15	供給側（Rc1/8）、検出側（Φ6ワンタッチ）	SI単位固定	レギュレータ付・角型圧力計・0.2MPa・MPa単記	集中リード線（ブラケット付）	1個
2連	制御ユニット付（供給ポート右側）	DC24	0.02～0.15	供給側（Rc1/8）、検出側（Φ6ワンタッチ）	SI単位固定	レギュレータ付・角型圧力計・0.4MPa・MPa単記	集中リード線（ブラケット付）	1個
3連	制御ユニット付（供給ポート左側）	DC24	0.02～0.15	供給側（Rc1/8）、検出側（Φ6ワンタッチ）	SI単位固定	レギュレータ付・圧力計なし	ストレートケーブル	1個
3連	制御ユニット付（供給ポート左側）	DC24	0.02～0.15	供給側（Rc1/8）、検出側（Φ6ワンタッチ）	SI単位固定	レギュレータ付・丸型圧力計・0.4MPa・MPa単記	ストレートケーブル	1個
3連	制御ユニット付（供給ポート左側）	DC24	0.02～0.15	供給側（Rc1/8）、検出側（Φ6ワンタッチ）	SI単位固定	レギュレータ付・角型圧力計・0.4MPa・MPa単記	ストレートケーブル	1個
3連	制御ユニット付（供給ポート左側）	DC24	0.02～0.15	供給側（Rc1/8）、検出側（Φ6ワンタッチ）	SI単位固定	レギュレータ付・丸型圧力計・0.4MPa・MPa単記	ライトアングルケーブル	1個
3連	制御ユニット付（供給ポート左側）	DC24	0.02～0.15	供給側（Rc1/8）、検出側（Φ6ワンタッチ）	SI単位固定	レギュレータ付・圧力計なし	なし	1個
3連	制御ユニット付（供給ポート左側）	DC24	0.02～0.15	供給側（Rc1/8）、検出側（Φ6ワンタッチ）	SI単位固定	レギュレータ付・角型圧力計・0.4MPa・MPa単記	なし	1個
3連	制御ユニット付（供給ポート右側）	DC24	0.02～0.15	供給側（Rc1/8）、検出側（Φ6ワンタッチ）	SI単位固定	レギュレータ付・角型圧力計・0.4MPa・MPa単記	集中リード線	1個
3連	制御ユニット付（供給ポート左側）	DC24	0.02～0.15	供給側（Rc1/8）、検出側（Φ6ワンタッチ）	SI単位固定	レギュレータ付・圧力計なし	集中リード線（ブラケット付）	1個
3連	制御ユニット付（供給ポート左側）	DC24	0.02～0.15	供給側（Rc1/8）、検出側（Φ6ワンタッチ）	SI単位固定	レギュレータ付・丸型圧力計・0.4MPa・MPa単記	集中リード線（ブラケット付）	1個
4連	制御ユニット付（供給ポート左側）	DC24	0.02～0.15	供給側（Rc1/8）、検出側（Φ6ワンタッチ）	SI単位固定	レギュレータ付・角型圧力計・0.4MPa・MPa単記	ストレートケーブル	1個
4連	制御ユニット付（供給ポート左側）	DC24	0.02～0.15	供給側（Rc1/8）、検出側（Φ6ワンタッチ）	SI単位固定	レギュレータ付・圧力計なし	なし	1個
4連	制御ユニット付（供給ポート左側）	DC24	0.02～0.15	供給側（Rc1/8）、検出側（Φ6ワンタッチ）	SI単位固定	レギュレータ付・角型圧力計・0.4MPa・MPa単記	なし	1個
4連	制御ユニット付（供給ポート右側）	DC24	0.02～0.15	供給側（Rc1/8）、検出側（Φ6ワンタッチ）	SI単位固定	レギュレータ付・角型圧力計・0.4MPa・MPa単記	集中リード線	1個
4連	制御ユニット付（供給ポート左側）	DC24	0.02～0.15	供給側（Rc1/8）、検出側（Φ6ワンタッチ）	SI単位固定	レギュレータ付・圧力計なし	集中リード線（ブラケット付）	1個
5連	制御ユニット付（供給ポート左側）	DC24	0.02～0.15	供給側（Rc1/8）、検出側（Φ6ワンタッチ）	SI単位固定	レギュレータ付・角型圧力計・0.4MPa・MPa単記	ストレートケーブル	1個
5連	制御ユニット付（供給ポート左側）	DC24	0.02～0.15	供給側（Rc1/8）、検出側（Φ6ワンタッチ）	SI単位固定	レギュレータ付・角型圧力計・0.4MPa・MPa単記	なし	1個
6連	制御ユニット付（供給ポート左側）	DC24	0.02～0.15	供給側（Rc1/8）、検出側（Φ6ワンタッチ）	SI単位固定	レギュレータ付・角型圧力計・0.4MPa・MPa単記	ストレートケーブル	1個
6連	制御ユニット付（供給ポート左側）	DC24	0.02～0.15	供給側（Rc1/8）、検出側（Φ6ワンタッチ）	SI単位固定	レギュレータ付・角型圧力計・0.4MPa・MPa単記	なし	1個
6連	制御ユニット付（供給ポート左側）	DC24	0.02～0.15	供給側（Rc1/8）、検出側（Φ6ワンタッチ）	SI単位固定	レギュレータ付・圧力計なし	集中リード線（ブラケット付）	1個
3連	制御ユニット付（供給ポート左側）	DC24	0.02～0.15	供給側（G1/8）、検出側（G1/8）	SI単位固定	レギュレータ付・丸型圧力計・0.4MPa・MPa単記	集中リード線（ブラケット付）	1個
4連	制御ユニット付（供給ポート左側）	DC24	0.02～0.15	供給側（G1/8）、検出側（G1/8）	SI単位固定	レギュレータ付・丸型圧力計・0.4MPa・MPa単記	ストレートケーブル	1個
1連	制御ユニット付（供給ポート左側）	DC24	0.05～0.30	供給側（Rc1/8）、検出側（Φ6ワンタッチ）	単位切換機能付	レギュレータ付・丸型圧力計・0.4MPa・MPa単記	ストレートケーブル	1個
1連	制御ユニット付（供給ポート右側）	DC24	0.05～0.30	供給側（Rc1/8）、検出側（Φ6ワンタッチ）	単位切換機能付	レギュレータ付・角型圧力計・0.4MPa・MPa単記	ライトアングルケーブル	1個
1連	制御ユニット付（供給ポート左側）	DC24	0.05～0.30	供給側（Rc1/8）、検出側（Φ6ワンタッチ）	単位切換機能付	レギュレータ付・丸型圧力計・0.4MPa・MPa単記	なし	1個
2連	制御ユニット付（供給ポート左側）	DC24	0.05～0.30	供給側（Rc1/8）、検出側（Φ6ワンタッチ）	単位切換機能付	レギュレータ付・丸型圧力計・0.4MPa・MPa単記	なし	1個

通常単価(税別) (税込単価)	通常出荷日

33,991円 ( 37,390円 )	19日目
33,991円 ( 37,390円 )	19日目
56,992円 ( 62,691円 )	19日目
78,691円 ( 86,560円 )	19日目
80,834円 ( 88,917円 )	19日目
101,416円91,274円 ( 100,401円 )	19日目
124,211円111,789円 ( 122,968円 )	19日目
146,938円132,244円 ( 145,468円 )	19日目
26,742円 ( 29,416円 )	19日目
26,742円 ( 29,416円 )	19日目
35,686円 ( 39,255円 )	19日目
31,207円 ( 34,328円 )	19日目
51,424円 ( 56,566円 )	19日目
60,251円54,225円 ( 59,648円 )	19日目
90,553円 ( 99,608円 )	19日目
101,771円91,593円 ( 100,752円 )	19日目
146,938円132,244円 ( 145,468円 )	19日目
34,383円 ( 37,821円 )	19日目
32,749円 ( 36,024円 )	19日目
35,686円 ( 39,255円 )	19日目
35,686円 ( 39,255円 )	19日目
33,991円 ( 37,390円 )	19日目
33,991円 ( 37,390円 )	19日目
35,686円 ( 39,255円 )	19日目
32,764円 ( 36,040円 )	19日目
26,742円 ( 29,416円 )	19日目
56,815円51,133円 ( 56,246円 )	19日目
58,081円52,272円 ( 57,499円 )	19日目
58,081円52,272円 ( 57,499円 )	19日目
56,992円 ( 62,691円 )	19日目
50,183円 ( 55,201円 )	19日目
52,676円47,408円 ( 52,149円 )	19日目
57,871円 ( 63,658円 )	19日目
59,121円 ( 65,033円 )	19日目
59,121円 ( 65,033円 )	19日目
78,428円70,585円 ( 77,644円 )	19日目
79,662円71,695円 ( 78,865円 )	19日目
79,662円71,695円 ( 78,865円 )	19日目
78,691円 ( 86,560円 )	19日目
69,324円 ( 76,256円 )	19日目
71,413円 ( 78,554円 )	19日目
81,467円73,320円 ( 80,652円 )	19日目
79,616円 ( 87,578円 )	19日目
80,834円 ( 88,917円 )	19日目
102,669円92,402円 ( 101,642円 )	19日目
89,335円 ( 98,269円 )	19日目
91,671円 ( 100,838円 )	19日目
102,669円92,402円 ( 101,642円 )	19日目
100,559円90,503円 ( 99,553円 )	19日目
125,744円113,169円 ( 124,486円 )	19日目
111,999円100,799円 ( 110,879円 )	19日目
148,752円133,876円 ( 147,264円 )	19日目
132,256円119,030円 ( 130,933円 )	19日目
144,297円129,867円 ( 142,854円 )	19日目
81,832円73,648円 ( 81,013円 )	19日目
101,416円91,274円 ( 100,401円 )	19日目
33,991円 ( 37,390円 )	19日目
33,991円 ( 37,390円 )	19日目
31,207円 ( 34,328円 )	19日目
51,424円 ( 56,566円 )	19日目

基本情報

基本情報

【特長】
・着座状態の監視・予兆・異常
・ダブルセンサで予防・予知保全（IoT）に貢献
プロセスデータで表示値、2次側圧力値、供給圧力値を提供
・NPN/PNP切替機能
・3画面表示（設定時）
・ウィンドコンパレータ対応
・ゼロカット範囲変更機能
