3色表示 デジタル着座スイッチ ISA3・ISA3-Lシリーズ 構成部品
- 通常単価(税別)
- 143円～16,782円
- 税込単価
- 157円～18,460円
3色表示デジタル着座スイッチ ISA3・ISA3-Lシリーズの連結用ねじ、増連...
詳細情報を確認するご注意
- 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
- スペック、材質の詳細はカタログをご参照ください。
- 商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。
未確定：候補が10型番あります。

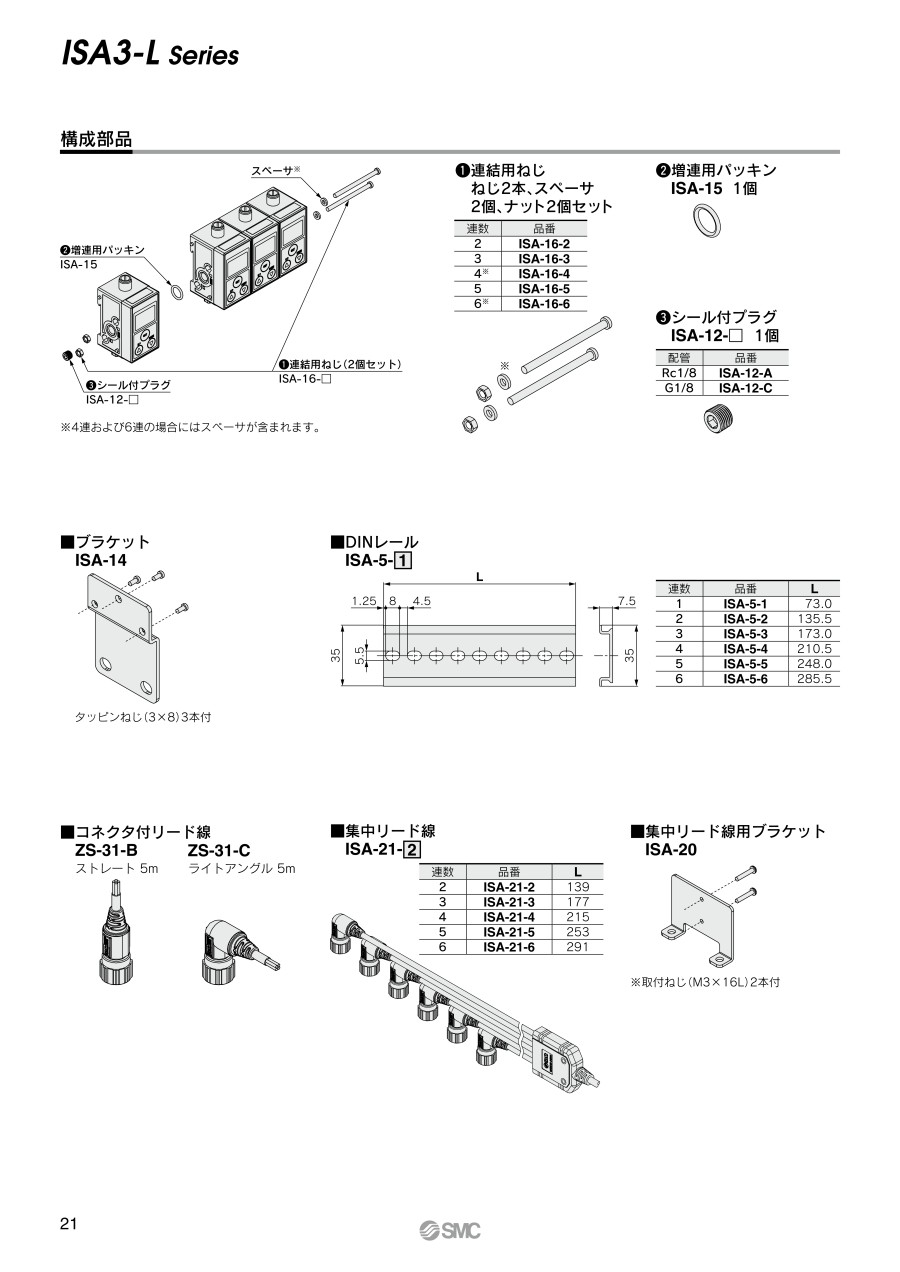

商品情報
外形図
ISA-5-1（DINレール）
ISA-14（制御ユニットなし用ブラケット）
ISA-17（制御ユニットあり用ブラケット）
ISA-20（集中リード線用ブラケット）
ZS-31-B（コネクタ付ケーブル）
ZS-31-C（コネクタ付ケーブル）
ISA-19／21-□（集中リード線）
製品仕様
単位：mm
■ISA-5-1（DINレール）
| 連数 | 型番 | L |
|---|---|---|
| 1 | ISA-5-1 | 73.0 |
| 2 | ISA-5-2 | 135.5 |
| 3 | ISA-5-3 | 173.0 |
| 4 | ISA-5-4 | 210.5 |
| 5 | ISA-5-5 | 248.0 |
| 6 | ISA-5-6 | 285.5 |
■ISA-19／21-□（集中リード線）
| 連数 | 型番 | L | |
|---|---|---|---|
| 1出力用 | 2出力用 | ||
| 2 | ISA-19-2 | ISA-21-2 | 139 |
| 3 | ISA-19-3 | ISA-21-3 | 177 |
| 4 | ISA-19-4 | ISA-21-4 | 215 |
| 5 | ISA-19-5 | ISA-21-5 | 253 |
| 6 | ISA-19-6 | ISA-21-6 | 291 |
■ZS-31-B（コネクタ付ケーブル）
| ピン番号 | リード線色 | 名称 |
|---|---|---|
| 1 | 茶 | DC（+） |
| 2 | 白 | OUT2 |
| 3 | 青 | DC（-） |
| 4 | 黒 | OUT1 |
仕様
| 型番 | 連数 | 配管 | 規格 | 付属品 | 備考 |
|---|---|---|---|---|---|
| ISA-12-A（シール付プラグ） | - | Rc1/8 | - | - | - |
| ISA-12-C（シール付プラグ） | - | G1/8 | - | - | - |
| ISA-14（ブラケット） | - | - | - | タッピンねじ（3×8）3本付 | - |
| ISA-16-2（連結用ねじ） | 2 | - | - | - | ねじ2本、スペーサ2本、ナット2個セット |
| ISA-16-3（連結用ねじ） | 3 | - | - | - | ねじ2本、スペーサ2本、ナット2個セット |
| ISA-16-4（連結用ねじ） | 4 | - | - | - | ねじ2本、スペーサ2本、ナット2個セット |
| ISA-16-5（連結用ねじ） | 5 | - | - | - | ねじ2本、スペーサ2本、ナット2個セット |
| ISA-16-6（連結用ねじ） | 6 | - | - | - | ねじ2本、スペーサ2本、ナット2個セット |
| ISA-17（制御ユニットあり用ブラケット） | - | - | - | タッピンねじ（3×8）2本付 | - |
| ISA-18（スペーサ） | - | - | - | Oリング付 | ※2ポートソレノイドバルブが右側に付く場合 |
| ISA-20（集中リード線用ブラケット） | - | - | - | 取付ねじ（M3×16L）2本付 | - |
| ZS-31-B（コネクタ付リード線） | - | - | ストレート5m | - | - |
| ZS-31-C（コネクタ付リード線） | - | - | ライトアングル5m | - | - |
