3画面 デジタル着座スイッチ 制御ユニットなし ISA3-Lシリーズ

外形図

ISA3-□□L-□□□B（ブラケット取付）

ISA3-□□L-□□□（DINレール取付）

製品仕様

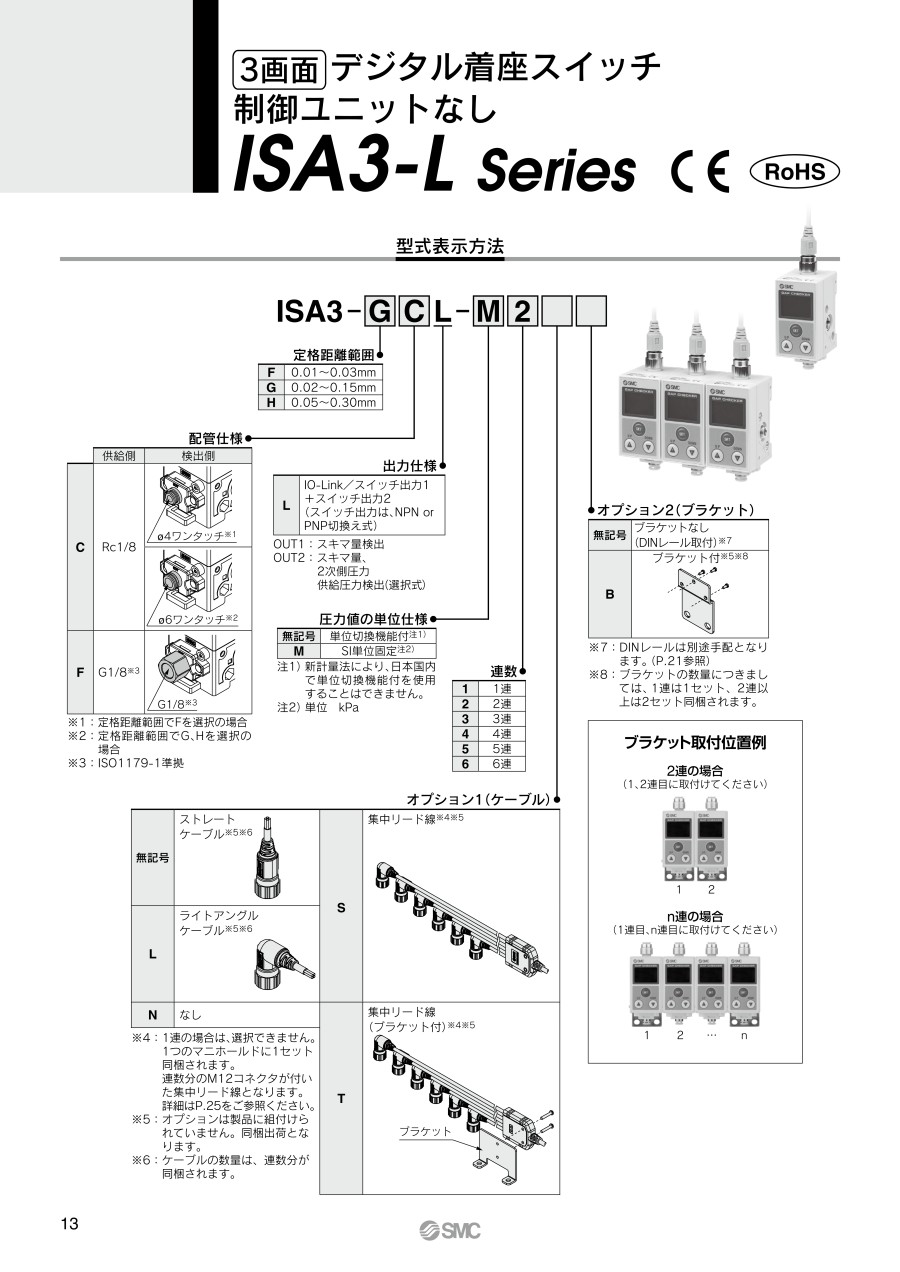

型式表示方法

仕様

※1：詳細はカタログ「表示値と距離の関係」をご参照ください。
※2：Fタイプは、応差3の場合57までになります。Gタイプは、応差20の場合280までになります。Hタイプは、応差20の場合480までになります。（反転出力の場合：工場出荷時）
※3：ゼロカット設定により、工場出荷時8以下は0を表示します。
※4：ゼロカット設定により、工場出荷時29以下は0を表示します。
※5：圧力値はサブ画面に表示されます。
※6：OUT2を距離検出に設定した場合になります。
※7：OUT2を圧力検出に設定した場合になります。
※8：印加圧力が設定値付近で変動する場合、変動幅以上の応差を設定しないとチャタリングが発生します。
※9：検出ノズルの詳細は、カタログをご参照ください。
※10：制御ユニット部を除く、テジタル着座スイッチ本体のみに適用されます。
※12：品質向上に努めておりますが、性能上支障のない外観の僅かなキズ、汚れ、表示色、輝度むら等は良品としています。

ピン番号	内容
1	DC（+）
2	OUT2
3	DC（-）
4	OUT1

ISA3-□□L-□□□B（ブラケット取付）

ISA3-□□L-□□□（DINレール取付）
