平行開閉形エアチャック コンパクトタイプ JMHZ2シリーズ
- 一部SALE 2026/01/31まで
- 一部当日出荷可能
- 通常単価(税別)
- 603円～31,772円特別価格
- 税込単価
- 663円～34,949円特別価格
【特長】・把持点距離はそのままでダウンサイジング（Φ20→Φ16）全長：最大2...
詳細情報を確認するご注意
- スペック、材質の詳細はカタログをご参照ください。
- 商品画像は代表画像を掲載しています。詳細形状はカタログをご参照ください。
商品情報
外形図
基本形
JMHZ2-8□
（ ）内は単動形の寸法です。
JMHZ2-12□
（ ）内は単動形の寸法です。
JMHZ2-16□
（ ）内は単動形の寸法です。
JMHZ2-20□
（ ）内は単動形の寸法です。
側面タップ取付方式
※表記以外の寸法は、基本形と同じです。
※表記以外の寸法は、基本形と同じです。
開閉方向通し穴方式
※表記以外の寸法は、基本形と同じです。
※表記以外の寸法は、基本形と同じです。
製品仕様
構造図/JMHZ2-8□～20□
構成部品
| 番号 | 部品名 |
|---|---|
| 1 | ボディA |
| 2 | ピストンAss'y |
| 3 | レバー |
| 4 | ガイド |
| 5 | フィンガ |
| 6 | ローラストッパ |
| 7 | ボディB |
| 8 | レバーシャフト |
| 9 | パッキンサポート |
| 10 | ロッドカバー |
| 11 | キャップ |
| 12 | 鋼球 |
| 13 | 穴用C形止め輪 |
| 14 | エキゾーストプラグA |
| 15 | 排気フィルタA |
| 16 | N.O.スプリング |
| 17 | N.C.スプリング |
| 18 | ロッドパッキン |
| 19 | ピストンパッキン |
| 20 | ガスケット |

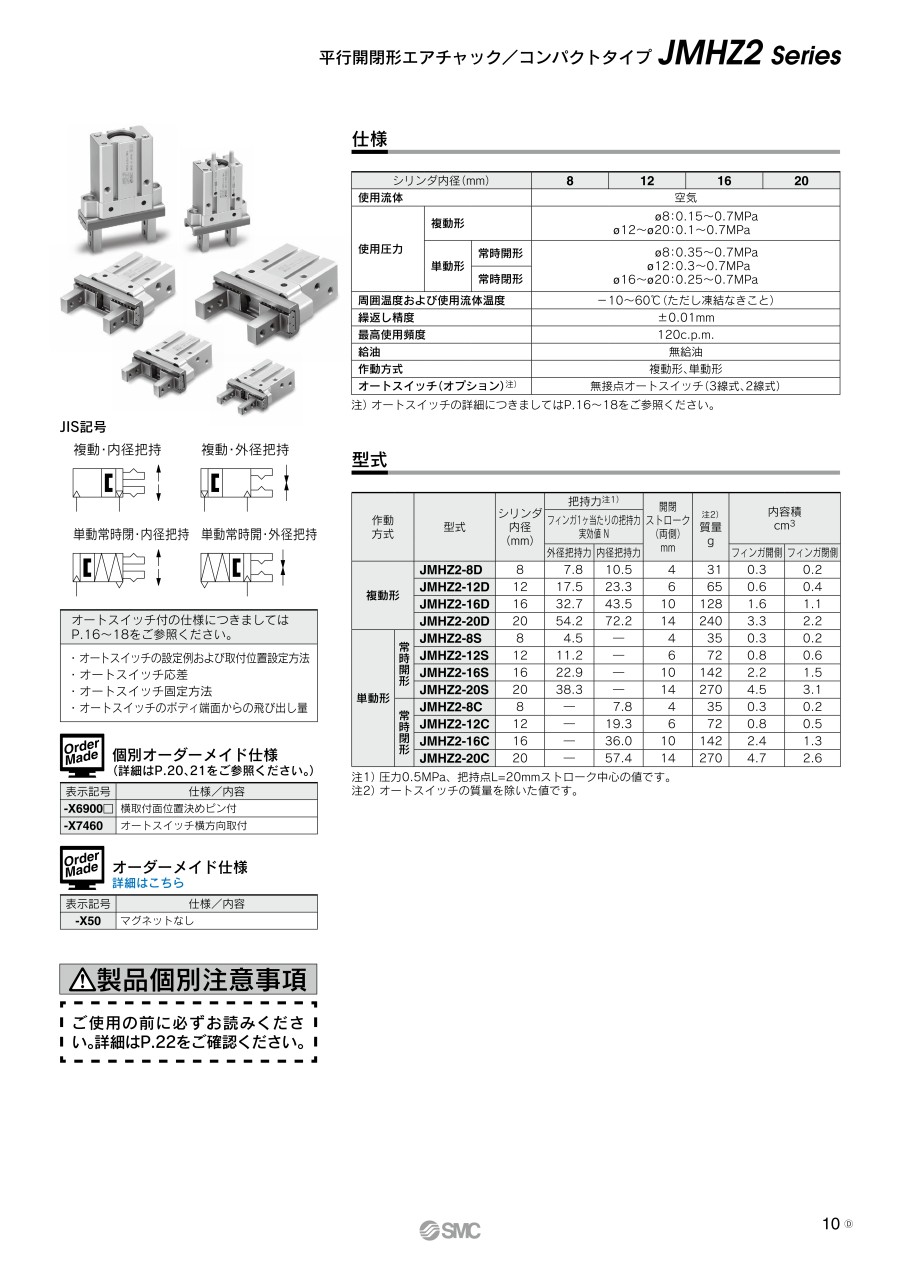

仕様
| シリンダ内径（mm） | 8 | 12 | 16 | 20 | ||
|---|---|---|---|---|---|---|
| 使用流体 | 空気 | |||||
| 使用圧力 | 複動形 | φ8: 0.15～0.7MPa φ12～φ20: 0.1～0.7MPa | ||||
| 単動形 | 常時開形 | φ8:0. 35～0.7MPa φ12: 0.3～0.7MPa φ16～φ20: 0.25～0.7MPa | ||||
| 常時閉形 | ||||||
| 周囲温度および使用流体温度 | -10～60℃（ただし凍結なきこと） | |||||
| 繰返し精度 | ±0.01mm | |||||
| 最高使用頻度 | 120 c.p.m. | |||||
| 給油 | 無給油 | |||||
| 作動方式 | 複動形、単動形 | |||||
| オートスイッチ（オプション）注） | 無接点オートスイッチ（3線式、2線式） | |||||
注）オートスイッチの詳細につきましてはデジタルカタログP.16～P.18をご参照ください。
型式
| 作動方式 | 型式 | シリンダ内径（mm） | 把持力注1） | 開閉ストローク （両側） mm | 質量注2） g | 内容積cm3 | |||
|---|---|---|---|---|---|---|---|---|---|
| フィンガ1ヶ当たりの把持力 実効値N | |||||||||
| 外径把持力 | 内径把持力 | Oポート | Sポート | ||||||
| 複動形 | JMHZ2-8D | 8 | 7.8 | 10.5 | 4 | 32 | 0.3 | 0.2 | |
| JMHZ2-12D | 12 | 17.5 | 23.3 | 6 | 61 | 0.6 | 0.4 | ||
| JMHZ2-16D | 16 | 32.7 | 43.5 | 10 | 119 | 1.6 | 1.1 | ||
| JMHZ2-20D | 20 | 54.2 | 72.2 | 14 | 244 | 3.3 | 2.2 | ||
| 単動形 | 常時開形 | JMHZ2-8S | 8 | 4.5 | - | 4 | 35 | 0.3 | 0.2 |
| JMHZ2-12S | 12 | 11.2 | - | 6 | 72 | 0.8 | 0.6 | ||
| JMHZ2-16S | 16 | 22.9 | - | 10 | 142 | 2.2 | 1.5 | ||
| JMHZ2-20S | 20 | 38.3 | - | 14 | 270 | 4.5 | 3.1 | ||
| 常時閉形 | JMHZ2-8C | 8 | - | 7.8 | 4 | 35 | 0.3 | 0.2 | |
| JMHZ2-12C | 12 | - | 19.3 | 6 | 72 | 0.8 | 0.5 | ||
| JMHZ2-16C | 16 | - | 36.0 | 10 | 142 | 2.4 | 1.3 | ||
| JMHZ2-20C | 20 | - | 57.4 | 14 | 270 | 4.7 | 2.6 | ||
注1） 圧力0.5MPa、把持点L=20mmストローク中心の値です。
注2） オートスイッチの質量を除いた値です。
オートスイッチ仕様
| 種類 | 特殊機能 | リ-ド線取出し | 表示灯 | 配線（出力） | 負荷電圧 | オートスイッチ品番 | リ-ド線長さ（m）※ | プリワイヤコネクタ | 適用負荷 | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| DC | AC | 縦取出し | 横取出し | 0.5 無記号 | 1 （M） | 3 （L） | 5 （Z） | |||||||||
| 無接点オートスイッチ | - | グロメット | 有 | 3線（NPN） | 24V | 5V,12V | - | M9NV | M9N | ● | ● | ● | ○ | ○ | IC回路 | リレーPLC |
| 3線（PNP） | M9PV | M9P | ● | ● | ● | ○ | ○ | |||||||||
| 2線 | 12V | M9BV | M9B | ● | ● | ● | ○ | ○ | - | |||||||
| 診断表示 （2色表示） | 3線（NPN） | 5V,12V | M9NWV | M9NW | ● | ● | ● | ○ | ○ | IC回路 | ||||||
| 3線（PNP） | M9PWV | M9PW | ● | ● | ● | ○ | ○ | |||||||||
| 2線 | 12V | M9BWV | M9BW | ● | ● | ● | ○ | ○ | - | |||||||
| 耐水性向上品 （2色表示） | 3線（NPN） | 5V,12V | ※※M9NAV | ※※M9NA | ○ | ○ | ● | ○ | ○ | IC回路 | ||||||
| 3線（PNP） | ※※M9PAV | ※※M9PA | ○ | ○ | ● | ○ | ○ | |||||||||
| 2線 | 12V | ※※M9BAV | ※※M9BA | ○ | ○ | ● | ○ | ○ | - | |||||||
※※耐水性向上タイプのオートスイッチは、上記型式の製品に取付可能ですが、それにより製品の耐水性能を保証するものではありません。
※リード線長さ記号
0.5m……無記号
1m……M
3m……L
5m……Z
注） 2色表示タイプをご使用の場合は、エアチャックの適切な位置での検出ができるよう赤色の点灯での設定をお願いします。
オートスイッチ単体の詳細仕様は、デジタルカタログおよびBest Pneumaticsを参照ください。
規格表
交換部品
※フィンガオプション
1=側面タップ、2=通し穴
※パッキンセットにはグリースパックは付属しませんので別途手配してください。
グリースパック品番:GR-S-010（10g）
選定サポート情報
注文例
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
19,998円 ( 21,998円 ) | 在庫品1日目当日出荷可能 |
19,296円 ( 21,226円 ) | 19日目 |
24,558円 ( 27,014円 ) | 19日目 |
25,196円 ( 27,716円 ) | 19日目 |
24,718円 ( 27,190円 ) | 19日目 |
25,993円 ( 28,592円 ) | 19日目 |
24,718円 ( 27,190円 ) | 19日目 |
19,296円 ( 21,226円 ) | 5日目 |
24,558円 ( 27,014円 ) | 19日目 |
25,196円 ( 27,716円 ) | 19日目 |
22,253円 ( 24,478円 ) | 19日目 |
25,356円 ( 27,892円 ) | 19日目 |
25,993円 ( 28,592円 ) | 19日目 |
22,645円 ( 24,910円 ) | 19日目 |
25,037円 ( 27,541円 ) | 19日目 |
22,166円 ( 24,383円 ) | 19日目 |
24,558円 ( 27,014円 ) | 19日目 |
25,196円 ( 27,716円 ) | 19日目 |
22,253円 ( 24,478円 ) | 19日目 |
25,356円 ( 27,892円 ) | 19日目 |
22,645円 ( 24,910円 ) | 19日目 |
25,037円 ( 27,541円 ) | 19日目 |
26,313円 ( 28,944円 ) | 19日目 |
24,718円 ( 27,190円 ) | 19日目 |
25,356円 ( 27,892円 ) | 19日目 |
25,356円 ( 27,892円 ) | 19日目 |
25,037円 ( 27,541円 ) | 19日目 |
26,313円 ( 28,944円 ) | 19日目 |
25,993円 ( 28,592円 ) | 19日目 |
21,579円 ( 23,737円 ) | 19日目 |
19,863円 ( 21,849円 ) | 19日目 |
25,602円 ( 28,162円 ) | 19日目 |
25,602円 ( 28,162円 ) | 19日目 |
19,863円 ( 21,849円 ) | 6日目 |
25,124円 ( 27,636円 ) | 19日目 |
25,762円 ( 28,338円 ) | 19日目 |
22,805円 ( 25,086円 ) | 19日目 |
25,922円 ( 28,514円 ) | 19日目 |
26,559円 ( 29,215円 ) | 19日目 |
25,602円 ( 28,162円 ) | 19日目 |
26,240円 ( 28,864円 ) | 19日目 |
22,732円 ( 25,005円 ) | 19日目 |
23,370円 ( 25,707円 ) | 19日目 |
25,602円 ( 28,162円 ) | 19日目 |
25,124円 ( 27,636円 ) | 19日目 |
25,762円 ( 28,338円 ) | 19日目 |
25,922円 ( 28,514円 ) | 19日目 |
26,559円 ( 29,215円 ) | 19日目 |
22,892円 ( 25,181円 ) | 19日目 |
26,533円 ( 29,186円 ) | 19日目 |
26,240円 ( 28,864円 ) | 19日目 |
26,240円 ( 28,864円 ) | 19日目 |
26,559円 ( 29,215円 ) | 19日目 |
26,201円23,580円 ( 25,938円 ) | 19日目 |
25,922円 ( 28,514円 ) | 19日目 |
26,559円 ( 29,215円 ) | 19日目 |
25,922円 ( 28,514円 ) | 19日目 |
26,559円 ( 29,215円 ) | 19日目 |
22,311円 ( 24,542円 ) | 19日目 |
21,529円 ( 23,682円 ) | 5日目 |
詳細情報
基本情報
【特長】
・把持点距離はそのままでダウンサイジング（Φ20→Φ16）
全長：最大21.7mm減（102.7mm→81mm）
厚さ：最大7.6mm減（33.6mm→26mm）
重さ：最大180g減（420g→240g）
・ガイド一体構造により高剛性・高精度を実現
・高精度リニアガイド採用
繰返し精度：±0.01mm
・1ランク上のリニアガイドを採用
剛性の向上
