エアシリンダ 標準形 単動・押出し 引込み C75シリーズ
- 通常単価(税別)
- 7,972円～19,181円
- 税込単価
- 8,769円～21,099円
標準形 単動・片ロッドのエアシリンダ。【特長】・取り付け支持金具、ロッド先端金...
詳細情報を確認する未確定：候補が5型番あります。
商品情報
外形図
両側ボス形：C□75E［チューブ内径］-［ストローク］S-□
ボスカット基本形：C□75F［チューブ内径］-［ストローク］S-□
両側フート形：C□75E□-□SM（金具取付時）
ボスカット基本形：C□75F［チューブ内径］-［ストローク］T-□
製品仕様
仕様
| チューブ内径（mm） | 32 | 40 |
|---|---|---|
| 型式 | 空気圧タイプ | |
| 作動方式 | 単動片ロッド | |
| 使用流体 | 空気 | |
| 保証耐圧力 | 1.5MPa | |
| 最高使用圧力 | 1.0MPa | |
| 最低使用圧力 | 押出：0.18MPa 引込：0.23MPa | |
| 周囲温度および使用流体温度 | オートスイッチなし：-20～+80℃（凍結なきこと） | |
| オートスイッチ付：-10～+60℃（凍結なきこと） | ||
| 給油 | 不要（無給油） | |
| ストローク長さ許容差 | 0～+1.4mm | |
| 使用ピストン速度 | 50～750mm/s | |
| クッション | ラバークッション | |
| 許容運動エネルギー | 0.65J | 1.2J |

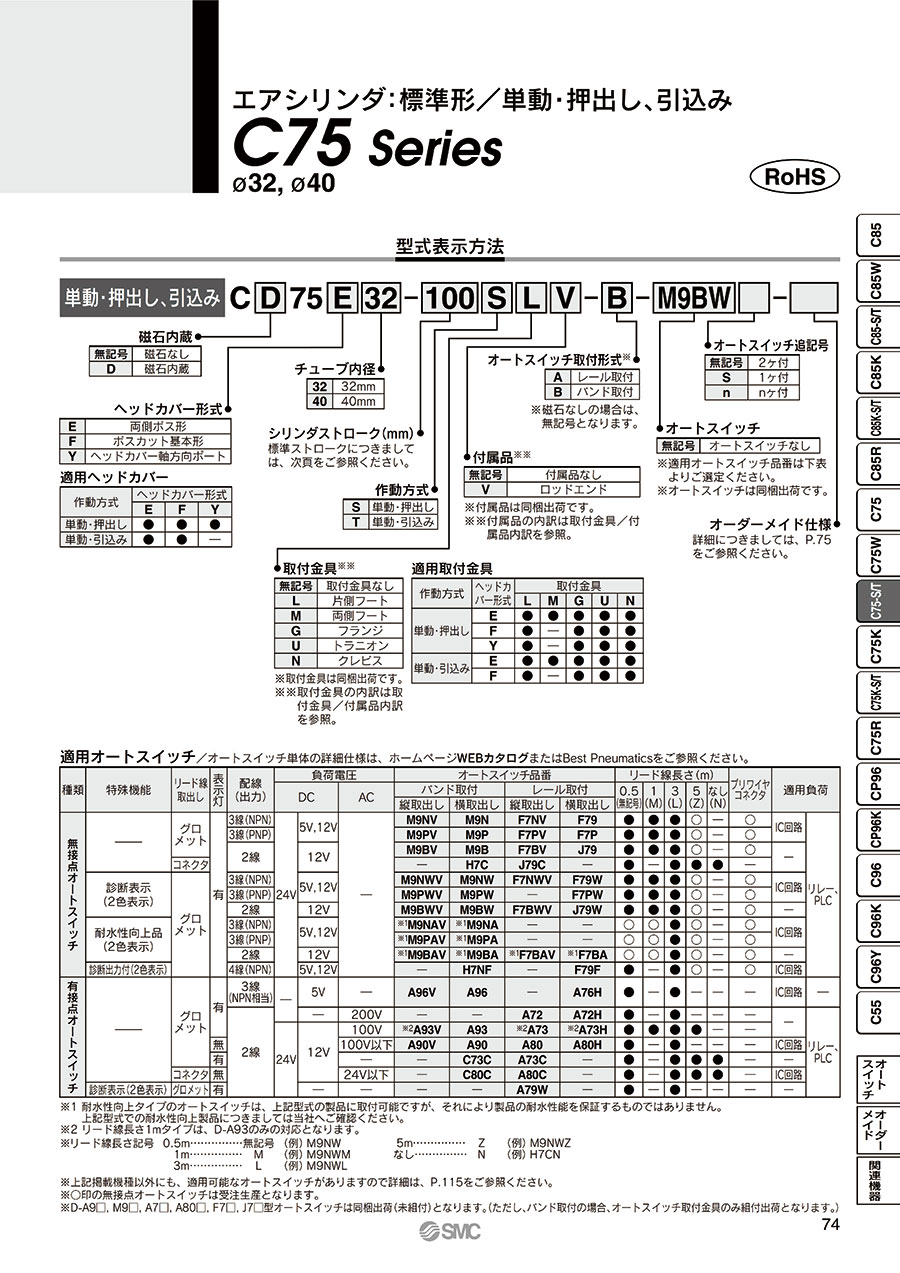

型式表示方法
規格表
単位：mm
C□75E［チューブ内径］-［ストローク］S-□／C□75F［チューブ内径］-［ストローク］S-□
| チューブ内径 | AL | AM | BE | C | D | E | EE | FA | FB | FM | FL | G | H |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 32 | 17 | 20 | M30×1.5 | 12 | 37.5 | 30 | G1/8 | 30 | 14 | 27 | 11 | 9 | 58 |
| 40 | 21 | 24 | M38×1.5 | 14 | 46.5 | 38 | G1/4 | 35 | 16 | 32 | 13 | 12 | 69 |
| チューブ内径 | K | KA | KK | KV | KW | NB | SW | TC | TD | TW | （WH） | （XB） |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 32 | 5.5 | 10 | M10×1.5 | 38 | 7 | 34.5 | 17 | M8×1 | 12（0～+0.08） | 33.1 | 38 | 47 |
| 40 | 7 | 12 | M12×1.75 | 50 | 8 | 42.5 | 19 | M10×1 | 14（0～+0.08） | 39.5 | 45 | 57 |
両側ボス形
ボスカット基本形
両側フート形：C□75E□-□SM（金具取付時）
| チューブ内径 | AB | AO | AV | FD | LS | LT | NH | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 1～50 | 51～100 | 101～150 | 151～200 | 201～250 | |||||||
| 32 | 7 | 7 | 14 | 7 | 96 | 146 | 171 | 196 | - | 4 | 28 |
| 40 | 9 | 10 | 20 | 9 | 129 | 179 | 204 | 229 | 254 | 5 | 33 |
| チューブ内径 | TF | TR | UR | US | （W） | （XL） | （XS） | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 1～50 | 51～100 | 101～150 | 151～200 | 201～250 | |||||||
| 32 | 28 | 52 | 49 | 66 | 34 | 120 | 170 | 195 | 220 | - | 48 |
| 40 | 30 | 60 | 58 | 80 | 40 | 154 | 204 | 229 | 254 | 279 | 60 |
C□75F［チューブ内径］-［ストローク］T-□
| チューブ内径 | AL | AM | BE | C | D | E | EE | FA | FB | FM | FL | G | H |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 32 | 17 | 20 | M30×1.5 | 12 | 37.5 | 30 | G1/8 | 30 | 14 | 27 | 11 | 9 | 58 |
| 40 | 21 | 24 | M38×1.5 | 14 | 46.5 | 38 | G1/4 | 35 | 16 | 32 | 13 | 12 | 69 |
| チューブ内径 | K | KA | KK | KV | KW | NB | SW | TC | TD | TW | （WH） | （XB） |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 32 | 5.5 | 10 | M10×1.5 | 38 | 7 | 34.5 | 17 | M8×1 | 12（0～+0.08） | 33.1 | 38 | 47 |
| 40 | 7 | 12 | M12×1.75 | 50 | 8 | 42.5 | 19 | M10×1 | 14（0～+0.08） | 39.5 | 45 | 57 |
ボスカット基本形
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
12,034円 ( 13,237円 ) | 19日目 |
8,821円 ( 9,703円 ) | 19日目 |
19,181円 ( 21,099円 ) | 19日目 |
7,972円 ( 8,769円 ) | 19日目 |
11,536円 ( 12,690円 ) | 19日目 |
詳細情報
基本情報
標準形 単動・片ロッドのエアシリンダ。
【特長】
・取り付け支持金具、ロッド先端金具、オートスイッチ付きの品番を設定
・シリンダと金具を別々に手配する手間が省け工数削減に貢献
・オートスイッチ位置微調整が容易
・スイッチブラケット透明化によるインジケータランプ視認性向上
