SMC

ロック付薄形ガイドシリンダ MLGPシリーズ

カタログ |

0件のレビュー（商品レビューの投稿ができます）

通常単価(税別): 26,251円～198,309円

税込単価: 28,876円～218,140円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

SMC

【在庫品多数】薄形シリンダ標準形複動・片ロッド CQ2シリーズ

4.5

通常価格(税別)： 2,420円 (税込価格：2,662円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

SMC

ガイド付薄形シリンダ MGPシリーズ

4.6

通常価格(税別)： 13,126円 (税込価格：14,439円)

通常出荷日：在庫品1日目

【特長】・全ストローク、どの位置でも停止が可能圧力低下、残圧排気時の落下を防止...

詳細情報を確認する

種類
ガイド付シリンダ
シリンダ作動方式
複動
ロッド作動方式
片ロッド
本体形状
ガイド付
付加機能
中間停止機能付
環境・用途
標準
クッション
両側ラバークッション
シリンダ仕様
ロック付薄形ガイドシリンダ

ご注意

■SMC エアシリンダ製品の選定・技術情報
特集ページはこちらから、ご確認下さい。

■SMC製品取扱いについて
Webページが無い製品については順次公開を予定しています。
型番が決まっている方はこちらから、お見積/ご注文下さい。
2025年3月1日工場出荷分よりスイッチの色味が変更となりました。スイッチの色味は選定・交換不可となります。旧品ご購入希望の方はスイッチ単品で注文をお願いいたします。（在庫限り）
スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。

未確定：候補が572型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

φ20・φ25・φ32

T溝

φ40・φ50・φ63

T溝

φ80・φ100

T溝

製品仕様

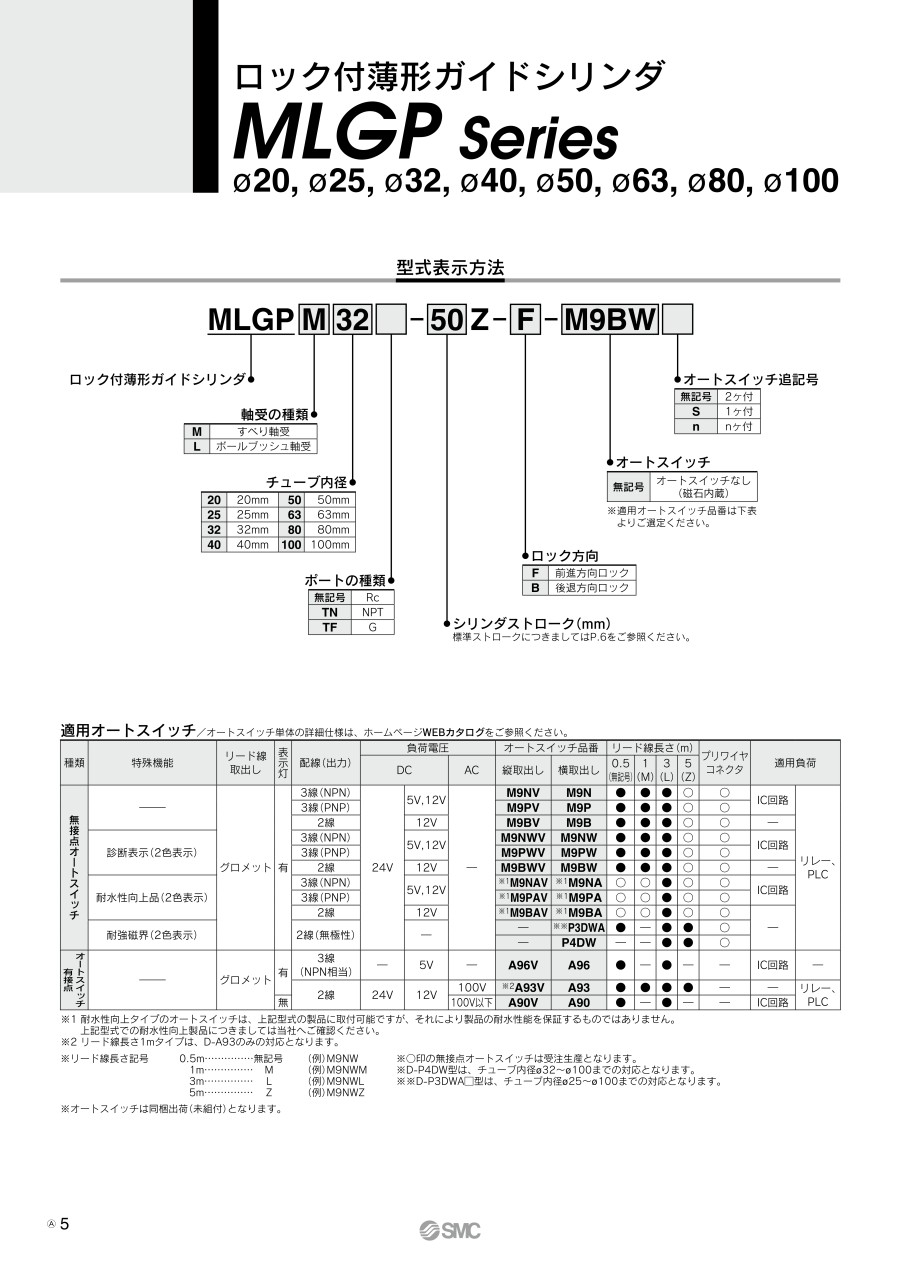

型式表示方法

シリンダ仕様

チューブ内径（mm）	20	50	80
作動方式	複動形
使用流体	空気
保証耐圧力	1.5MPa
最高使用圧力	1.0MPa
最低使用圧力	0.2MPa^注）
周囲温度および使用流体温度	-10～+60℃（ただし、凍結なきこと）
使用ピストン速度	50～400mm/s
クッション	両側ラバークッション
給油	不要（無給油）
ストローク長さの許容値	0～+1.5mm
接続口径（Rc,NPT,G）	1/8	1/4	1/8

注）ロック開放用エアをシリンダ駆動用エアと共有しない場合の最低使用圧力は、0.15MPaとなります。
（シリンダ単体の最低作動圧力は、0.15MPaです。）

ロック仕様

チューブ内径（mm）	20	25	32	40	50	63	80	100
ロック作動方式	スプリングロック（排気ロック）
ロック開放圧力	0.2MPa以上
ロック開始圧力	0.05MPa以下
ロック方向	一方向（前進方向ロック、後退方向ロック）
最高使用圧力	1.0MPa
ロック開放ポート接続口径（Rc,NPT,G）	M5×0.8		1/8					1/4
保持力（最大静荷重）（N）^注）	157	245	402	629	982	1,559	2,513	3,927

注）保持力（最大静荷重）とは最大能力を示し、常用的に保持可能な能力ではありません。シリンダの選定につきましては、注意事項を確認され機種選定をお願いします。
※手動によるロック開放、開放状態の保持につきましては、注意事項をご参照ください。

標準ストローク表

チューブ内径（mm）	標準ストローク（mm）
20,25	20,30,40,50,75,100,125,150,175,200,250,300,350
32～80	25,50,75,100,125,150,175,200,250,300,350
100	50,75,100,125,150,175,200,250,300,350

理論出力表

単位：N

チューブ内径（mm）	ロッド径（mm）	作動方向	受圧面積（mm²）	使用圧力（MPa）
チューブ内径（mm）	ロッド径（mm）	作動方向	受圧面積（mm²）	0.2	0.3	0.4	0.5	0.6	0.7	0.8	0.9	1.0
20	10	OUT	314	63	94	126	157	188	220	251	283	314
20	10	IN	236	47	71	94	118	142	165	189	212	236
25	12	OUT	491	98	147	196	246	295	344	393	442	491
25	12	IN	378	76	113	151	189	227	265	302	340	378
32	16	OUT	804	161	241	322	402	482	563	643	724	804
32	16	IN	603	121	181	241	302	362	422	482	543	603
40	16	OUT	1,257	251	377	503	629	754	880	1,006	1,131	1,257
40	16	IN	1,056	211	317	422	528	634	739	845	950	1,056
50	20	OUT	1,963	393	589	785	982	1,178	1,374	1,570	1,767	1,963
50	20	IN	1,649	330	495	660	825	990	1,154	1,319	1,484	1,649
63	20	OUT	3,117	623	935	1,247	1,559	1,870	2,182	2,494	2,805	3,117
63	20	IN	2,803	561	841	1,121	1,402	1,682	1,962	2,242	2,523	2,803
80	25	OUT	5,027	1,005	1,508	2,011	2,514	3,016	3,519	4,022	4,524	5,027
80	25	IN	4,536	907	1,361	1,814	2,268	2,722	3,175	3,629	4,082	4,536
100	30	OUT	7,854	1,571	2,356	3,142	3,927	4,712	5,498	6,283	7,069	7,854
100	30	IN	7,147	1,429	2,144	2,859	3,574	4,288	5,003	5,718	6,432	7,147

注）理論出力（N）=圧力（MPa）×受圧面積（mm²）となります。

規格表

φ20・φ25・φ32

T溝

チューブ内径	a	b	c	d	e
20	5.4	8.4	4.5	2.8	7.8
25	5.4	8.4	4.5	3	8.2
32	6.5	10.5	5.5	3.5	9.5

φ40・φ50・φ63

T溝

チューブ内径	a	b	c	d	e
40	6.5	10.5	5.5	4	11
50	8.5	13.5	7.5	4.5	13.5
63	11	17.8	10	7	18.5

φ80・φ100

T溝

チューブ内径	a	b	c	d	e
80	13.3	20.3	12	8	22.5
100	15.3	23.3	13.5	10	30

型番リスト

表示件数

...

型番

MLGPL32-75Z-F-M9PSDPC

MLGPL32-200Z-F-M9BWSDPC

ストローク L

(mm)

シリンダ内径 D

(φ)

ポートねじの種類

軸受の種類

ロック方向

オートスイッチ

リード線長さ

(m)

スイッチ数

コネクタの種類

最小発注数量

20	20	Rc	ボールブッシュ軸受	後退方向	オートスイッチなし（磁石内蔵）	-	-	なし	1個
30	20	Rc	ボールブッシュ軸受	後退方向	A93V	3	1	なし	1個
30	20	Rc	ボールブッシュ軸受	前進方向	オートスイッチなし（磁石内蔵）	-	-	なし	1個
50	20	Rc	ボールブッシュ軸受	後退方向	M9B	0.5	2	なし	1個
50	20	Rc	ボールブッシュ軸受	後退方向	M9BA	3	2	なし	1個
50	20	Rc	ボールブッシュ軸受	前進方向	オートスイッチなし（磁石内蔵）	-	-	なし	1個
50	20	Rc	ボールブッシュ軸受	前進方向	M9B	0.5	2	なし	1個
75	20	Rc	ボールブッシュ軸受	後退方向	M9B	3	2	なし	1個
75	20	Rc	ボールブッシュ軸受	後退方向	M9BV	3	2	なし	1個
75	20	Rc	ボールブッシュ軸受	前進方向	オートスイッチなし（磁石内蔵）	-	-	なし	1個
100	20	Rc	ボールブッシュ軸受	後退方向	オートスイッチなし（磁石内蔵）	-	-	なし	1個
150	20	Rc	ボールブッシュ軸受	後退方向	オートスイッチなし（磁石内蔵）	-	-	なし	1個
20	25	Rc	ボールブッシュ軸受	後退方向	オートスイッチなし（磁石内蔵）	-	-	なし	1個
30	25	Rc	ボールブッシュ軸受	後退方向	M9BW	3	2	なし	1個
50	25	Rc	ボールブッシュ軸受	後退方向	オートスイッチなし（磁石内蔵）	-	-	なし	1個
50	25	Rc	ボールブッシュ軸受	前進方向	オートスイッチなし（磁石内蔵）	-	-	なし	1個
50	25	Rc	ボールブッシュ軸受	前進方向	M9BW	0.5	2	なし	1個
75	25	Rc	ボールブッシュ軸受	前進方向	オートスイッチなし（磁石内蔵）	-	-	なし	1個
100	25	Rc	ボールブッシュ軸受	後退方向	オートスイッチなし（磁石内蔵）	-	-	なし	1個
250	25	Rc	ボールブッシュ軸受	前進方向	M9B	3	1	なし	1個
350	25	Rc	ボールブッシュ軸受	前進方向	オートスイッチなし（磁石内蔵）	-	-	なし	1個
350	25	Rc	ボールブッシュ軸受	前進方向	M9B	3	2	なし	1個
20	25	G	ボールブッシュ軸受	後退方向	オートスイッチなし（磁石内蔵）	-	-	なし	1個
125	25	G	ボールブッシュ軸受	後退方向	オートスイッチなし（磁石内蔵）	-	-	なし	1個
300	25	G	ボールブッシュ軸受	後退方向	オートスイッチなし（磁石内蔵）	-	-	なし	1個
75	25	NPT	ボールブッシュ軸受	後退方向	オートスイッチなし（磁石内蔵）	-	-	なし	1個
100	25	NPT	ボールブッシュ軸受	前進方向	オートスイッチなし（磁石内蔵）	-	-	なし	1個
15	32	Rc	ボールブッシュ軸受	後退方向	オートスイッチなし（磁石内蔵）	-	-	なし	1個
25	32	Rc	ボールブッシュ軸受	後退方向	オートスイッチなし（磁石内蔵）	-	-	なし	1個
25	32	Rc	ボールブッシュ軸受	前進方向	オートスイッチなし（磁石内蔵）	-	-	なし	1個
50	32	Rc	ボールブッシュ軸受	後退方向	オートスイッチなし（磁石内蔵）	-	-	なし	1個
50	32	Rc	ボールブッシュ軸受	後退方向	M9BW	3	2	なし	1個
50	32	Rc	ボールブッシュ軸受	前進方向	オートスイッチなし（磁石内蔵）	-	-	なし	1個
75	32	Rc	ボールブッシュ軸受	前進方向	オートスイッチなし（磁石内蔵）	-	-	なし	1個
75	32	Rc	ボールブッシュ軸受	前進方向	M9P	0.5	2	M12-4ピンプラグコネクタ	1個
100	32	Rc	ボールブッシュ軸受	後退方向	オートスイッチなし（磁石内蔵）	-	-	なし	1個
100	32	Rc	ボールブッシュ軸受	前進方向	オートスイッチなし（磁石内蔵）	-	-	なし	1個
100	32	Rc	ボールブッシュ軸受	前進方向	M9BW	0.5	3	なし	1個
125	32	Rc	ボールブッシュ軸受	後退方向	オートスイッチなし（磁石内蔵）	-	-	なし	1個
125	32	Rc	ボールブッシュ軸受	後退方向	M9B	3	2	なし	1個
125	32	Rc	ボールブッシュ軸受	後退方向	M9BW	5	2	なし	1個
140	32	Rc	ボールブッシュ軸受	前進方向	オートスイッチなし（磁石内蔵）	-	-	なし	1個
200	32	Rc	ボールブッシュ軸受	前進方向	オートスイッチなし（磁石内蔵）	-	-	なし	1個
200	32	Rc	ボールブッシュ軸受	前進方向	M9BW	0.5	2	なし	1個
200	32	Rc	ボールブッシュ軸受	前進方向	M9BW	0.5	1	なし	1個
200	32	Rc	ボールブッシュ軸受	前進方向	M9BW	0.5	2	M12-4ピンプラグコネクタ	1個
250	32	Rc	ボールブッシュ軸受	前進方向	A93	3	2	なし	1個
250	32	Rc	ボールブッシュ軸受	前進方向	M9BW	1	2	なし	1個
300	32	Rc	ボールブッシュ軸受	前進方向	オートスイッチなし（磁石内蔵）	-	-	なし	1個
300	32	Rc	ボールブッシュ軸受	前進方向	A93	5	2	なし	1個
350	32	Rc	ボールブッシュ軸受	後退方向	オートスイッチなし（磁石内蔵）	-	-	なし	1個
350	32	Rc	ボールブッシュ軸受	後退方向	M9BA	3	2	なし	1個
50	32	G	ボールブッシュ軸受	前進方向	オートスイッチなし（磁石内蔵）	-	-	なし	1個
250	32	G	ボールブッシュ軸受	前進方向	オートスイッチなし（磁石内蔵）	-	-	なし	1個
25	32	NPT	ボールブッシュ軸受	前進方向	オートスイッチなし（磁石内蔵）	-	-	なし	1個
50	32	NPT	ボールブッシュ軸受	前進方向	オートスイッチなし（磁石内蔵）	-	-	なし	1個
10	40	Rc	ボールブッシュ軸受	後退方向	M9B	3	2	なし	1個
10	40	Rc	ボールブッシュ軸受	前進方向	オートスイッチなし（磁石内蔵）	-	-	なし	1個
25	40	Rc	ボールブッシュ軸受	後退方向	M9BA	0.5	2	なし	1個
25	40	Rc	ボールブッシュ軸受	前進方向	オートスイッチなし（磁石内蔵）	-	-	なし	1個

通常単価(税別) (税込単価)	通常出荷日

32,693円 ( 35,962円 )	19日目
35,456円 ( 39,002円 )	19日目
33,307円 ( 36,638円 )	19日目
39,600円 ( 43,560円 )	19日目
37,989円 ( 41,788円 )	19日目
34,534円 ( 37,987円 )	19日目
41,574円 ( 45,731円 )	19日目
37,574円 ( 41,331円 )	19日目
39,196円 ( 43,116円 )	19日目
34,082円 ( 37,490円 )	19日目
37,604円 ( 41,364円 )	19日目
36,608円 ( 40,269円 )	19日目
35,915円 ( 39,507円 )	19日目
38,402円 ( 42,242円 )	19日目
35,677円 ( 39,245円 )	19日目
35,677円 ( 39,245円 )	19日目
43,284円 ( 47,612円 )	19日目
39,293円 ( 43,222円 )	19日目
38,577円 ( 42,435円 )	19日目
47,595円 ( 52,355円 )	19日目
50,558円 ( 55,614円 )	19日目
55,670円 ( 61,237円 )	19日目
33,936円 ( 37,330円 )	19日目
38,127円 ( 41,940円 )	19日目
47,795円 ( 52,575円 )	19日目
39,293円 ( 43,222円 )	19日目
36,744円 ( 40,418円 )	19日目
39,621円 ( 43,583円 )	19日目
38,679円 ( 42,547円 )	19日目
39,621円 ( 43,583円 )	19日目
42,208円 ( 46,429円 )	19日目
47,733円 ( 52,506円 )	19日目
43,234円 ( 47,557円 )	19日目
46,837円 ( 51,521円 )	19日目
54,013円 ( 59,414円 )	19日目
54,725円 ( 60,198円 )	19日目
49,253円 ( 54,178円 )	19日目
56,713円 ( 62,384円 )	19日目
52,770円 ( 58,047円 )	19日目
58,985円 ( 64,884円 )	19日目
58,846円 ( 64,731円 )	19日目
56,297円 ( 61,927円 )	19日目
62,562円 ( 68,818円 )	19日目
67,471円 ( 74,218円 )	19日目
65,017円 ( 71,519円 )	19日目
71,019円 ( 78,121円 )	19日目
71,906円 ( 79,097円 )	19日目
74,703円 ( 82,173円 )	19日目
76,476円 ( 84,124円 )	19日目
79,317円 ( 87,249円 )	19日目
83,435円 ( 91,779円 )	19日目
90,257円 ( 99,283円 )	19日目
42,208円 ( 46,429円 )	19日目
68,671円 ( 75,538円 )	19日目
38,679円 ( 42,547円 )	19日目
42,208円 ( 46,429円 )	19日目
46,837円 ( 51,521円 )	19日目
40,613円 ( 44,674円 )	19日目
46,967円 ( 51,664円 )	19日目
40,613円 ( 44,674円 )	19日目

...

基本情報

基本情報

【特長】
・全ストローク、どの位置でも停止が可能
圧力低下、残圧排気時の落下を防止
・ガイドロッド短縮、プレート厚変更により、質量最大17%削減
ガイドロッド最大22mm短縮（従来品MLGPMと比較）
・2面に小型オートスイッチ、耐強磁界オートスイッチを直接取付可能

ご注意

■SMC エアシリンダ製品の選定・技術情報
特集ページはこちらから、ご確認下さい。

■SMC製品取扱いについて
Webページが無い製品については順次公開を予定しています。
型番が決まっている方はこちらから、お見積/ご注文下さい。
2025年3月1日工場出荷分よりスイッチの色味が変更となりました。スイッチの色味は選定・交換不可となります。旧品ご購入希望の方はスイッチ単品で注文をお願いいたします。（在庫限り）
スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。

カタログ

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
