循環液温調装置 冷凍式サーモチラー HRZシリーズ 別売付属品

外形図

耐震ブラケット

DIフィルタ

エチレングリコール60%水溶液

濃度計

製品仕様

バイパス配管セット

• 循環液流量が定格流量を下回ると、サーモチラーの冷却能力の低下や温度安定性の悪化を引起こします。循環液流量が定格流量を下回る場合は、本バイパス配管セットをご使用ください。

取付図（背面）

耐震ブラケット

• 地震対策用ブラケットです。アンカボルト（M12）は床材質に適したものをお客様にて別途ご準備ください。
• 適用型番：HRZ001-L□／HRZ002-L□／HRZ004-L□／HRZ008-L2、HRZ001-H□／HRZ002-H□、HRZ004-H□／HRZ008-H□、HRZ002-W□／HRZ008-W□／HRZ010-W□S

注1）HRZ-TK002は2個／セット（1台分）です．
注2）HRZ008-L、HRZ008-L1には、標準で耐震ブラケットが付属しています。

背面も同様に取付けてください。

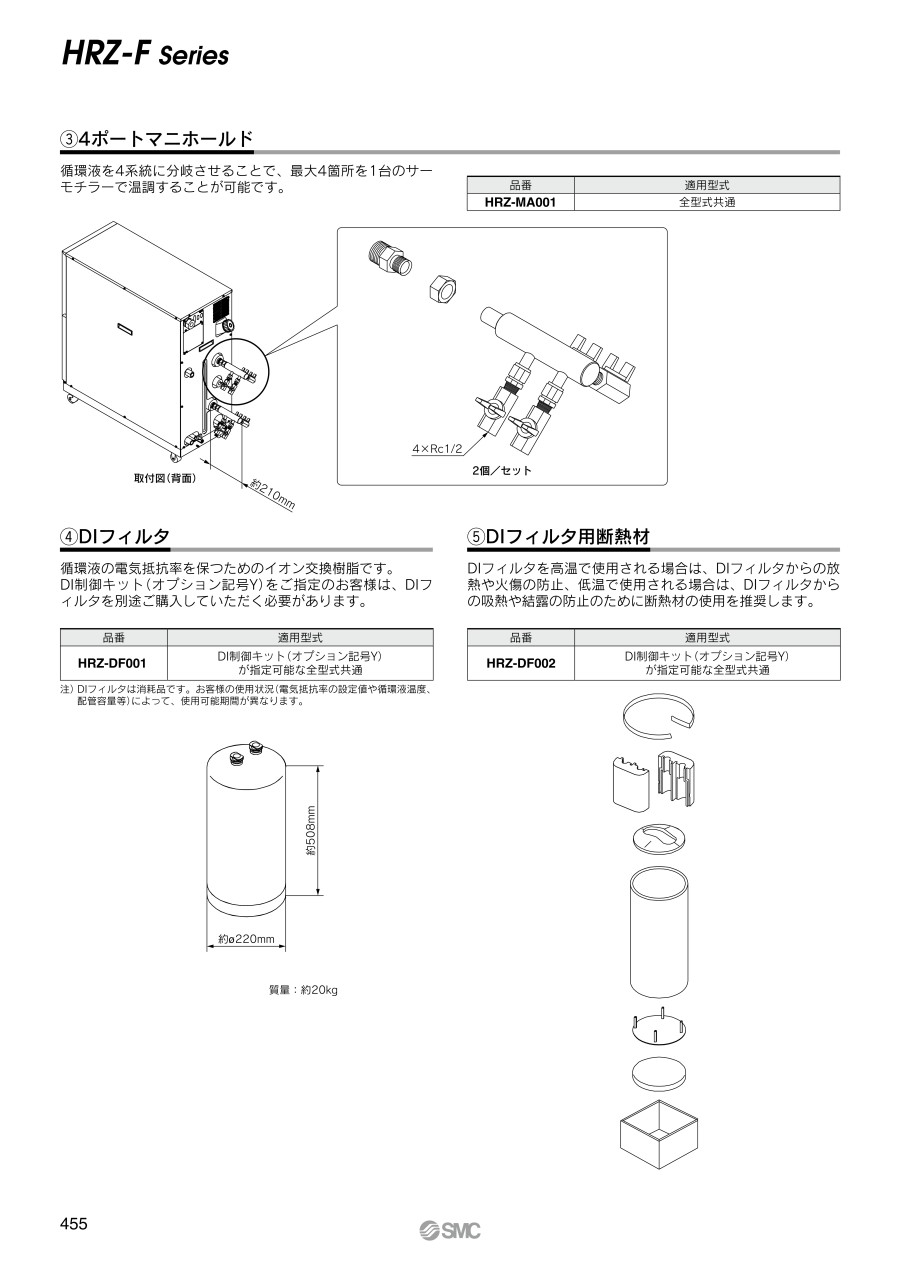

4ポートマニホールド

• 循環液を4系統に分岐させることで、最大4箇所を1台のサーモチラーで温調することが可能です。
• 適用型番：全型番共通

取付図（背面）

DIフィルタ

• 循環液の電気抵抗率を保つためのイオン交換樹脂です。DI制御キット（オプション記号Y）をご指定のお客様は、DIフィルタを別途ご購入していただく必要があります。
• 質量：約20kg
• 適用型番：DI制御キット（オプション記号Y）が指定可能な全型番共通
  注）DIフィルタは消耗品です。お客様の使用状況（電気抵抗率の設定値や循環液温度、配管容量等）によって、使用可能期間が異なリます。

DIフィルタ用断熱材

• DIフィルタを高温で使用される場合は、DIフィルタからの放熱や火傷の防止、低温で使用される場合は、DIフィルタからの吸熱や結露の防止のために断熱材の使用を推奨します。
• 適用型番：DI制御キット（オプション記号Y）が指定可能な全型番共通

エチレングリコール60%水溶液

• エチレングリコールタイプのサーモチラー用循環液としてご用いただけます。（容量：10L）
• 適用型番：エチレングリコールタイプ全型番共通

濃度計

• エチレングリコール水溶液の定期的な濃度管理にご使用いただけます。
• 適用型番：エチレングリコールタイプ全型番共通

注意・禁止事項

バイパス配管セット

• 取付けはお客様にて行ってください。
