【NIC】垂直多関節ロボット専用アルミ架台【7kg可搬以下用】
- 通常単価(税別)
- 21,200円～381,600円
- 税込単価
- 23,320円～419,760円
性能と利便性を両立した装置メーカーの小型ロボット専用アルミ架台。【特長】・強度...
詳細情報を確認するご注意
- 【ロボット架台について】
※KIT品、組立完了品共に販売価格は1台分となります。
※組立完了品は車上渡し、荷下ろしはお客様所掌範囲となります。（混載便/パレット出荷）
※着時間指定及びパレット返却、パワーゲート車などの指定は不可となります。 - その他ロボット部品はこちら
- こちらはロボット専用架台のみの販売ページとなります。ロボットは付属しておりませんので、ご注意願います。
未確定：候補が16型番あります。
商品情報
外形図
AK-R-FC07-1000/AK-R-FC07-1000-A
単位：mm
※AK-R-FC07-1000はロボットベースセットを含まれておりません。
各オプション
ロボットベースセット
各社ロボット対応
- 取付位置は自由自在。
締結ボルト・後入れナット付きです。 - 300mm×300mm/19mm厚（三価クロメート）
のスチール板を使用しています。
アンカーブラケットセット
AK-R-FC07-AB-SET
- ボルト転倒防止用の推奨オプション。
- 4ヶ1セット、締結ボルト・後入れナット付きです。（アンカーボルトは含んでおりません。）
- ブラケット1ケはボルト6本で締結出来る物です。
×4
補強フレームセット
各社ロボット対応
- さらに架台剛性を上げる事が可能です。（基準剛性値約2倍）
- フレーム8本1セット。締結ブラケット・ボルト・後入れナット付きです。
- フレームの寸法は300mmです。
×8
コントローラー設置用底板
AK-R-FC07-BP-SET-1000T
- 架台内部を有効利用出来ます。
各社ロボットコントローラーBOX設置可能です。 - ロボットコントローラー以外のものでも設置可能です。
- 15mm厚、幅150mmのフレーム2本セット。締結ボルト・後入れナット付きです。
推奨ロボット目安
ロボットがそれぞれの出力で稼働する場合の最大変位量が0.3mmを下回るロボットの本体質量を下記に示す。
※ロボットは多軸（6軸）を想定
| 出力 | 適正ロボット重量 | |
| ブレスなし | ブレスあり | |
| 100％ | ～18kg | ～47kg |
| 80％ | ～23kg | ～59kg |
| 60％ | ～31kg | ～78kg |
| 40％ | ～46kg | ～118kg |
製品仕様
| 品名 | 垂直多関節ロボット 7kg 以下可搬用架台 | |||||
| 型式 | AK-R-FC07-1000 | AK-R-FC07-1000-A | ||||
| - | KIT品 | 組立完了品 | ||||
| 幅 | 1000mm | |||||
| 奥行 | 1000mm | |||||
| 高さ | 1800mm | |||||
| 重量 | 136kg | |||||
| 構成 | 架台部 | カバー部 | ベース部 | |||
| 基本フレーム | AFS-6060-6 | 基本フレーム | AFS-3030L-6 | 基本フレーム | AFS-3090-6 | |
| 基本ブラケット | ABLD-60-6-N | 基本ブラケット | ABLD-60-6-N | ※ロボットベースは含まれておりません | ||
| パネル | 4面アルミ複合板 t=3 | パネル | 開き戸（1面）ポリカ t=8 | |||
| 固定面（4面）ポリカ t=5 | ||||||
| 付属品 | 角度付アルミ取手 | |||||
| マグネットキャッチセット（上下） | ||||||
| 品名 | ロボットベースセット（各社ロボット対応） | |||||||||||
| 型式 | FC07-DE-003 | FC07-FA-004 | FC07-FA-008 | FC07-NA-003 | FC07-YS-005 | FC07-YS-009 | FC07-MI-001 | FC07-MI-002 | FC07-MI-004 | FC07-DE-001 | FC07-EP-003 | FC07-EP-012 |
| 幅 | 300mm | 300mm | 300mm | 300mm | 300mm | 300mm | 300mm | 300mm | 300mm | 300mm | 300mm | 300mm |
| 奥行 | 300mm | 300mm | 300mm | 300mm | 300mm | 300mm | 300mm | 300mm | 300mm | 300mm | 300mm | 300mm |
| 高さ | 19mm | 19mm | 19mm | 19mm | 19mm | 19mm | 19mm | 19mm | 19mm | 19mm | 19mm | 19mm |
| 重量 | 13kg | 13kg | 13kg | 13kg | 13kg | 13kg | 13kg | 13kg | 13kg | 13kg | 13kg | 13kg |
| 対応ロボット | デンソーウェーブ VS060/ VS068 | FANUC LRMate 200iD | FANUC LRMate 200iD/4S | 不二越 MZ07 | 安川電機 MOTOMAN-GP7 | 安川電機 MOTOMAN-GP4 | 三菱電機 RV-2FR | 三菱電機 RV-4FR、RV-4FRL | 三菱電機 RV-7FR | デンソー VP-6242、VS-050、VS-060 | エプソン C4-A601S | エプソン VT6-A901S |
| 付属 | 架台ベース締結ボルト ・ナット | 架台ベース締結ボルト ・ナット | 架台ベース締結ボルト ・ナット | 架台ベース締結ボルト ・ナット | 架台ベース締結ボルト ・ナット | 架台ベース締結ボルト ・ナット | 架台ベース締結ボルト ・ナット | 架台ベース締結ボルト ・ナット | 架台ベース締結ボルト ・ナット | 架台ベース締結ボルト ・ナット | 架台ベース締結ボルト ・ナット | 架台ベース締結ボルト ・ナット |
| 品名 | アンカーブラケットセット |
| 型式 | AK-R-FC07-AB-SET |
| 付属 | 締結ボルト・ナット付 |
| 品名 | 補強フレームセット |
| 型式 | AK-R-FC07-B-SET |
| 付属 | 締結ブラケット・ボルト・ナット付 |
| 品名 | コントローラー設置用底板 |
| 型式 | AK-R-FC07-BP-SET-1000 |
| 構成 | AFS-15150-6 2本 |
| 付属 | 締結ボルト・ナット |
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
381,600円 ( 419,760円 ) | 5日目 |
22,800円 ( 25,080円 ) | 8日目 |
27,300円 ( 30,030円 ) | 8日目 |
21,200円 ( 23,320円 ) | 8日目 |
35,000円 ( 38,500円 ) | 8日目 |
35,000円 ( 38,500円 ) | 8日目 |
35,000円 ( 38,500円 ) | 8日目 |
35,000円 ( 38,500円 ) | 8日目 |
35,000円 ( 38,500円 ) | 8日目 |
35,000円 ( 38,500円 ) | 8日目 |
35,000円 ( 38,500円 ) | 8日目 |
35,000円 ( 38,500円 ) | 8日目 |
35,000円 ( 38,500円 ) | 8日目 |
35,000円 ( 38,500円 ) | 8日目 |
35,000円 ( 38,500円 ) | 8日目 |
35,000円 ( 38,500円 ) | 8日目 |
詳細情報
基本情報
性能と利便性を両立した装置メーカーの小型ロボット専用アルミ架台。
【特長】
・強度と剛性を確保した最適設計
・マーキングシステム+組立手順書付で簡単に組立が可能。組立作業時間を短縮します
・組立完成品での発送も可能です
・各社ロボットに対応したロボットベースもご用意
・アンカーブラケット、コントローラー設置用底板などその他オプション品も豊富
ご注意
- 【ロボット架台について】
※KIT品、組立完了品共に販売価格は1台分となります。
※組立完了品は車上渡し、荷下ろしはお客様所掌範囲となります。（混載便/パレット出荷）
※着時間指定及びパレット返却、パワーゲート車などの指定は不可となります。 - その他ロボット部品はこちら
- こちらはロボット専用架台のみの販売ページとなります。ロボットは付属しておりませんので、ご注意願います。

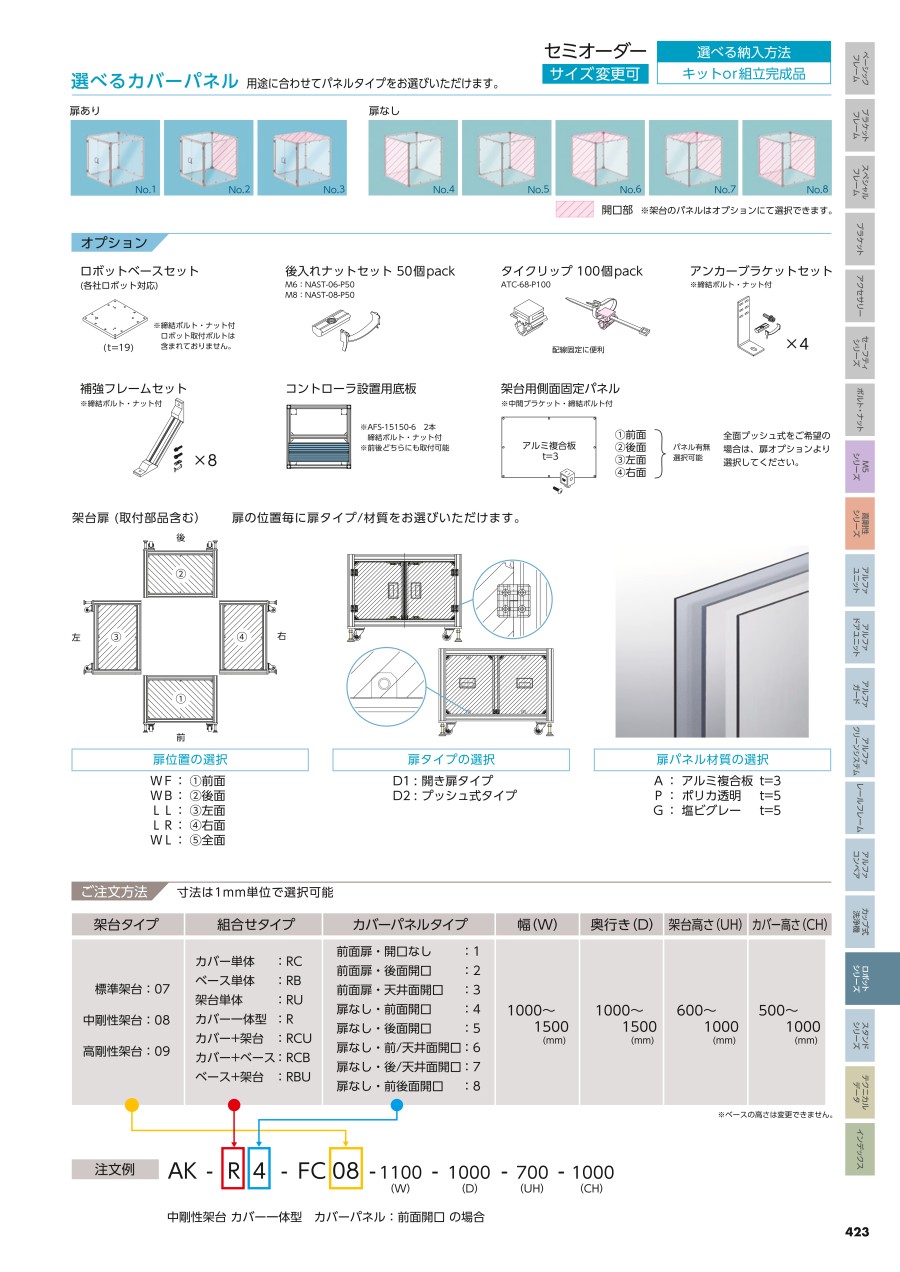

カタログ
