G寸法（レール端面から取付穴までの距離）は左右均等になるように加工しております。
製品の全長によって、G寸法はカタログ記載値・CADと異なる場合がございますのでご注意ください。
複数軸タイプをご注文いただく場合、ご注文数は必要軸数の倍数でご入力ください。
（例）必要軸数2（-II）⇒ご注文数は「2本、4本、6本…」
必要軸数3（-III）⇒ご注文数は「3本、6本、9本…」

未確定：候補が34型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

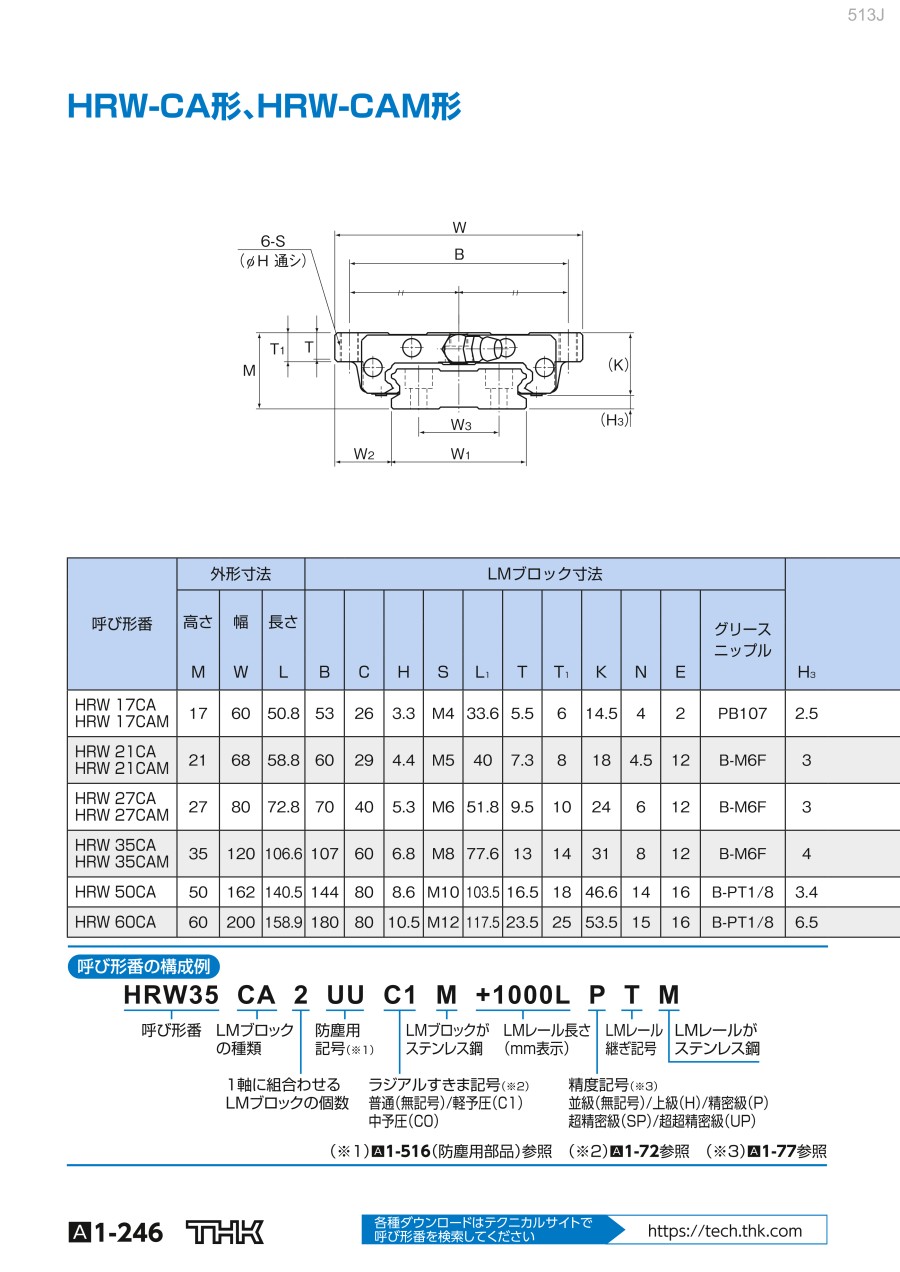

HRW-CA形、HRW-CAM形

HRW-CR形、HRW-CRM形、HRW-LRM形

規格表

HRW-CA形、HRW-CAM形

注1）長さ^* 長さMaxは、LMレールの標準最大長さを示します。

静的許容モーメント^*
1個：LMブロック1個における静的許容モーメント
2個密着：LMブロックを2個密着した状態での静的許容モーメント
ブロック全長寸法L
規格表に記載されているブロック全長Lは防塵用記号がUUまたはSSの場合の寸法です。
他の防塵用部品や潤滑装置を装着される場合はブロック全長Lが増加します。

呼び形番内の記号Mは、LMブロック、LMレール、ボールの材質がステンレス鋼であることを示しています。
ステンレス鋼品は、耐食性や耐環境性に優れた効果があります。

HRW-CR形、HRW-CRM形、HRW-LRM形

注1）長さ^* 長さMaxは、LMレールの標準最大長さを示します。

静的許容モーメント^*
1個：LMブロック1個における静的許容モーメント
2個密着：LMブロックを2個密着した状態での静的許容モーメント
ブロック全長寸法L
規格表に記載されているブロック全長Lは防塵用記号がUUまたはSSの場合の寸法です。
他の防塵用部品や潤滑装置を装着される場合はブロック全長Lが増加します。

注2）規格表中の基本定格荷重は、ラジアル方向の荷重に対する値です。12形と14形は逆ラジアル方向、横方向の荷重に対する定格荷重の値が異なります。

型番リスト

表示件数

型番

HRW12LR1[SS,UU]M+[53-270/1]LM

HRW14LR1[SS,UU]M+[53-270/1]LM

HRW17CA[1,2,3,4]+[64-550/1]L

HRW17CA[1,2,3,4]+[551-1860/1]L

HRW17CA[1,2,3,4]M+[64-550/1]LM

HRW17CA[1,2,3,4]M+[551-760/1]LM

HRW17CR[1,2,3,4]+[64-550/1]L

HRW17CR[1,2,3,4]+[551-1860/1]L

HRW17CR[1,2,3,4]M+[64-550/1]LM

HRW17CR[1,2,3,4]M+[551-760/1]LM

HRW21CA[1,2,3,4]+[72-780/1]L

HRW21CA[1,2,3,4]+[781-2920/1]L

HRW21CA[1,2,3,4]M+[72-780/1]LM

HRW21CA[1,2,3,4]M+[781-950/1]LM

HRW21CR[1,2,3,4]+[72-780/1]L

HRW21CR[1,2,3,4]+[781-2920/1]L

HRW21CR[1,2,3,4]M+[72-780/1]LM

HRW21CR[1,2,3,4]M+[781-950/1]LM

HRW27CA[1,2,3,4]+[86-820/1]L

HRW27CA[1,2,3,4]+[821-2920/1]L

HRW27CA[1,2,3,4]M+[86-820/1]LM

HRW27CA[1,2,3,4]M+[821-1140/1]LM

HRW27CR[1,2,3,4]+[86-820/1]L

HRW27CR[1,2,3,4]+[821-2920/1]L

HRW27CR[1,2,3,4]M+[86-820/1]LM

HRW27CR[1,2,3,4]M+[821-1140/1]LM

注文停止中

HRW35CA[1,2,3,4]+[120-1560/1]L

HRW35CA[1,2,3,4]+[1561-3000/1]L

HRW35CA[1,2,3,4]M+[120-1560/1]LM

HRW35CA[1,2,3,4]M+[1561-2120/1]LM

HRW35CR[1,2,3,4]+[120-1560/1]L

HRW35CR[1,2,3,4]+[1561-3000/1]L

HRW35CR[1,2,3,4]M+[120-1560/1]LM

HRW35CR[1,2,3,4]M+[1561-2120/1]LM

1軸に組合わせるLMブロックの個数

レール幅 W1

(mm)

取付高さ M

(mm)

レール長さ L

(mm)

材質

潤滑装置

基本定格荷重動定格 C

(N)

基本定格荷重静定格 Co

(N)

静的許容モーメント MA

(N・m)

静的許容モーメント MB

(N・m)

静的許容モーメント MC

(N・m)

呼び型番

ブロック取付穴ピッチ（幅方向）

(mm)

ブロック取付穴ピッチ（長さ方向）

(mm)

ブロック取付穴径

レール取付穴ピッチ

(mm)

レール取付穴径

ブロック外形寸法W

(mm)

ブロック外形寸法L

(mm)

ブロック取付穴数

(個)

取付穴ねじ深さ

(mm)

ブロック寸法L1

(mm)

最小発注数量

1	18	12	53 ～ 270	ステンレス	なし	3290	7160	26.2	13	51	12	21	12	3	40	4.5	30	37	4	3.5	27	1個
1	24	14	53 ～ 270	ステンレス	なし	5380	11400	49.9	25	112	14	28	15	3	40	4.5	40	45.5	4	4	32.9	1個
1 ～ 4	33	17	64 ～ 550	炭素鋼	潤滑油塗布	5530	9100	46.4	46.4	144	17	53	26	3.3	40	4.5	60	50.8	6	貫通	33.6	1個
1 ～ 4	33	17	551 ～ 1860	炭素鋼	潤滑油塗布	5530	9100	46.4	46.4	144	17	53	26	3.3	40	4.5	60	50.8	6	貫通	33.6	1個
1 ～ 4	33	17	64 ～ 550	ステンレス	潤滑油塗布	5530	9100	46.4	46.4	144	17	53	26	3.3	40	4.5	60	50.8	6	貫通	33.6	1個
1 ～ 4	33	17	551 ～ 760	ステンレス	潤滑油塗布	5530	9100	46.4	46.4	144	17	53	26	3.3	40	4.5	60	50.8	6	貫通	33.6	1個
1 ～ 4	33	17	64 ～ 550	炭素鋼	潤滑油塗布	5530	9100	46.4	46.4	144	17	29	15	4	40	4.5	50	50.8	4	5	33.6	1個
1 ～ 4	33	17	551 ～ 1860	炭素鋼	潤滑油塗布	5530	9100	46.4	46.4	144	17	29	15	4	40	4.5	50	50.8	4	5	33.6	1個
1 ～ 4	33	17	64 ～ 550	ステンレス	潤滑油塗布	5530	9100	46.4	46.4	144	17	29	15	4	40	4.5	50	50.8	4	5	33.6	1個
1 ～ 4	33	17	551 ～ 760	ステンレス	潤滑油塗布	5530	9100	46.4	46.4	144	17	29	15	4	40	4.5	50	50.8	4	5	33.6	1個
1 ～ 4	37	21	72 ～ 780	炭素鋼	潤滑油塗布	8020	12900	78.4	78.4	219	21	60	29	4.4	50	4.5	68	58.8	6	貫通	40	1個
1 ～ 4	37	21	781 ～ 2920	炭素鋼	潤滑油塗布	8020	12900	78.4	78.4	219	21	60	29	4.4	50	4.5	68	58.8	6	貫通	40	1個
1 ～ 4	37	21	72 ～ 780	ステンレス	潤滑油塗布	8020	12900	78.4	78.4	219	21	60	29	4.4	50	4.5	68	58.8	6	貫通	40	1個
1 ～ 4	37	21	781 ～ 950	ステンレス	潤滑油塗布	8020	12900	78.4	78.4	219	21	60	29	4.4	50	4.5	68	58.8	6	貫通	40	1個
1 ～ 4	37	21	72 ～ 780	炭素鋼	潤滑油塗布	8020	12900	78.4	78.4	219	21	31	19	5	50	4.5	54	58.8	4	6	40	1個
1 ～ 4	37	21	781 ～ 2920	炭素鋼	潤滑油塗布	8020	12900	78.4	78.4	219	21	31	19	5	50	4.5	54	58.8	4	6	40	1個
1 ～ 4	37	21	72 ～ 780	ステンレス	潤滑油塗布	8020	12900	78.4	78.4	219	21	31	19	5	50	4.5	54	58.8	4	6	40	1個
1 ～ 4	37	21	781 ～ 950	ステンレス	潤滑油塗布	8020	12900	78.4	78.4	219	21	31	19	5	50	4.5	54	58.8	4	6	40	1個
1 ～ 4	42	27	86 ～ 820	炭素鋼	潤滑油塗布	14200	21600	166	166	423	27	70	40	5.3	60	4.5	80	72.8	6	貫通	51.8	1個
1 ～ 4	42	27	821 ～ 2920	炭素鋼	潤滑油塗布	14200	21600	166	166	423	27	70	40	5.3	60	4.5	80	72.8	6	貫通	51.8	1個
1 ～ 4	42	27	86 ～ 820	ステンレス	潤滑油塗布	14200	21600	166	166	423	27	70	40	5.3	60	4.5	80	72.8	6	貫通	51.8	1個
1 ～ 4	42	27	821 ～ 1140	ステンレス	潤滑油塗布	14200	21600	166	166	423	27	70	40	5.3	60	4.5	80	72.8	6	貫通	51.8	1個
1 ～ 4	42	27	86 ～ 820	炭素鋼	潤滑油塗布	14200	21600	166	166	423	27	46	32	6	60	4.5	62	72.8	6	6	51.8	1個
1 ～ 4	42	27	821 ～ 2920	炭素鋼	潤滑油塗布	14200	21600	166	166	423	27	46	32	6	60	4.5	62	72.8	6	6	51.8	1個
1 ～ 4	42	27	86 ～ 820	ステンレス	潤滑油塗布	14200	21600	166	166	423	27	46	32	6	60	4.5	62	72.8	6	6	51.8	1個
1 ～ 4	42	27	821 ～ 1140	ステンレス	潤滑油塗布	14200	21600	166	166	423	27	46	32	6	60	4.5	62	72.8	6	6	51.8	1個
1 ～ 4	69	35	120 ～ 1560	炭素鋼	潤滑油塗布	33800	48600	559	559	1590	35	107	60	6.8	80	7	120	106.6	6	貫通	77.6	1個
1 ～ 4	69	35	1561 ～ 3000	炭素鋼	潤滑油塗布	33800	48600	559	559	1590	35	107	60	6.8	80	7	120	106.6	6	貫通	77.6	1個
1 ～ 4	69	35	120 ～ 1560	ステンレス	潤滑油塗布	33800	48600	559	559	1590	35	107	60	6.8	80	7	120	106.6	6	貫通	77.6	1個
1 ～ 4	69	35	1561 ～ 2120	ステンレス	潤滑油塗布	33800	48600	559	559	1590	35	107	60	6.8	80	7	120	106.6	6	貫通	77.6	1個
1 ～ 4	69	35	120 ～ 1560	炭素鋼	潤滑油塗布	33800	486000	559	559	1590	35	76	50	8	80	7	100	106.6	6	8	77.6	1個
1 ～ 4	69	35	1561 ～ 3000	炭素鋼	潤滑油塗布	33800	486000	559	559	1590	35	76	50	8	80	7	100	106.6	6	8	77.6	1個
1 ～ 4	69	35	120 ～ 1560	ステンレス	潤滑油塗布	33800	486000	559	559	1590	35	76	50	8	80	7	100	106.6	6	8	77.6	1個
1 ～ 4	69	35	1561 ～ 2120	ステンレス	潤滑油塗布	33800	486000	559	559	1590	35	76	50	8	80	7	100	106.6	6	8	77.6	1個
