メカニカル部品技術窓口

絞り込み条件

未確定：候補が25型番あります。

ねじの呼び(M)
~mm
- 3
- 4
- 5
- 6
- 8
- 10
- 12
- 14
- 16
- 18
- 20
- 22
- 24
内径 d(mm)
~mm
- 3.4
- 4.4
- 5.4
- 6.5
- 8.6
- 10.7
- 13
- 15.2
- 17
- 19.5
- 21.4
- 23.4
- 25.3
ねじの呼び(inch)
~mm
- NO.5
- NO.8
- NO.10
- 5/16
- 9/16
- 5/8
- 7/8
外径 D(mm)
~mm
- 7
- 7.6
- 9
- 10.8
- 13.5
- 16.6
- 19.5
- 21
- 23
- 25.4
- 29
- 30.7
- 34.5
- 39
- 42
- 48.5
商品仕様
~mm
- 幅広タイプ
- 幅狭（スタンダード）タイプ
タイプ
~mm
- HLB
- HLS
出荷日
- すべて
- 3日以内

アキュレイト

ウェッジロックワッシャー材質：スチール（鉄）

Name: ウェッジロックワッシャー 材質：スチール（鉄）
Brand: アキュレイト
SKU: 221303196401
Rating: 4 (2 reviews)

カタログ |

数量スライド割引

平均満足度4.0

この商品のレビューをみる（2件）

通常単価(税別): 73円～696円

税込単価: 80円～766円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

アキュレイト

ウェッジロックワッシャー材質：ステンレス（SUS）

通常価格(税別)： 178円 (税込価格：196円)

通常出荷日：3 日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

アキュレイト

ハイコロックリングロックワッシャー

通常価格(税別)： 486円 (税込価格：535円)

通常出荷日：在庫品1日目

激しい振動や動荷重においても、HEICO-LOCK（R）ウェッジロックシステム...

詳細情報を確認する

種類
ノルトロックワッシャ
材質
スチール
表面処理
亜鉛メッキ
販売単位
箱・パック
表面処理(詳細)
亜鉛メッキ

ご注意

こちらの商品画像は代表画像です。詳細は商品規格をご覧下さい。

未確定：候補が25型番あります。

型番リスト
詳細情報
カタログ

型番リスト

表示件数

型番

ねじの呼び(M)

内径 d

(mm)

ねじの呼び(inch)

外径 D

(mm)

商品仕様

RoHS?

最小発注数量

4	4.4	NO.8	9	幅広タイプ	10	20個
5	5.4	NO.10	10.8	幅広タイプ	10	20個
6	6.5	-	13.5	幅広タイプ	10	20個
8	8.6	5/16	16.6	幅広タイプ	10	20個
10	10.7	-	21	幅広タイプ	10	20個
12	13	-	25.4	幅広タイプ	10	20個
14	15.2	9/16	30.7	幅広タイプ	10	20個
16	17	5/8	30.7	幅広タイプ	10	20個
18	19.5	-	34.5	幅広タイプ	10	20個
20	21.4	-	39	幅広タイプ	10	20個
22	23.4	7/8	42	幅広タイプ	10	20個
24	25.3	-	48.5	幅広タイプ	10	20個
3	3.4	NO.5	7	幅狭（スタンダード）タイプ	10	20個
4	4.4	NO.8	7.6	幅狭（スタンダード）タイプ	10	20個
5	5.4	NO.10	9	幅狭（スタンダード）タイプ	10	20個
6	6.5	-	10.8	幅狭（スタンダード）タイプ	10	20個
8	8.6	5/16	13.5	幅狭（スタンダード）タイプ	10	20個
10	10.7	-	16.6	幅狭（スタンダード）タイプ	10	20個
12	13	-	19.5	幅狭（スタンダード）タイプ	10	20個
14	15.2	9/16	23	幅狭（スタンダード）タイプ	10	20個
16	17	5/8	25.4	幅狭（スタンダード）タイプ	10	20個
18	19.5	-	29	幅狭（スタンダード）タイプ	10	20個
20	21.4	-	30.7	幅狭（スタンダード）タイプ	10	20個
22	23.4	7/8	34.5	幅狭（スタンダード）タイプ	10	20個
24	25.3	-	39	幅狭（スタンダード）タイプ	10	20個

通常単価(税別) (税込単価)	通常出荷日

75円 ( 83円 )	3日目
196円 ( 216円 )	3日目
196円 ( 216円 )	3日目
80円 ( 88円 )	3日目
112円 ( 123円 )	3日目
161円 ( 177円 )	3日目
232円 ( 255円 )	3日目
232円 ( 255円 )	3日目
385円 ( 424円 )	3日目
410円 ( 451円 )	3日目
539円 ( 593円 )	3日目
696円 ( 766円 )	3日目
73円 ( 80円 )	3日目
73円 ( 80円 )	3日目
73円 ( 80円 )	3日目
73円 ( 80円 )	3日目
73円 ( 80円 )	3日目
98円 ( 108円 )	3日目
196円 ( 216円 )	3日目
144円 ( 158円 )	3日目
245円 ( 270円 )	3日目
232円 ( 255円 )	3日目
232円 ( 255円 )	3日目
438円 ( 482円 )	3日目
424円 ( 466円 )	3日目

詳細情報

基本情報

基本情報

激しい振動や動荷重においても、HEICO-LOCK（R）ウェッジロックシステムは最大の信頼性を提供いたします。
ボルトが締められると、HEICO-LOCK（R）ウェッジロックシステムの外側のラジアルティース面は、ボルト/ナットの下面、及び相手材にかみ合うように埋め込まれます
ロックシステムに動応力がかかっている時、運動は内側のワッシャー間だけに起こります。これによりクランプ力が増加します
【特長】
・低荷重同様、高荷重でもボルトを固定する証明されたシステム
・動荷重に向いている‒潤滑油使用にも適合
・再使用可能
・取り付け、取り外しが非常に簡単（ウェッジロックワッシャーは予め組み立てられた一対でご提供いたします）
・強度区分8.8、10.9、12.9の高力ボルトとその対のナットとの使用にも適合

ご注意

こちらの商品画像は代表画像です。詳細は商品規格をご覧下さい。

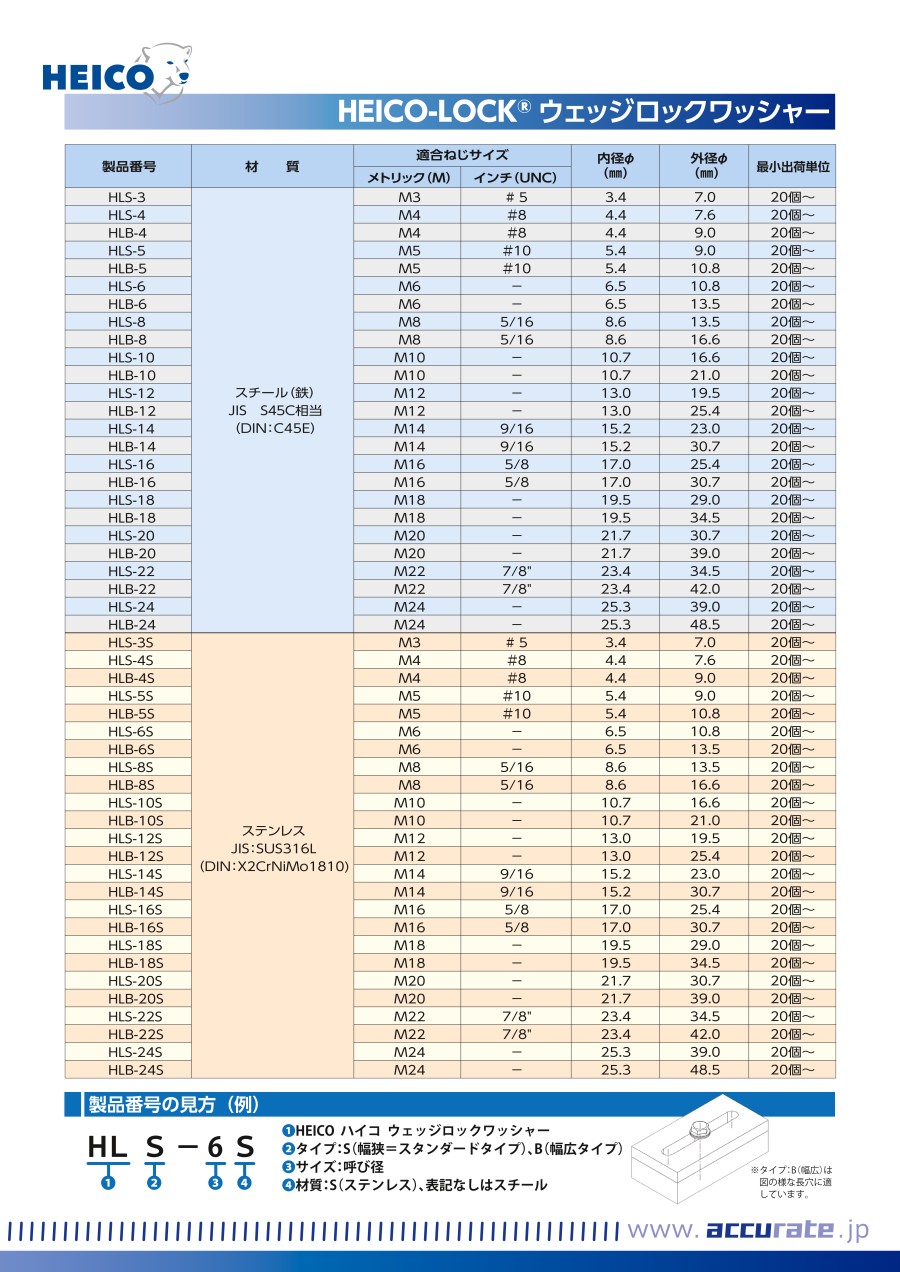

カタログ

カタログ (見開き版)

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

ウェッジロックワッシャー材質：スチール（鉄）のレビュー

4平均満足度：4.02件のレビュー

星5
50%
星4
0%
星3
50%
星2
0%
星1
0%

治具制作

満足度：5.02022/03/04

部品の脱落がどうしても心配な場合に使用します。ボルトの頭の径よりも大きくなることがなく省スペースで使用できるので良い...もっと読む

0人が参考にしています。

生産設備

満足度：3.02022/01/27

生産設備向けのワッシャに使用しました。確実に締結が出来て緩まないので信頼している部品です。

0人が参考にしています。
