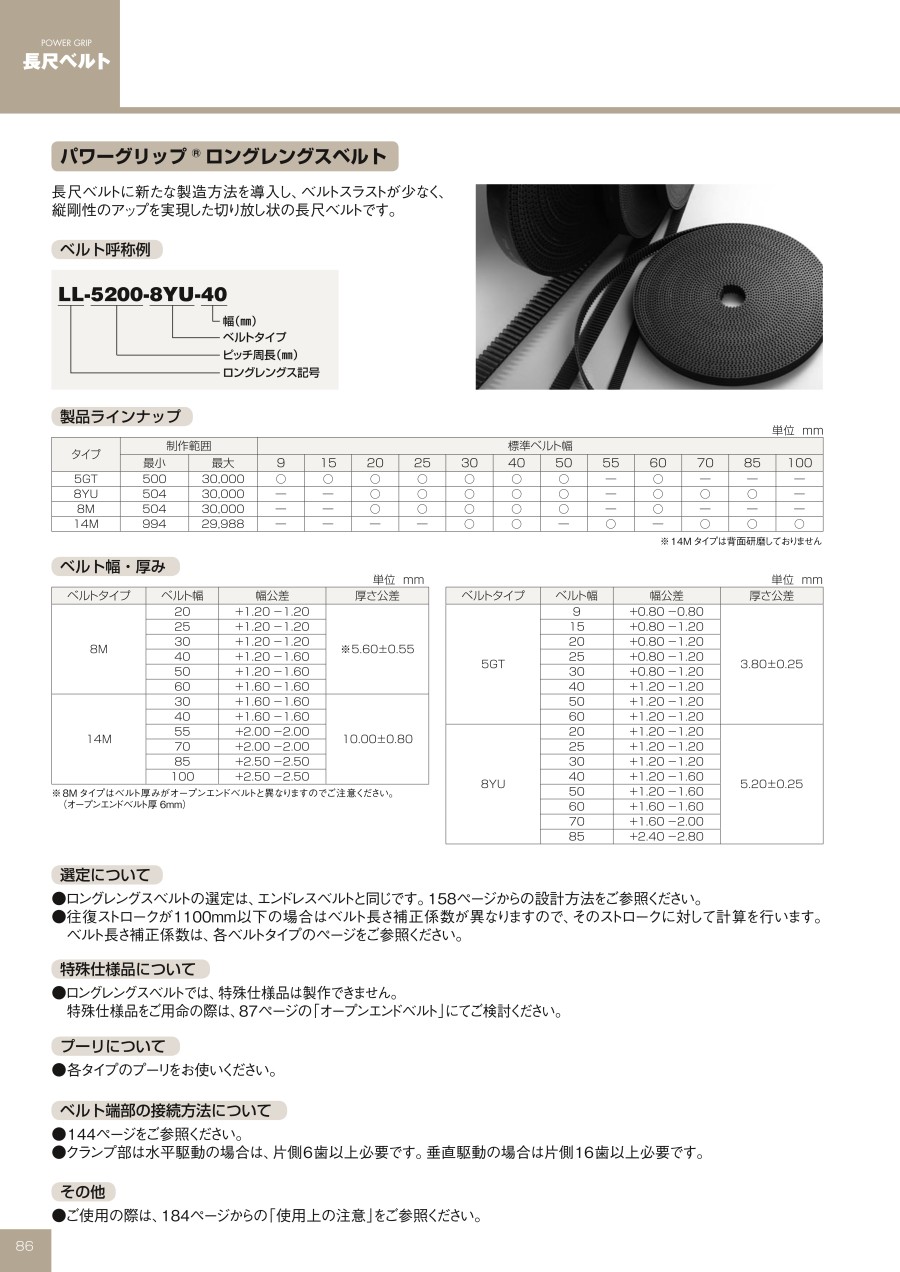

パワーグリップロングレングスベルト
- 通常単価(税別)
- -
- 税込単価
- -
通常出荷日：9日目～35日目
【特長】・切り放し状の長尺ベルトです。・長尺ベルトに新たな製造方法を導入し、ベルトスラストが少なく、縦...
詳細を確認- 商品画像は代表画像となっております。
未確定：候補が7型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
製品仕様
| ベルトタイプ | ベルト幅 | 幅公差 | 厚さ公差 |
|---|---|---|---|
| 8M | 20 | -1.20～+1.20 | ※5.60±0.55 |
| 25 | -1.20～+1.20 | ||
| 30 | -1.20～+1.20 | ||
| 40 | -1.60～+1.20 | ||
| 50 | -1.60～+1.20 | ||
| 60 | -1.60～+1.60 | ||
| 14M | 30 | -1.60～+1.60 | 10.00±0.80 |
| 40 | -1.60～+1.60 | ||
| 55 | -2.00～+2.00 | ||
| 70 | -2.00～+2.00 | ||
| 85 | -2.50～+2.50 | ||
| 100 | -2.50～+2.50 | ||
| 5GT | 9 | -0.80～+0.80 | 3.80±0.25 |
| 15 | -1.20～+0.80 | ||
| 20 | -1.20～+0.80 | ||
| 25 | -1.20～+0.80 | ||
| 30 | -1.20～+0.80 | ||
| 40 | -1.20～+1.20 | ||
| 50 | -1.20～+1.20 | ||
| 60 | -1.20～+1.20 | ||
| 8YU | 20 | -1.20～+1.20 | 5.20±0.25 |
| 25 | -1.20～+1.20 | ||
| 30 | -1.20～+1.20 | ||
| 40 | -1.60～+1.20 | ||
| 50 | -1.60～+1.20 | ||
| 60 | -1.60～+1.60 | ||
| 70 | -2.00～+1.60 | ||
| 85 | -2.80～+2.40 |
※8Mタイプはベルト厚みがオープンエンドベルトと異なりますのでご注意ください。（オープンエンドベルト厚：6mm）
選定サポート情報
注意・禁止事項
※14Mタイプは背面研磨しておりません。
■選定について
- ロングレングスベルトの選定は、エンドレスベルトと同じです。
- 往復ストロークが1,100mm以下の場合はベルト長さ補正計数が異なりますので、そのストロークに対して計算を行います。
■プーリについて
- 各タイプのプーリをお使いください。
■ベルト端部の接続方法について
- クランプ部は水平駆動の場合は、片側6歯以上必要です。垂直駆動の場合は片側16歯以上必要です。
