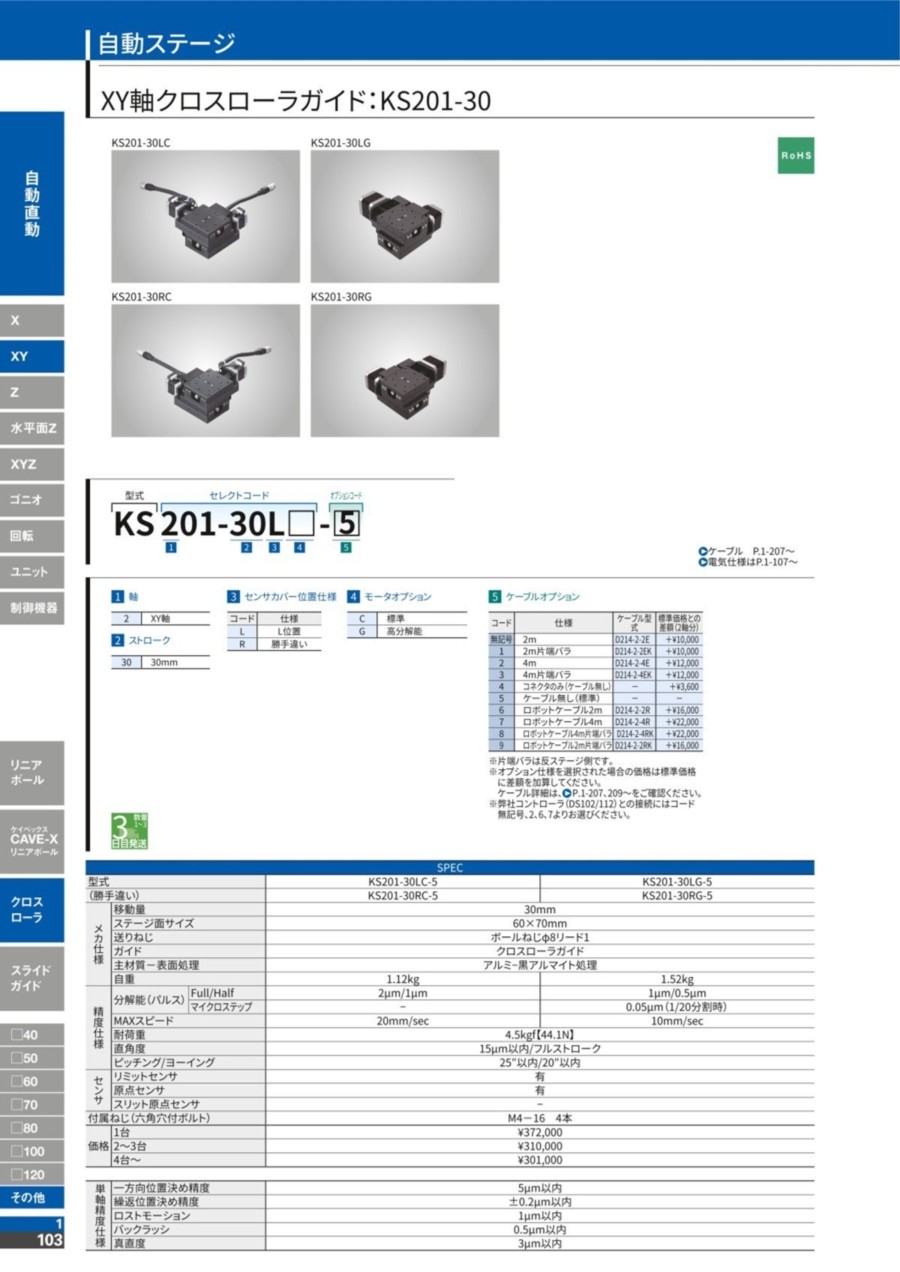

クロスローラガイドステージ（KS201）
- 一部SALE 2026/01/31まで
- 数量スライド割引
- 通常単価(税別)
- 318,860円～404,200円特別価格
- 税込単価
- 350,746円～444,620円特別価格
「軽量×高精度位置決め」を実現したクロスローラガイドステージ（XY軸）です。【...
詳細情報を確認する- 種類
- XY軸ステージ
- テーブル材質
- アルミニウム
- 移動ガイド
- クロスローラガイド
- 送り方式
- ボールねじ
- テーブルサイズ長さ (mm)
- 70
- テーブルサイズ幅 (mm)
- 60
- ステージ面厚さ H (mm)
- 60
- 移動量X軸 (mm)
- 30
- 移動量Y軸 (mm)
- 30
- テーブル表面処理
- 黒アルマイト
- 耐荷重（範囲） (N)
- 30.1～50
- 耐荷重 (N)
- 44.1
- センサ
- リミット+原点
- リード選択 (mm)
- 1
- 単軸精度 一方向位置決め精度 (μm)
- 5
- 直角度(フルストローク) (μm)
- 15
- 単軸精度 繰返し位置決め精度 (±μm)
- 0.2
- 単軸精度 真直度 (μm)
- 3
- 単軸精度 ロストモーション (μm)
- 1
- 単軸精度 バックラッシ (μm)
- 0.5
- 単軸精度 ピッチング/ヨーイング
- 25″／20″
未確定：候補が160型番あります。
商品情報
外形図
製品仕様
| 型番 | KS201-30LC-5 | KS201-30LG-5 | ||
|---|---|---|---|---|
| （勝手違い） | KS201-30RC-5 | KS201-30RG-5 | ||
| メカ仕様 | 移動量 | 30mm | ||
| ステージ面サイズ | 60×70mm | |||
| 送りねじ | ボールねじφ8リード1 | |||
| ガイド | クロスローラガイド | |||
| 主材質-表面処理 | アルミ-黒アルマイト処理 | |||
| 自重 | 1.12kg | 1.52kg | ||
| 精度仕様 | 分解能（パルス） | Full/Half | 2μm/1μm | 1μm/0.5μm |
| マイクロステップ | - | 0.05μm（1/20分割時） | ||
| MAXスピード | 20mm/sec | 10mm/sec | ||
| 耐荷重 | 4.5kgf【44.1N】 | |||
| 直角度 | 15μm以内/フルストローク | |||
| ピッチング/ヨーイング | 25"以内/20"以内 | |||
| センサ | リミットセンサ | 有 | ||
| 原点センサ | 有 | |||
| スリット原点センサ | - | |||
| 付属ねじ（六角穴付ボルト） | M4-16 4本 | |||
| 単軸精度仕様 | 一方向位置決め精度 | 5μm以内 | ||
| 繰返位置決め精度 | ±0.2μm以内 | |||
| ロストモーション | 1μm以内 | |||
| バックラッシ | 0.5μm以内 | |||
| 真直度 | 3μm以内 | |||
選定サポート情報
注文例
※片端バラは反ステージ側です。
※ケーブル詳細は、デジタルカタロP.1-207、209～をご確認ください。
※駿河精機社コントローラ（DS102/112）との接続にはコード無記号、2、6、7よりお選びください。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
328,520円 ( 361,372円 ) | お見積り |
328,520円295,668円 ( 325,235円 ) | お見積り |
376,680円339,012円 ( 372,913円 ) | お見積り |
380,120円342,108円 ( 376,319円 ) | お見積り |
393,880円354,492円 ( 389,941円 ) | お見積り |
330,240円297,216円 ( 326,938円 ) | お見積り |
378,400円340,560円 ( 374,616円 ) | お見積り |
381,840円343,656円 ( 378,022円 ) | お見積り |
395,600円356,040円 ( 391,644円 ) | お見積り |
330,240円297,216円 ( 326,938円 ) | お見積り |
378,400円340,560円 ( 374,616円 ) | お見積り |
381,840円343,656円 ( 378,022円 ) | お見積り |
395,600円356,040円 ( 391,644円 ) | お見積り |
323,016円290,714円 ( 319,785円 ) | お見積り |
371,176円334,058円 ( 367,464円 ) | お見積り |
374,616円337,154円 ( 370,869円 ) | お見積り |
388,376円349,538円 ( 384,492円 ) | お見積り |
319,920円287,928円 ( 316,721円 ) | お見積り |
368,080円331,272円 ( 364,399円 ) | お見積り |
371,520円334,368円 ( 367,805円 ) | お見積り |
385,280円346,752円 ( 381,427円 ) | お見積り |
333,680円300,312円 ( 330,343円 ) | お見積り |
381,840円343,656円 ( 378,022円 ) | お見積り |
385,280円346,752円 ( 381,427円 ) | お見積り |
399,040円359,136円 ( 395,050円 ) | お見積り |
338,840円304,956円 ( 335,452円 ) | お見積り |
387,000円348,300円 ( 383,130円 ) | お見積り |
390,440円351,396円 ( 386,536円 ) | お見積り |
404,200円363,780円 ( 400,158円 ) | お見積り |
338,840円304,956円 ( 335,452円 ) | お見積り |
387,000円348,300円 ( 383,130円 ) | お見積り |
390,440円351,396円 ( 386,536円 ) | お見積り |
404,200円363,780円 ( 400,158円 ) | お見積り |
333,680円300,312円 ( 330,343円 ) | お見積り |
381,840円343,656円 ( 378,022円 ) | お見積り |
385,280円346,752円 ( 381,427円 ) | お見積り |
399,040円359,136円 ( 395,050円 ) | お見積り |
376,680円339,012円 ( 372,913円 ) | お見積り |
380,120円342,108円 ( 376,319円 ) | お見積り |
393,880円354,492円 ( 389,941円 ) | お見積り |
327,430円301,235円 ( 331,359円 ) | お見積り |
327,430円301,235円 ( 331,359円 ) | お見積り |
375,430円337,887円 ( 371,676円 ) | お見積り |
378,860円340,974円 ( 375,071円 ) | お見積り |
392,570円353,313円 ( 388,644円 ) | お見積り |
329,140円302,808円 ( 333,089円 ) | お見積り |
377,140円339,426円 ( 373,369円 ) | お見積り |
380,570円342,513円 ( 376,764円 ) | お見積り |
394,290円354,861円 ( 390,347円 ) | お見積り |
329,140円302,808円 ( 333,089円 ) | お見積り |
377,140円339,426円 ( 373,369円 ) | お見積り |
380,570円342,513円 ( 376,764円 ) | お見積り |
394,290円354,861円 ( 390,347円 ) | お見積り |
321,940円296,184円 ( 325,802円 ) | お見積り |
369,940円332,946円 ( 366,241円 ) | お見積り |
373,370円336,033円 ( 369,636円 ) | お見積り |
387,090円348,381円 ( 383,219円 ) | お見積り |
318,860円293,351円 ( 322,686円 ) | お見積り |
366,860円330,174円 ( 363,191円 ) | お見積り |
370,290円333,261円 ( 366,587円 ) | お見積り |
詳細情報
基本情報
「軽量×高精度位置決め」を実現したクロスローラガイドステージ（XY軸）です。【特長】・軽量：主材質にアルミ（表面黒アルマイト処理）を用いており軽量
・高精度：高い剛性と低摩擦で微小送りに優れた高精度なステージ
【豊富なオプション】・センサカバー位置選択 ： L,R（勝手違い）から選択可能
・モータ選択 ： 用途に合わせ、以下モータより選択可能
ステッピングモータ ： 標準│マイクロステップ（高分解能）
【用途】・カメラ、顕微鏡、センサ、光学部品の精密調整
・半導体や計測器関連の生産、組立、検査工程の位置決め
