フィンガ弁 PHVシリーズ
- 通常単価(税別)
- 644円～1,032円
- 税込単価
- 708円～1,135円
パスジョイントを閉める際に出口側から排気減圧するので、安全に調整でき、メンテナ...
詳細情報を確認するご注意
- 商品画像は代表画像を掲載しています。詳細形状はカタログをご参照ください。
未確定：候補が16型番あります。
商品情報
外形図
製品仕様
| 型番 | PHV6 | PHV8 | PHV10 | PHV12 |
|---|---|---|---|---|
| 使用圧力範囲 | 0～10kgf/cm2（0～1.0MPa） | |||
| 負圧 | -750mmHg（10Torr） | |||
| 保証耐圧力 | 1.5MPa | |||
| 動作温度範囲 | -20～70℃ | |||
| 適用ホース | ナイロンホースまたはPUパイプ | |||
| 色 | グレー/ブラック | |||
内部構造
部品リスト
| 番号 | 名称 | 材質 | 番号 | 名称 | 材質 | 番号 | 名称 | 材質 |
|---|---|---|---|---|---|---|---|---|
| 1 | ノブ | POM | 6 | プラスチック本体 | PBT | 11 | 異形O型リング | NBR |
| 2 | 固定リング | アルミ合金 | 7 | 定位ブロック | アルミ合金 | 12 | 定位ベース | POM |
| 3 | 軸心 | アルミ合金 | 8 | スペーサ | POM | 13 | スプリングワッシャー | ステンレス |
| 4 | カム溝ブロック | POM | 9 | 異形O型リング | NBR | 14 | 定位リング | アルミ合金 |
| 5 | ピン | ステンレス | 10 | スペーサリング | アルミ合金 | 15 | プラスチックプラグ | POM |
規格表
注:「□」はAまたはBを示し、Aは3パスジョイント、Bは2パスジョイントを表します。これら2種類の弁本体の外形寸法は同じです。
使用例
フィンガ弁オン/オフ時の状態説明図
オフ状態
オン状態
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
644円 ( 708円 ) | 在庫品1日目当日出荷可能 |
855円 ( 941円 ) | 在庫品1日目当日出荷可能 |
855円 ( 941円 ) | 在庫品1日目当日出荷可能 |
800円 ( 880円 ) | 在庫品1日目当日出荷可能 |
925円 ( 1,018円 ) | 在庫品1日目当日出荷可能 |
697円 ( 767円 ) | 在庫品1日目当日出荷可能 |
925円 ( 1,018円 ) | 在庫品1日目当日出荷可能 |
804円 ( 884円 ) | 在庫品1日目当日出荷可能 |
943円 ( 1,037円 ) | 在庫品1日目当日出荷可能 |
924円 ( 1,016円 ) | 在庫品1日目当日出荷可能 |
783円 ( 861円 ) | 在庫品1日目当日出荷可能 |
892円 ( 981円 ) | 在庫品1日目当日出荷可能 |
778円 ( 856円 ) | 在庫品1日目当日出荷可能 |
1,032円 ( 1,135円 ) | 在庫品1日目当日出荷可能 |
977円 ( 1,075円 ) | 在庫品1日目当日出荷可能 |
975円 ( 1,073円 ) | 在庫品1日目当日出荷可能 |

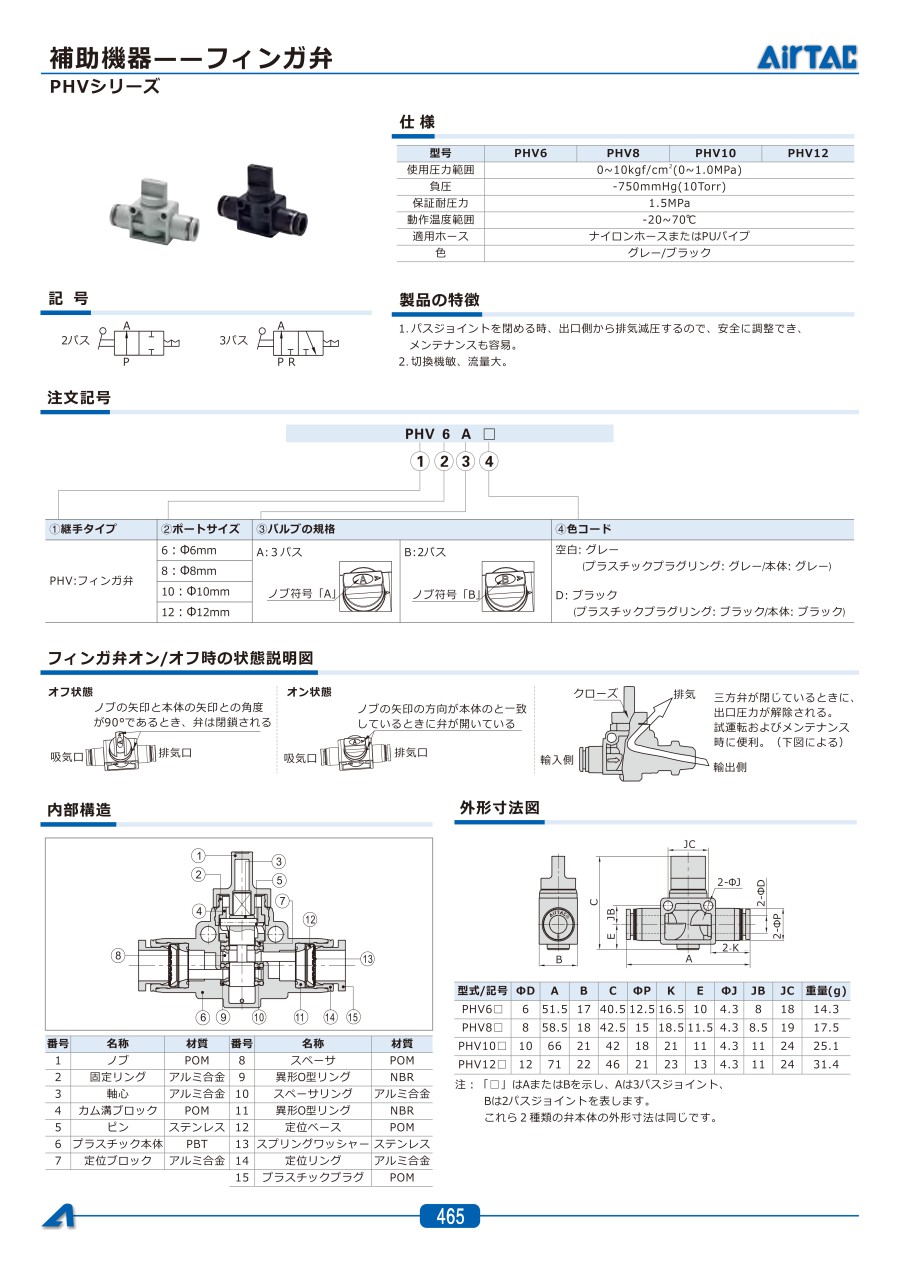

カタログ
フィンガ弁 PHVシリーズのレビュー
設備修理
4
4.02021/03/15
設備改修のため購入。
比較的安価で、当日発送可能で早く届くので助かります。
0人が参考にしています。
