AirTAC（エアタック）

マグネット式ロッドレスシリンダ RMHシリーズ

カタログ |

一部SALE 2026/01/31まで

通常単価(税別): 12,164円～44,784円特別価格

税込単価: 13,380円～49,262円特別価格

よく一緒に見られています

閲覧中の商品と併せてご検討ください

AirTAC（エアタック）

通常出荷日：3 日目～

よく一緒に見られています

閲覧中の商品と併せてご検討ください

AirTAC（エアタック）

通常出荷日：12 日目

【特長】・ロッドレスシリンダーはピストンと本体の間にメカニカルで接続ではないで...

種類
ロッドレスシリンダ
ロッドレスシリンダジョイント形式
マグネット式
ガイド方式
すべりガイド
テーブル材質
アルミ合金
特性
なし
テーブルサイズ長さ（範囲） (mm)
50.1～100.0
テーブルサイズ幅（範囲） (mm)
25.1～50.0
最高使用圧力 (MPa)
0.7
最低使用圧力 (MPa)
0.2

未確定：候補が44型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

製品仕様

内径（mm）	10	16	20	25
作動方式	複動形
使用流体	空気（40μm以上のフィルタにて濾過した空気をご使用ください）
使用圧力範囲	0.2～0.7MPa（28～100psi）（2～7bar）
保証耐圧力	1.2MPa（175psi）（12.0bar）
周囲及び使用流体温度	-20～70℃
使用ピストン速度	50～400mm/s
ストローク長さの許容さ	0～250（0～+1.0） 251～800（0～+1.5）
クッション	固定クッション
配管接続口径	M5×0.8		1/8"
安全保持力N	55	140	220	350

内部構造及び材質

番号	部品名	材質	番号	部品名	材質
1	左側プレート	アルミ合金	18	ステンレス鋼パイプ	ステンレス鋼
2	ボディー	アルミ合金	19	六角ナット	ステンレス鋼
3	C形スナップリング	TPU	20	Oリング	NBR
4	Oリング	NBR	21	左側プレート	アルミ合金
5	ダンパボルト	ステンレス鋼	22	鋼球	ステンレス鋼
6	キャップ	プラスチック	23	スクリュープラグ	炭素鋼
7	プレート	アルミ合金	24	プレート	アルミ合金
8	Oリング	NBR	25	ブロック	プラスチック
9	磁石	アアース材料	26	磁石	アアース材料
10	外部移動子側ヨーク	圧延鋼材	27	コネクタ	アルミ合金
11	磁石	アアース材料	28	六角ナット	炭素鋼
12	外部移動子側ヨーク	圧延鋼材	29	マイクロリニアガイドセット	オプション
13	シャフト	ステンレス鋼	30	六角ナット	炭素鋼
14	ウェアリング	特殊樹脂	31	六角ナット	炭素鋼
15	アルミ合金Oリング	TPU	32	ウェアリング	TPU
16	ウェアリング	NBR	33	六角ナット	炭素鋼
17	ピストン	アルミ合金	34	アジャストナット	炭素鋼

規格表

選定サポート情報

注文例

［1］ポートネジの種類について、無記号:M、P; φ10/φ16に対応できるポートネジの種類はMネジのみ。

型番リスト

表示件数

型番

シリンダ内径

(φ)

ストローク（範囲）

(mm)

最大積載質量（範囲）

(kg)

テーブルサイズ高さ（範囲）

(mm)

最大積載質量詳細

(kg)

ストローク

(mm)

テーブルサイズ長さ

(mm)

テーブルサイズ幅

(mm)

テーブルサイズ高さ

(mm)

最小発注数量

10	31～50	1.1～5.0	50.1～75.0	2.4	50	52	29	52	1個
10	51～100	1.1～5.0	50.1～75.0	2.4	100	52	29	52	1個
10	101～250	1.1～5.0	50.1～75.0	2.4	150	52	29	52	1個
10	101～250	1.1～5.0	50.1～75.0	2.4	200	52	29	52	1個
10	101～250	1.1～5.0	50.1～75.0	2.4	250	52	29	52	1個
10	251～500	1.1～5.0	50.1～75.0	2.4	300	52	29	52	1個
16	31～50	1.1～5.0	50.1～75.0	5	50	63	35	61	1個
16	51～100	1.1～5.0	50.1～75.0	5	100	63	35	61	1個
16	101～250	1.1～5.0	50.1～75.0	5	150	63	35	61	1個
16	101～250	1.1～5.0	50.1～75.0	5	200	63	35	61	1個
16	101～250	1.1～5.0	50.1～75.0	5	250	63	35	61	1個
16	251～500	1.1～5.0	50.1～75.0	5	300	63	35	61	1個
16	251～500	1.1～5.0	50.1～75.0	5	350	63	35	61	1個
16	251～500	1.1～5.0	50.1～75.0	5	400	63	35	61	1個
16	251～500	1.1～5.0	50.1～75.0	5	450	63	35	61	1個
16	251～500	1.1～5.0	50.1～75.0	5	500	63	35	61	1個
20	31～50	5.1～10.0	50.1～75.0	6	50	76	38	71	1個
20	51～100	5.1～10.0	50.1～75.0	6	100	76	38	71	1個
20	101～250	5.1～10.0	50.1～75.0	6	150	76	38	71	1個
20	101～250	5.1～10.0	50.1～75.0	6	200	76	38	71	1個
20	101～250	5.1～10.0	50.1～75.0	6	250	76	38	71	1個
20	251～500	5.1～10.0	50.1～75.0	6	300	76	38	71	1個
20	251～500	5.1～10.0	50.1～75.0	6	350	76	38	71	1個
20	251～500	5.1～10.0	50.1～75.0	6	400	76	38	71	1個
20	251～500	5.1～10.0	50.1～75.0	6	450	76	38	71	1個
20	251～500	5.1～10.0	50.1～75.0	6	500	76	38	71	1個
20	501～1000	5.1～10.0	50.1～75.0	6	600	76	38	71	1個
20	501～1000	5.1～10.0	50.1～75.0	6	700	76	38	71	1個
20	501～1000	5.1～10.0	50.1～75.0	6	750	76	38	71	1個
20	501～1000	5.1～10.0	50.1～75.0	6	800	76	38	71	1個
25	31～50	5.1～10.0	75.1～100.0	8	50	77	43	76	1個
25	51～100	5.1～10.0	75.1～100.0	8	100	77	43	76	1個
25	101～250	5.1～10.0	75.1～100.0	8	150	77	43	76	1個
25	101～250	5.1～10.0	75.1～100.0	8	200	77	43	76	1個
25	101～250	5.1～10.0	75.1～100.0	8	250	77	43	76	1個
25	251～500	5.1～10.0	75.1～100.0	8	300	77	43	76	1個
25	251～500	5.1～10.0	75.1～100.0	8	350	77	43	76	1個
25	251～500	5.1～10.0	75.1～100.0	8	400	77	43	76	1個
25	251～500	5.1～10.0	75.1～100.0	8	450	77	43	76	1個
25	251～500	5.1～10.0	75.1～100.0	8	500	77	43	76	1個
25	501～1000	5.1～10.0	75.1～100.0	8	600	77	43	76	1個
25	501～1000	5.1～10.0	75.1～100.0	8	700	77	43	76	1個
25	501～1000	5.1～10.0	75.1～100.0	8	750	77	43	76	1個
25	501～1000	5.1～10.0	75.1～100.0	8	800	77	43	76	1個

通常単価(税別) (税込単価)	通常出荷日

12,164円10,947円 ( 12,042円 )	12日目
12,973円 ( 14,270円 )	12日目
13,784円12,405円 ( 13,646円 )	12日目
13,134円 ( 14,447円 )	12日目
13,858円 ( 15,244円 )	12日目
17,017円15,315円 ( 16,847円 )	12日目
16,621円 ( 18,283円 )	12日目
17,405円 ( 19,146円 )	12日目
17,626円 ( 19,389円 )	12日目
18,669円 ( 20,536円 )	12日目
21,092円 ( 23,201円 )	12日目
20,757円18,681円 ( 20,549円 )	12日目
21,800円19,620円 ( 21,582円 )	12日目
22,848円20,563円 ( 22,619円 )	12日目
23,893円21,503円 ( 23,653円 )	12日目
24,936円 ( 27,430円 )	12日目
21,903円19,712円 ( 21,683円 )	12日目
22,039円19,835円 ( 21,819円 )	12日目
23,218円 ( 25,540円 )	12日目
24,397円21,957円 ( 24,153円 )	12日目
25,578円23,020円 ( 25,322円 )	12日目
26,757円 ( 29,433円 )	12日目
27,936円25,142円 ( 27,656円 )	12日目
29,114円 ( 32,025円 )	12日目
30,293円27,263円 ( 29,989円 )	12日目
31,474円28,326円 ( 31,159円 )	12日目
33,832円30,448円 ( 33,493円 )	12日目
36,190円32,571円 ( 35,828円 )	12日目
37,371円33,633円 ( 36,996円 )	12日目
38,550円34,695円 ( 38,165円 )	12日目
25,072円22,564円 ( 24,820円 )	12日目
26,387円23,748円 ( 26,123円 )	12日目
27,697円24,927円 ( 27,420円 )	12日目
29,012円26,110円 ( 28,721円 )	12日目
30,327円27,294円 ( 30,023円 )	12日目
31,642円28,477円 ( 31,325円 )	12日目
32,957円29,661円 ( 32,627円 )	12日目
36,666円 ( 40,333円 )	12日目
35,582円32,023円 ( 35,225円 )	12日目
36,897円33,207円 ( 36,528円 )	12日目
39,528円35,575円 ( 39,133円 )	12日目
42,154円37,938円 ( 41,732円 )	12日目
43,469円39,122円 ( 43,034円 )	12日目
44,784円40,305円 ( 44,336円 )	12日目

詳細情報

基本情報

基本情報

【特長】
・ロッドレスシリンダーはピストンと本体の間にメカニカルで接続ではないですので、密着性が優れます。
・取付には一般的なシリンダーにより省スペース化が可能、最大ストロークには一般的なシリンダーより長いです。
・両側に調節できるアブソーバー及びラバーアブソーバー付き、往復する時に衝撃力を吸収でき、設備の破壊リスクを低下する事ができます。
別途にオイルアブソーバーをご購入いただく事が可能、衝撃を更に抑える事が可能です。
・ピストンは内部構造の為、防塵性能が向上、寿命アップとなります。
・リニアガイド追加により、作動精度、回転防止精度、荷重対応力が向上します。

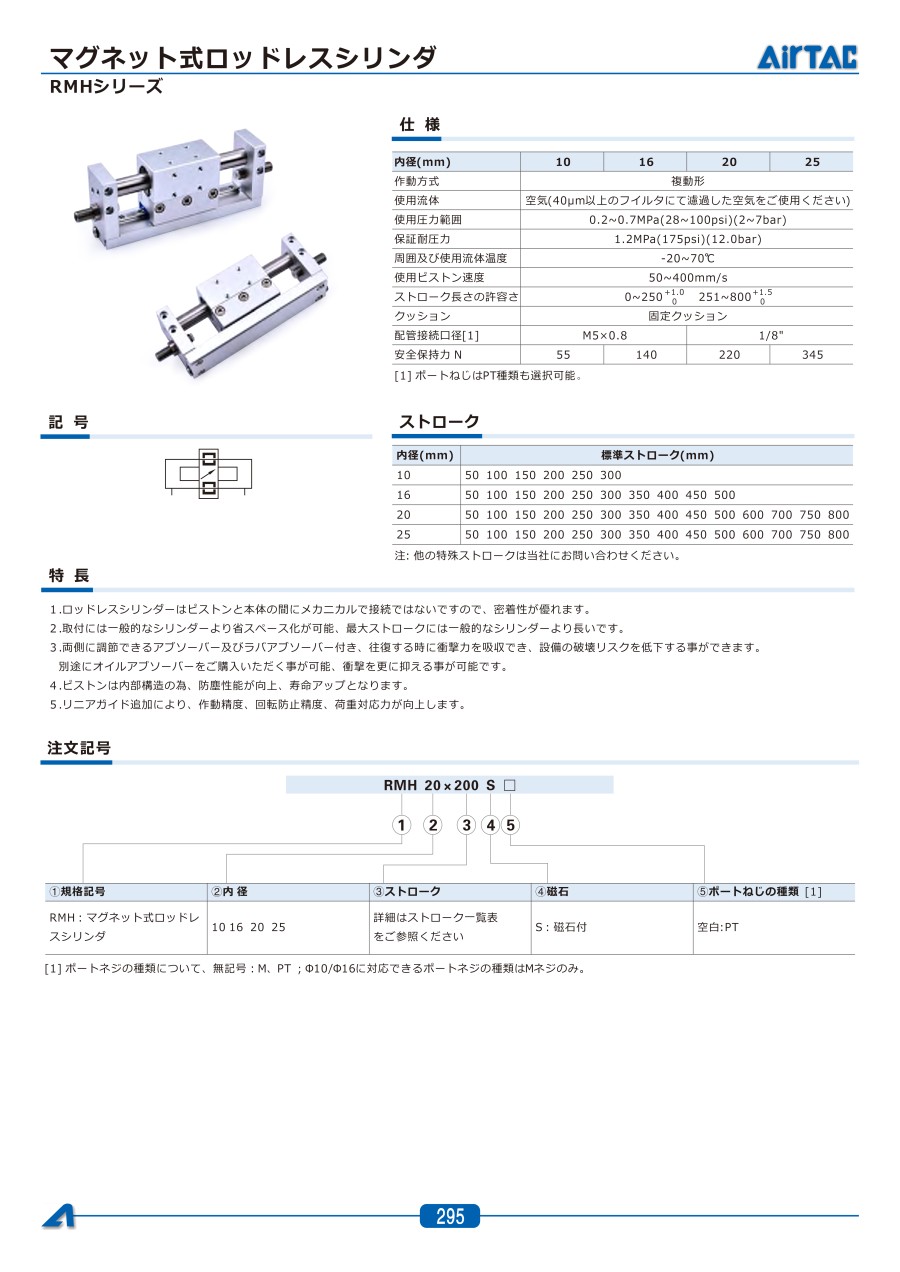

カタログ

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
