AirTAC（エアタック）

マグネット式ロッドレスシリンダスライダ形：すべり軸受け RMTシリーズ

カタログ |

一部SALE 2026/01/31まで

通常単価(税別): 15,164円～72,817円特別価格

税込単価: 16,680円～80,099円特別価格

よく一緒に見られています

閲覧中の商品と併せてご検討ください

AirTAC（エアタック）

通常出荷日：3 日目～

よく一緒に見られています

閲覧中の商品と併せてご検討ください

AirTAC（エアタック）

通常出荷日：12 日目

【特長】・スライドブロック構造によりシール性能向上。・通常シリンダーより、ロン...

種類
ロッドレスシリンダ
ロッドレスシリンダジョイント形式
マグネット式
ガイド方式
すべりガイド
テーブル材質
アルミ合金
特性
なし
テーブルサイズ長さ（範囲） (mm)
50.1～100.0
最高使用圧力 (MPa)
0.7

未確定：候補が272型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

RMT-A

RMT

マグネット式ロッドレスシリンダスライダ形：すべり軸受け RMTシリーズ RMT外形図

製品仕様

シリンダ内径（mm）		16	20	25	32	40
作動方式		複動形
使用流体		空気（40μm以上のフィルタにて濾過した空気をご使用ください）
使用圧力範囲	φ16	0.2～0.7MPa（30～100psi）（2.0～7bar）
使用圧力範囲	その他	0.25～0.7MPa（36～100psi）（2.5～7bar）
保証耐圧力		1.2MPa（175psi）（12.0bar）
周囲及び使用流体温度		-20～70℃
使用ピストン速度		50～400mm/s
ストローク長さの許容さ		0～250（0～+1.0） 251～1000（0～+1.5） 1001～（0～+2.0）
クッション		ラバークッション、ショックアブソーバ（オプション）
安全保持力（N）		140	220	350	550	900
配管接続口径		M5×0.8	1/8"			1/4"

内部構造及び材質

番号	部品名	材質	番号	部品名	材質
1	ショックアブソーバ	オプション	21	外部移動子側ヨーク	圧延鋼材
2	プレート	アルミ合金	22	プレート	アルミ合金
3	ステンレス鋼パイプ	ステンレス鋼	23	スライドブロック	アルミ合金
4	ダンパボルト	クロムモリブデン鋼	24	C形スナップリング	炭素鋼
5	ウェアリング	特殊樹脂	25	ブッシュI	炭素鋼
6	磁石	アアース材料	26	六角ナット	炭素鋼
7	磁石	アアース材料	27	右側プレート	アルミ合金
8	Oリング	NBR	28	付十字穴付小ねじ	クロムモリブデン鋼
9	ウェアリング	特殊樹脂	29	スナップリング	炭素鋼
10	キャップ	プラスチック	30	スイッチスペーサ	アルミ合金
11	ウェアリング	NBR	31	クッションブロック	ステンレス鋼
12	Oリング	NBR	32	ボディー	アルミ合金
13	Oリング	NBR	33	すべり軸	青銅+充填潤滑剤
14	左側プレート	アルミ合金	34	異形Oリング	TPU
15	六角ナット	SS41	35	ブッシュII	炭素鋼
16	シャフト	ステンレス鋼	36	六角ナット	炭素鋼
17	Oリング	NBR	37	Oリング	NBR
18	アルミ合金Oリング	TPU	38	鋼球	ステンレス鋼
19	ピストン	アルミ合金	39	磁石	レアアース
20	外部移動子側ヨーク	圧延鋼材	40	クッションパッキン	NBR

規格表

選定サポート情報

注文例

［1］ポートネジの種類について、無記号:M、P; φ16に対応できるポートネジの種類はMネジのみ。

型番リスト

表示件数

型番

シリンダ内径

(φ)

ストローク（範囲）

(mm)

最大積載質量（範囲）

(kg)

テーブルサイズ幅（範囲）

(mm)

テーブルサイズ高さ（範囲）

(mm)

最大積載質量詳細

(kg)

最低使用圧力

(MPa)

ストローク

(mm)

テーブルサイズ長さ

(mm)

テーブルサイズ幅

(mm)

テーブルサイズ高さ

(mm)

磁石

クッション形式

最小発注数量

16	31～50	5.1～10.0	50.1～75.0	30.1～40.0	5.5	0.2	50	60	72	40	磁石なし	アジャストナット2個	1個
16	31～50	5.1～10.0	50.1～75.0	30.1～40.0	5.5	0.2	50	60	72	40	磁石なし	ショックアブソーバー2個	1個
16	31～50	5.1～10.0	50.1～75.0	30.1～40.0	5.5	0.2	50	60	72	40	磁石付	アジャストナット2個	1個
16	31～50	5.1～10.0	50.1～75.0	30.1～40.0	5.5	0.2	50	60	72	40	磁石付	ショックアブソーバー2個	1個
16	51～100	5.1～10.0	50.1～75.0	30.1～40.0	5.5	0.2	100	60	72	40	磁石なし	アジャストナット2個	1個
16	51～100	5.1～10.0	50.1～75.0	30.1～40.0	5.5	0.2	100	60	72	40	磁石なし	ショックアブソーバー2個	1個
16	51～100	5.1～10.0	50.1～75.0	30.1～40.0	5.5	0.2	100	60	72	40	磁石付	アジャストナット2個	1個
16	51～100	5.1～10.0	50.1～75.0	30.1～40.0	5.5	0.2	100	60	72	40	磁石付	ショックアブソーバー2個	1個
16	101～250	5.1～10.0	50.1～75.0	30.1～40.0	5.5	0.2	150	60	72	40	磁石なし	アジャストナット2個	1個
16	101～250	5.1～10.0	50.1～75.0	30.1～40.0	5.5	0.2	150	60	72	40	磁石なし	ショックアブソーバー2個	1個
16	101～250	5.1～10.0	50.1～75.0	30.1～40.0	5.5	0.2	150	60	72	40	磁石付	アジャストナット2個	1個
16	101～250	5.1～10.0	50.1～75.0	30.1～40.0	5.5	0.2	150	60	72	40	磁石付	ショックアブソーバー2個	1個
16	101～250	5.1～10.0	50.1～75.0	30.1～40.0	5.5	0.2	200	60	72	40	磁石なし	アジャストナット2個	1個
16	101～250	5.1～10.0	50.1～75.0	30.1～40.0	5.5	0.2	200	60	72	40	磁石なし	ショックアブソーバー2個	1個
16	101～250	5.1～10.0	50.1～75.0	30.1～40.0	5.5	0.2	200	60	72	40	磁石付	アジャストナット2個	1個
16	101～250	5.1～10.0	50.1～75.0	30.1～40.0	5.5	0.2	200	60	72	40	磁石付	ショックアブソーバー2個	1個
16	101～250	5.1～10.0	50.1～75.0	30.1～40.0	5.5	0.2	250	60	72	40	磁石なし	アジャストナット2個	1個
16	101～250	5.1～10.0	50.1～75.0	30.1～40.0	5.5	0.2	250	60	72	40	磁石なし	ショックアブソーバー2個	1個
16	101～250	5.1～10.0	50.1～75.0	30.1～40.0	5.5	0.2	250	60	72	40	磁石付	アジャストナット2個	1個
16	101～250	5.1～10.0	50.1～75.0	30.1～40.0	5.5	0.2	250	60	72	40	磁石付	ショックアブソーバー2個	1個
16	251～500	5.1～10.0	50.1～75.0	30.1～40.0	5.5	0.2	300	60	72	40	磁石なし	アジャストナット2個	1個
16	251～500	5.1～10.0	50.1～75.0	30.1～40.0	5.5	0.2	300	60	72	40	磁石なし	ショックアブソーバー2個	1個
16	251～500	5.1～10.0	50.1～75.0	30.1～40.0	5.5	0.2	300	60	72	40	磁石付	アジャストナット2個	1個
16	251～500	5.1～10.0	50.1～75.0	30.1～40.0	5.5	0.2	300	60	72	40	磁石付	ショックアブソーバー2個	1個
16	251～500	5.1～10.0	50.1～75.0	30.1～40.0	5.5	0.2	350	60	72	40	磁石なし	アジャストナット2個	1個
16	251～500	5.1～10.0	50.1～75.0	30.1～40.0	5.5	0.2	350	60	72	40	磁石なし	ショックアブソーバー2個	1個
16	251～500	5.1～10.0	50.1～75.0	30.1～40.0	5.5	0.2	350	60	72	40	磁石付	アジャストナット2個	1個
16	251～500	5.1～10.0	50.1～75.0	30.1～40.0	5.5	0.2	350	60	72	40	磁石付	ショックアブソーバー2個	1個
16	251～500	5.1～10.0	50.1～75.0	30.1～40.0	5.5	0.2	400	60	72	40	磁石なし	アジャストナット2個	1個
16	251～500	5.1～10.0	50.1～75.0	30.1～40.0	5.5	0.2	400	60	72	40	磁石なし	ショックアブソーバー2個	1個
16	251～500	5.1～10.0	50.1～75.0	30.1～40.0	5.5	0.2	400	60	72	40	磁石付	アジャストナット2個	1個
16	251～500	5.1～10.0	50.1～75.0	30.1～40.0	5.5	0.2	400	60	72	40	磁石付	ショックアブソーバー2個	1個
16	251～500	5.1～10.0	50.1～75.0	30.1～40.0	5.5	0.2	450	60	72	40	磁石なし	アジャストナット2個	1個
16	251～500	5.1～10.0	50.1～75.0	30.1～40.0	5.5	0.2	450	60	72	40	磁石なし	ショックアブソーバー2個	1個
16	251～500	5.1～10.0	50.1～75.0	30.1～40.0	5.5	0.2	450	60	72	40	磁石付	アジャストナット2個	1個
16	251～500	5.1～10.0	50.1～75.0	30.1～40.0	5.5	0.2	450	60	72	40	磁石付	ショックアブソーバー2個	1個
16	251～500	5.1～10.0	50.1～75.0	30.1～40.0	5.5	0.2	500	60	72	40	磁石なし	アジャストナット2個	1個
16	251～500	5.1～10.0	50.1～75.0	30.1～40.0	5.5	0.2	500	60	72	40	磁石なし	ショックアブソーバー2個	1個
16	251～500	5.1～10.0	50.1～75.0	30.1～40.0	5.5	0.2	500	60	72	40	磁石付	アジャストナット2個	1個
16	251～500	5.1～10.0	50.1～75.0	30.1～40.0	5.5	0.2	500	60	72	40	磁石付	ショックアブソーバー2個	1個
20	31～50	5.1～10.0	75.1～100.0	40.1～50.0	9.6	0.25	50	70	87	46	磁石なし	アジャストナット2個	1個
20	31～50	5.1～10.0	75.1～100.0	40.1～50.0	9.6	0.25	50	70	87	46	磁石なし	ショックアブソーバー2個	1個
20	31～50	5.1～10.0	75.1～100.0	40.1～50.0	9.6	0.25	50	70	87	46	磁石付	アジャストナット2個	1個
20	31～50	5.1～10.0	75.1～100.0	40.1～50.0	9.6	0.25	50	70	87	46	磁石付	ショックアブソーバー2個	1個
20	51～100	5.1～10.0	75.1～100.0	40.1～50.0	9.6	0.25	100	70	87	46	磁石なし	アジャストナット2個	1個
20	51～100	5.1～10.0	75.1～100.0	40.1～50.0	9.6	0.25	100	70	87	46	磁石なし	ショックアブソーバー2個	1個
20	51～100	5.1～10.0	75.1～100.0	40.1～50.0	9.6	0.25	100	70	87	46	磁石付	アジャストナット2個	1個
20	51～100	5.1～10.0	75.1～100.0	40.1～50.0	9.6	0.25	100	70	87	46	磁石付	ショックアブソーバー2個	1個
20	101～250	5.1～10.0	75.1～100.0	40.1～50.0	9.6	0.25	150	70	87	46	磁石なし	アジャストナット2個	1個
20	101～250	5.1～10.0	75.1～100.0	40.1～50.0	9.6	0.25	150	70	87	46	磁石なし	ショックアブソーバー2個	1個
20	101～250	5.1～10.0	75.1～100.0	40.1～50.0	9.6	0.25	150	70	87	46	磁石付	アジャストナット2個	1個
20	101～250	5.1～10.0	75.1～100.0	40.1～50.0	9.6	0.25	150	70	87	46	磁石付	ショックアブソーバー2個	1個
20	101～250	5.1～10.0	75.1～100.0	40.1～50.0	9.6	0.25	200	70	87	46	磁石なし	アジャストナット2個	1個
20	101～250	5.1～10.0	75.1～100.0	40.1～50.0	9.6	0.25	200	70	87	46	磁石なし	ショックアブソーバー2個	1個
20	101～250	5.1～10.0	75.1～100.0	40.1～50.0	9.6	0.25	200	70	87	46	磁石付	アジャストナット2個	1個
20	101～250	5.1～10.0	75.1～100.0	40.1～50.0	9.6	0.25	200	70	87	46	磁石付	ショックアブソーバー2個	1個
20	101～250	5.1～10.0	75.1～100.0	40.1～50.0	9.6	0.25	250	70	87	46	磁石なし	アジャストナット2個	1個
20	101～250	5.1～10.0	75.1～100.0	40.1～50.0	9.6	0.25	250	70	87	46	磁石なし	ショックアブソーバー2個	1個
20	101～250	5.1～10.0	75.1～100.0	40.1～50.0	9.6	0.25	250	70	87	46	磁石付	アジャストナット2個	1個
20	101～250	5.1～10.0	75.1～100.0	40.1～50.0	9.6	0.25	250	70	87	46	磁石付	ショックアブソーバー2個	1個

通常単価(税別) (税込単価)	通常出荷日

15,164円13,647円 ( 15,012円 )	12日目
18,972円17,074円 ( 18,781円 )	12日目
15,585円14,026円 ( 15,429円 )	12日目
19,394円17,454円 ( 19,199円 )	12日目
15,585円14,026円 ( 15,429円 )	12日目
19,394円17,454円 ( 19,199円 )	12日目
16,006円14,405円 ( 15,846円 )	12日目
19,815円17,833円 ( 19,616円 )	12日目
16,006円14,405円 ( 15,846円 )	12日目
19,815円17,833円 ( 19,616円 )	12日目
18,455円 ( 20,301円 )	12日目
20,236円18,212円 ( 20,033円 )	12日目
16,427円14,784円 ( 16,262円 )	12日目
20,236円18,212円 ( 20,033円 )	12日目
16,848円 ( 18,533円 )	12日目
20,657円18,591円 ( 20,450円 )	12日目
16,848円15,163円 ( 16,679円 )	12日目
20,657円18,591円 ( 20,450円 )	12日目
17,270円15,543円 ( 17,097円 )	12日目
19,163円17,246円 ( 18,971円 )	12日目
17,270円15,543円 ( 17,097円 )	12日目
21,078円18,970円 ( 20,867円 )	12日目
18,929円 ( 20,822円 )	12日目
20,522円18,469円 ( 20,316円 )	12日目
17,691円15,921円 ( 17,513円 )	12日目
21,500円19,350円 ( 21,285円 )	12日目
16,301円 ( 17,931円 )	12日目
21,921円19,728円 ( 21,701円 )	12日目
18,112円 ( 19,923円 )	12日目
21,921円19,728円 ( 21,701円 )	12日目
19,830円 ( 21,813円 )	12日目
23,906円 ( 26,297円 )	12日目
18,533円16,679円 ( 18,347円 )	12日目
22,342円20,107円 ( 22,118円 )	12日目
18,954円17,058円 ( 18,764円 )	12日目
22,763円20,486円 ( 22,535円 )	12日目
18,954円17,058円 ( 18,764円 )	12日目
22,763円20,486円 ( 22,535円 )	12日目
19,376円17,438円 ( 19,182円 )	12日目
23,184円20,865円 ( 22,952円 )	12日目
19,206円17,285円 ( 19,014円 )	12日目
23,184円20,865円 ( 22,952円 )	12日目
19,628円 ( 21,591円 )	12日目
23,606円21,245円 ( 23,370円 )	12日目
19,712円17,740円 ( 19,514円 )	12日目
23,690円21,321円 ( 23,453円 )	12日目
20,133円18,119円 ( 19,931円 )	12日目
24,111円21,699円 ( 23,869円 )	12日目
20,218円18,196円 ( 20,016円 )	12日目
24,196円21,776円 ( 23,954円 )	12日目
20,639円18,575円 ( 20,433円 )	12日目
24,617円 ( 27,079円 )	12日目
20,724円18,651円 ( 20,516円 )	12日目
24,702円22,231円 ( 24,454円 )	12日目
21,145円19,030円 ( 20,933円 )	12日目
24,742円22,267円 ( 24,494円 )	12日目
21,230円19,107円 ( 21,018円 )	12日目
25,208円22,687円 ( 24,956円 )	12日目
21,651円19,485円 ( 21,434円 )	12日目
25,629円 ( 28,192円 )	12日目

基本情報

基本情報

【特長】
・スライドブロック構造によりシール性能向上。
・通常シリンダーより、ロングストロークを保持しながら、取付スペース縮小を実現。
・ショックアブソーバ付にアジャストボルトを併設し、ストローク位置再現性向上。
・耐久性向上。

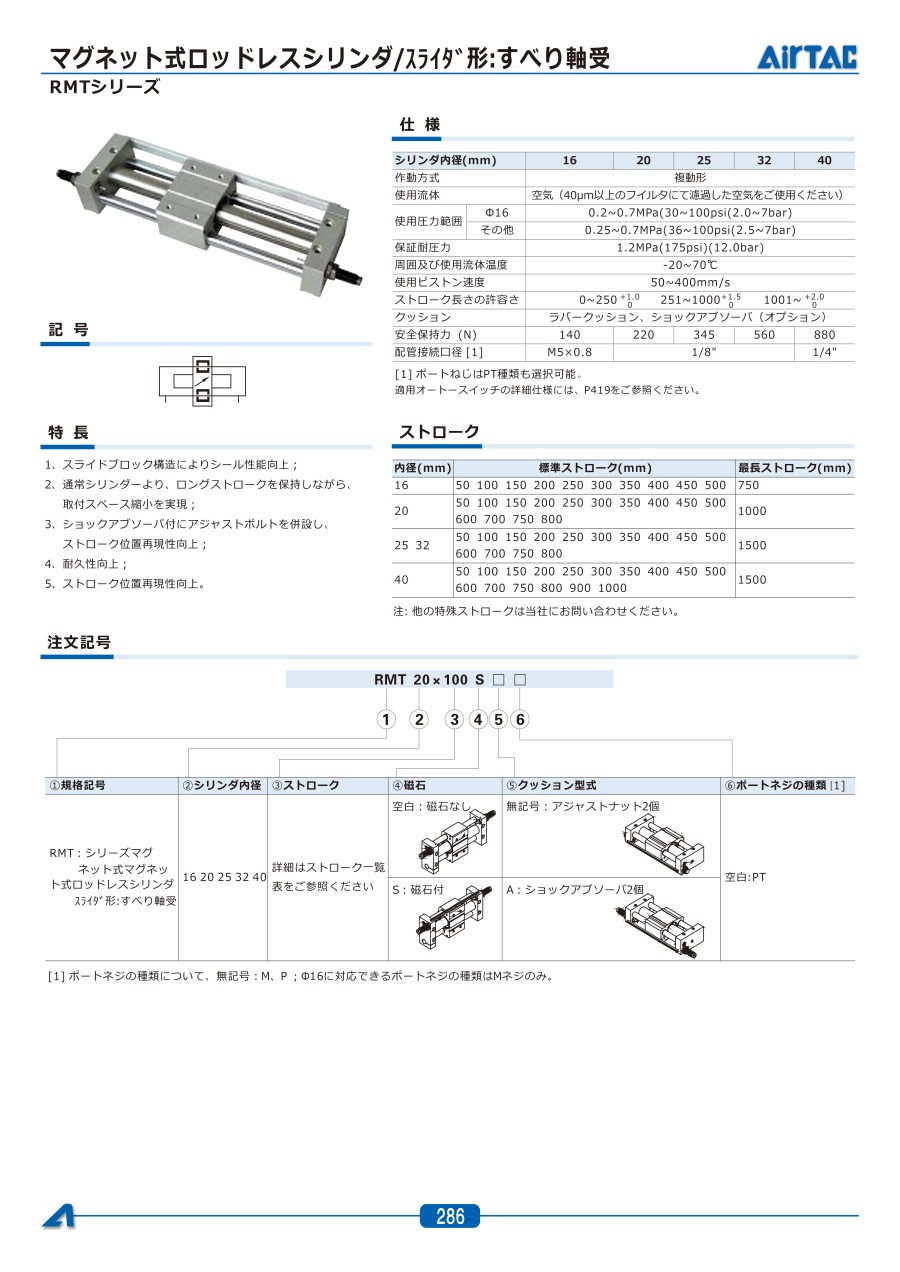

カタログ

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
