AirTAC（エアタック）

超薄型スライドユニット HLFシリーズ

カタログ |

通常単価(税別): 13,142円～24,936円

税込単価: 14,456円～27,430円

通常出荷日：12日目

【特長】・リニアガイドとシリンダを一体化設計。シリンダの高さを効率的に低下することができます。・優れた...

よく一緒に見られています

AirTAC（エアタック）

通常出荷日：在庫品1日目

よく一緒に見られています

AirTAC（エアタック）

通常出荷日：12 日目

未確定：候補が22型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

HLF8

HLF12

HLF16

HLF20

製品仕様

シリンダ内径（mm）	8	12
作動方式	複動形
使用流体	空気（40μm以上のフィルタにて濾過した空気をご使用ください）
使用圧力範囲	0.15～0.7MPa（22～100psi）（1.5～7.0bar）
保証耐圧力	1.2MPa（175psi）（12.0bar）
周囲及び使用流体温度	-20～70℃
使用ピストン速度	50～500mm/s
ストローク長さの許容さ	0～+1.0
クッション	両側固定クッション
適用センサースイッチ［1］	CMSH、DMSH（S）
配管接続口径	M3×0.5	M5×0.8

［1］センサースイッチの詳細はデジタルカタログP388をご参照ください。

内部構造及び材質

番号	部品名	材質	番号	部品名	材質
1	プレート	アルミ合金	16	スクリュープラグ	炭素鋼
2	六角穴ねじ	炭素鋼	17	磁石ガスケット	NBR
3	調節ネジ	炭素鋼	18	本体	アルミ合金
4	ウェアリング	TPU	19	磁石	焼結物
5	テーブル	アルミ合金	20	ピストンOリング	NBR
6	六角穴ねじ	炭素鋼	21	活塞	黄銅
7	六角ナット	炭素鋼	22	ガスケット	TPU
8	六角ナット	炭素鋼	23	ピストンロッド	不銹鋼
9	六角ナット	炭素鋼	24	ロッドカバー	アルミ合金
10	レール・ガイド	部品	25	スプールOリング	NBR
11	スペーサー	耐摩耗材料	26	フロートジョイント2	ステンレス鋼
12	磁石座	黄銅	27	フロートジョイント1	ステンレス鋼
13	エンドカバー	アルミ合金	28	φ3鋼球	不銹鋼
14	C型止め輪	炭素鋼	29	ピン	不銹鋼
15	Oリング	NBR	-	-	-

規格表

HLF8

HLF12

HLF16

HLF20

選定サポート情報

注文例

型番リスト

表示件数

型番

シリンダ内径

(φ)

ストローク（範囲）

(mm)

最大積載質量（範囲）

(kg)

テーブルサイズ長さ（範囲）

(mm)

テーブルサイズ幅（範囲）

(mm)

テーブルサイズ高さ（範囲）

(mm)

最大積載質量詳細

(kg)

ストローク

(mm)

テーブルサイズ長さ

(mm)

テーブルサイズ幅

(mm)

テーブルサイズ高さ

(mm)

最小発注数量

8	～30	～1.0	50.1～100.0	25.1～50.0	～20.0	0.6	10	58	31	16	1個
8	～30	～1.0	50.1～100.0	25.1～50.0	～20.0	0.6	20	68	31	16	1個
8	～30	～1.0	50.1～100.0	25.1～50.0	～20.0	0.6	30	78	31	16	1個
12	～30	～1.0	50.1～100.0	25.1～50.0	～20.0	1	10	66	35.7	18.5	1個
12	～30	～1.0	50.1～100.0	25.1～50.0	～20.0	1	20	76	35.7	18.5	1個
12	～30	～1.0	50.1～100.0	25.1～50.0	～20.0	1	30	86	35.7	18.5	1個
12	31～50	～1.0	100.1～150.0	25.1～50.0	～20.0	1	40	106	35.7	18.5	1個
12	31～50	～1.0	100.1～150.0	25.1～50.0	～20.0	1	50	116	35.7	18.5	1個
16	～30	1.1～5.0	50.1～100.0	25.1～50.0	20.1～30.0	2	10	74	49.5	22	1個
16	～30	1.1～5.0	50.1～100.0	25.1～50.0	20.1～30.0	2	20	84	49.5	22	1個
16	～30	1.1～5.0	50.1～100.0	25.1～50.0	20.1～30.0	2	30	94	49.5	22	1個
16	31～50	1.1～5.0	100.1～150.0	25.1～50.0	20.1～30.0	2	40	114	49.5	22	1個
16	31～50	1.1～5.0	100.1～150.0	25.1～50.0	20.1～30.0	2	50	124	49.5	22	1個
16	51～100	1.1～5.0	150.1～200.0	25.1～50.0	20.1～30.0	2	75	159	49.5	22	1個
16	51～100	1.1～5.0	150.1～200.0	25.1～50.0	20.1～30.0	2	100	184	49.5	22	1個
20	～30	1.1～5.0	50.1～100.0	50.1～75.0	20.1～30.0	4	10	84	51.5	27	1個
20	～30	1.1～5.0	50.1～100.0	50.1～75.0	20.1～30.0	4	20	94	51.5	27	1個
20	～30	1.1～5.0	100.1～150.0	50.1～75.0	20.1～30.0	4	30	104	51.5	27	1個
20	31～50	1.1～5.0	100.1～150.0	50.1～75.0	20.1～30.0	4	40	124	51.5	27	1個
20	31～50	1.1～5.0	100.1～150.0	50.1～75.0	20.1～30.0	4	50	134	51.5	27	1個
20	51～100	1.1～5.0	150.1～200.0	50.1～75.0	20.1～30.0	4	75	169	51.5	27	1個
20	51～100	1.1～5.0	150.1～200.0	50.1～75.0	20.1～30.0	4	100	194	51.5	27	1個

通常単価(税別) (税込単価)	通常出荷日

13,142円 ( 14,456円 )	12日目
13,731円 ( 15,104円 )	12日目
14,321円 ( 15,753円 )	12日目
13,142円 ( 14,456円 )	12日目
13,985円 ( 15,384円 )	12日目
14,827円 ( 16,310円 )	12日目
16,766円 ( 18,443円 )	12日目
16,512円 ( 18,163円 )	12日目
13,648円 ( 15,013円 )	12日目
14,658円 ( 16,124円 )	12日目
15,669円 ( 17,236円 )	12日目
16,679円 ( 18,347円 )	12日目
18,929円 ( 20,822円 )	12日目
20,387円 ( 22,426円 )	12日目
23,082円 ( 25,390円 )	12日目
15,504円 ( 17,054円 )	12日目
16,766円 ( 18,443円 )	12日目
16,848円 ( 18,533円 )	12日目
18,027円 ( 19,830円 )	12日目
19,206円 ( 21,127円 )	12日目
22,072円 ( 24,279円 )	12日目
24,936円 ( 27,430円 )	12日目

詳細情報

基本情報

基本情報

【特長】
・リニアガイドとシリンダを一体化設計。シリンダの高さを効率的に低下することができます。
・優れた直線度及び不回転精度で、精密アセンブリーの場合に最適です。
・2方向からのシリンダ取付が可能。
・2方向からの配管が可能。

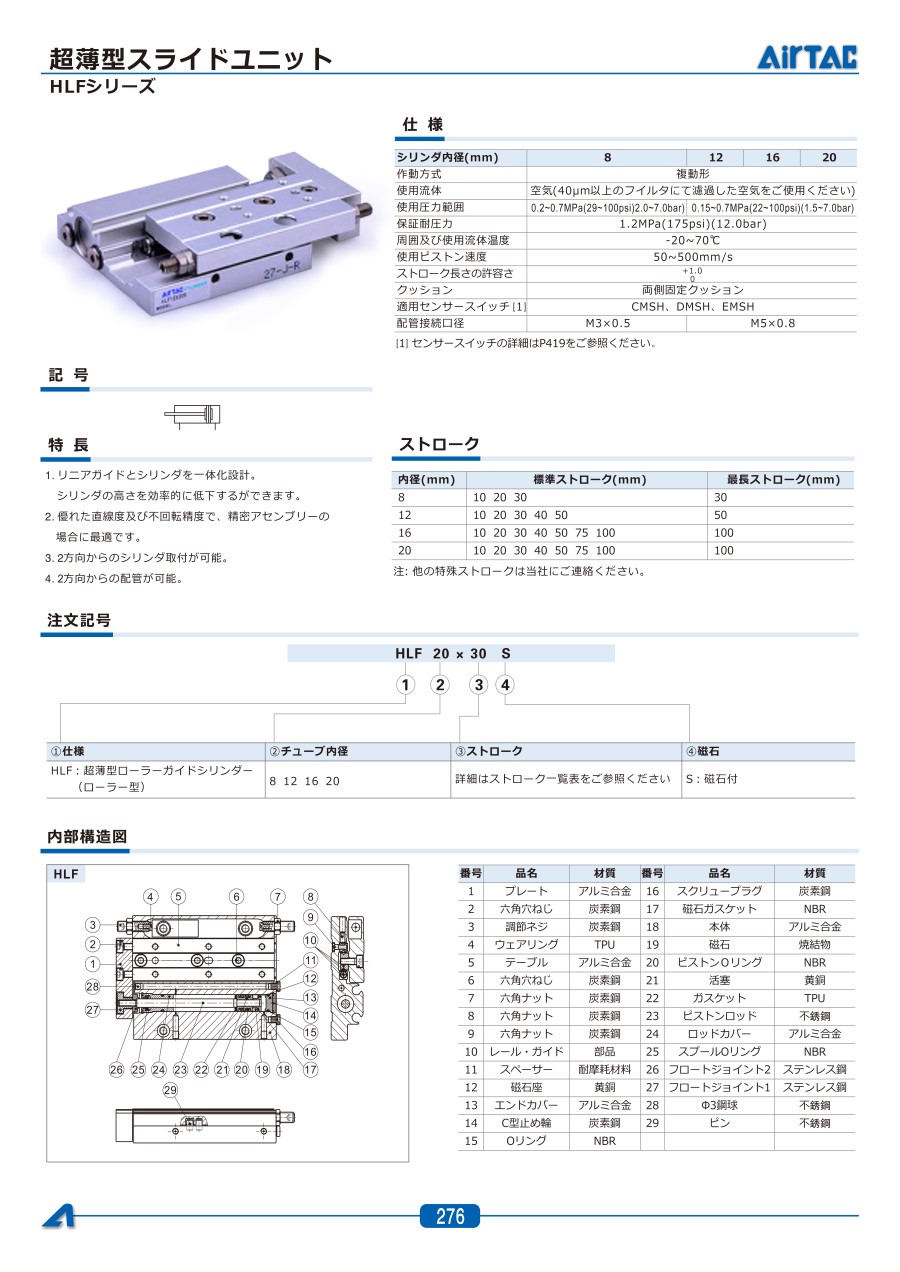

カタログ

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
