AirTAC（エアタック）

ピンクランプシリンダ／ロック付 BAQKシリーズ

カタログ |

一部SALE 2026/01/31まで

通常単価(税別): 33,696円特別価格

税込単価: 37,066円特別価格

よく一緒に見られています

閲覧中の商品と併せてご検討ください

AirTAC（エアタック）

通常出荷日：12 日目

【特長】・JIS標準。・ピン表面にチタン合金処理で、耐腐食性が大幅に向上。・シ...

作動方式
直進ストローク
シリンダ内径 (φ)
50
クランプストローク (mm)
10
支持形式
タップ
ロッド先端形状
その他
最大圧力 (MPa)
1
付加機能
アーム付
ロッドの動き
複動片ロッド
使用温度範囲 (℃)
-20::70
配管接続口種類
PT
磁石
磁石付
配管接続口径
1/4
本体取付サイズ
取付ネジ穴M10×1.5/ピン直径Φ10
取付面ネジ穴とピン穴位置関係
A型配置関係

未確定：候補が60型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

BAQK50SAAB

BAQK50SBAB

製品仕様

シリンダ内径（mm）		50
作動方式		複動形
使用流体		空気（40μm以上のフィルタにて濾過した空気をご使用ください）
使用圧力範囲		0.15～1.0MPa（22～145psi）
保証耐圧力		1.5MPa（215psi）
周囲及び使用流体温度		-20～70℃
クッション		ラバークッション
クランプストローク		シ厶レス:10（-0.5～0）mm シ厶付き:10～12mm
アンロック圧力		0.3～0.7MPa（45～100psi）
静止保持力		1400N
配管接続口径［1］	シリンダー部	1/4"
配管接続口径［1］	クランプ装置	G1/8

［1］センサースイッチの詳細はデジタルカタログP388をご参照ください。

製品仕様

内部構造及び材質

番号	部品名	材質
1	スペーサー	POM
2	アンロックネジ	快削鋼
3	ピストンロッド	S45C研磨棒
4	アンロックヘッド	耐摩耗材
5	エンドカバー	アルミ合金
6	アンロックピストン	アルミ合金
7	ピストンパッキン	NBR
8	Oリング	NBR
9	ばね	ばね鋼
10	バネ固定ネジ	低炭素鋼
11	ダブル金属ベアリング	低炭素鋼+焼結青銅
12	固定ベース	アルミ合金
13	クランプヘッド	アルミ青銅
14	スリーブ	アルミ合金

規格表

BAQK50SAAB

「注」「ロ」とは数字1～9選択可能を示す。P進気穴のサイズはPT1/4。

BAQK50SBAB

「注」「ロ」とは数字1～9選択可能を示す。P進気穴のサイズはPT1/4。

選定サポート情報

注文例

「1」「ロ」には数字1～9を示します。177×340を例にしますと、177はピンホール直径17.7mmのこと、340はガイドピン高さの34mmを表します。

型番リスト

表示件数

型番

クランプアーム位置

調整シム

ガイドピンサイズ

(mm)

最小発注数量

クランプアームと進気穴が同サイドにある	2mmシム付き	φ14.7×31	1個
クランプアームと進気穴が同サイドにある	2mmシム付き	φ14.8×31	1個
クランプアームと進気穴が同サイドにある	2mmシム付き	φ14.9×31	1個
クランプアームと進気穴が同サイドにある	2mmシム付き	φ15.7×31	1個
クランプアームと進気穴が同サイドにある	2mmシム付き	φ15.8×31	1個
クランプアームと進気穴が同サイドにある	2mmシム付き	φ15.9×31	1個
クランプアームと進気穴が同サイドにある	2mmシム付き	φ17.7×36	1個
クランプアームと進気穴が同サイドにある	2mmシム付き	φ17.8×36	1個
クランプアームと進気穴が同サイドにある	2mmシム付き	φ17.9×36	1個
クランプアームと進気穴が同サイドにある	2mmシム付き	φ19.7×36	1個
クランプアームと進気穴が同サイドにある	2mmシム付き	φ19.8×36	1個
クランプアームと進気穴が同サイドにある	2mmシム付き	φ19.9×36	1個
クランプアームと進気穴が同サイドにある	2mmシム付き	φ24.7×36	1個
クランプアームと進気穴が同サイドにある	2mmシム付き	φ24.8×36	1個
クランプアームと進気穴が同サイドにある	2mmシム付き	φ24.9×36	1個
クランプアームと進気穴が同サイドにある	シムなし	φ14.7×29	1個
クランプアームと進気穴が同サイドにある	シムなし	φ14.8×29	1個
クランプアームと進気穴が同サイドにある	シムなし	φ14.9×29	1個
クランプアームと進気穴が同サイドにある	シムなし	φ15.7×29	1個
クランプアームと進気穴が同サイドにある	シムなし	φ15.8×29	1個
クランプアームと進気穴が同サイドにある	シムなし	φ15.9×29	1個
クランプアームと進気穴が同サイドにある	シムなし	φ17.7×34	1個
クランプアームと進気穴が同サイドにある	シムなし	φ17.8×34	1個
クランプアームと進気穴が同サイドにある	シムなし	φ17.9×34	1個
クランプアームと進気穴が同サイドにある	シムなし	φ19.7×34	1個
クランプアームと進気穴が同サイドにある	シムなし	φ19.8×34	1個
クランプアームと進気穴が同サイドにある	シムなし	φ19.9×34	1個
クランプアームと進気穴が同サイドにある	シムなし	φ24.7×34	1個
クランプアームと進気穴が同サイドにある	シムなし	φ24.8×34	1個
クランプアームと進気穴が同サイドにある	シムなし	φ24.9×34	1個
クランプアームと進気穴が90°位置にある	2mmシム付き	φ14.7×31	1個
クランプアームと進気穴が90°位置にある	2mmシム付き	φ14.8×31	1個
クランプアームと進気穴が90°位置にある	2mmシム付き	φ14.9×31	1個
クランプアームと進気穴が90°位置にある	2mmシム付き	φ15.7×31	1個
クランプアームと進気穴が90°位置にある	2mmシム付き	φ15.8×31	1個
クランプアームと進気穴が90°位置にある	2mmシム付き	φ15.9×31	1個
クランプアームと進気穴が90°位置にある	2mmシム付き	φ17.7×36	1個
クランプアームと進気穴が90°位置にある	2mmシム付き	φ17.8×36	1個
クランプアームと進気穴が90°位置にある	2mmシム付き	φ17.9×36	1個
クランプアームと進気穴が90°位置にある	2mmシム付き	φ19.7×36	1個
クランプアームと進気穴が90°位置にある	2mmシム付き	φ19.8×36	1個
クランプアームと進気穴が90°位置にある	2mmシム付き	φ19.9×36	1個
クランプアームと進気穴が90°位置にある	2mmシム付き	φ24.7×36	1個
クランプアームと進気穴が90°位置にある	2mmシム付き	φ24.8×36	1個
クランプアームと進気穴が90°位置にある	2mmシム付き	φ24.9×36	1個
クランプアームと進気穴が90°位置にある	シムなし	φ14.7×29	1個
クランプアームと進気穴が90°位置にある	シムなし	φ14.8×29	1個
クランプアームと進気穴が90°位置にある	シムなし	φ14.9×29	1個
クランプアームと進気穴が90°位置にある	シムなし	φ15.7×29	1個
クランプアームと進気穴が90°位置にある	シムなし	φ15.8×29	1個
クランプアームと進気穴が90°位置にある	シムなし	φ15.9×29	1個
クランプアームと進気穴が90°位置にある	シムなし	φ17.7×34	1個
クランプアームと進気穴が90°位置にある	シムなし	φ17.8×34	1個
クランプアームと進気穴が90°位置にある	シムなし	φ17.9×34	1個
クランプアームと進気穴が90°位置にある	シムなし	φ19.7×34	1個
クランプアームと進気穴が90°位置にある	シムなし	φ19.8×34	1個
クランプアームと進気穴が90°位置にある	シムなし	φ19.9×34	1個
クランプアームと進気穴が90°位置にある	シムなし	φ24.7×34	1個
クランプアームと進気穴が90°位置にある	シムなし	φ24.8×34	1個
クランプアームと進気穴が90°位置にある	シムなし	φ24.9×34	1個

通常単価(税別) (税込単価)	通常出荷日

33,696円30,326円 ( 33,359円 )	12日目
33,696円30,326円 ( 33,359円 )	12日目
33,696円30,326円 ( 33,359円 )	12日目
33,696円30,326円 ( 33,359円 )	12日目
33,696円30,326円 ( 33,359円 )	12日目
33,696円30,326円 ( 33,359円 )	12日目
33,696円30,326円 ( 33,359円 )	12日目
33,696円 ( 37,066円 )	12日目
33,696円30,326円 ( 33,359円 )	12日目
33,696円30,326円 ( 33,359円 )	12日目
33,696円30,326円 ( 33,359円 )	12日目
33,696円30,326円 ( 33,359円 )	12日目
33,696円30,326円 ( 33,359円 )	12日目
33,696円30,326円 ( 33,359円 )	12日目
33,696円30,326円 ( 33,359円 )	12日目
33,696円30,326円 ( 33,359円 )	12日目
33,696円30,326円 ( 33,359円 )	12日目
33,696円30,326円 ( 33,359円 )	12日目
33,696円30,326円 ( 33,359円 )	12日目
33,696円30,326円 ( 33,359円 )	12日目
33,696円30,326円 ( 33,359円 )	12日目
33,696円30,326円 ( 33,359円 )	12日目
33,696円30,326円 ( 33,359円 )	12日目
33,696円30,326円 ( 33,359円 )	12日目
33,696円30,326円 ( 33,359円 )	12日目
33,696円30,326円 ( 33,359円 )	12日目
33,696円30,326円 ( 33,359円 )	12日目
33,696円30,326円 ( 33,359円 )	12日目
33,696円30,326円 ( 33,359円 )	12日目
33,696円30,326円 ( 33,359円 )	12日目
33,696円30,326円 ( 33,359円 )	12日目
33,696円30,326円 ( 33,359円 )	12日目
33,696円30,326円 ( 33,359円 )	12日目
33,696円30,326円 ( 33,359円 )	12日目
33,696円30,326円 ( 33,359円 )	12日目
33,696円30,326円 ( 33,359円 )	12日目
33,696円30,326円 ( 33,359円 )	12日目
33,696円30,326円 ( 33,359円 )	12日目
33,696円30,326円 ( 33,359円 )	12日目
33,696円30,326円 ( 33,359円 )	12日目
33,696円30,326円 ( 33,359円 )	12日目
33,696円30,326円 ( 33,359円 )	12日目
33,696円30,326円 ( 33,359円 )	12日目
33,696円30,326円 ( 33,359円 )	12日目
33,696円30,326円 ( 33,359円 )	12日目
33,696円30,326円 ( 33,359円 )	12日目
33,696円30,326円 ( 33,359円 )	12日目
33,696円30,326円 ( 33,359円 )	12日目
33,696円30,326円 ( 33,359円 )	12日目
33,696円30,326円 ( 33,359円 )	12日目
33,696円30,326円 ( 33,359円 )	12日目
33,696円30,326円 ( 33,359円 )	12日目
33,696円30,326円 ( 33,359円 )	12日目
33,696円30,326円 ( 33,359円 )	12日目
33,696円30,326円 ( 33,359円 )	12日目
33,696円30,326円 ( 33,359円 )	12日目
33,696円30,326円 ( 33,359円 )	12日目
33,696円30,326円 ( 33,359円 )	12日目
33,696円30,326円 ( 33,359円 )	12日目
33,696円30,326円 ( 33,359円 )	12日目

詳細情報

基本情報

基本情報

【特長】
・JIS標準。
・ピン表面にチタン合金処理で、耐腐食性が大幅に向上。
・シリンダ部フロントキャップの金属スクレーパー装置で、クズなどを効率的に除去。
・多方位取付型、一部本体は4面取付が可能。
・シリンダー本体周辺にセンサー取付溝が付き、センサーの取付が便利。

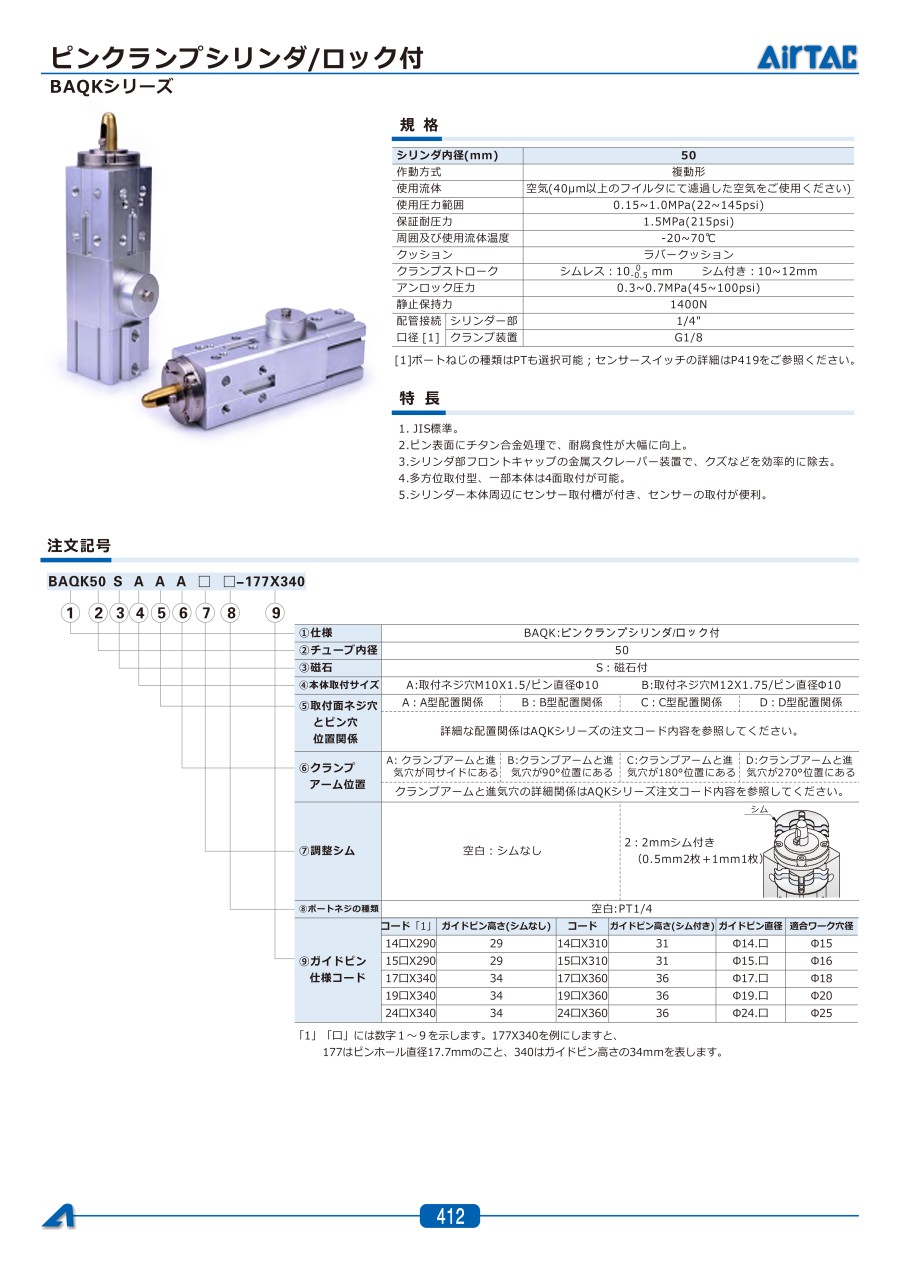

カタログ
