AirTAC（エアタック）

ピンクランプシリンダ AQKシリーズ

カタログ |

通常単価(税別): 22,745円～25,272円

税込単価: 25,020円～27,799円

通常出荷日：12日目

【特長】・JIS標準。・ピン表面にチタン合金処理で、耐腐食性が大幅に向上。・シリンダ部フロントキャップ...

未確定：候補が60型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

AQK50SAAB

AQK50SBAB

製品仕様

シリンダ内径（mm）	50
作動方式	複動形
使用流体	空気（40μm以上のフィルタにて濾過した空気をご使用ください）
使用圧力範囲	0.15～1.0MPa（22～145psi）
保証耐圧力	1.5MPa（215psi）
周囲及び使用流体温度	-20～70℃
クッション	ラバークッション
クランプストローク	シ厶レス:10（-0.5～0）mm シ厶付き:10～12mm
配管接続口径［1］	1/4"

［1］センサースイッチの詳細はデジタルカタログP388をご参照ください。

内部構造及び材質

番号	部品名	材質	番号	部品名	材質
1	エンドカバー	アルミ合金	17	ガイドピン	合金鋼
2	本体	アルミ合金	18	プルロッド	ダイス鋼
3	ラバークッション	NBR	19	止めネジ	合金鋼
4	ピストン	アルミ合金	20	スプリングガスケット	ばね鋼
5	耐摩耗リング	耐摩耗材	21	内六角ネジ	合金鋼
6	ピストンパッキン	NBR	22	ピン	ステンレス
7	磁石	プラスチック	23	エンドカバー	合金鋼
8	磁石ベース	アルミ合金	24	ピン	ステンレス
9	ピストンロッド	S45C硬質クロムメッキ	25	ピン本体	アルミ合金
10	Oリング	NBR	26	止めネジ	合金鋼
11	ロッドパッキン	耐摩耗材	27	スクレーパーリング	ステンレス
12	C型リング	ばね鋼	28	軸心パッキン	NBR
13	ピン	ステンレス	29	フロントカバー	アノレミ合金
14	ダンプアウトブロック	アルミ合金	30	シ厶1	ステンレス
15	E型リング	ばね鋼	31	シ厶2	ステンレス
16	PIN	S45C研磨棒	-	-	-

規格表

AQK50SAAB

「注」「ロ」とは数字1～9選択可能を示す。P進気穴のサイズはPT1/4。

AQK50SBAB

「注」「ロ」とは数字1～9選択可能を示す。P進気穴のサイズはPT1/4。

選定サポート情報

注文例

「1」「ロ」には数字1～9を示します。177×340を例にしますと、177はピンホール直径17.7mmのこと、340はガイドピン高さの34mmを表します。

型番リスト

表示件数

型番

クランプアーム位置

調整シム

ガイドピンサイズ

(mm)

最小発注数量

クランプアームと進気穴が同サイドにある	2mmシム付き	φ14.7×31	1個
クランプアームと進気穴が同サイドにある	2mmシム付き	φ14.8×31	1個
クランプアームと進気穴が同サイドにある	2mmシム付き	φ14.9×31	1個
クランプアームと進気穴が同サイドにある	2mmシム付き	φ15.7×31	1個
クランプアームと進気穴が同サイドにある	2mmシム付き	φ15.8×31	1個
クランプアームと進気穴が同サイドにある	2mmシム付き	φ15.9×31	1個
クランプアームと進気穴が同サイドにある	2mmシム付き	φ17.7×36	1個
クランプアームと進気穴が同サイドにある	2mmシム付き	φ17.8×36	1個
クランプアームと進気穴が同サイドにある	2mmシム付き	φ17.9×36	1個
クランプアームと進気穴が同サイドにある	2mmシム付き	φ19.7×36	1個
クランプアームと進気穴が同サイドにある	2mmシム付き	φ19.8×36	1個
クランプアームと進気穴が同サイドにある	2mmシム付き	φ19.9×36	1個
クランプアームと進気穴が同サイドにある	2mmシム付き	φ24.7×36	1個
クランプアームと進気穴が同サイドにある	2mmシム付き	φ24.8×36	1個
クランプアームと進気穴が同サイドにある	2mmシム付き	φ24.9×36	1個
クランプアームと進気穴が同サイドにある	シムなし	φ14.7×29	1個
クランプアームと進気穴が同サイドにある	シムなし	φ14.8×29	1個
クランプアームと進気穴が同サイドにある	シムなし	φ14.9×29	1個
クランプアームと進気穴が同サイドにある	シムなし	φ15.7×29	1個
クランプアームと進気穴が同サイドにある	シムなし	φ15.8×29	1個
クランプアームと進気穴が同サイドにある	シムなし	φ15.9×29	1個
クランプアームと進気穴が同サイドにある	シムなし	φ17.7×34	1個
クランプアームと進気穴が同サイドにある	シムなし	φ17.8×34	1個
クランプアームと進気穴が同サイドにある	シムなし	φ17.9×34	1個
クランプアームと進気穴が同サイドにある	シムなし	φ19.7×34	1個
クランプアームと進気穴が同サイドにある	シムなし	φ19.8×34	1個
クランプアームと進気穴が同サイドにある	シムなし	φ19.9×34	1個
クランプアームと進気穴が同サイドにある	シムなし	φ24.7×34	1個
クランプアームと進気穴が同サイドにある	シムなし	φ24.8×34	1個
クランプアームと進気穴が同サイドにある	シムなし	φ24.9×34	1個
クランプアームと進気穴が90°位置にある	2mmシム付き	φ14.7×31	1個
クランプアームと進気穴が90°位置にある	2mmシム付き	φ14.8×31	1個
クランプアームと進気穴が90°位置にある	2mmシム付き	φ14.9×31	1個
クランプアームと進気穴が90°位置にある	2mmシム付き	φ15.7×31	1個
クランプアームと進気穴が90°位置にある	2mmシム付き	φ15.8×31	1個
クランプアームと進気穴が90°位置にある	2mmシム付き	φ15.9×31	1個
クランプアームと進気穴が90°位置にある	2mmシム付き	φ17.7×36	1個
クランプアームと進気穴が90°位置にある	2mmシム付き	φ17.8×36	1個
クランプアームと進気穴が90°位置にある	2mmシム付き	φ17.9×36	1個
クランプアームと進気穴が90°位置にある	2mmシム付き	φ19.7×36	1個
クランプアームと進気穴が90°位置にある	2mmシム付き	φ19.8×36	1個
クランプアームと進気穴が90°位置にある	2mmシム付き	φ19.9×36	1個
クランプアームと進気穴が90°位置にある	2mmシム付き	φ24.7×36	1個
クランプアームと進気穴が90°位置にある	2mmシム付き	φ24.8×36	1個
クランプアームと進気穴が90°位置にある	2mmシム付き	φ24.9×36	1個
クランプアームと進気穴が90°位置にある	シムなし	φ14.7×29	1個
クランプアームと進気穴が90°位置にある	シムなし	φ14.8×29	1個
クランプアームと進気穴が90°位置にある	シムなし	φ14.9×29	1個
クランプアームと進気穴が90°位置にある	シムなし	φ15.7×29	1個
クランプアームと進気穴が90°位置にある	シムなし	φ15.8×29	1個
クランプアームと進気穴が90°位置にある	シムなし	φ15.9×29	1個
クランプアームと進気穴が90°位置にある	シムなし	φ17.7×34	1個
クランプアームと進気穴が90°位置にある	シムなし	φ17.8×34	1個
クランプアームと進気穴が90°位置にある	シムなし	φ17.9×34	1個
クランプアームと進気穴が90°位置にある	シムなし	φ19.7×34	1個
クランプアームと進気穴が90°位置にある	シムなし	φ19.8×34	1個
クランプアームと進気穴が90°位置にある	シムなし	φ19.9×34	1個
クランプアームと進気穴が90°位置にある	シムなし	φ24.7×34	1個
クランプアームと進気穴が90°位置にある	シムなし	φ24.8×34	1個
クランプアームと進気穴が90°位置にある	シムなし	φ24.9×34	1個

通常単価(税別) (税込単価)	通常出荷日

25,272円 ( 27,799円 )	12日目
25,272円 ( 27,799円 )	12日目
25,272円 ( 27,799円 )	12日目
25,272円 ( 27,799円 )	12日目
25,272円 ( 27,799円 )	12日目
25,272円 ( 27,799円 )	12日目
25,272円 ( 27,799円 )	12日目
25,272円 ( 27,799円 )	12日目
25,272円 ( 27,799円 )	12日目
25,272円 ( 27,799円 )	12日目
25,272円 ( 27,799円 )	12日目
25,272円 ( 27,799円 )	12日目
25,272円 ( 27,799円 )	12日目
25,272円 ( 27,799円 )	12日目
25,272円 ( 27,799円 )	12日目
25,272円 ( 27,799円 )	12日目
25,272円 ( 27,799円 )	12日目
25,272円 ( 27,799円 )	12日目
25,272円 ( 27,799円 )	12日目
25,272円 ( 27,799円 )	12日目
25,272円 ( 27,799円 )	12日目
25,272円 ( 27,799円 )	12日目
25,272円 ( 27,799円 )	12日目
25,272円 ( 27,799円 )	12日目
25,272円 ( 27,799円 )	12日目
25,272円 ( 27,799円 )	12日目
25,272円 ( 27,799円 )	12日目
25,272円 ( 27,799円 )	12日目
25,272円 ( 27,799円 )	12日目
25,272円 ( 27,799円 )	12日目
25,272円 ( 27,799円 )	12日目
25,272円 ( 27,799円 )	12日目
25,272円 ( 27,799円 )	12日目
25,272円 ( 27,799円 )	12日目
25,272円 ( 27,799円 )	12日目
25,272円 ( 27,799円 )	12日目
25,272円 ( 27,799円 )	12日目
25,272円 ( 27,799円 )	12日目
25,272円 ( 27,799円 )	12日目
25,272円 ( 27,799円 )	12日目
25,272円 ( 27,799円 )	12日目
25,272円 ( 27,799円 )	12日目
25,272円 ( 27,799円 )	12日目
25,272円 ( 27,799円 )	12日目
25,272円 ( 27,799円 )	12日目
22,745円 ( 25,020円 )	12日目
25,272円 ( 27,799円 )	12日目
25,272円 ( 27,799円 )	12日目
25,272円 ( 27,799円 )	12日目
25,272円 ( 27,799円 )	12日目
25,272円 ( 27,799円 )	12日目
25,272円 ( 27,799円 )	12日目
25,272円 ( 27,799円 )	12日目
25,272円 ( 27,799円 )	12日目
25,272円 ( 27,799円 )	12日目
25,272円 ( 27,799円 )	12日目
25,272円 ( 27,799円 )	12日目
25,272円 ( 27,799円 )	12日目
25,272円 ( 27,799円 )	12日目
25,272円 ( 27,799円 )	12日目

詳細情報

基本情報

基本情報

【特長】
・JIS標準。
・ピン表面にチタン合金処理で、耐腐食性が大幅に向上。
・シリンダ部フロントキャップの金属スクレーパー装置で、クズなどを効率的に除去。
・多方位取付型、一部本体は4面取付が可能。
・シリンダー本体周辺にセンサー取付溝が付き、センサーの取付が便利。

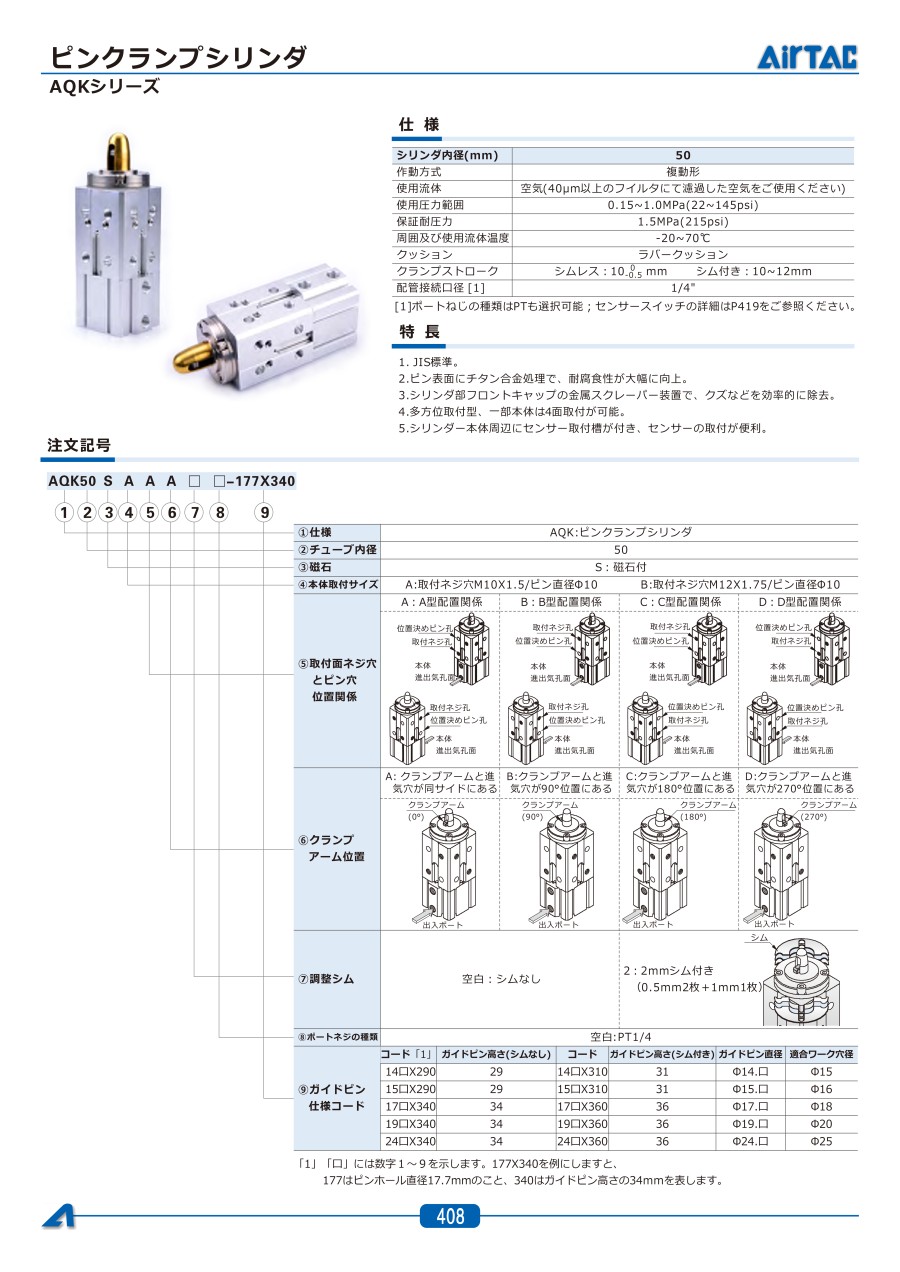

カタログ

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
