AirTAC（エアタック）

クランプシリンダ MCKシリーズ

カタログ |

通常単価(税別): 5,360円～6,791円

税込単価: 5,896円～7,470円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

AirTAC（エアタック）

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

AirTAC（エアタック）

通常出荷日：3 日目～

【特長】・自動車溶接現場の環境に適用。・ロッドカバーにステンレス製防塵輪付。・...

作動方式
直進ストローク
支持形式
クレビス
最大圧力 (MPa)
1
ロッドの動き
複動片ロッド
使用温度範囲 (℃)
-20::70
配管接続口種類
PT

未確定：候補が4型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

製品仕様

シリンダ内径（mm）	25	40	80
作動方式	複動形
使用流体	空気（40μm以上のフィルタにて濾過した空気をご使用ください）
使用圧力範囲	0.15～1.0MPa（22～145psi）
保証耐圧力	1.5MPa（215psi）
周囲及び使用流体温度	-20～70℃
使用ピストン速度	50～500mm/s
クッション	ラバークッション	両側付（オプション）
スピードコントローラ	無	両側付
給油	不要
固定方式	二山クレビス
配管接続口径	1/8"	1/4"	3/8"

構造図及び材質

番号	品名	材質
1	ピストンロッド	炭素鋼
2	スクレーパ	ステンレス
3	軸用Oリング	NBR
4	プッシュ	アルミ合金
5	ロッドカバー	アルミ合金
6	Oリング	NBR
7	アルミチューブ	アルミ合金
8	ロッド用Oリング	NBR
9	ウェアリング	摩擦材
10	ピストン	アルミ合金
11	クッションOリング	TPU
12	ヘッドカバー	アルミ合金
13	Oリング	NBR
14	スピコンニードル	アルミ合金
15	スナップリング	バネ鋼
16	クッションニードル	アルミ合金
17	Oリング	NBR
18	スナップリング	バネ鋼
19	PIN	S45C
20	ブッシュ	粉末冶金
21	平座金	SPCC
22	割ピン	軟鋼
23	磁石	磁石材料
24	二山ナックルジョイント	球墨鋳鉄/低炭素鋼

規格表

φ40/φ50/φ63

選定サポート情報

注文例

［1］強い磁場環境の中で、強力磁石付のシリンダと耐強磁界用センサーを使用してください。詳細はデジタルカタログP361をご参照ください。

型番リスト

表示件数

型番

シリンダ内径

(φ)

クランプストローク

(mm)

ロッド先端形状

クランプ力

(kN)

付加機能

磁石

クレビス幅

クッション

金具

最小発注数量

40	75	[その他] その他	0.628	スピードコントローラ	普通磁石付	A形	配管接続口(3組)	二山ナックルジョイント付(無M6ねじ穴)	1個
50	100	おねじ	0.982	スピードコントローラ	普通磁石付	A形	配管接続口(3組)	二山ナックルジョイントなし	1個
50	100	[その他] その他	0.982	スピードコントローラ	普通磁石付	A形	配管接続口(3組)	二山ナックルジョイント付(無M6ねじ穴)	1個
63	50	[その他] その他	1.559	スピードコントローラ	普通磁石付	B形	配管接続口(3組)	二山ナックルジョイント付(無M6ねじ穴)	1個

通常単価(税別) (税込単価)	通常出荷日

5,663円 ( 6,229円 )	9日目
5,360円 ( 5,896円 )	3日目
6,510円 ( 7,161円 )	9日目
6,791円 ( 7,470円 )	9日目

詳細情報

基本情報

基本情報

【特長】
・自動車溶接現場の環境に適用。
・ロッドカバーにステンレス製防塵輪付。
・強磁界の環境で、強力磁石シリンダと耐強磁界センサーを選択してください。
・三側のPポートが用意して、可変クッション及びスピードコントローラが内蔵します。

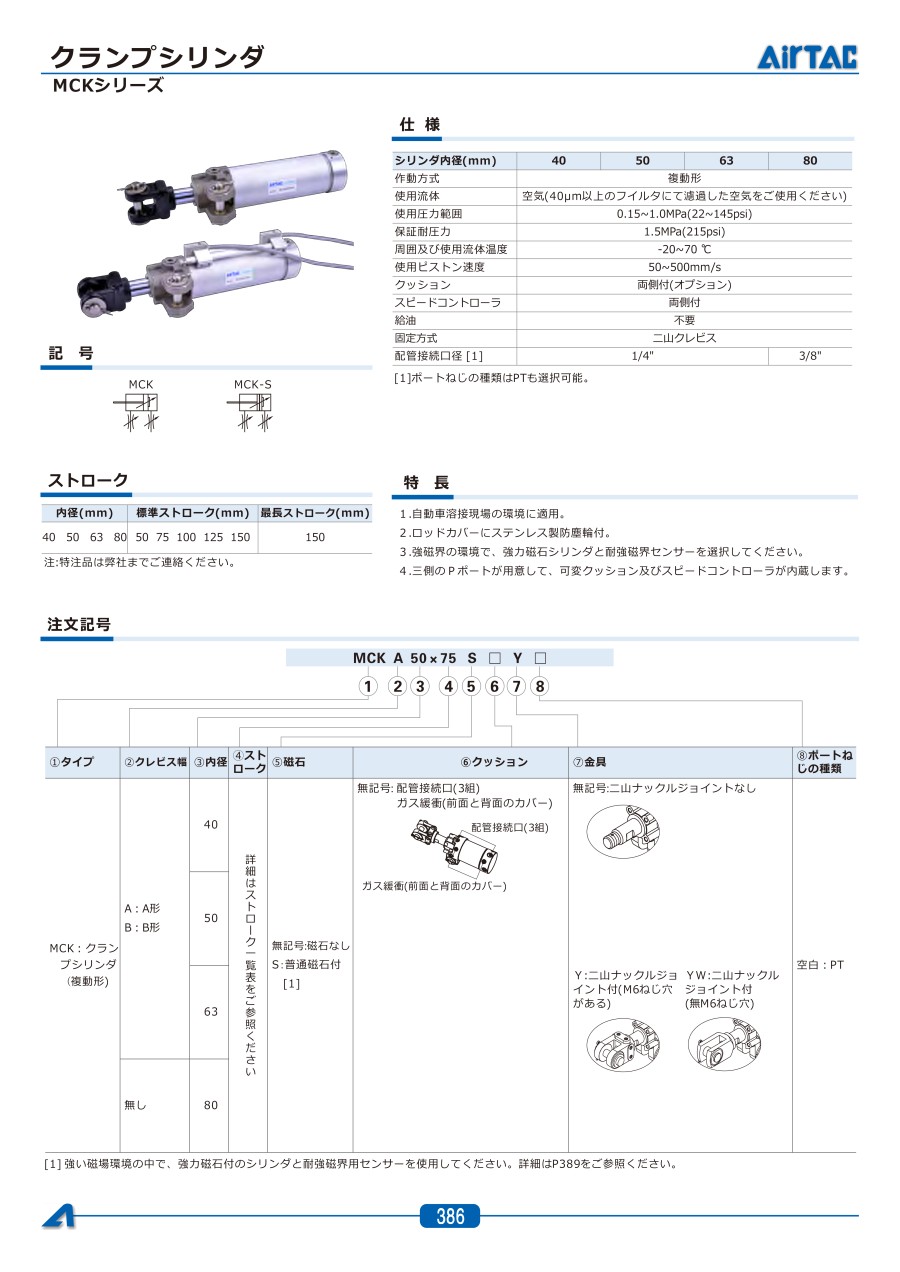

カタログ

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

クランプシリンダ MCKシリーズのレビュー

この商品のレビューはありません

この商品を見た人は、こんな商品も見ています

	今見ている商品クランプシリンダ MCKシリーズ	ロック付クランプシリンダスリムスタイル CLKG/CLKP-X2095	ピンクランプシリンダ AQKシリーズ	ロータリクランプシリンダ QCKシリーズ	パワークランプシリンダ JCKシリーズ	ピンクランプシリンダ／ロック付 BAQKシリーズ
メーカー	AirTAC（エアタック）	SMC	AirTAC（エアタック）	AirTAC（エアタック）	AirTAC（エアタック）	AirTAC（エアタック）
通常価格	5,360円-	21,792円 -	22,745円 -	4,114円 -	14,321円 -	33,696円
通常出荷日	3日目〜	19日目	12日目	在庫品1日目	12日目	12日目
作動方式	直進ストローク	直進ストローク	直進ストローク	定位置旋回	定位置旋回	直進ストローク
支持形式	クレビス	クレビス	タップ	両端タップ	タップ	タップ
最大圧力(MPa)	1	1	1	1	0.8	1
ロッドの動き	複動片ロッド	複動片ロッド	複動片ロッド	複動片ロッド	複動片ロッド	複動片ロッド
使用温度範囲(℃)	-20::70	-10::60	-20::70	-20::70	-10::60	-20::70
