AirTAC（エアタック）

ロータリクランプシリンダ（平面回転／ショートストロークタイプ） QDKシリーズ

カタログ |

通常単価(税別): 4,718円～7,358円

税込単価: 5,190円～8,094円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

AirTAC（エアタック）

通常出荷日：在庫品1日目

【特長】・水平回転により、回転ストロークがゼロなので、QCK製品より狭い所で容...

作動方式
移動旋回
クランプストローク (mm)
5
支持形式
両端タップ
ロッド先端形状
四角
回転角度 θ
90°
最大圧力 (MPa)
1
付加機能
なし
ロッドの動き
複動片ロッド
使用温度範囲 (℃)
-20::70
配管接続口種類
PT
磁石
磁石付

未確定：候補が11型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

QDK（ボス型のロッドカバー）

QDK-U（平面型のロッドカバー）

製品仕様

シリンダ内径（mm）	20	40
作動方式	複動形
使用流体	空気（40μm以上のフィルタにて濾過した空気をご使用ください）
使用圧力範囲	0.15～1.0MPa（23～145psi）（1.5～10bar）
保証耐圧力	1.5MPa（215psi）（15bar）
周囲及び使用流体温度	-20～70℃
回転角度	90°
繰り返し精度	±2°
回転方向	左回転、右回転
回転ストロークmm	0（ホリゾンタルロータリ）
クランプストロークmm	5
クッション	ラバークッション
配管接続口径［1］	M5×0.8	1/8"

［1］センサースイッチの選定はデジタルカタログP388をご参照ください。

内部構造及び材質

番号	品名	材質	番号	品名	材質
1	本体	アルミ合金	14	Oリング	NBR
2	ヘッドカバー	アルミ合金	15	C形止め輪	炭素鋼
3	磁石座	アルミ合金	16	中座	SCr440
4	磁石ガスケット	NBR	17	ピン	SUJ2
5	磁石	焼結物	18	スプリング	ステンレス鋼
6	Oリング	NBR	19	回転軸	SCr440
7	ピストンOリング	NBR	20	ストッパー	ステンレス鋼
8	ピストン	黄銅（その他）/アルミ合金（φ40）	21	C形止め輪	炭素鋼
9	ラバークッション	TPU	22	ピン	SUJ2
10	ロッドカバー	アルミ合金	23	軸心Oリング	NBR
11	止めねじ	合金鋼	24	ピストンロッド	SCr440
12	Oリング	NBR	25	軸心Oリング	NBR
13	止めねじ	合金鋼	-	-	-

規格表

QDK（ボス型のロッドカバー）

QDK-U（平面型のロッドカバー）

選定サポート情報

注文例

［1］配管接続口径はM5、ポートねしの種類は無記号となります。

型番リスト

表示件数

型番

シリンダ内径

(φ)

クランプ力

(kN)

回転方向

ロッドカバー型式

最小発注数量

20	0.08	下押、左回転	ボス型のロッドカバー	1個
25	0.169	下押、左回転	ボス型のロッドカバー	1個
25	0.169	下押、左回転	平面型のロッドカバー	1個
32	0.32	下押、左回転	ボス型のロッドカバー	1個
40	0.497	下押、左回転	ボス型のロッドカバー	1個
40	0.497	下押、左回転	平面型のロッドカバー	1個
20	0.08	下押、右回転	ボス型のロッドカバー	1個
20	0.08	下押、右回転	平面型のロッドカバー	1個
25	0.169	下押、右回転	ボス型のロッドカバー	1個
25	0.169	下押、右回転	平面型のロッドカバー	1個
40	0.497	下押、右回転	平面型のロッドカバー	1個

通常単価(税別) (税込単価)	通常出荷日

4,954円 ( 5,449円 )	3日目
5,055円 ( 5,561円 )	3日目
4,886円 ( 5,375円 )	9日目
5,897円 ( 6,487円 )	3日目
6,740円 ( 7,414円 )	9日目
7,358円 ( 8,094円 )	9日目
4,718円 ( 5,190円 )	9日目
4,867円 ( 5,354円 )	9日目
5,055円 ( 5,561円 )	3日目
4,886円 ( 5,375円 )	3日目
6,570円 ( 7,227円 )	14日目

詳細情報

基本情報

基本情報

【特長】
・水平回転により、回転ストロークがゼロなので、QCK製品より狭い所で容易な使用ができます。
・取付タイプはボス型／平面型のロッドカバーが選択可能です。
・回転構造部の窪みにダブルピンを採用し安定性、繰り返し精度向上。
・本体にセンサー取付の溝があり、他の部品が不要です。

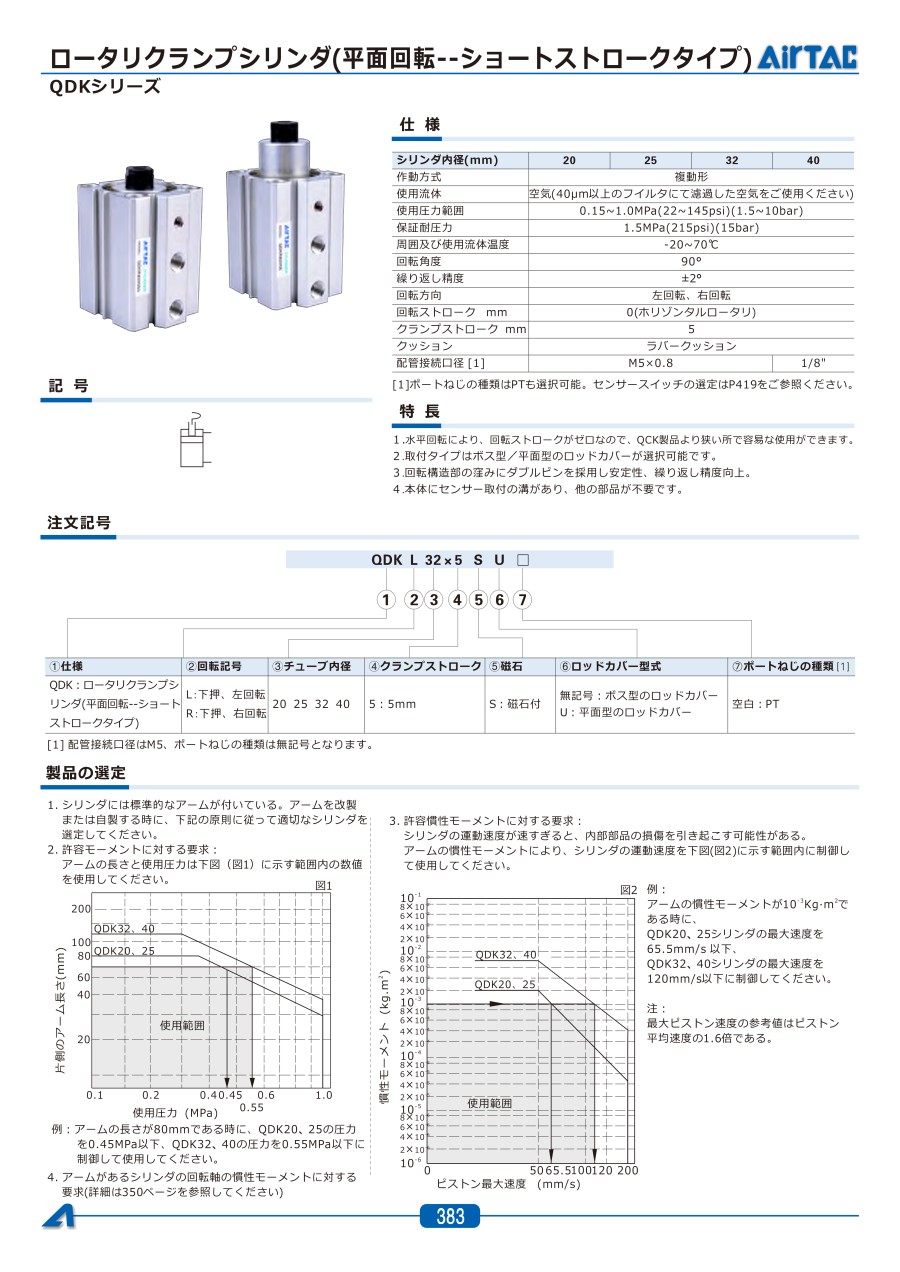

カタログ

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
