エアハンド（機械式平行形） HFPシリーズ
- 一部SALE 2026/01/31まで
- 一部当日出荷可能
- 通常単価(税別)
- 5,693円～10,102円特別価格
- 税込単価
- 6,262円～11,112円特別価格
【特長】・レバレッジグラブ構造で平行開閉なので、コストの低減、費用対効果を向上...
詳細情報を確認する未確定：候補が10型番あります。
商品情報
外形図
製品仕様
| 内径 （mm） | 作動 方式 | 使用流体 | 使用圧力範囲 | 周囲及び使用流体温度 | 給油 | 最大 クロール （mm）［1］ | 最高使用頻度 | 配管接続口径 | センサースイッチ配置 | |
|---|---|---|---|---|---|---|---|---|---|---|
| 複動形 | 単動常時開形 | |||||||||
| 10 | 複動形 単動常時開形 | 空気（40μm以上のフイルタにて濾過した空気をご使用ください） | 0.2～0.7MPa （28～100psi） （2.0～7.0bar） | 0.35～0.7MPa （50～100psi） （3.5～7.0bar） | -20 ～ 70℃ | シリンダ部:不要 グラブ可動部:必要（相対運動をする部位にグリースを塗る） | 30 | 180 （c.p.m） | M3×0.5 | - |
| 16 | 0.15～0.7MPa （22～100psi） （1.5～7.0bar） | 0.25～0.7MPa （36～100psi） （2.5～7.0bar） | 40 | M5×0.8 | CMSG DMSG（S） | |||||
| 20 | 60 | |||||||||
| 25 | 70 | |||||||||
| 32 | 90 | 60 （c.p.m） | CMSG,DMSG（S）, CMSH,DMSH（S） | |||||||
［1］最大クロールの定義は右図をご参照ください。

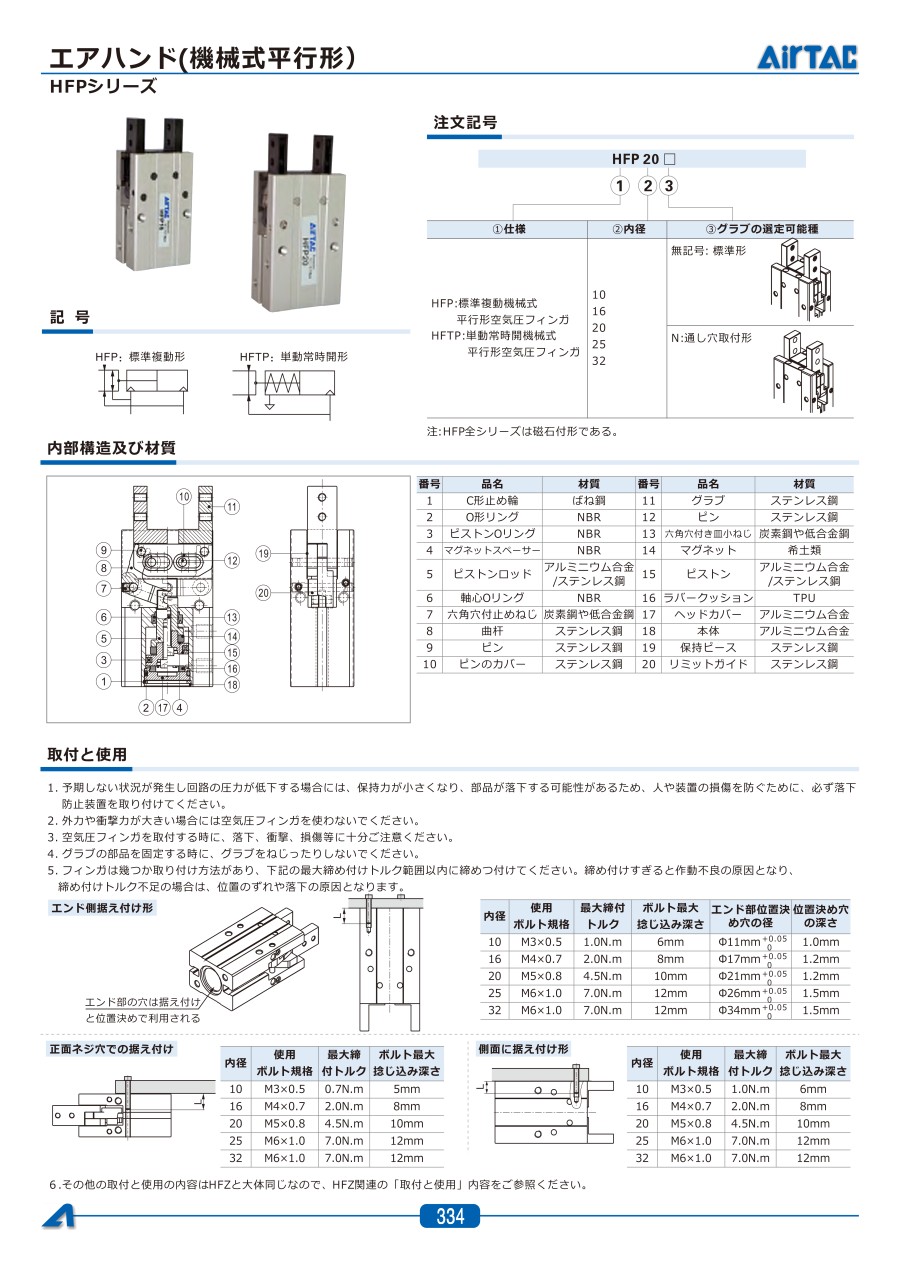

内部構造
部品リスト
| 番号 | 品名 | 材質 | 番号 | 品名 | 材質 |
|---|---|---|---|---|---|
| 1 | C形止め輪 | ばね鋼 | 11 | グラブ | ステンレス鋼 |
| 2 | O形リング | NBR | 12 | ピン | ステンレス鋼 |
| 3 | ピストンOリング | NBR | 13 | 六角穴付き皿小ねじ | 炭素鋼や低合金鋼 |
| 4 | マグネットスペーサー | NBR | 14 | マグネット | 希土類 |
| 5 | ピストンロッド | アルミニウム合金/ステンレス鋼 | 15 | ピストン | アルミニウム合金/ステンレス鋼 |
| 6 | 軸心Oリング | NBR | 16 | ラバークッション | TPU |
| 7 | 六角穴付止めねじ | 炭素鋼や低合金鋼 | 17 | ヘッドカバー | アルミニウム合金 |
| 8 | 曲杆 | ステンレス鋼 | 18 | 本体 | アルミニウム合金 |
| 9 | ピン | ステンレス鋼 | 19 | 保持ピース | アルミニウム合金 |
| 10 | ピンのカバー | ステンレス鋼 | 20 | リミットガイド | ステンレス鋼 |
規格表
注:上に表に「（ ）」内の値は単動型寸法。
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
6,177円 ( 6,795円 ) | 在庫品1日目当日出荷可能 |
5,947円 ( 6,542円 ) | 9日目 |
6,854円 ( 7,539円 ) | 在庫品1日目当日出荷可能 |
6,178円 ( 6,796円 ) | 3日目 |
7,907円 ( 8,698円 ) | 在庫品1日目当日出荷可能 |
6,951円 ( 7,646円 ) | 3日目 |
10,102円 ( 11,112円 ) | 在庫品1日目当日出荷可能 |
5,693円 ( 6,262円 ) | 9日目 |
7,298円6,714円 ( 7,385円 ) | 9日目 |
6,951円 ( 7,646円 ) | 9日目 |
詳細情報
基本情報
【特長】
・レバレッジグラブ構造で平行開閉なので、コストの低減、費用対効果を向上させることができます。
・ピストンロッドが押し出される際に挟み、復帰時オープンします。
・挟む力は復帰時の20～30％強くなります。
・グラブの本体内での接触面積を大きくすることにより、ゆれが軽減され把持制度が高くなりました。
ご注意
- 把持力の詳細は、カタログP.306をご参照ください。
エアハンド（機械式平行形） HFPシリーズのレビュー
