エアハンド（180°開閉形） HFRシリーズ
- 通常単価(税別)
- 6,522円～10,876円
- 税込単価
- 7,174円～11,964円
通常出荷日：在庫品1日目～12日目一部当日出荷可能
異物が入らない防塵設計を採用しているので、特殊な環境でも使用できます。
- 把持力の詳細は、カタログP.315をご参照ください。
未確定：候補が7型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報

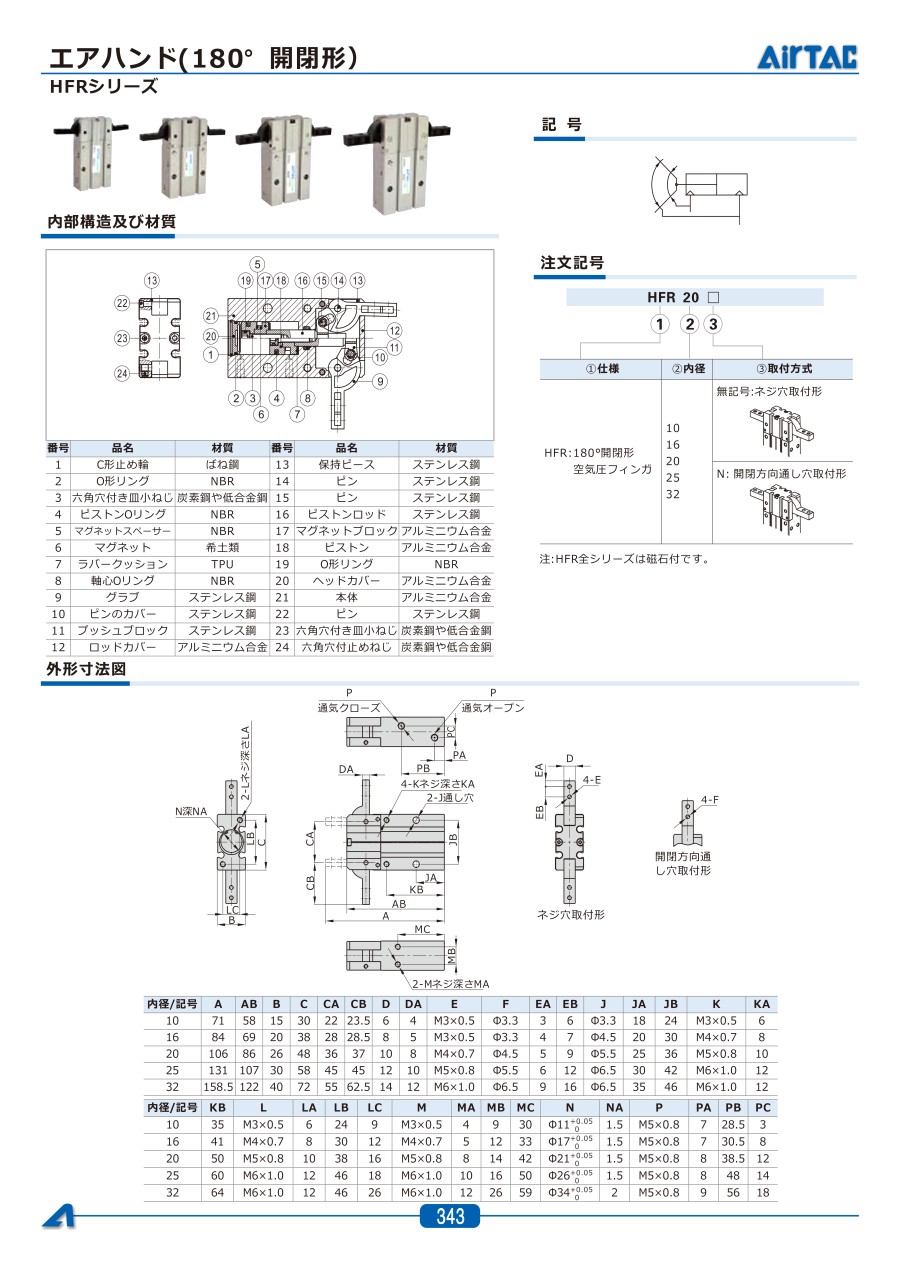

外形図
製品仕様
| 内径（mm） | 作動方式 | 使用流体 | 使用圧力範囲 | 周囲及び使用流体温度 | 給油 | クッション形式 | 最高使用頻度 | 繰り返し精度 | 保持トルク （N.m）［1］ | 開閉角度（°） | 配管接続口径 | センサースイッチ配置 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 10 | 複動形 | 空気 （40μm以上 のフィルタ にて濾過 した空気を ご使用 ください） | 0.15～0.7MPa （22～100psi） （1.5～7.0bar） | -20～70℃ | シリンダ部: 不要 グラブ可動部: 必要 （相対運動を する部位に グリースを 塗る） | バンパ | 60（c.p.m） | ±0.2 mm | 0.16 | オープン: -2～-5 クローズ: 180±2 | M5 × 0.8 | CMSH DMSH（S） |
| 16 | 0.55 | |||||||||||
| 20 | 1.10 | |||||||||||
| 25 | 2.30 | |||||||||||
| 32 | 5.00 |
［1］保持トルクの使用気圧が0.5MPaである時の数値。
内部構造及び材質
| 番号 | 品名 | 材質 | 番号 | 品名 | 材質 |
|---|---|---|---|---|---|
| 1 | C形止め輪 | ばね鋼 | 13 | 保持ピース | ステンレス鋼 |
| 2 | O形リング | NBR | 14 | ピン | ステンレス鋼 |
| 3 | 六角穴付き皿小ねじ | 炭素鋼や低合金鋼 | 15 | ピン | ステンレス鋼 |
| 4 | ピストンOリング | NBR | 16 | ピストンロッド | ステンレス鋼 |
| 5 | マグネットスペーサー | NBR | 17 | マグネットブロック | アルミニウム合金 |
| 6 | マグネット | 希土類 | 18 | ピストン | アルミニウム合金 |
| 7 | ラバークッション | TPU | 19 | O形リング | NBR |
| 8 | 軸心Oリング | NBR | 20 | ヘッドカバー | アルミニウム合金 |
| 9 | グラブ | ステンレス鋼 | 21 | 本体 | アルミニウム合金 |
| 10 | ピンのカバー | ステンレス鋼 | 22 | ピン | ステンレス鋼 |
| 11 | プッシュブロック | ステンレス鋼 | 23 | 六角穴付き皿小ねじ | 炭素鋼や低合金鋼 |
| 12 | ロッドカバー | アルミニウム合金 | 24 | 六角穴付止めねじ | 炭素鋼や低合金鋼 |
規格表
使用例
固定ねじ
挟みケーブル
選定サポート情報
注文例
注:HFR全シリーズは磁石付です。
