エアハンド（平行開閉型） HFCシリーズ
- 一部SALE 2026/01/31まで
- 通常単価(税別)
- 10,978円～26,550円特別価格
- 税込単価
- 12,076円～29,205円特別価格
【特長】・内部にクサビ機構を採用しているため、コンパクトながら大きな把持力が得...
詳細情報を確認するご注意
- 把持力の詳細は、カタログP.321、322をご参照ください。
未確定：候補が21型番あります。
商品情報
外形図
2爪
φ16～φ25
φ32～φ63
3爪
4爪
φ16～φ25
φ32～φ63
製品仕様
| シリンダ内径（mm） | 16 | 20 | 25 | 32 | 40 | 50 | 63 | |
|---|---|---|---|---|---|---|---|---|
| 作動方式 | 複動形 | |||||||
| 使用流体 | 空気（40μm以上のフィルタにて濾過した空気をご使用ください） | |||||||
| 使用圧力範囲 | φ16/φ20/φ25 | 0.2～0.7MPa（28～100psi）（2.0～7.0bar） | ||||||
| φ32～φ63 | 0.15～0.7MPa（22～100psi）（1.5～7.0bar） | |||||||
| 周囲及び使用流体温度 | -20～70℃ | |||||||
| 給油 | 不要 | |||||||
| 繰り返し精度mm | ±0.1 | |||||||
| 最高使用頻度 | 120（c.p.m） | 60（c.p.m） | ||||||
| センサースイッチ配置 | CMSH、DMSH（S） | |||||||
| 配管接続口径 | M3×0.5 | M5×0.8 | ||||||
内部構造及び材質
| 番号 | 品名 | 材質 | 番号 | 品名 | 材質 |
|---|---|---|---|---|---|
| 1 | C形止め輪 | ばね鋼 | 9 | 十字穴付皿小ねじ | ステンレス鋼 |
| 2 | O形リング | NBR | 10 | エンドプレート | ステンレス鋼 |
| 3 | ヘッドカバー | アルミニウム合金 | 11 | ピストンロッド | ステンレス鋼 |
| 4 | 六角穴付き皿小ねじ | 炭素鋼や低合金鋼 | 12 | グラブ | ステンレス鋼 |
| 5 | マグネットスペーサー | NBR | 13 | ラバークッション | TPU |
| 6 | マグネット | 焼結物/プラスチック | 14 | ピストン | アルミニウム合金 |
| 7 | ピストンOリング | NBR | 15 | マグネットブロック | アルミニウム合金 |
| 8 | 軸心Oリング | NBR | 16 | 本体 | アルミニワム合金 |
規格表
2爪
φ16～φ25
φ32～φ63
3爪
4爪
φ16～φ25
φ32～φ63
選定サポート情報
注文例
注:HFCシリーズは全て磁石付です。
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
11,948円10,753円 ( 11,828円 ) | 12日目 |
12,614円11,352円 ( 12,487円 ) | 12日目 |
13,939円 ( 15,333円 ) | 12日目 |
14,768円13,291円 ( 14,620円 ) | 12日目 |
16,594円14,934円 ( 16,427円 ) | 12日目 |
19,082円17,173円 ( 18,890円 ) | 12日目 |
21,571円19,413円 ( 21,354円 ) | 12日目 |
12,247円 ( 13,472円 ) | 12日目 |
14,604円13,143円 ( 14,457円 ) | 12日目 |
15,764円14,187円 ( 15,606円 ) | 12日目 |
20,269円 ( 22,296円 ) | 12日目 |
19,912円 ( 21,903円 ) | 12日目 |
22,900円20,610円 ( 22,671円 ) | 12日目 |
26,550円23,895円 ( 26,285円 ) | 12日目 |
10,978円 ( 12,076円 ) | 12日目 |
13,939円 ( 15,333円 ) | 12日目 |
16,291円 ( 17,920円 ) | 12日目 |
15,764円14,187円 ( 15,606円 ) | 12日目 |
18,644円16,779円 ( 18,457円 ) | 12日目 |
21,432円 ( 23,575円 ) | 12日目 |
24,392円21,952円 ( 24,147円 ) | 12日目 |
詳細情報
基本情報

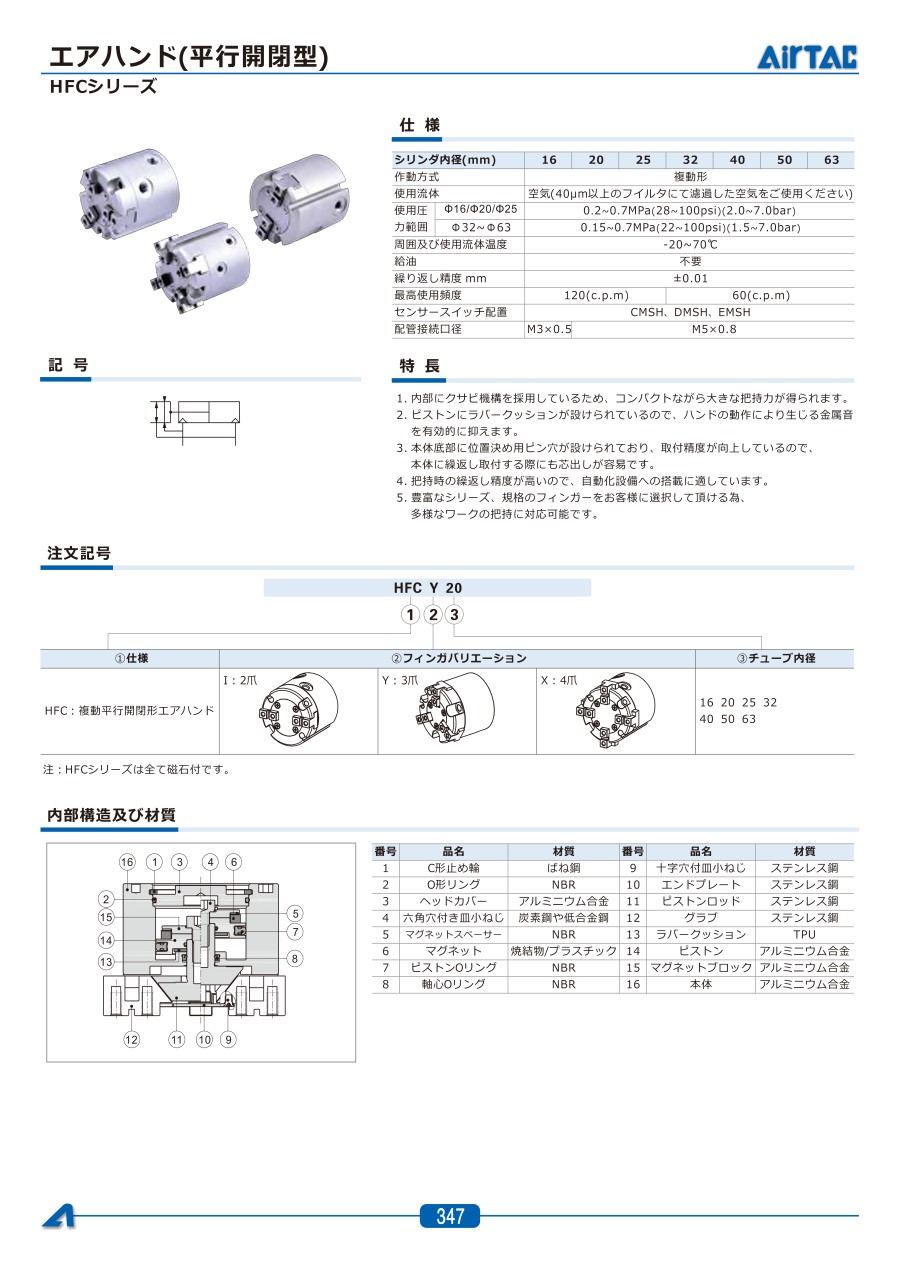

【特長】
・内部にクサビ機構を採用しているため、コンパクトながら大きな把持力が得られます。
・ピストンにラバークッションが設けられているので、ハンドの動作により生じる金属音を有効的に抑えます。
・本体底部に位置決め用ピン穴が設けられており、取付精度を向上しているので、本体に繰返し精度が高いので、自動化設備への搭載に適しています。
・豊富なシリーズ、規格のフィンガーをお客様に選択して頂ける為、多様なワークの把持に対応可能です。
ご注意
- 把持力の詳細は、カタログP.321、322をご参照ください。
