AirTAC（エアタック）

エアハンド（平行開閉式スルーホール型） HFCQシリーズ

カタログ |

一部SALE 2026/01/31まで

通常単価(税別): 16,848円～39,593円特別価格

税込単価: 18,533円～43,552円特別価格

よく一緒に見られています

閲覧中の商品と併せてご検討ください

AirTAC（エアタック）

通常出荷日：12 日目

【特長】・スルーホールチューブ、エアブロー構造付。・ハンドとピストンロッドは高...

把持方法
挟むチャックタイプ / 開くチャックタイプ
フィンガの数
3本
種類
本体
作動方式
標準複動形
本体形状
中空形
環境・用途
防塵
付加機能
高精度
ストローク調節機構
なし

ご注意

把持力の詳細は、カタログP.329をご参照ください。

未確定：候補が15型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

HFCQ16～25

HFCQ32～63

HFCQ32E～63E（シリンダ式センタプッシャ付）

HFCQ32C～63V（バネ式センタプッシャ付）

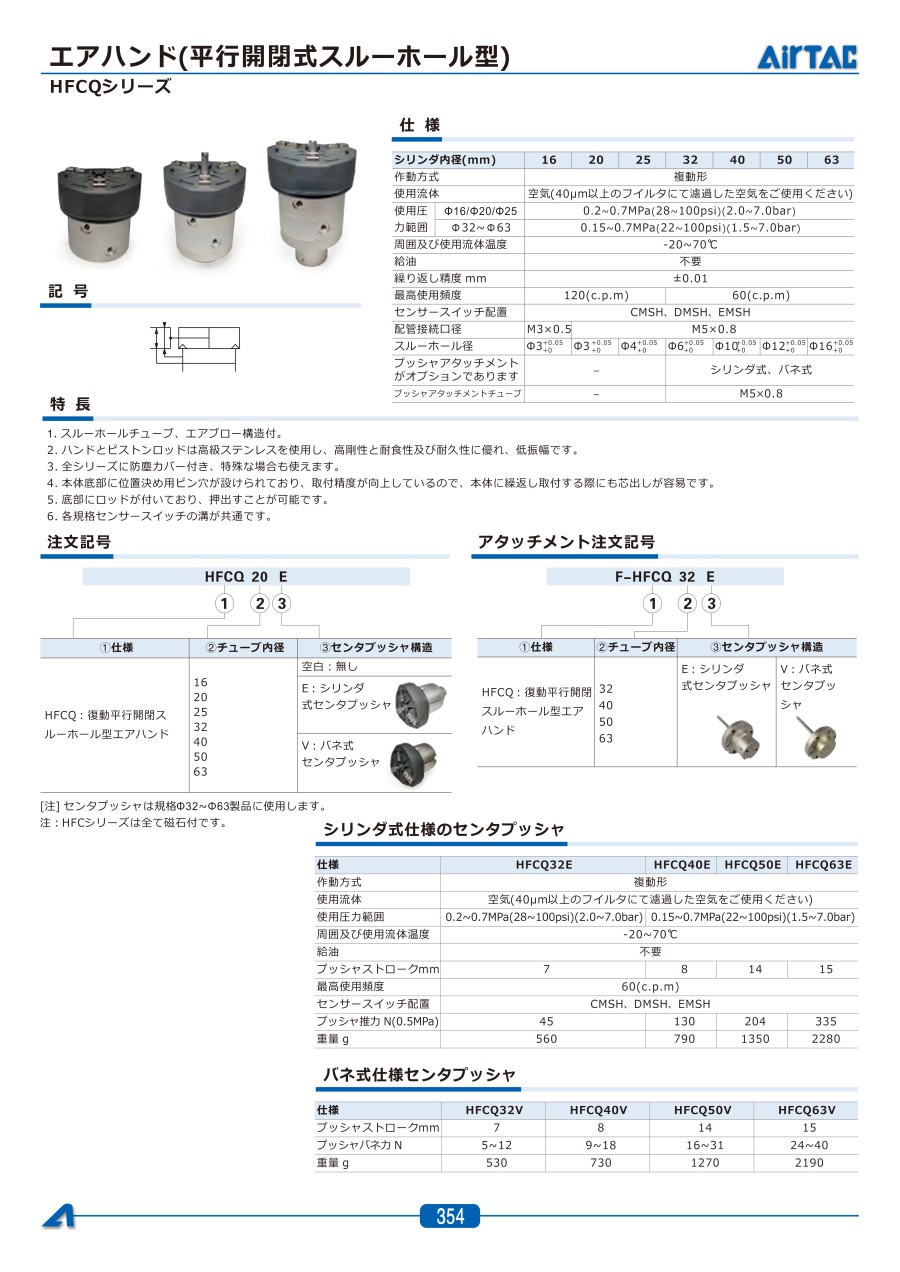

製品仕様

シリンダ内径（mm）		16	20	25	32	40	50	63
作動方式		複動形
使用流体		空気（40μm以上のフィルタにて濾過した空気をご使用ください）
使用圧力範囲	φ16/φ20/φ25	0.25～0.7MPa（28～100psi）（2.0～7.0bar）
使用圧力範囲	φ32～φ63	0.15～0.7MPa（22～100psi）（1.5～7.0bar）
周囲及び使用流体温度		-20～70℃
給油		不要
繰り返し精度mm		±0.01
最高使用頻度		120（c.p.m）			60（c.p.m）
センサースイッチ配置		CMSH、DMSH（S）
配管接続口径		M3×0.5	M5×0.8
スルーホール径		φ3 （+0～+0.04）	φ3 （+0～+0.04）	φ4 （+0～+0.048）	φ6 （+0～+0.04）	φ10 （+0～+0.058）	φ12 （+0～+0.07）	φ16 （+0～+0.07）
プッシャアタッチメントがオプションであります		-			シリンダ式、バネ式
プッシャアタッチメントチューブ		-			M5×0.8

シリンダ式仕様のセンタプッシャ

仕様	HFCQ32E	HFCQ40E	HFCQ50E	HFCQ63E
作動方式	複動形
使用流体	空気（40μm以上のフィルタにて濾過した空気をご使用ください）
使用圧力範囲	0.2～0.7MPa （28～100psi）（2.0～7.0bar）	0.15～0.7MPa（22～100psi）（1.5～7.0bar）
周囲及び使用流体温度	-20～70℃
給油	不要
プッシャストロークmm	7	8	14	15
最高使用頻度	60（c.p.m）
センサースイッチ配置	CMSH、DMSH（S）
プッシャ推力N（0.5MPa）	45	130	204	335
重量g	560	790	1,350	2,280

バネ式仕様センタプッシャ

仕様	HFCQ32V	HFCQ40V	HFCQ50V	HFCQ63V
プッシャストロークmm	7	8	14	15
プッシャバネ力 N	5～12	9～18	16～31	24～40
重量 g	530	730	1,270	2,190

内部構造及び材質

HFCQ32～63

番号	品名	材質	番号	品名	材質
1	C形止め輪	ばね鋼	14	O形リング	NBR
2	O形リング	NBR	15	六角穴付き皿小ねじ	炭素鋼や低合金鋼
3	スルーホールチューブ	ステンレス鋼	16	軸心Oリング	TPU
4	ヘッドカバー	アルミニウム合金	17	ロッドカバー	アルミニウム合金
5	O形リング	NBR	18	ピストンロッド	ステンレス鋼
6	本体	アルミニウム合金	19	十字穴付皿小ねし	ステンレス鋼
7	マグネットブロック	ステンレス鋼	20	エンドプレート	ステンレス鋼
8	マグネット	希土材料/プラスチック	21	グラブ	ステンレス鋼
9	ピストン	アルミニウム合金	22	防塵カバー	NBR
10	ラバークッション	TPU	23	ピン	ステンレス鋼
11	軸心Oリング	NBR	24	O形リング	NBR
12	O形リング	NBR	25	防塵ストッパー	NBR
13	ピストンOリング	NBR	-	-	-

HFCQ32E～63E

番号	品名	材質	番号	品名	材質
1	軸心Oリング	NBR	8	本体	アルミニウム合金
2	O形リング	NBR	9	マグネットブロック	ブラス/アルミニウム合金
3	ラバークッション	TPU/NBR	10	マグネット	希土材料
4	センタプッシャ	ステンレス鋼	11	ピストン	ブラス/アルミニウム合金
5	ピストンOリング	NBR	12	ロッドカバー	アルミニウム合金
6	マグネットスペーサー	NBR	13	C形止め輪	ばね綱
7	ラバークッション	TPU/NBR	14	六角穴付き皿小ねじ	炭素鋼や低合金鋼

HFCQ32V～63V

番号	品名	材質	番号	品名	材質
1	ロッドカバー	アルミニウム合金	5	本体	アルミニウム合金
2	センタプッシャ	ステンレス鋼	6	ラバークッション	TPU/NBR
3	ピストン	アルミニウム合金	7	C形止め輪	ばね鋼
4	バネ	SWPB	8	六角穴付き皿小ねじ	炭素鋼や低合金鋼

規格表

HFCQ16～25

HFCQ32～63

HFCQ32E～63E（シリンダ式センタプッシャ付）

HFCQ32C～63V（バネ式センタプッシャ付）

選定サポート情報

注文例

［注］センタプッシャは規格φ32～φ63製品に使用します。
注: HFCシリーズは全て磁石付です。

型番リスト

表示件数

型番

開寸法 L1

(mm)

閉寸法 L2

(mm)

シリンダ内径

(mm)

センタプレッシャ構造

最小発注数量

20	18	16	無し	1個
22	20	20	無し	1個
26.5	23.5	25	無し	1個
35.5	31.5	32	無し	1個
35.5	31.5	32	シリンダ式センタプレッシャ	1個
35.5	31.5	32	バネ式センタプレッシャ	1個
40	36	40	無し	1個
40	36	40	シリンダ式センタプレッシャ	1個
40	36	40	バネ式センタプレッシャ	1個
48	42	50	無し	1個
48	42	50	シリンダ式センタプレッシャ	1個
48	42	50	バネ式センタプレッシャ	1個
59	51	63	無し	1個
59	51	63	シリンダ式センタプレッシャ	1個
59	51	63	バネ式センタプレッシャ	1個

通常単価(税別) (税込単価)	通常出荷日

16,848円15,163円 ( 16,679円 )	12日目
19,459円 ( 21,405円 )	12日目
19,415円17,473円 ( 19,220円 )	12日目
22,062円19,855円 ( 21,841円 )	12日目
26,115円23,503円 ( 25,853円 )	12日目
23,757円21,381円 ( 23,519円 )	12日目
23,588円21,229円 ( 23,352円 )	12日目
29,315円26,383円 ( 29,021円 )	12日目
26,957円24,261円 ( 26,687円 )	12日目
26,115円23,503円 ( 25,853円 )	12日目
33,360円30,024円 ( 33,026円 )	12日目
30,833円27,749円 ( 30,524円 )	12日目
30,327円27,294円 ( 30,023円 )	12日目
39,593円35,633円 ( 39,196円 )	12日目
36,729円33,056円 ( 36,362円 )	12日目

詳細情報

基本情報

基本情報

【特長】
・スルーホールチューブ、エアブロー構造付。
・ハンドとピストンロッドは高級ステンレスを使用し、高剛性と耐食性及び耐久性に優れ、低振幅です。
・全シリーズに防塵カバー付き、特殊な場合にも使えます。
・本体底部に位置決め用ピン穴が設けられており、取付精度が向上しているので、本体に繰返し取付する際にも芯出しが容易です。
・底部にロッドが付いており、押出することが可能です。
・各規格センサースイッチの溝が共通です。

ご注意

把持力の詳細は、カタログP.329をご参照ください。

カタログ

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
